接到一个没有梯形图的机床项目，或者要在现有机床上重做一套顺序控制，很多人第一反应是打开软件开始写。这是最容易出问题的做法。

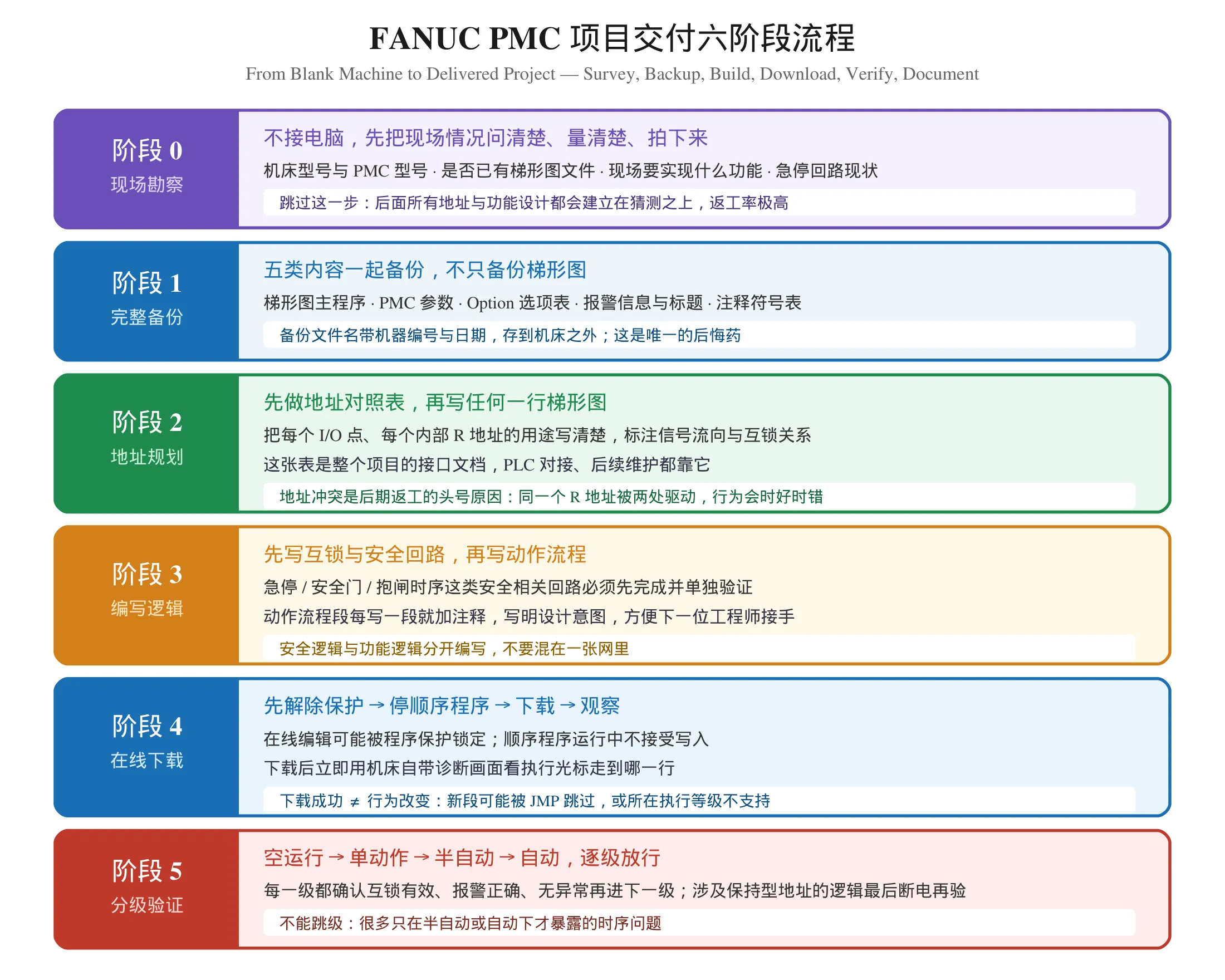

真正花时间的不是写梯形图，而是把顺序理清楚——这篇把一个 FANUC PMC 项目流程拆成六个阶段，FANUC Ladder III 里的每个操作在这里都能找到它该在的位置。：现场是什么情况、原来的程序要不要备份、地址怎么规划、写完之后怎么确认它真的在跑、以及交付时该留下什么。这篇把一个完整的 FANUC PMC 项目流程拆成六个阶段，每个阶段说清做什么、做什么不能做、漏掉会付出什么代价。
从 Fanuc ladder diagram 的角度说，这篇讲的是”整套东西怎么排顺序”，而不是某一行怎么写。这篇偏方法论，适合作为站内 PMC 梯形图编程 系列的总纲——Fanuc ladder diagram 的具体语法之外，FANUC PMC programming 真正的门槛在流程。——后面每一篇讲具体指令或故障的文章，都可以回到这篇的框架里找位置。
对做发那科梯形图 的工程师来说，这篇不讲某条指令怎么写，讲的是一个完整项目应该按什么顺序做。## 先说清楚：这套流程解决什么问题
一次 PMC 项目交付失败，通常不是梯形图写错了，而是下面这几件事里的某一件没做：
- 现场情况没问清就开始设计地址
- 只备份了梯形图，没备份 PMC 参数与 Option 选项表
- 地址表没规划，不同功能段抢同一个地址
- 安全回路和功能逻辑混在一起写，改功能时动了安全
- 下载完没在机床诊断画面确认新代码真的被执行了
- 验证跳级，在自动模式下才第一次跑完整流程
- 交付时只给了梯形图，没给地址对照表和注释
这七条没有一条需要极高的技术水平，但每一条漏掉都会返工。而返工的成本，在生产现场是按小时计的。
阶段 0：现场勘察 —— 不接电脑，先把情况问清楚
这一步在现场经常被跳过，因为人已经到现场了，总想赶紧干活。
要问清楚的四件事：
- 机床与 PMC 型号 —— 决定了你有哪些地址可用、多少个定时器和计数器、哪些功能需要选项授权。型号不明，后面所有设计都建立在猜测上。
- 是否已有梯形图文件 —— 有文件的项目和有原始程序的项目，工作量差一个量级。要问清楚文件是否与当前机床实际状态一致——很多机床在交付后被改过，文件已经过期。
- 现场要实现什么功能 —— 换刀逻辑怎么走、手动与自动分别怎么操作、需要和哪些外部设备联动。让操作员描述他实际怎么用这台机床，比听技术描述准得多。
- 急停与安全回路现状 —— 这一项关系到你能改动什么范围。有的机床安全回路已经由独立的硬件安全模块处理，不需要也不能在 PMC 里重写；有的机床则必须在梯形图里做。
对做 FANUC CNC 梯形图 的工程师来说，要做的动作： 把电气柜内的接线、地址标签、PMC 模块型号全部拍下来。照片的价值在项目后期会显现——梯形图改到第三版之后，你会需要反复对照当初的接线。
阶段 1：完整备份 —— 这是唯一的后悔药
改任何东西之前，先做完整备份。
备份五类内容，不只是梯形图：
| 内容 | 漏掉的后果 |
|---|---|
| 梯形图主程序 | 唯一大家都记得备份的 |
| PMC 参数 | 定时器时基与参数号回到默认值，所有延时全变 |
| Option 选项表 | I/O 结构与功能授权丢失，后续写入可能被拒 |
| 报警信息与标题 | 操作员只看到数字没有文字 |
| 注释与符号表 | 梯形图变成一堆裸地址，维护难度剧增 |
具体怎么备份、为什么要五类一起备、备份文件放哪里，我们在 PMC 程序如何备份与恢复 里展开讲过。这里只强调两条纪律：文件名写明机器编号与日期，文件存在机床之外。
阶段 2：地址规划（发那科梯形图 项目里最容易被低估的一步） —— 先做表，再写任何一行梯形图
这是整个流程里最容易被低估、也最容易造成返工的一步。
做法：拿一张纸或一个表格，把每一路 I/O 点和每一个内部地址的用途写清楚，标注信号流向和互锁关系。
为什么必须先做：
- 地址冲突是后期返工的头号原因。 同一个 R 地址被两处驱动，行为会表现为时好时错，最难查——因为它时好时坏，你很难稳定复现。
- 这张表是整个项目的接口文档。 如果项目涉及第三方 PLC 对接、后续功能扩展、或者别的工程师接手，这张表就是唯一的依据。
- 规划时能提前发现设计缺陷。 一旦把地址和用途列出来，你会立刻看出哪些功能其实可以共用一个信号，哪些互锁逻辑自相矛盾。
关于地址组本身的区别——接口类与内存类该怎么分、哪些地址可以假定一致——见 G / R / D 三类易混地址辨析。
一条重要纪律：地址以现场实测为准，不是以程序为准。 规划前用机床自带的诊断画面确认几个关键地址的实际动作情况，不要照抄同类机床的地址表。
阶段 3：编写逻辑 —— 安全回路优先，功能逻辑跟上
写的顺序很重要。
先写安全相关回路。 急停处理、安全门检测、抱闸松闸时序、主轴停止确认——这些必须先完成并单独验证一遍，确认无误之后再动功能逻辑。
为什么不能混着写：功能逻辑会不断迭代，早晚会要改某一处。如果安全和功能混在同一张网络里，改功能的时候迟早会碰到安全部分。分开的代价只是多几个网络标题，混在一起的代价是一台可能伤人的机床。
再写动作流程。 换刀、换刀超时、计数与显示、异常分支处理。主轴启停、刀库旋转、机械手动作这些按顺序写。
每写一段就加注释。 写清设计意图，尤其是那些”为什么不这么写”的地方——这类注释在未来维护时价值最大，因为后来的人第一反应就是”为什么这里要这么绕”。
阶段 4：在线下载（发那科 PMC 调试 的关键转折点） —— 下载成功不等于行为改变
梯形图写完，要写回机床。
写回之前的准备：确认程序保护状态、确认顺序程序已停止。保护没解除写入会被拒绝，这一点我们专门讲过，见 在线编辑失效与程序保护解除。
下载之后立刻做一件事：打开机床自带的梯形图监视画面，看执行光标停在哪一行。
这一步不能省。下载成功只说明数据写进去了，不代表它在执行。两种常见情况会让人完全摸不着头脑：
- 新写的段落被跳转指令整段跳过 —— 之前有个 JMP 条件成立，顺序程序根本没走到你新加的部分
- 所在执行等级不支持该功能 —— 顺序程序 END1 / END2 / END3 三个等级里，某些功能只在特定等级有效，写在不支持的等级上会静默失效
机床诊断画面的具体用法，见 FANUC PMC 诊断画面 PMCDGN / STATUS / LAD / PARAM。养成习惯：Ladder III 用来改，机床自带画面用来查。
阶段 5：分级验证 —— 逐级放行，不要跳
验证顺序固定为四级，每一级都确认无误再进下一级：
- 空运行 —— 各轴全行程移动，确认限位、抱闸、方向都正确
- 单动作 —— 逐个执行你写的每个动作，确认每个信号对得上
- 半自动 —— 完整流程跑一轮，全程监控
- 自动 —— 连续多轮循环，确认无偶发问题
为什么不能跳级：相当一部分时序问题只在半自动或自动模式下才暴露。单动作正常不代表自动循环正常，因为连续运行时定时器、边沿信号、互锁状态都会和单步执行时不一样。
涉及保持型地址的逻辑，最后必须断电重启再验一次。 因为保持型地址会把断电前的状态带过启动瞬间，热状态能过不代表重启后能过——这是”昨天还好好的，今天一开机就出问题”那类故障的常见成因。保持型地址的行为见 保持型地址断电不丢。
发现问题的处理方式：回到梯形图改，改完重新下载，重新从第一级验证。不要在后面几级上打补丁。

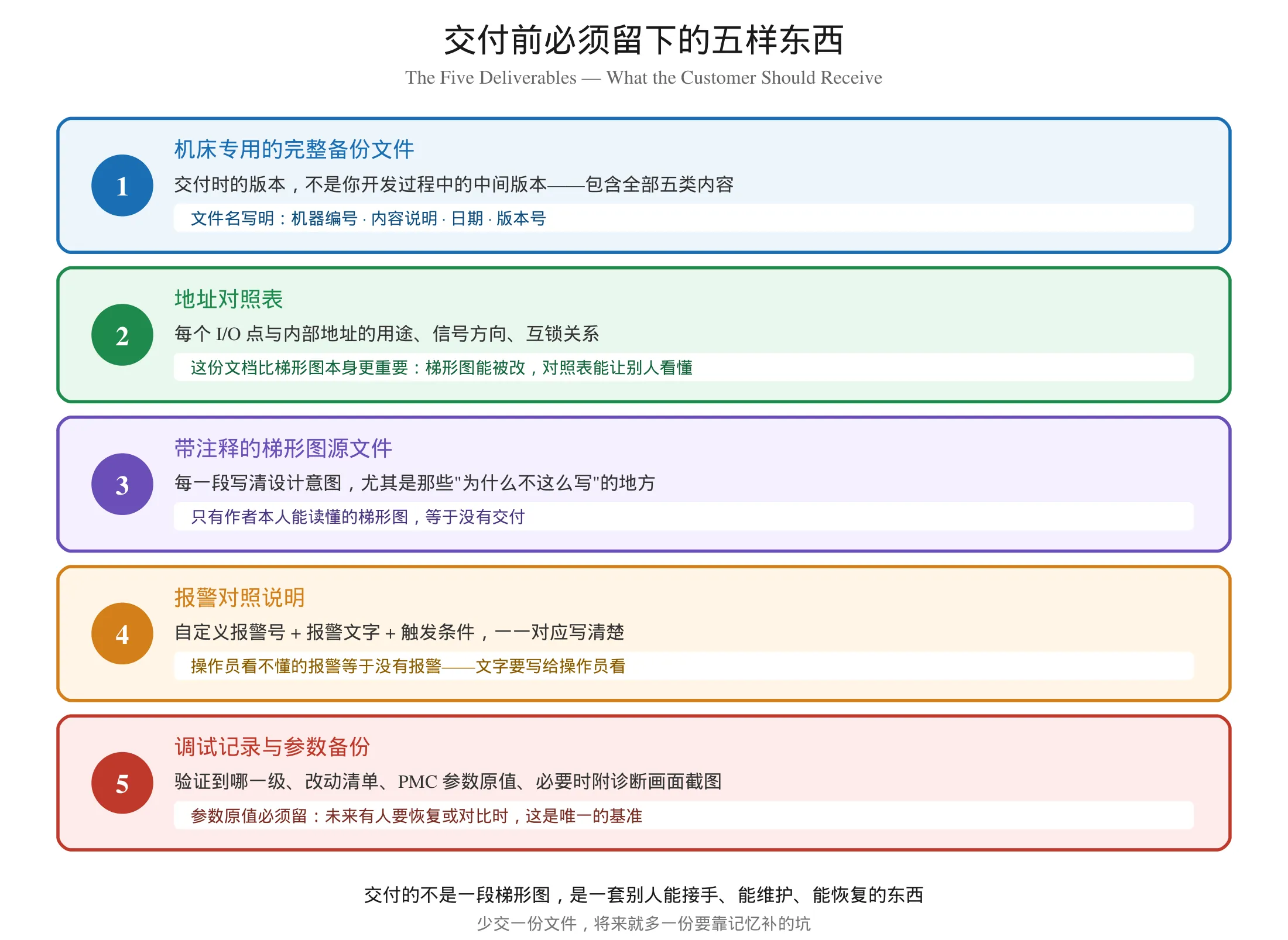

交付：留下五样东西
项目做完，能交出去的不应该只是一段能跑的梯形图。
一、机床专用的完整备份文件 —— 交付时的版本，不是开发过程中的中间版本，文件名写明机器编号、内容说明、日期与版本号。
二、地址对照表 —— 每个 I/O 点与内部地址的用途、方向、互锁关系。这份文档比梯形图本身更重要：梯形图可以被任何人改动，对照表才能让别人看懂它在干什么。
三、带注释的梯形图源文件 —— 每一段写清设计意图。只有作者本人能读懂的梯形图，等于没有交付。
四、报警对照说明 —— 自定义报警号、报警文字、触发条件三者一一对应。操作员看不懂的报警等于没有报警。
五、调试记录与参数备份 —— 验证到哪一级、改了哪些地方、PMC 参数原值、必要时附诊断画面截图。参数原值必须留：将来有人要恢复或对比，这是唯一的基准。
关于报警怎么写才能让操作员看懂，我们有一篇专门讲 FANUC PMC 自定义报警 ALARM 写法与显示画面。
整个流程里最容易省的四个动作
如果时间紧张，只能省一部分，建议保这四个：
备份 —— 省掉它，后面出问题无法回退。
地址规划表 —— 省掉它，返工率成倍上升。
下载后看执行光标 —— 省掉它，你会花更多时间怀疑梯形图写错了。
分级验证不跳级 —— 省掉它，把问题带进生产。
学习路径
按这个顺序建立发那科梯形图 的能力，比按指令清单学要扎实得多：
- 概念 —— PMC 是什么、扫描周期如何决定时序
- 地址 —— X / Y / F / G / R 的分组与用错的后果
- 软件 —— FANUC Ladder III 的监控、编辑、下载、交叉引用
- 基本指令 —— 定时器、计数器、跳转、边沿检测
- 流程 —— 就是本文讲的六阶段
- 综合应用 —— 互锁逻辑、自定义报警、跨设备信号交换
视频教程：零基础学习发那科 PMC 视频教程全攻略。
系统性资料：FANUC PMC 维修学习资料。
配套阅读：What Is a PMC in Fanuc? 扫描周期 Scan Time 讲时序基础，Fanuc PMC 报警代码读取检索与清除 讲报警出现后的处置，FANUC PMC 与第三方 PLC 通讯 讲外部设备对接。站内另一篇 搭建 FANUC 测试平台需要几份梯形图 站在建库视角列了常用的几类程序，可以和本文的项目流程对照看。
小结
独立完成一个 FANUC PMC 项目，技术上的难点其实是有限的。真正决定交付质量的是顺序：先勘察再设计、先备份再动手、先规划地址再写代码、先写安全再写功能、先验证再交付。
这套顺序的价值在于，它把大部分风险消除了在发生之前。一个按流程做的项目，出问题时你能准确知道问题在哪一步；一个跳着做的项目，出问题时你要从头怀疑每一个环节。
对做发那科 PMC 调试 的人来说，值得把这六个阶段当成检查表用——每次接新项目走一遍，一年下来你会发现自己交付返工的比例在下降。
安全提示：本文描述的是完整的机床控制程序开发与变更流程。全过程必须在停机状态下进行，尤其是阶段 4 的在线下载与阶段 5 的验证。安全相关回路（急停、安全门、抱闸时序）的任何改动都必须单独验证，且不得因为”功能上没问题”就跳过安全验证。验证通过前不得交付生产使用。若项目涉及急停、安全门等安全功能的改造，须由具备相应资质的人员按当地安全规范执行。
免责声明：本文内容来自 FANUC PMC 项目开发的通用流程整理与现场实践经验。具体参数项、地址范围、可用指令与功能选项因 CNC 型号与 PMC 型号差异很大，本文刻意不列任何具体参数号与地址号。实际操作前请以对应机床的官方手册为准，并在现场实测验证。文中阶段划分与检查项为工程方法参考，机械与电气方案必须由具备资质的人员根据实际机床情况制定。
