📘 FANUC PMC Ladder Programming Tutorial for Beginners

Step-by-step guide to FANUC PMC ladder programming. Learn basic symbols (contacts, coils), logic instructions, and read ladder diagrams. Includes practical examples: Start-Stop Circuit, M-Code Decoding. Essential for CNC electrical engineers using LADDER III software.

📥 Resources: Ladder Examples, Symbol Cheat Sheet, LADDER III Guide

在之前的文章中，我们学习了 PMC 的工作原理、地址表 和 LADDER III 软件。今天，我们将进入最核心的实战环节——读懂并编写梯形图。

很多新手看到满屏的触点、线圈和指令就头疼，不知道电流从哪里流到哪里去。其实，梯形图的逻辑非常简单，它就像电路图一样，只要掌握了“左进右出、上通下断”的原则，您就能轻松看懂 90% 的 PMC 程序。

本文将通过基础符号、经典电路、M 代码译码三个实战案例，带您从零开始掌握 FANUC PMC 梯形图编程。

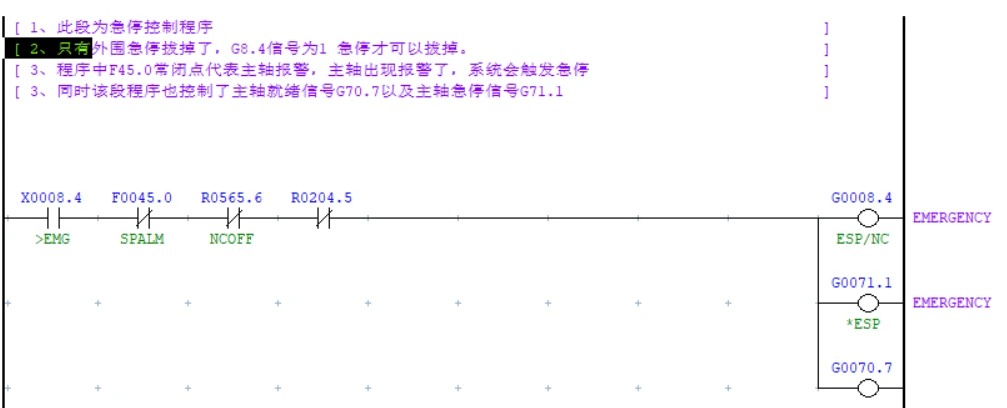

图 1：LADDER III 软件中的梯形图示例

一、梯形图基础符号：读懂“电气语言”

梯形图由触点 (Contacts)、线圈 (Coils) 和 指令盒 (Instructions) 组成。电流从左母线流向右母线，路径通则线圈亮。

符号名称	图形表示	功能说明	生活类比
常开触点 (NO)	| |	信号为 1 时导通，为 0 时断开	普通的开关，按下才通电
常闭触点 (NC)	|/|	信号为 0 时导通，为 1 时断开	急停按钮，正常闭合，按下断电
输出线圈	( )	左侧逻辑导通时，线圈得电 (置 1)	灯泡或继电器，通电就亮
上升沿检测	|↑|	信号从 0 变 1 的瞬间导通一个扫描周期	按按钮的那一瞬间触发
下降沿检测	|↓|	信号从 1 变 0 的瞬间导通一个扫描周期	松开按钮的那一瞬间触发

💡 记忆技巧：
常开 (NO)：像一扇关着的门，有人 (信号 1) 推开门才能过。
常闭 (NC)：像一扇开着的门，有人 (信号 1) 来了把门关上，反而过不去了。

二、实战案例 1：启保停电路 (最基础也最重要)

启保停是所有控制逻辑的基础。无论是主轴启动、冷却泵运行，还是刀库旋转，都基于这个电路。

2.1 控制要求

• 按下启动按钮 (X1.0)，接触器 (Y1.0) 吸合。
• 松开启动按钮，接触器保持吸合 (自锁)。
• 按下停止按钮 (X1.1)，接触器断开。

2.2 梯形图逻辑

2.3 工作原理详解

1. 启动过程：
   • 按下 X1.0 → 常开触点闭合。
   • X1.1 未按下 (常闭触点默认导通)。
   • 电流流过 → Y1.0 线圈得电 → 接触器吸合。
2. 自锁过程：
   • 松开 X1.0 → 上方支路断开。
   • 但 Y1.0 线圈已得电 → 下方并联的 Y1.0 常开触点闭合。
   • 电流通过下方支路继续给 Y1.0 供电 → 保持吸合。
3. 停止过程：
   • 按下 X1.1 → 常闭触点断开。
   • 电路切断 → Y1.0 线圈失电 → 接触器断开。
   • 下方 Y1.0 自锁触点也断开 → 彻底复位。

⚠️ 注意：实际机床中，停止按钮通常接常闭触点 (硬件 NC)。如果在 PMC 中读取到的 X 地址常态为 1，那么梯形图中应使用常开触点来作为停止条件。务必先用 LADDER III 监控确认 X 信号状态！

三、实战案例 2：M 代码译码 (数控机床核心逻辑)

当 CNC 程序执行 M03 S1000 时，CNC 会告诉 PMC“现在要执行 M03”。PMC 需要识别这个代码，并输出主轴正转信号。这就是M 代码译码。

关于此部分详细系统介绍参见文档：FANUC M代码常见使用方法汇总

💡 进阶提示：实际机床中，M 代码译码通常使用 DEC (译码) 指令，而不是硬接线一堆触点。DEC 指令可以更简洁地实现“当 M 代码=3 时导通”。

四、PMC 常用功能指令简介

除了基本的触点和线圈，PMC 还有强大的功能指令：

指令名称	符号	功能	应用场景
定时器 (TMR)	TMR	延时导通或断开	润滑泵间歇工作、报警延时
计数器 (CTR)	CTR	计数输入信号次数	刀具寿命管理、加工件计数
译码 (DEC)	DEC	将二进制代码译为单信号	M/S/T 代码译码
比较 (COMP)	COMP	比较两个数值大小	刀库刀位判断、压力检测
旋转控制 (ROT)	ROT	控制刀库最近路径旋转	圆盘刀库选刀

五、新手必读：如何阅读复杂梯形图？

面对几千行的机床原厂程序，不要慌！按以下步骤阅读：

1. 找输入/输出：先找到你要分析的信号（如主轴启动 Y1.0）。
2. 反向追踪：从线圈往左看，看是什么条件驱动了它。
3. 层层剥离：如果遇到中间继电器 (R 地址)，再去找这个 R 地址是由什么驱动的。
4. 利用搜索：在 LADDER III 中使用 Cross Reference (交叉引用) 功能，一键找到该地址所有出现的位置。
5. 在线监控：连接机床，实时监控信号通断，比干看图纸快 10 倍！

💡 推荐工具：使用 LADDER III 的 Signal Trace (信号追踪) 功能，可以记录信号随时间变化的波形，是排查间歇性故障的神器。

六、常见问题解答 (FAQ)

Q1: 梯形图是从上到下执行，还是从左到右？
A: 从上到下，从左到右。PMC 每个扫描周期都按这个顺序执行一遍。

Q2: 为什么我的梯形图逻辑是对的，但输出没反应？
A: 检查是否有互锁条件未满足（如急停、伺服未就绪、气压不足）。使用 LADDER III 在线监控，看电流卡在哪一步。

Q3: 常开和常闭触点在实际接线中怎么对应？
A: 取决于外部硬件。如果外部按钮是常开的，按下后 X 信号为 1，梯形图中用常开触点；如果外部是常闭的，常态 X 信号为 1，梯形图中要用常开触点来做“停止”逻辑（因为按下后 X 变 0，常开断开）。

Q4: 可以自己修改机床厂家的梯形图吗？
A: 严禁随意修改！修改前务必备份原程序。错误的修改可能导致撞机、损坏刀具甚至人身伤害。建议在仿真机上测试通过后再上机。

📚 FANUC PMC 学习系列

• 第 1 篇：FANUC PMC 是什么？工作原理与应用详解
• 第 2 篇：FANUC PMC 地址表详解 | X/Y/G/F/R 信号对照表
• 第 3 篇：LADDER III 软件下载安装教程
• 第 4 篇：FANUC PMC 和 PLC 有什么区别？对比分析
• 第 5 篇：FANUC PMC 梯形图编程入门（本文）
• 第 6 篇：FANUC PMC 故障排查实战 50 例（即将发布）

常见问题

梯形图里常开触点和常闭触点有什么区别？

常开触点（NO）信号为1时导通、为0时断开，类似普通开关按下才通电；常闭触点（NC）信号为0时导通、为1时断开，类似急停按钮正常时闭合、松开才断开。

什么是启保停电路？为什么它最基础也最重要？

启保停电路由启动按钮、停止按钮和自保持触点组成，按下启动后通过自身常开触点自锁保持输出，松开仍运行，按停止才断开。它是一切机床逻辑（如主轴、进给使能）的基石。

M代码译码在PMC里是怎么实现的？

M代码译码是把NC下发的M指令（如M03主轴正转）通过PMC译码指令转换为对应的内部辅助继电器，再去驱动Y输出或G信号，是数控机床核心逻辑之一。

新手应该怎么阅读复杂的梯形图？

先找电源与母线走向，按功能块分段（如急停链、方式选择、M/S/T译码），借助LADDER III的搜索和信号跟踪功能逐级顺信号流，从输入X到输出Y逐条核对，不必一开始就通读整图。

学习PMC梯形图前需要准备什么？

建议先了解PMC工作原理、地址表（X/Y/G/F/R/K六类）和LADDER III软件的基本操作，再进入实战；本文配套提供梯形图示例、符号速查表和LADDER III使用指南供练习。
