一句话答案:FANUC PMC is the built-in programmable machine controller (a FANUC-customized PLC) that processes the machine’s I/O signals, decodes M/T/S codes, runs safety interlocks and talks to the CNC; this beginner guide covers its working principle, the X/Y/G/F/R address system, how it differs from a standard PLC, and a learning roadmap for maintenance engineers.

FANUC PMC 是什么?工作原理与应用详解 | 2026 新手入门指南

📘 What is FANUC PMC? – Key Topics
FANUC PMC (Programmable Machine Controller) is the built-in PLC for FANUC CNC systems. This guide covers PMC working principle, address table (X/Y/G/F/R), difference between PMC and PLC, and ladder programming basics. Essential for CNC maintenance technicians and electrical engineers.
📥 Resources: LADDER III Software, PMC Address Table PDF, Programming Examples.

在数控机床维修与调试工作中,FANUC PMC 是一个无法回避的核心概念。无论是报警排查、参数设置,还是梯形图编程,都离不开对 PMC 的理解。

广告

但很多刚入行的电气工程师都会问:FANUC PMC 到底是什么?它和 PLC 有什么区别?为什么要学 PMC 编程?

本文将用通俗易懂的方式,详解 FANUC PMC 的工作原理、地址体系、应用场景,帮助新手快速建立系统认知。

图 1:FANUC 数控系统 PMC 控制界面

一、FANUC PMC 是什么?核心定义详解

PMC (Programmable Machine Controller) 是 FANUC 数控系统内置的可编程机床控制器,本质上是 FANUC 定制版的 PLC。

1.1 PMC 的核心功能

  • 信号处理:处理机床侧的输入/输出信号(按钮、传感器、继电器等)
  • 逻辑控制:实现 M 代码、T 代码、S 代码的译码与控制
  • 安全保护:急停回路、互锁逻辑、限位保护等安全功能
  • CNC 通信:与 CNC 系统交换状态与控制信号

1.2 PMC 在数控系统中的位置

典型的 FANUC 数控系统架构:

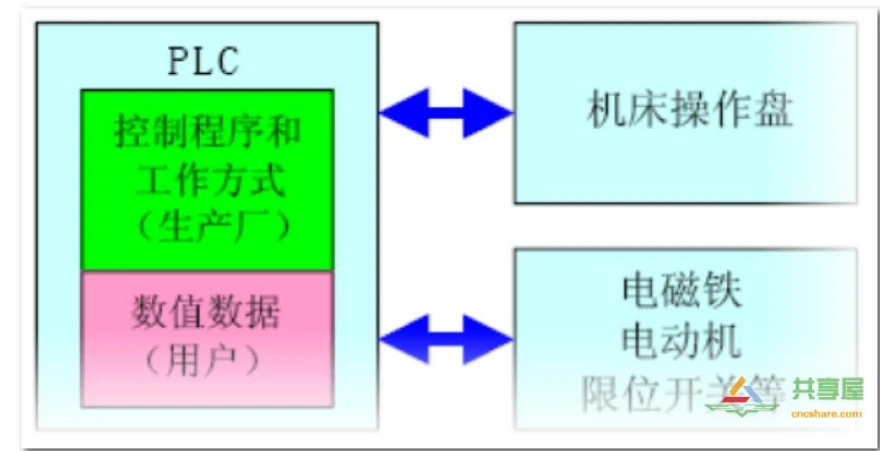

图 2:FANUC PMC 信号流向示意图

PMC 作为 CNC 与机床之间的桥梁,负责将 CNC 指令转换为机床动作,同时将机床状态反馈给 CNC。

二、FANUC PMC 工作原理详解

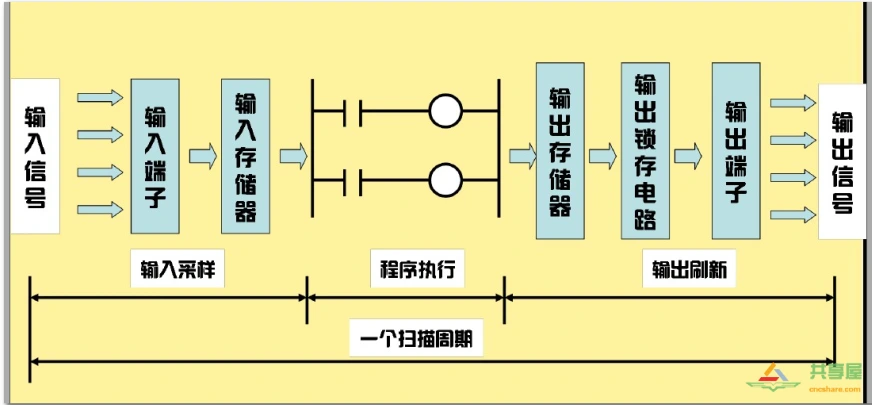

2.1 PMC 扫描周期

PMC 程序按扫描周期循环执行,典型流程:

  1. 输入采样:读取所有 X 地址(机床输入信号)状态
  2. 程序执行:从上到下、从左到右执行梯形图逻辑
  3. 输出刷新:更新所有 Y 地址(机床输出信号)状态
  4. 循环重复:周而复始,扫描周期通常 8ms-32ms

💡 重要提示:PMC 是循环扫描执行,不是实时响应。理解这一点对调试定时器、计数器等时序逻辑至关重要。

2.2 PMC 信号类型与地址

号类型地址符号方向说明
机床输入X机床→PMC按钮、开关、传感器信号
机床输出YPMC→机床继电器、指示灯、电磁阀
CNC 输入FCNC→PMCCNC 状态反馈信号
CNC 输出GPMC→CNCPMC 控制 CNC 信号
内部继电器R内部使用逻辑运算中间状态

三、FANUC PMC 和 PLC 有什么区别?

这是新手最常问的问题。简单来说:PMC 是 FANUC 专用的 PLC,PLC 是通用概念。

对比项FANUC PMC通用 PLC (三菱/西门子)
应用领域数控机床专用工业自动化通用
编程软件LADDER IIIGX Works / TIA Portal
信号地址X/Y/F/G/R/K/AX/Y/M/D/T/C
与 CNC 集成内置,无需额外配置需通讯配置
扫描周期8ms-32ms (固定)可配置 (通常 10ms-100ms)
价格含在 CNC 系统中单独采购

✅ 总结:如果你已经会三菱/西门子 PLC,学习 FANUC PMC 会非常快,核心逻辑相同,只是地址体系和软件界面不同。

四、FANUC PMC 的典型应用场景

4.1 M 代码译码与控制

当 CNC 程序执行 M03(主轴正转)时,PMC 负责:

  1. 接收 CNC 发出的 M 代码译码信号(F 地址)
  2. 检查主轴使能、润滑、冷却等条件
  3. 输出主轴启动信号(G 地址)
  4. 接收主轴完成反馈(F 地址)
  5. 通知 CNC 继续执行下一段程序

4.2 刀库控制

加工中心换刀流程完全由 PMC 控制:

  • 刀库定位 → 刀套检测 → 机械手动作 → 刀具夹紧/松开
  • 每一步都有 PMC 信号监控与互锁保护

4.3 安全保护回路

  • 急停控制:按下急停按钮后,PMC 切断伺服使能、主轴、冷却等
  • 限位保护:轴超程时,PMC 禁止继续移动
  • 互锁逻辑:如”主轴未停止时禁止换刀”
广告

4.4 故障诊断与报警

当机床出现异常时,PMC 会:

  1. 检测异常信号(如气压不足、油位过低)
  2. 触发报警输出(G 地址)
  3. CNC 显示报警代码与信息
  4. 维修人员通过 PMC 梯形图定位故障点

五、FANUC PMC 学习路线 | 从入门到精通

📚 推荐学习路径

  1. 第 1 步:基础认知 – 理解 PMC 是什么、信号类型、扫描周期(本文内容)
  2. 第 2 步:地址体系 – 掌握 X/Y/G/F/R 地址含义与用法
  3. 第 3 步:软件操作 – 学习 LADDER III 软件安装与基本操作
  4. 第 4 步:梯形图阅读 – 能看懂常见控制逻辑(急停、主轴、刀库)
  5. 第 5 步:故障排查 – 通过 PMC 信号追踪定位故障
  6. 第 6 步:程序编写 – 能独立编写简单 PMC 程序

推荐学习资源

六、常见问题解答 (FAQ)

Q1: FANUC PMC 编程难吗?零基础能学会吗?

A: 如果有 PLC 基础,1-2 周可入门;零基础建议 1-2 个月系统学习。关键是多实践,建议用仿真软件练习。

Q2: PMC 程序可以备份吗?如何备份?

A: 可以!用 LADDER III 软件连接 CNC,选择”Read from CNC”即可备份。建议每次修改前都备份原程序。

Q3: FANUC 0i-F 和 0i-D 的 PMC 有什么区别?

A: 核心逻辑相同,但 0i-F 支持更多 I/O 点和高级功能。编程方法基本一致,地址表略有差异。

Q4: 学习 PMC 需要买机床吗?

A: 不需要!可以用 LADDER III /NC GUIDE 仿真功能练习,或购买二手系统/学习台。仿真软件足够入门学习。

Q5: PMC 和 CNC 参数有什么关系?

A: PMC 控制逻辑,CNC 参数配置系统功能。两者配合工作,如 PMC 控制主轴启停,CNC 参数设定主轴转速上限。

结语:FANUC PMC 是数控调试与维修的核心技能,掌握它能让你从”换件工”升级为”技术专家”。 本文是 PMC 学习系列的第一篇,后续将详解地址表、梯形图编程、故障排查等实战内容。

 想系统学习 FANUC PMC 编程?

加入【FANUC PMC 技术交流群】,获取完整学习资料包:

  • ✅ FANUC PMC 地址表 PDF (完整版)
  • ✅ LADDER III 软件安装包 + 教程
  • ✅ 50+ 梯形图实例源码
  • ✅ 资深工程师在线答疑

七、FANUC PMC推荐学习文章

✅ 第 2 步:地址体系 – 深入掌握 X/Y/G/F/R 地址含义与用法 → 点击查看:FANUC PMC 地址表详解”

✅ 第 3 步:软件操作 – 学习 LADDER III 软件安装与基本操作 → 点击查看:LADDER III 软件下载安装教程”

常见问题

FANUC PMC 到底是什么?和 PLC 有什么关系?

FANUC PMC(Programmable Machine Controller)是 FANUC 数控系统内置的可编程机床控制器,本质上是 FANUC 定制版的 PLC,用于处理机床侧输入输出信号、逻辑控制和安全保护,并与 CNC 交换状态与控制信息。

PMC 有哪些主要信号类型和地址?

PMC 采用一套地址体系表示不同信号,常见的包括 X(输入)、Y(输出)、G(NC→PMC)、F(PMC→NC)以及内部继电器 R 等,文中对各类地址的含义与用途做了说明。

PMC 和普通的 PLC 有什么区别?

PMC 是嵌入在 CNC 系统内部、为机床控制定制的控制器,与数控系统紧耦合,专门处理机床 I/O、M/T/S 译码、急停互锁等;普通 PLC 更通用,二者在定位和应用场景上不同。

FANUC PMC 主要用在哪些场景?

典型应用包括报警排查、参数设置、梯形图编程、M/T/S 代码译码、急停与互锁等安全功能,以及和 CNC 的通信,是数控维修与调试中绕不开的核心。

新手应该如何系统学习 PMC?

文章给出从入门到精通的学习路线与推荐资源(如 LADDER III 软件、PMC 地址表 PDF、编程示例),建议先建立地址体系和信号流向思维,再结合梯形图实例逐步深入。
