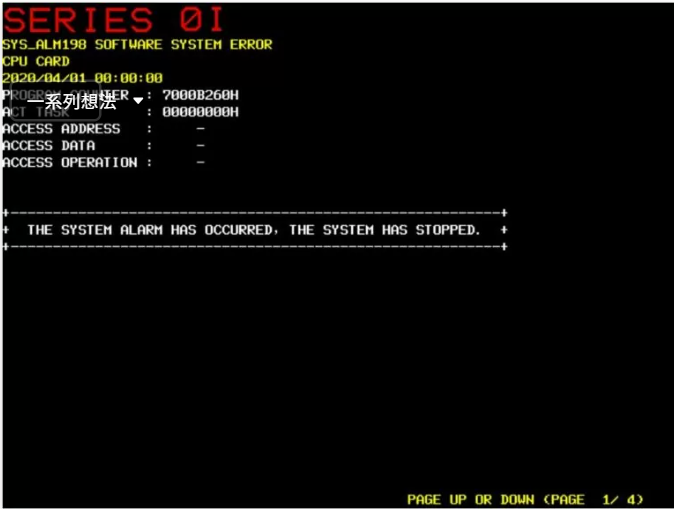

这是FANUC启动屏幕上显示的“系统警报”列表。

当系统发生警报时，警报详情会显示在启动屏幕上。在这种情况下，PMC 不执行任何处理。

系统报警列表

001 至 099

数字	信息	因素	解决方案
001	数据访问例外	CNC系统软件的内部处理或数据中检测到异常或不一致。	更换系统报警屏幕（或系统报警日志）第三行显示的疑似故障部件。同时，获取系统报警日志并联系发那科（FANUC）。
002	指令访问例外
003	对齐例外
004	程序异常
005	浮点运算不可用
007	系统调用异常
008	跟踪异常
012	指令地址断点
013	系统管理中断
014	FPU 无效操作异常
015	FPU-零除法异常
016	FPU 溢出异常
017	FPU-不精确异常
018	未分配的例外
019	非法教学计划例外
020	特权教学计划例外
021	陷阱程序例外
022	数据总线奇偶校验错误 (MCP)	检测到内部CPU错误。
023	地址总线奇偶校验错误（MCP）
024	L2 数据缓存奇偶校验错误(MCP)		更换系统报警屏幕（或系统报警日志）第三行显示的最有可能出现故障的部件。
025	处理器内部错误（MCP）
026	缓存标签奇偶校验错误 (MCP)

100 至 199

数字	信息	因素	解决方案
103	DRAM 求和错误	CNC系统软件的内部处理或数据中检测到异常或不一致。	更换系统报警屏幕（或系统报警日志）第三行显示的疑似故障部件。同时，获取系统报警日志并联系发那科（FANUC）。
109	零除法误差（整数）
110	堆栈溢出（任务）
111	堆栈下溢（任务）
112	堆栈溢出（IRT）
113	烟囱底溢（IRT）
114	FSSB 断开连接（主线 -> AMP1）/LINEx	FSSB 的 LINEx 中检测到告警。括号中所示单元之间的 FSSB 通信无法进行。	更换主板、伺服卡、放大器或与FSSB电缆连接的独立探测器接口单元。相关连接之间的光缆也可能存在问题。
115	FSSB 断开连接（主线 -> SDU1）/LINEx*SDU 可以替换为以下消息：ASVU、SDU（模拟）、SDU（ANLG+DGTL）、伺服检查、FSSB I/O
116	FSSB 断开连接（AMPn -> AMPm）/LINEx
117	FSSB 断开连接（AMPn -> SDUm）/LINEx*SDU 可以替换为以下消息：ASVU、SDU（模拟）、SDU（ANLG+DGTL）、伺服检查、FSSB I/O
118	FSSB 断开连接 (SDUn -> AMPm) /LINEx*SDU 可以替换为以下消息：ASVU、SDU（模拟）、SDU（ANLG+DGTL）、伺服检查、FSSB I/O
119	FSSB 断开连接 (SDUn -> SDUm) /LINEx*SDU 可以替换为以下消息：ASVU、SDU（模拟）、SDU（ANLG+DGTL）、伺服检查、FSSB I/O
120	FSSB 断开（主 <- AMP1）/LINEx		更换主板、伺服卡、放大器或与FSSB电缆连接的独立检测器接口单元。相关连接之间的光缆可能存在问题。右侧括号内所示单元的电源也可能存在问题。检查该单元的电源输入是否正常，以及连接到该单元的电机或编码器电缆是否存在短路。
121	FSSB 断开连接（主线 <- SDU1）/LINEx* SDU 可以替换为以下消息：ASVU、SDU（模拟）、SDU（ANLG+DGTL）、伺服检查、FSSB I/O
122	FSSB 断开连接（AMPn <- AMPm）/LINEx
一二三	FSSB 断开连接 (AMPn <- SDUm) /LINEx* SDU 可以替换为以下消息：ASVU、SDU（模拟）、SDU（ANLG+DGTL）、伺服检查、FSSB I/O
124	FSSB 断开连接 (SDUn <- AMPm) /LINEx* SDU 可以替换为以下消息：ASVU、SDU（模拟）、SDU（ANLG+DGTL）、伺服检查、FSSB I/O
125	FSSB 断开连接 (SDUn <- SDUm) /LINEx* SDU 可以替换为以下消息：ASVU、SDU（模拟）、SDU（ANLG+DGTL）、伺服检查、FSSB I/O
126	伺服放大器内部断开 (AMPn) -> /LINEx	FSSB 的 LINEx 中检测到告警。括号内所示放大器内部检测到通信数据错误。	更换故障放大器。
127	伺服放大器内部断开 (AMPn) <- /LINEx	FSSB 的 LINEx 中检测到告警。括号内所示放大器内部检测到通信数据错误。	更换故障放大器。
128	FSSB 警报（未知）	FSSB 上检测到警报。	请获取系统报警日志并联系发那科公司。
129	电源异常 (AMPn) /LINEx	FSSB 的 LINEx 检测到警报。括号中所示单元的电源出现异常。	检测到相关设备的电源输入电压下降。请检查电源或电源线是否存在异常，以及输入电源是否存在因浪涌电流等原因造成的电压下降。
130	异常电源 (SDUn) /LINEx* SDU 可以替换为以下消息：ASVU、SDU（模拟）、SDU（ANLG+DGTL）、伺服检查、FSSB I/O	FSSB 的 LINEx 检测到警报。括号中所示单元的电源出现异常。
134	FSSB 线路数据错误 (AMPn >..> MAIN) /LINEx	FSSB LINEx 检测到警报。从括号中所示的单元接收到异常数据。	更换故障单元。如果更换后报警仍然存在，请按顺序更换从设备，从上述故障单元的前一个单元开始。如果报警仍然存在，请更换连接 FSSB 电缆的主板或伺服卡。故障连接之间的光缆也可能是问题所在。
135	FSSB 线路数据错误 (SDUn >..> MAIN) /LINEx* SDU 可以替换为以下消息：ASVU、SDU（模拟）、SDU（ANLG+DGTL）、伺服检查、FSSB I/O	FSSB LINEx 检测到警报。从括号中所示的单元接收到异常数据。
138	FSSB 校正失败（主 <- AMPn）/LINEx	FSSB 的 LINEx 检测到警报。括号中所示相应位置的单元之间的通信数据出现错误。	请将设备放回右侧支架中。该位置可能还有其他设备或光缆。
139	FSSB 未纠正（主 <- SDUn）/LINEx* SDU 可以替换为以下消息：ASVU、SDU（模拟）、SDU（ANLG+DGTL）、伺服检查、FSSB I/O
140	FSSB 校正异常 (AMPn <- AMPm) /LINEx
141	FSSB 未校正 (AMPn <- SDUm) /LINEx* SDU 可以替换为以下消息：ASVU、SDU（模拟）、SDU（ANLG+DGTL）、伺服检查、FSSB I/O
142	FSSB 未纠正 (SDUn <- AMPm) /LINEx* SDU 可以替换为以下消息：ASVU、SDU（模拟）、SDU（ANLG+DGTL）、伺服检查、FSSB I/O
143	FSSB 错误（SDUn <- SDUm）/LINEx* SDU 可以替换为以下消息：ASVU、SDU（模拟）、SDU（ANLG+DGTL）、伺服检查、FSSB I/O
144	FSSB 校正失败（主 -> AMPn）/LINEx		请将左侧括号内的部件替换为其他部件。该位置或光缆中可能还有其他部件。
145	FSSB 错误（主 -> SDUn）/LINEx* SDU 可以替换为以下消息：ASVU、SDU（模拟）、SDU（ANLG+DGTL）、伺服检查、FSSB I/O
146	FSSB 校正错误（AMPn -> AMPm）/LINEx
147	FSSB 校正失败 (AMPn -> SDUm) /LINEx* SDU 可以替换为以下消息：ASVU、SDU（模拟）、SDU（ANLG+DGTL）、伺服检查、FSSB I/O
148	FSSB 校正失败 (SDUn -> AMPm) /LINEx* SDU 可以替换为以下消息：ASVU、SDU（模拟）、SDU（ANLG+DGTL）、伺服检查、FSSB I/O
149	FSSB 错误（SDUn -> SDUm）/LINEx* SDU 可以替换为以下消息：ASVU、SDU（模拟）、SDU（ANLG+DGTL）、伺服检查、FSSB I/O
150	从设备 DMA 总线故障 (AMPn) /LINEx	FSSB 的 LINEx 中检测到报警。括号内所示单元的内部电路中检测到错误。	更换受影响的部件。
151	从设备 DMA 总线故障 (SDUn) /LINEx* SDU 可以替换为以下消息：ASVU、SDU（模拟）、SDU（ANLG+DGTL）、伺服检查、FSSB I/O
152	从设备 LSI DMA 总线故障 (AMPn) /LINEx
153	从设备 LSI DMA 总线故障 (SDUn) /LINEx* SDU 可以替换为以下消息：ASVU、SDU（模拟）、SDU（ANLG+DGTL）、伺服检查、FSSB I/O
154	从属本地错误 1 号 (AMPn) /LINEx
155	奴隶看门狗警报器 (AMPn) /LINEx
156	从属本地错误 2 (SDUn) /LINEx*SDU 可以替换为以下消息：ASVU、SDU（模拟）、SDU（ANLG+DGTL）、伺服检查、FSSB I/O
157	从属本地错误 3 (AMPn) /LINEx
158	从属本地错误 3 (SDUn) /LINEx*SDU 可以替换为以下消息：ASVU、SDU（模拟）、SDU（ANLG+DGTL）、伺服检查、FSSB I/O
159	主轴滑块故障(AMPn) /LINEx
160	主轴看门狗报警器 (AMPn) /LINEx
192	ITPCON 延迟错误（检测到 CNC）	CNC系统软件的内部处理或数据中检测到异常或不一致。	更换系统报警屏幕（或系统报警日志）第三行显示的疑似故障部件。同时，获取系统报警日志并联系发那科（FANUC）。
194	I/O 链路 I 报警	I/O链路i中发生通信错误。	I/O Link i 上发生通信错误。可能的原因如下： (1) 从设备出现瞬时断电、电压波动或电源线故障； (2) 通信电缆故障或连接不良；( 3) 噪声干扰； (4) 从设备故障。详情请见下文。PMC编程手册（B-64513EN/03）12.1.2 PMC系统报警信息本手册附录A.2.2 PMC系统报警信息
195	I/O链路报警	I/O链路发生通信错误。	I/O链路发生通信错误。可能的原因有以下几种：（1）从设备出现瞬时断电、电压波动或电源线故障；（2）通信电缆故障或连接不良；（3）噪声干扰；（4）从设备故障。详情请见下文。PMC编程手册（B-64513EN/03）12.1.2 PMC系统报警信息 12.2 I/O链路通信错误及其解决方法附录A.2.2 PMC系统报警信息
196	PMC 看门狗警报	PMC系统软件无法正常运行。	当PMC处理器停止工作时，会发出此警报。这可能是由于主板故障造成的，请更换主板。
197	嵌入式软件系统错误	I/O链路或PMC中检测到错误。CNC 系统软件的内部处理或数据中检测到错误或不一致。	更换系统报警屏幕（或系统报警日志）第三行显示的疑似故障部件。故障部件可能不止一个，因此请获取系统报警日志并联系发那科（FANUC）。
198	软件系统错误	CNC系统软件的内部处理或数据中检测到异常或不一致。
199	非掩码中断	PMC、附加选项板等中检测到错误。

400-499

数字	信息	因素	解决方案
400	注册访问错误	无法访问ASIC状态寄存器。	更换系统报警屏幕（或系统报警日志）第三行显示的疑似故障部件。同时，获取系统报警日志并联系发那科（FANUC）。
401	外部总线地址无效	CNC总线上检测到错误。CNC 系统软件的内部处理或数据中检测到错误或不一致。	更换系统报警屏幕（或系统报警日志）第三行显示的疑似故障部件。其他可能的故障包括主板，或系统报警屏幕上显示的“主PCB”或“从PCB”。此故障也可能由外部噪声引起。请检查附近是否存在噪声源，并确保设备已正确接地。此外，请获取系统报警日志并联系发那科（FANUC）。
402	内部总线地址无效	检测到对无效地址的访问。数控系统软件的内部处理或数据中检测到异常或不一致。	更换系统报警屏幕（或系统报警日志）第三行显示的疑似故障部件。同时，获取系统报警日志并联系发那科（FANUC）。
403	S-BUS 超时错误	CNC总线上检测到错误。	更换系统报警屏幕（或系统报警日志）第三行显示的故障部件。主板或系统报警屏幕上显示的“主PCB”或“从PCB”也可能出现故障。如果PC也通过HSSB连接，则当PC因噪音异常重启，或电源管理功能将PC切换到待机模式后又返回待机模式时，可能会出现此报警。请检查电源管理功能是否正在使用，电源是否正常，以及PC的应用程序日志和系统日志中是否包含与系统报警同时记录的异常日志。
404	ECC不可纠正错误	CNC总线上检测到错误。	更换系统报警屏幕（或系统报警日志）第三行显示的疑似故障部件。其他可能的原因包括主板故障，或系统报警屏幕上显示的“主PCB”或“从PCB”故障。外部噪声也可能导致此错误。请检查附近是否有噪声源，并确保设备已正确接地。
405	外部总线仲裁错误 (xxxx)	CNC总线上检测到错误。	更换系统报警屏幕（或系统报警日志）第三行显示的最有可能出现故障的部件。
406	内部总线仲裁错误（xxxx）	CNC总线上检测到错误。
410	CPU本地DRAM错误	CPU总线上检测到错误。
411	CPU总线非法交易	CPU总线检测到错误。CNC 系统软件的内部处理或数据中检测到错误或不一致。	更换系统报警屏幕（或系统报警日志）第三行显示的疑似故障部件。同时，获取系统报警日志并联系发那科（FANUC）。
412	CPU核心电压报警	CPU电源出现故障。	更换系统报警屏幕（或系统报警日志）第三行显示的最有可能出现故障的部件。
413	CPU卡梯形图代码错误	梯形数据中检测到错误。
414	I/O链路通信错误（CH4）	CPU卡或主板上发生未知错误。
415	I/O链路通信错误（CH3）	CPU卡或主板上发生未知错误。
416	CPU ASIC RAM 奇偶校验错误	ASIC内部存储器中检测到错误。
417	外部无效地址 RAM 访问	检测到对ASIC内部存储器的异常访问。
420	伺服本地总线 ECC 错误	伺服控制总线上检测到错误。
421	伺服本地总线地址无效
422	伺服DMA总线奇偶校验错误
423	DSP检测错误	伺服控制中检测到错误。FSSB光缆的长度可能超过了规定值。	检查FSSB上的光缆长度。如果没有问题，则更换系统报警屏幕（或系统报警日志）第三行显示的可能存在故障的部件。
424	伺服外部SRAM奇偶校验错误	伺服控制 RAM 中检测到访问错误。	更换系统报警屏幕（或系统报警日志）第三行显示的最有可能出现故障的部件。
425	伺服ASIC RAM奇偶校验错误	伺服控制ASIC内部的RAM中检测到访问错误。
426	伺服看门狗报警器	伺服控制系统中发生看门狗故障。
427	伺服 ITP 看门狗报警器	伺服控制系统中检测到看门狗故障。
428	DSP PWM 指令丢失	写入伺服指令时出现时序错误。
429	伺服 ITP 同步错误	伺服卡上检测到同步信号错误。
430	伺服DMA总线奇偶校验错误	奇偶校验发生在 FSSB 数据传输总线上。
431	伺服本地总线错误	伺服控制本地总线上检测到错误。
432	非法DMA操作	伺服控制专用集成电路 (ASIC) 中出现异常设置。
433	FSSB LSI RAM故障	FSSB ASIC 内部 RAM 中检测到访问错误。
434	主轴数据错误	CNC从主轴放大器接收到的数据中检测到错误。
435	CNC单元噪声（SEMG_S）	CNC内部总线上检测到原因不明的错误。
436	DSP通信RAM奇偶校验错误	伺服控制ASIC内部的RAM中检测到访问错误。
440	GUI ASIC RAM 奇偶校验错误	访问图形或PC功能的RAM时检测到错误。	更换主板。
441	超时错误（来自）	检测到访问错误。	更换 FROM/SRAM 模块。如果问题仍然存在，则更换主板。
442	超时错误 (VGAC)	检测到访问错误。	更换主板。
443	外围专用集成电路（ASIC）奇偶校验错误	主板或选件板上的ASIC存储器检测到错误。	更换系统报警屏幕（或系统报警日志）第三行显示的最有可能出现故障的部件。
444	检测HSSB单元断电	连接到 CH2 上的 HSSB 的设备的电源已切断或检测到错误。	检查 CH2 子单元的电源是否关闭，或者印刷电路板是否存在异常。
445	检测HSSB单元断电	连接到 CH1 上的 HSSB 的设备的电源已切断或检测到错误。	检查 CH1 子单元的电源是否关闭，或者印刷电路板是否存在异常。
446	HSSB PC 端 LSI 错误	在 PC 功能侧的 HSSB 公共 RAM 中检测到访问错误。	更换 PC 功能侧 HSSB 电路所在的印刷电路板。
447	HSSB 通信错误（CH2）	CH2 上的 HSSB 通信出现问题。可能的原因包括电源问题、外部噪声、连接器接触不良、HSSB 电缆断裂或两侧印刷电路板缺陷。	更换 CH2 的 HSSB 两侧的印刷电路板。如果问题仍然存在，请更换 CH2 的 HSSB 电缆。
448	HSSB 通信错误（CH1）	CH1 上的 HSSB 通信出现问题。可能的原因包括电源问题、外部噪声、连接器接触不良、HSSB 电缆断裂或两侧印刷电路板缺陷。	更换 CH1 的 HSSB 两侧的印刷电路板。如果问题仍然存在，请更换 CH1 的 HSSB 电缆。
449	HSSB ASIC RAM 奇偶校验错误	主板上的 HSSB 公共 RAM 中检测到奇偶校验错误。	请联系发那科公司。
450	I/O链路通信错误（CH1）	PMC中发生未知错误。	更换系统报警屏幕（或系统报警日志）第三行显示的最有可能出现故障的部件。
451	I/O链路通信错误（CH2）	PMC中发生未知错误。
453	网络（PHI）外部错误	网络系统检测到错误。
454	系统过热（控制单元）并关机	CNC控制单元检测到异常高温。	检查数控控制器周围的环境温度是否在规定范围内。检查风扇是否正常运转。如果以上各项均无异常，则更换主板。
455	风扇电机停止和关机	CNC控制风扇出现故障。	请更换风扇。
456	网络（PHI）软件NMI	网络系统软件检测到错误。	更换系统报警屏幕（或系统报警日志）第三行显示的最有可能出现故障的部件。
457	网络（PHI）DRAM 奇偶校验错误	网络系统内存中检测到错误。
458	网络（PHI）SRAM 奇偶校验错误	网络系统内存中检测到错误。
459	PMC ASIC SRAM 奇偶校验错误	PMC内存中检测到错误。	更换主板。更换系统报警屏幕（或系统报警日志）第三行显示的、最有可能出现故障的部件。
460	PMC DRAM 奇偶校验错误	PMC内存中检测到错误。
461	PMC SOFT NMI	PMC系统软件检测到错误。
462	PMC ITP 看门狗警报	CNC 和 PMC 之间的接口检测到错误（ITP 信号错误）。
463	未定义硬件错误	检测到未指明的错误。
464	ASIC电压报警	ASIC电源出现故障。	更换主板。
