加工尺寸忽大忽小怎么查？四条线分离法：机械线 / 检测反馈线 / 工艺刀具线 / 数据基准线，一次把波动源分开

“尺寸忽大忽小”是车间最磨人的一类问题：同一把刀、同一段程序，磨出来的工件尺寸就是不稳定——有时偏大、有时偏小，找不出规律。

遇到这种情况，最常见的做法是反复调刀补/磨耗补偿：量一次调一次，调完下一件又不对，来回折腾，问题始终没解决，还容易把补偿值调乱。

根子在于：“尺寸变化”只是结果，造成它的原因分布在几条完全不同的链路上。 不先把原因按线分开，任何补偿都是在跟现象较劲。

本文给出一套四条线分离法——把尺寸波动的成因拆成互不重叠的四条线，用几个现场可观察的特征判断该走哪条线，再按线内顺序排除。

一句话：先看”变化随什么走”——随件数走是刀具，随时间走是热变形，随位置走是机械，随操作走是基准。

一、为什么”忽大忽小”不能靠调补偿解决

刀补/磨耗补偿解决的是稳定的系统性偏差——比如某把刀实际直径比标称小 0.02 mm，补偿后每件都对。

但”忽大忽小”是随机或漂移性偏差，它不满足补偿的前提：没有一个固定的偏差值可以补。这时候调补偿，本质上是在用上一次的误差去修下一次的误差，只会让补偿值越来越乱，甚至掩盖真正的机械故障。

正确的思路是反过来：先找出”变化跟着什么走”，把波动源定位到某一条线上，再针对这条线做检查和处理。 补偿只放在最后一步——用于修正确认过的稳定残差。

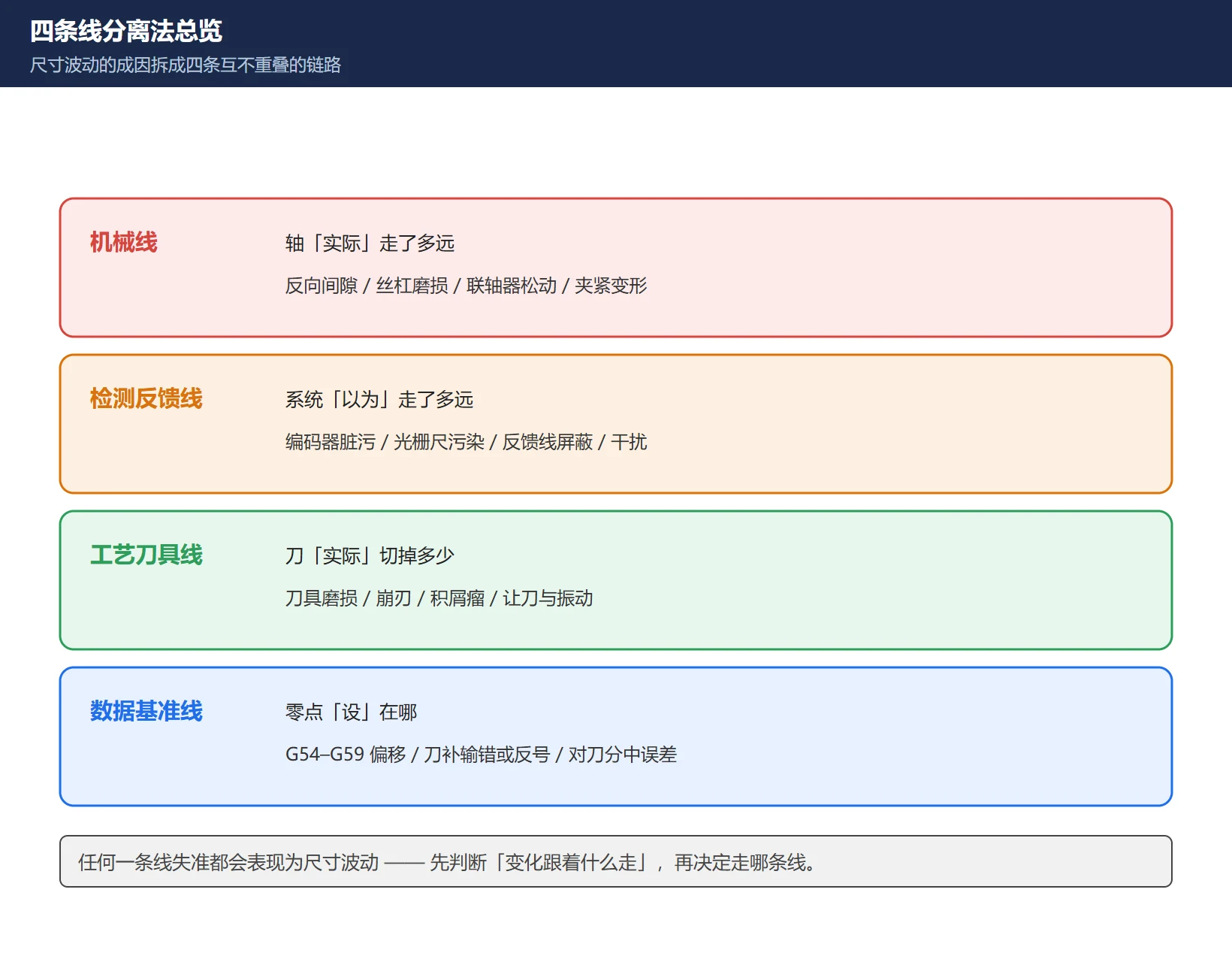

二、四条线分离法：把尺寸波动拆成四条互不重叠的线

尺寸从”程序指令值”变成”工件实测值”，中间经过四条链路。任何一条出问题都会表现为尺寸波动：

• 机械线：机床本体——丝杠螺母副间隙、导轨镶条松旷、联轴器松动、主轴轴承磨损。
• 检测反馈线：位置反馈系统——编码器、光栅尺、反馈电缆、干扰。
• 工艺刀具线：切削过程——刀具磨损/崩刃、积屑瘤、让刀、振动。
• 数据基准线：设定与数据——工件坐标系（G54–G59）、刀具长度/半径补偿、对刀与分中、热变形。

四条线的关系可以这样理解：机械线决定”轴到底走了多远”，检测反馈线决定”系统以为轴走了多远”，工艺刀具线决定”刀实际切掉了多少”，数据基准线决定”系统以为工件零点在哪”。任何一环失准，最后量出来的尺寸就不对。

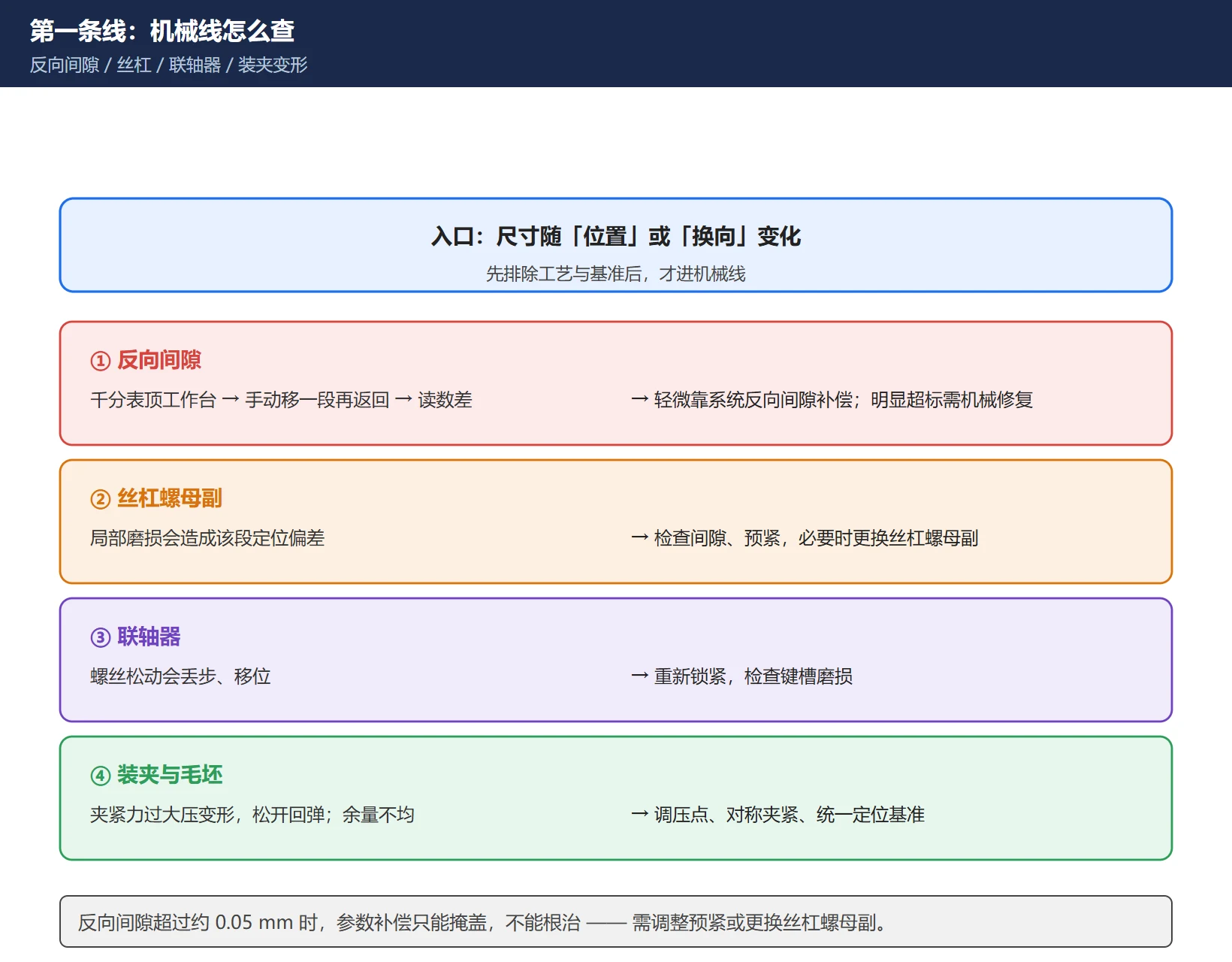

三、第一条线：机械线（反向间隙 / 丝杠 / 联轴器 / 夹紧）

机械线是”尺寸忽大忽小”最实质的成因来源，尤其体现在换向的时候。

① 反向间隙（背隙）。 丝杠螺母副间隙大，换向时会先空走一段。用千分表顶住工作台，手动把轴移动一段再返回，读数差值就是反向间隙。典型特征是尺寸在拐角、换向处明显超差，曲面出现接刀痕。轻度靠系统里的反向间隙补偿修正；超过约 0.05 mm 通常就得做机械修复（调整预紧或更换丝杠螺母副），补偿是补不回来的。

② 导轨镶条松动、磨损。 导轨松旷会让走刀飘、曲面起波纹。处理是微调镶条、恢复导轨预紧，消除晃动。

③ 联轴器松动、电机打滑。 伺服电机与丝杠之间的联轴器螺丝松了，会造成丢步、移位，表现为批量尺寸忽大忽小。处理是重新锁紧联轴器，并检查键槽有无磨损。

④ 装夹与工件本身。 夹紧力过大把工件压变形，松开后回弹导致孔偏；毛坯余量不均、内应力大，切削释放应力后工件变形（铝合金、铸件最典型）。薄板、薄壁件是重灾区。

四、第二条线：检测反馈线（编码器 / 光栅尺 / 干扰）

这条线处理的是”系统以为的位置”和”实际位置”不一致。

① 编码器 / 光栅尺脏污或污染。 读数头脏了会让反馈值跳变，尺寸跟着乱。清洁后往往就恢复。

② 反馈电缆问题。 屏蔽层破损、接头松动、针脚氧化，都会引入干扰脉冲，造成定位漂移。检查电缆外观、重新插拔、确认屏蔽接地。

③ 电气干扰。 反馈线与动力线、变频器输出线同槽敷设时容易被干扰。DP/反馈电缆要与动力电缆分开走线并保持距离。干扰导致的波动通常是”时好时坏”的。

④ 全闭环与半闭环。 带线性光栅尺（全闭环）的轴，光栅尺本身或读数头出问题会直接影响尺寸；半闭环只靠电机端编码器，机械传动误差不会被反馈到。

这类问题的共同特点是：往往没有报警，但位置悄悄偏了，和上一篇讲的”参考点位置不正确”属于同一类无声故障。

五、第三条线：工艺刀具线（磨损 / 崩刃 / 让刀 / 振动）

这条线最容易判断，也最常被忽略——因为大家第一反应是”机床坏了”。

① 刀具磨损。 刃口变钝后切削抗力变大、产生让刀，尺寸会持续朝一个方向跑。典型例子：外圆车削时直径偏大。

② 崩刃。 刃口有缺口会造成尺寸波动，表面出现台阶。

③ 积屑瘤。 加工铝合金时常见，材料粘在刀刃上，会造成尺寸忽大忽小、表面拉花。这是”忽大忽小”最典型的工艺原因之一。

④ 让刀与振动。 进给过快、转速不合理，或刀具伸出过长（刚性不足），切削时让刀、震刀，导致曲面拉丝、孔位飘。

判据很清晰：尺寸随件数单向漂移 → 刀具磨损；忽大忽小无规律 → 积屑瘤或崩刃；伴随振纹 → 让刀/振动。

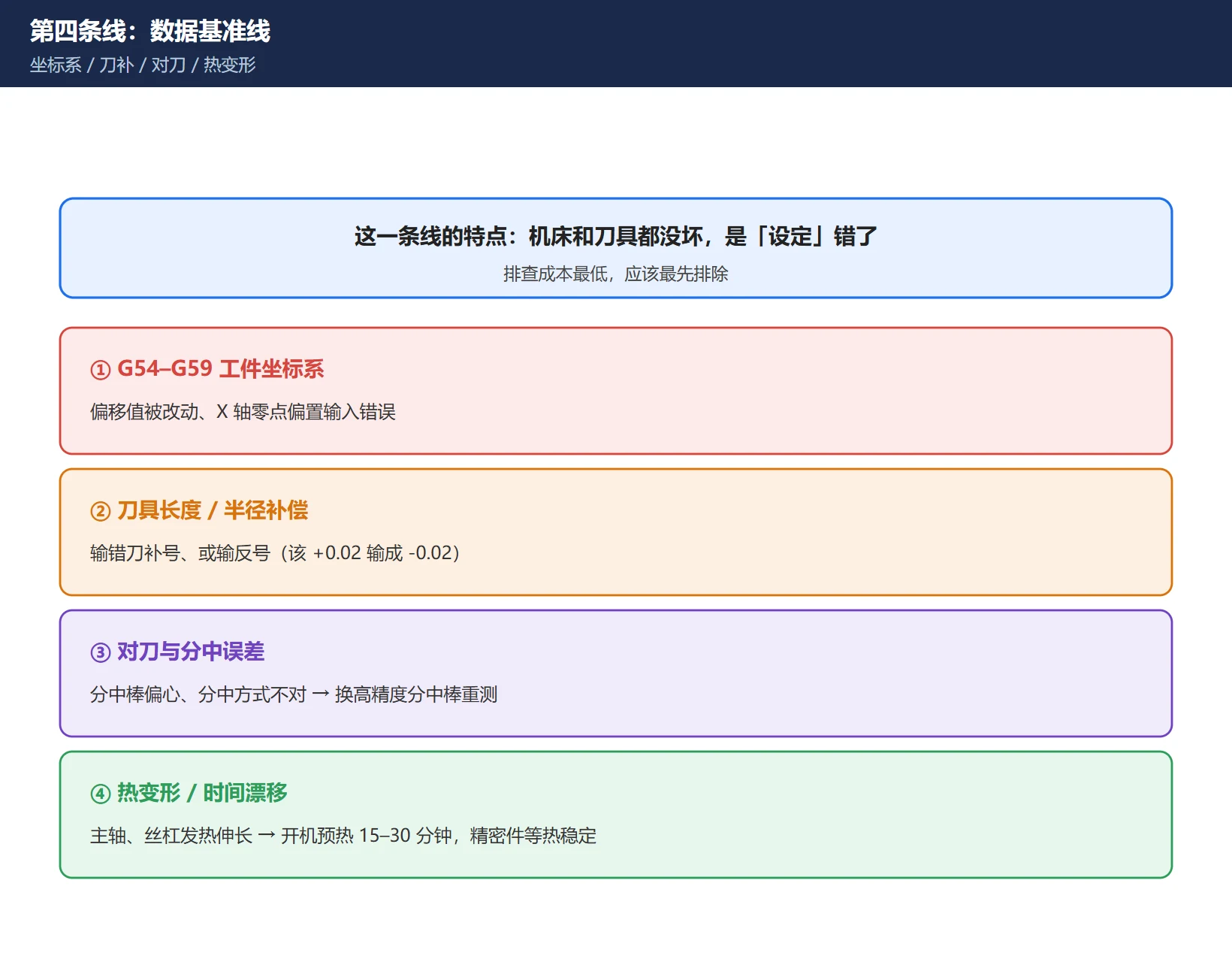

六、第四条线：数据基准线（坐标系 / 刀补 / 对刀 / 热变形）

这条线的问题最”冤”，因为机床和刀具都没毛病，是设定错了。

① 工件坐标系（G54–G59）偏移值被改动。 这是最高频的原因。处理是核对偏移值，必要时清零重新分中对刀。

② 刀具长度补偿、半径补偿输错。 包括输反号（该 +0.02 输成 -0.02）、刀补号不对应。

③ 对刀与分中误差。 分中棒偏心、分中方式不对，换高精度分中棒重测。

④ 热变形。 主轴高速运转后伸长，会导致 Z 向尺寸漂移。典型表现是早上开机合格、下午超差——开机预热 15–30 分钟，长时间加工要处理好冷却与恒温，精密件安排在机床热稳定之后加工。

七、四条线判据对照表（按现象特征分流）

最实用的分流方式，是看变化跟着什么走：

变化跟着什么走	指向哪条线	优先检查
随件数单向漂移	工艺刀具线	刀具磨损、崩刃
忽大忽小、无明显规律	工艺刀具线	积屑瘤（铝件）、崩刃
随时间 / 开机时长漂移	数据基准线 + 机械线	热变形、预热是否充分
随位置 / 行程变化	机械线	丝杠局部磨损、螺距误差
只在拐角 / 换向处超差	机械线	反向间隙、镶条预紧
无报警但整批坐标偏	数据基准线	G54–G59、刀补、对刀
时好时坏、随机出现	检测反馈线	反馈线屏蔽、干扰、插头氧化

配合这几个现场观察，基本能在第一次就把范围收窄到一条线：

• 单件就偏 → 多半是基准/对刀问题，不是机床精度；
• 首件合格、越做越偏 → 刀具磨损或热变形；
• 一批里每件都不一样 → 工装定位 / 夹紧变形；
• 伴随振纹 → 让刀 / 振动，先在工艺侧解决。

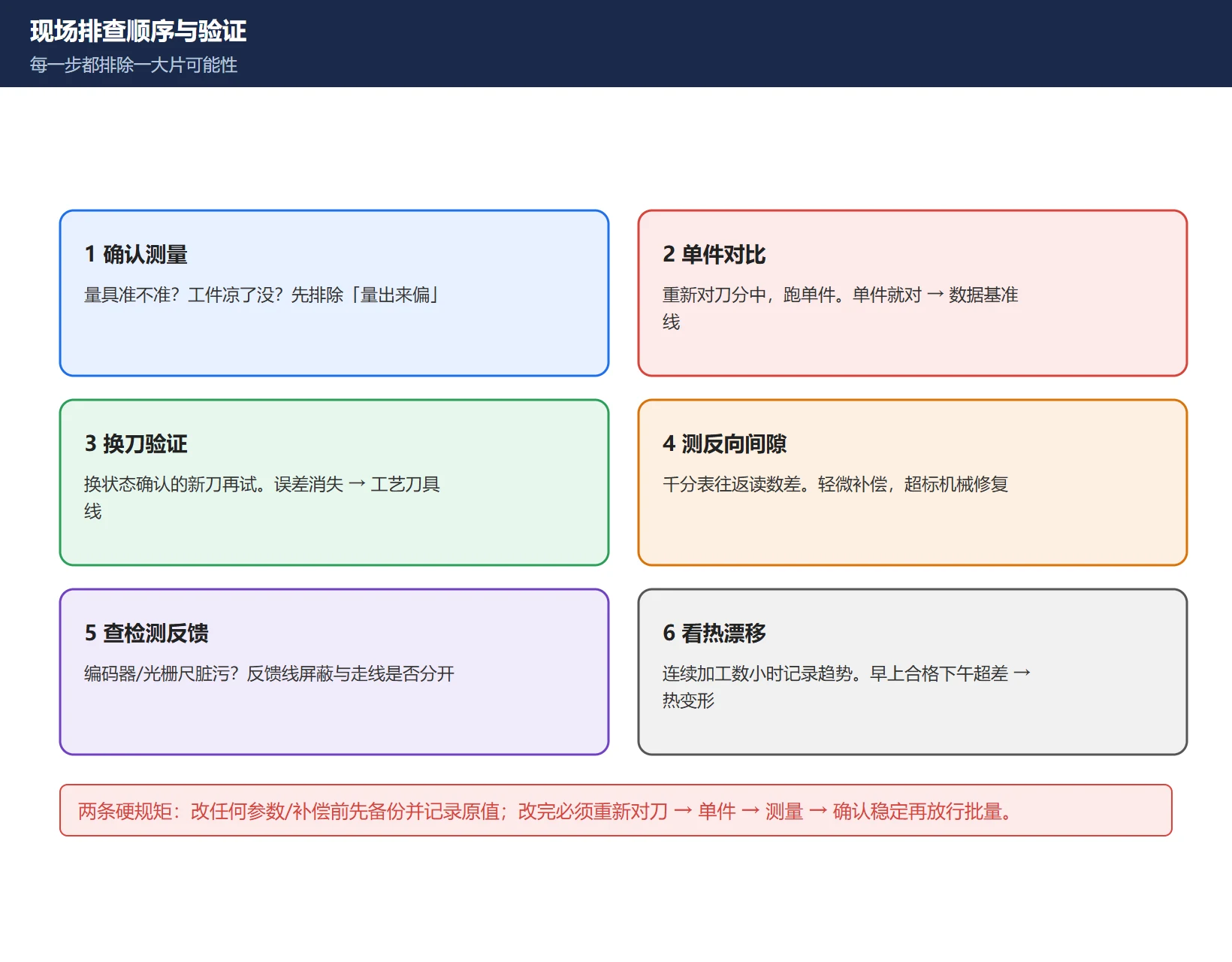

八、现场排查顺序与验证方法

按这个顺序走，每一步都能排除掉一大片可能性：

1. 先确认测量：量具本身准不准，测量方式对不对，工件是不是还热着就量了。排除”量出来偏”的假故障。
2. 再做单件对比：重新对刀、重新分中，跑单件看尺寸。单件就对 → 问题在数据基准线；单件就不对 → 继续往下。
3. 排查工艺刀具线（最快见效）：换一把状态确认的新刀，重新对刀后再试。误差消失 → 工艺/刀具问题，与机床无关。
4. 测反向间隙：千分表顶住工作台，手动移动后再返回，读数差值即反向间隙。轻微靠系统参数补偿；明显超标（>0.05 mm 量级）需机械修复。
5. 查检测反馈线：编码器/光栅尺是否脏污；反馈电缆屏蔽、接头、走线是否与动力线分开。时好时坏优先查这里。
6. 看热变形规律：连续加工数小时，记录尺寸漂移趋势。早上合格下午超差 → 预热与恒温问题。
7. 最后才动机械大修：导轨、丝杠、轴承的实质性检修。

两条硬规矩：

• 改任何参数/补偿前先备份（参数、梯形图、偏置、宏变量），并记录改动前的值。
• 改完必须复核：重新对刀 → 加工单件 → 测量 → 确认趋势稳定，再放行批量。

安全提醒：排查过程中机床会实际移动并切削。确认行程范围内无干涉、防护门关闭、无人处于危险区域，手不离急停。涉及拆检导轨、丝杠、联轴器时先断电挂牌；检测反馈线时注意不要带电插拔。

---

常见问题（FAQ）

加工尺寸忽大忽小，应该先查刀还是先查机床？

先查刀，再查机床。 刀具是最容易验证也最容易出问题的一环：换一把状态确认的新刀，重新对刀后再加工一件，如果误差消失，就是工艺/刀具问题（磨损、崩刃、积屑瘤），与机床无关。这一步几分钟就能做完，却排掉了相当大比例的情况。

确认刀具没问题之后，再按”变化跟着什么走”分流：随件数单向漂移 → 刀具磨损；随时间漂移 → 热变形；随位置变化 → 丝杠/螺距误差；只在拐角换向处超差 → 反向间隙。不要一上来就动补偿，那只会把补偿值调乱。

反向间隙多少算超标？现场怎么测？

测量方法：用千分表顶住工作台，手动把轴沿一个方向移动一段，再沿反方向移回，两次读数之差就是反向间隙。精密加工中心一般要求控制在微米级。

判据：如果测出的数值明显超标（现场常用 0.05 mm 作为分界参考），说明丝杠螺母副或联轴器存在松动，需要调整预紧力或更换丝杠螺母副——这种程度靠系统参数补偿是补不回来的。轻微的超差才适合用反向间隙补偿修正。

注意不同机床、不同丝杠规格的允许值不同，具体标准以机床厂精度检验表为准，需现场核实。

为什么早上开机加工是合格的，到了下午就超差？

这个现象几乎都指向热变形。机床长时间运行后，主轴发热伸长、丝杠发热膨胀，导致 Z 向（或其他轴）尺寸慢慢漂移。典型规律是：开机初期精度不稳定，运行一段时间后才趋于热稳定，但整体已经偏移一段。

处理办法：

• 开机预热：空运转 15–30 分钟再开始精加工，让机床先达到热稳定状态；
• 控制温升：检查冷却系统、切削液是否到位，避免主轴长时间满负荷运转；
• 环境温度：精密加工需要恒温环境（常见要求 20 ± 1 ℃），车间昼夜温差大时影响尤其明显；
• 排产策略：把精加工安排在机床热稳定之后，避免刚开机就打精密件；
• 热补偿：部分系统支持热误差补偿参数，但需要基于实测的温度-变形曲线设定，盲目调整会引入新的系统误差。
