FANUC 0i-F STEP2标准化切换完全指南:从STEP1升级的详细操作流程

一句话答案:FANUC 0i-F 已从 STEP1 全面进入 STEP2 标准化时代,掌握 STEP1→STEP2 切换流程是机床厂与维修人员的必备技能。本文基于官方文档梳理硬件差异、参数迁移、PMC 梯图转换与常见问题,强调严禁直接导入 SRAM 全备份、须改用单独文件导入。

FANUC 0i-F STEP2标准化切换完全指南:从STEP1升级的详细操作流程

随着北京发那科(BEIJING FANUC)持续推进数控系统技术迭代,0i-F系列已全面进入STEP2标准化时代。对于机床制造商、系统集成商及维修技术人员而言,掌握从STEP1到STEP2的切换流程已成为必备技能。本文基于官方技术文档,系统梳理硬件差异、参数迁移、PMC梯图转换及常见问题解决方案,助您实现平滑升级。


一、STEP2与STEP1的核心差异

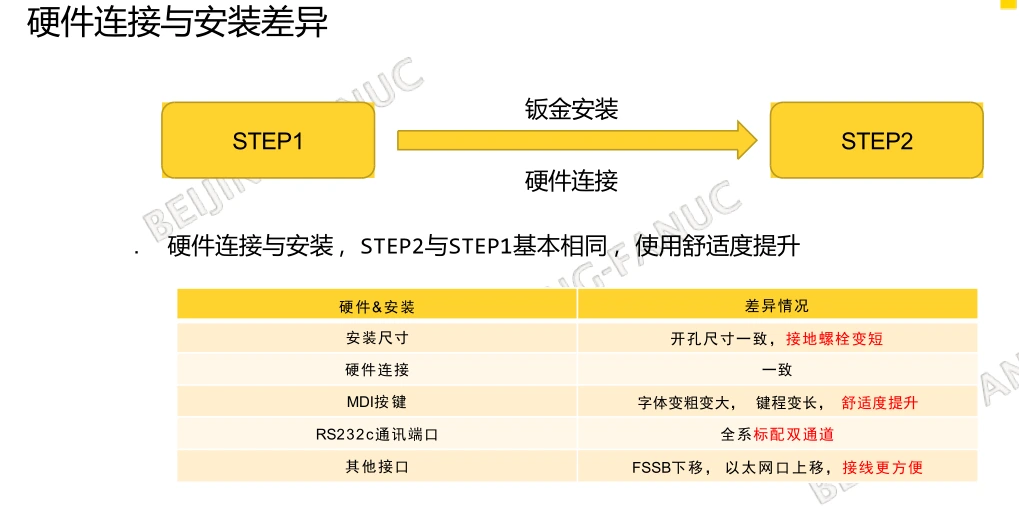

1. 硬件安装差异

STEP2在硬件层面实现了完全向下兼容,面板开孔尺寸与STEP1完全一致,可直接替换安装。主要改进点包括:

  • 接地端子优化:接地螺栓限长从10mm缩短为8mm,安装更紧凑
  • MDI面板升级:按键字体加粗放大,键程延长,操作舒适度显著提升
  • 接口位置调整:FSSB光纤接口下移20mm,内嵌以太网口上移3mm,接线更便捷
  • 通讯端口强化:RS-232c升级为全系标配双通道(JD36A和JD26B),无需额外选配
图片[1]-FANUC STEP2切换指南:硬件差异、PMC梯图转换及参数导入实操步骤

2. 系统标识识别

STEP2系统后壳标签明确标注”STEP2″字样,参数No.8967的第2-4位(bcd)系统类别标识为”011″(二进制),对应STEP2版本。


广告

二、STEP2切换标准流程

从STEP1向STEP2迁移时,严禁直接导入SRAM全备份文件,必须采用单独文件导入方式:

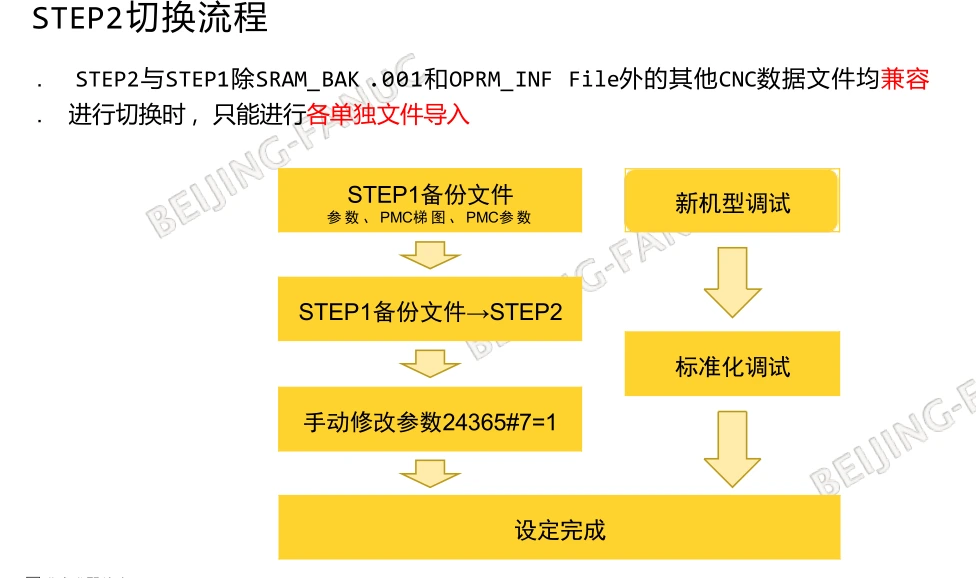

步骤1:数据备份(STEP1端)

  • 导出CNC参数(CNC-PARA.TXT)
  • 导出PMC梯图程序(PMC1)
  • 导出PMC参数(PMC1_PRM)
  • 备份刀具补偿、宏变量等数据文件

步骤2:数据导入(STEP2端)

  1. 执行系统全清(RESET+DELETE开机)
  2. 逐个导入CNC参数、PMC程序及PMC参数
  3. 关键操作:手动设定参数No.24365#7=1,关闭FabriQR Contact二维码功能(当前该功能无法建立有效联系,建议屏蔽避免报警干扰)

步骤3:新机型标准化调试 完成基础数据导入后,执行新机型标准化调试流程,确保各功能模块正常运行。


三、PMC梯图转换要点

STEP2梯图格式与STEP1保持一致,但PMC类型存在对应关系,需特别注意:表格

复制

STEP1类型STEP2对应类型转换要求
Type0 / Type1Type1A直接导入,无需转换
Type2 / Type3 / Type4 / Type5Type3A / Type3B必须转换

PMC→PMC/L转换操作流程:

  1. 使用FANUC LADDER III软件打开原STEP1梯图
  2. 选择【File】→【PMC Type changed and save…】
  3. 将PMC Type修改为”0i-F PMC/L”
  4. 保持原有配置:存储类型、功能块(FB)、浮点运算(FLT)等选项不变
  5. 保存后导入STEP2系统

关键参数设定:

  • 若原系统为PMC Type1(默认存储类型MEM-B),切换至Type3A后需设定No.11940=2
  • 执行【O+Z】开机全清PMC后,再导入转换后的梯图,否则将报警”类型不匹配”

四、FANOVI产品切换注意事项

FANOVI(发那科二次开发平台)在STEP2环境下有重要变更:

  • 版本兼容性:M034/MS13之前版本均不兼容STEP2,必须获取最新版本
  • C语言执行器升级:批量导入时,除执行AUTOLOAD.BAT外,必须补充导入CE_XXXX_STEP2.MEM升级文件
  • 单独导入方式:直接导入CE XXXX STEP2.MEM即可,无需导入原STEP1的C语言执行器文件

FANOVI升级文件导入方法:

  1. 将CE_XXXX_STEP2.MEM置于CF卡根目录
  2. 按住屏幕右下角两个横排按键开机,进入BOOT界面
  3. 选择”2.USER DATA LOADING”→选中升级文件→执行载入
  4. 显示”LOADING COMPLETE”后退出,正常开机

五、STEP2切换常见问题速查

故障现象根本原因解决方案
SYSTEM LABEL ERROR
系统标签错误
误导入STEP1的SRAM全备份系统全清后,单独导入各数据文件
PMC功能不可用PMC写入保护未解除进入PMC配置→设定界面,开启写入许可
PMC类型不匹配报警未转换PMC类型或存储类型参数错误确认No.11940参数值,执行O+Z全清后重导
ER97 I/O通讯报警IOLink/i设定丢失重新进行I/O Link地址分配设定
FANOVI界面无法调出缺少C语言执行器升级文件补充导入CE_XXXX_STEP2.MEM

六、STEP2批量化生产建议

广告

对于同机型多台设备的批量部署,STEP2支持SRAM全备份导入方式,流程与STEP1时代一致:STEP2备份文件(SRAM+PMC梯图)→ 导入同机型STEP2 → 导入FANOVI产品文件 → 设定完成

此方式可大幅提升批量调试效率,但需注意:仅适用于STEP2→STEP2的同型号迁移,不可用于STEP1→STEP2的升级场景。


结语

FANUC 0i-F STEP2标准化切换的核心在于理解数据兼容性边界:CNC参数、PMC梯图(经转换)、刀具补偿等数据可平滑迁移,但SRAM全备份、C语言执行器等系统级文件必须按规范处理。建议技术人员在切换前完整阅读北京发那科官方切换指南,做好数据备份,严格按照流程操作,确保升级过程零失误。

七、推荐下载文档

下载图标
FANUC STEP2标准切换调试流程2026

如果你渴望在数控技术领域持续精进,希望获取更系统、更深入的FANUC系统维修资料、PMC编程案例以及各类故障排查指南,我们诚挚地向你推荐一个专注于数控技术分享的平台——共享屋数控知识库。

在这里,你可以搜索并下载到大量经过实践检验的宝贵资料,与众多志同道合的技术同仁交流心得,共同奏响学习与分享的乐章。从入门到精通,让每一次探索都更有方向,让知识的积累为你赋能。

常见问题

STEP2 与 STEP1 的核心差异是什么?

硬件完全向下兼容、面板开孔可直接替换;改进包括接地端子、MDI 面板按键与接口位置调整,RS-232c 升级为全系标配双通道。

从 STEP1 切换到 STEP2 的标准流程是怎样的?

先在 STEP1 端导出 CNC 参数、PMC 梯图与 PMC 参数等文件,再在 STEP2 端执行系统全清后逐个导入,并手动设定关键参数关闭无用功能以避免报警干扰。

PMC 梯图在切换时要注意什么?

STEP2 梯图格式与 STEP1 保持一致,但需按官方说明核对接口与地址差异,必要时进行转换,确保各功能模块在新系统上正常运行。

切换后有哪些常见问题?

常见问题集中在参数未逐项导入、PMC 程序不匹配与报警干扰;建议按官方调试流程逐模块验证,并对新机型执行标准化调试。
