FANUC程序传输工具，CNC<->PC程序互传非常方便，0i-B/C/D、16i/18i/21i-A/B、30i/31i/32i-A、PMi-D/H 均可使用（系统需配置以太网接口和功能），软件版本有V8.0/V10.0/V13.0/V14.0/V15.1/V16.0/17.0/V18.0(最新版)

一、FANUC程序传输工具

程序传输软件V18.0，下载后进行解压！

打开文件夹，点击setup 进行安装

安装过程中，无特殊说明，直接一路点击下一步直到安装完成。

二、fanuc 程序传输工具软件的注册程序传输工具软件的注册

（1）安装完成后，软件并不能够正常使用，需要注册，注册需要的授权码在解压后的文件夹中，如下图所示：

（2）在安装的软件中，找到会话设定软件，如下图所示（不同的电脑可能显示的不同）

注册完成后，退出该软件，然后通过开始菜单中即可启动该软件：

注：其他版本与此安装方式相同

三、程序软件连接数控系统设定步骤

对于FANUC程序传输工具可以实现利用以太网进行电脑程与CNC程序之间的传输，但是好多同学反映拿到这个软件不会使用，为了减少同类问题的出现，特写下这个教程，希望使用该软件的人能够认真按照该教程进行操作。对于设定部分，主要分 3 大部分，

（1）电脑侧设定电脑侧设定

右击本地连接属性,找到以下画面：

设置 IP 为 192.168.1.200（0-255 任意的数字，不要与 CNC 测定的IP 地址相同），子网掩码统一为 255.255.255.0

（2 ）CNC 侧设定

按【SYSTEM】键，再按扩展键若干次，按【公共】软键按钮进入以太网参数画面

进入以太网设定画面后，再按【操作】按键：按【内嵌/PC】软键，选择内置板（内嵌网口），在按【再启动】、【执行】软件。然后按软件【公共】，如上图所示。可根据实际情况设定 CNC测得 IP 地址，推荐第一台设定为 192.168.1.1 第二台设定为 192.168.1.2以此类推，方便数据的管理。再按软件【FOCAS2】，进入以下画面

设定 TCP 和 UDP 端口，以及时间间隔，通常 TCP 端口为 8193，UDP 端口为 8192，时间间隔根据市局需要设定，一般来说设定 10 秒钟即可，完成以上设定后，系统设定就完成了。

（3）程序传输软件设定

安装 FANUC 程序传输软件，然后在程序启动中选择会话设定选项，进入会话设定画面后，在机床信息栏中选择目前连接的CNC 类型。

在选择程序存储器一栏中进行设定 IP 地址，TCP 端口号：

注：以上 IP 地址需要与系统上的 IP 地址相同。会话设定完成后，在程序中选择以太网程序测试选项

四、程序传输软件使用说明

在确认以上测试完成后确认在程序中选择程序传输项，进入以下画面

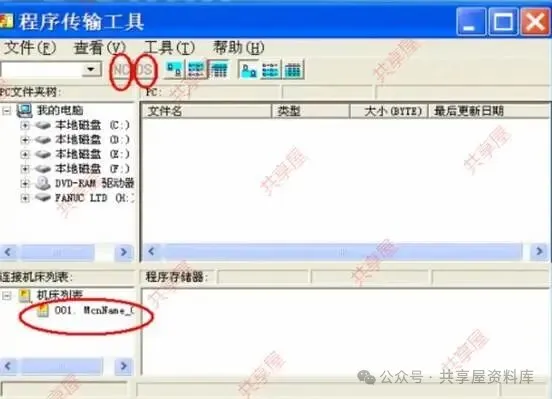

上图中的 NC 按钮代表 PC 和 CNC 程序内存之间的程序传输，（该功能使用内嵌式以太网、快速以太网板、DATA SERVE 板均可实现）点击机床列表中的的机床名，进入一下画面

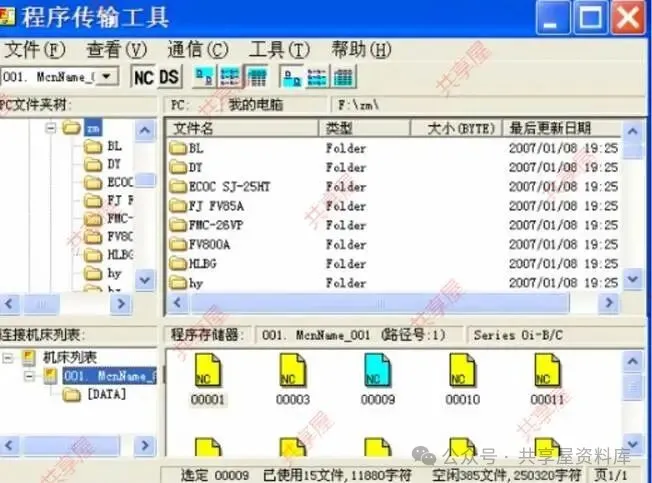

例如把 PC 侧目录下的程序 O0037 传输到 CNC 测的程序存储器中，只要把 O0037 直接拖至程序存储器框中然后放开鼠标，机会出现一下对话框

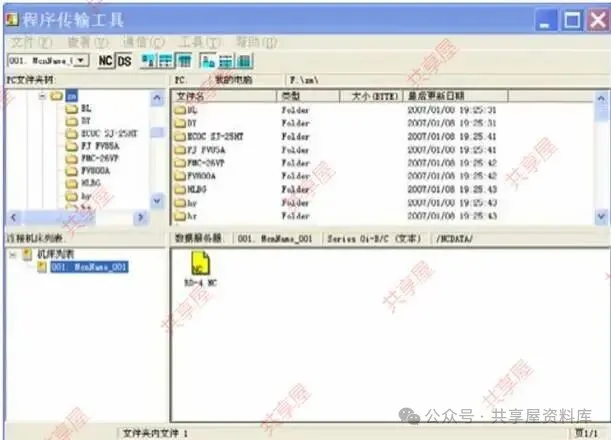

点击下载即可把O0037 程序传至 CNC 侧的程序存储器中。点击 DS 按钮则进入 DATA SERVER 传输画面（该功能只能在安装 DATA SERVER 板才可使用）

通过鼠标把 PC 框中的程序直接拖至数据服务器框中，显示以下选择框

点击下载

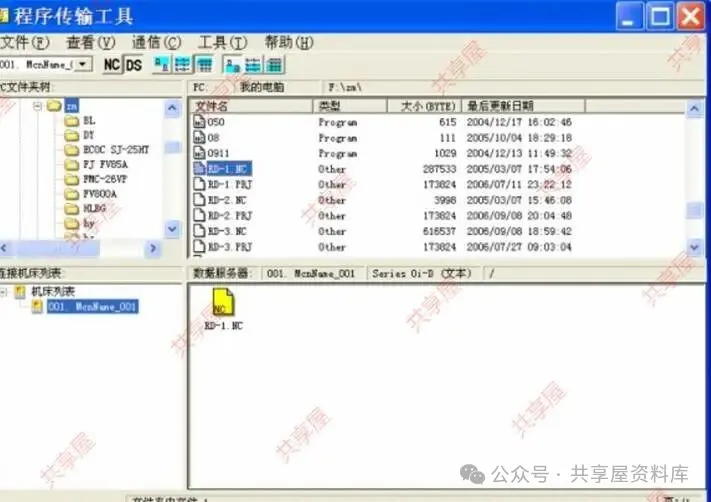

点击确定后，程序 RD.NC 即传送到数据服务器中
