西门子 828D PLC 编程工具下载与上传指南
在数控维护与调试领域，访问西门子 828D 系统内部的逻辑程序是一项核心技能。无论您是在排查机床故障，还是在更新系统前进行数据备份，掌握如何使用 西门子 828D PLC 编程工具 上传程序都至关重要。
许多工程师在连接设置或 828D 架构所需的特定文件格式上遇到困难。本指南将带您逐步了解下载必要软件并建立连接以上传 PLC 逻辑的全过程。
软件概览：PLC 编程工具
西门子 828D 中的 PLC 逻辑基于 SIMATIC S7-200 架构。因此，使用的标准编程软件是 PLC Programming Tool（通常包含在 828D Toolbox 中）。
与使用 V 存储器的标准 S7-200 编程不同，828D 使用 DB 块（数据块）。具体来说：
- 用户自定义 DB 块： DB9000 – DB9063
- 特殊系统 DB 块： DB9900 – DB9905
第一步：西门子 828D PLC 编程工具下载
要执行 PLC 操作，您需要 828D 系统的专用工具箱。“828D Toolbox”通常包含 PLC 编程工具、AMM（高级机床模块）以及其他调试实用程序。
查找目标：
确保您下载的是 828D Toolbox（或 828D TOOLBOX）。该软件包包含硬件信息以及兼容 828D PPU（面板处理单元）版本的专用 PLC 编程软件。
注意： 虽然 TIA Portal 是西门子自动化的未来趋势，但 828D 通常依赖专用的 PLC Programming Tool 进行梯形图编辑和诊断。
第二步：建立连接
在上传程序之前，您的电脑必须与 828D PPU 进行通信。
- 物理连接： 使用网线将您的电脑连接到 828D PPU 的 X127 端口（或前置以太网口）。
- IP 设置： 将电脑的 IP 地址设置为 动态 (DHCP)。828D 系统通常会自动为连接的电脑分配一个 IP 地址。
- 启动软件： 打开 PLC Programming Tool。
第三步：如何上传 PLC 程序
将 PLC 程序从 828D 系统中导出的方法主要有两种：在线上传 和 归档导入。
方法 A：直接在线上传（推荐）
此方法允许您通过以太网连接直接从 CPU 读取逻辑。
- 在 PLC Programming Tool 中，导航至 通信 (Communication) 菜单。
- 点击 刷新 (Refresh)（或“扫描”）以搜索已连接的 CPU。

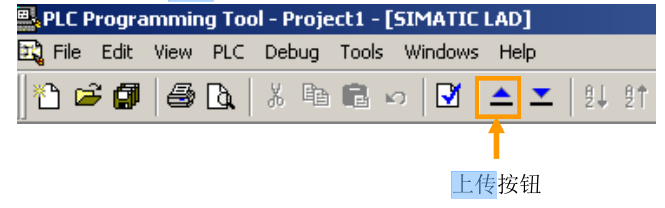

- 检测到您的 828D CPU 后，选中它并点击 加载 (Load)（或“上传”）。
- 软件将读取逻辑块并将其转换为项目视图。现在您可以查看梯形图逻辑、诊断状态并监控变量。
方法 B：归档导入（基于文件）
如果直接连接不稳定，您可以在 HMI 上创建归档文件并导入到电脑。
- 在 828D HMI 上： 创建一个“调试归档”（或“服务归档”）。确保勾选包含 PLC 数据 的选项。
- 将此归档文件保存到 U 盘。
- 在电脑上： 打开 PLC Programming Tool。
- 进入 文件 > 导入。
- 选择 U 盘中的归档文件。
- 软件将提取
*.ptp程序文件，允许您在本地保存和修改它们。
828D PLC 的关键注意事项
在使用 828D PLC 时，请记住以下技术细节：
- 文件扩展名： 项目文件通常以
*.ptp结尾。 - 兼容性： 该软件通常与 802Dsl 程序兼容，但使用的是 828D 的更高版本功能。
- 诊断： 您不仅可以使用该工具上传程序，还可以进行在线诊断，以监控输入/输出（MCP 面板）和内部逻辑状态。
掌握 西门子 828D PLC 编程工具 能让您更深入地了解机床行为，从简单的报警复位进阶到真正的根本原因分析。
