全闭环机床上，SV0381、SV0384、SV0385、SV0386、SV0387 这几个报警经常交替出现、或同一根轴反复跳，现场容易误判成”光栅尺坏了”或”放大器坏了”。它们其实指向同一个地方——外置检测器（光栅尺）的反馈链路，而最常见的根因不是零件损坏，是接地与屏蔽没做好，噪声串进了编码信号。本文按 FANUC 官方报警手册、技术报告 TMN01/178E（A-65434EN《防止光栅尺因噪声出错》）与连接手册的口径，把这一族报警讲透。
一、先认清这一族：SV0381/0384/0385/0386/0387 全是”外置检测器”报警
看到这几个号，第一件事看报警内容里有没有”（外置）”或 “EXT”——有，就说明位置数据来自光栅尺这类分离型检测器，不是伺服电机内置编码器，也不是伺服放大器。FANUC 0i/30i 报警手册对这五个号的官方描述是：
| 报警号 | 英文（报警手册） | 中文报警内容 | 现场含义 |
|---|---|---|---|
| SV0381 | ABNORMAL PHASE (EXT) | 编码器相位异常（外置） | 外置直线尺上位置数据异常 |
| SV0384 | SOFT PHASE ALARM (EXT) | 软相位报警（外置） | 数字伺服软件检测出外置检测器数据异常 |
| SV0385 | SERIAL DATA ERROR (EXT) | 串行数据错误（外置） | 接收不到来自外置检测器的通讯数据 |
| SV0386 | DATA TRANS. ERROR (EXT) | 数据传送错误（外置） | 接收数据时发生 CRC 错误或停止位错误 |
| SV0387 | ABNORMAL ENCODER (EXT) | 编码器异常（外置） | 外置检测器某种异常，官方建议联系光栅尺厂家 |

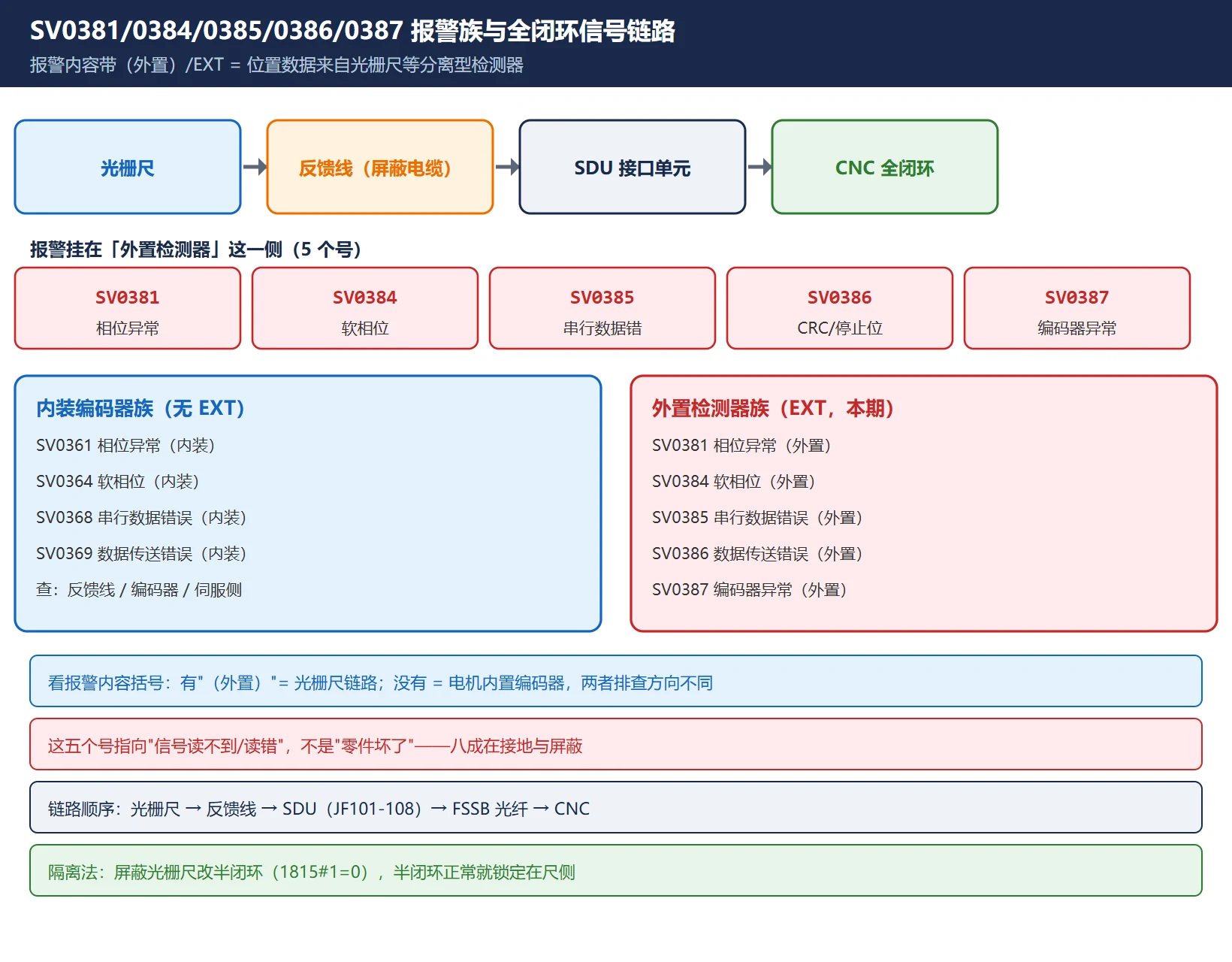

这一组和外置检测器是一一对应的：SV0380（LED 异常）、SV0382（计数值丢失）、SV0383（脉冲丢失）也是外置族，但本期不展开。注意不要和”内装”族混了——同样的相位/软相位/串行数据错误，如果对象是电机内置编码器，号是 SV0361 / SV0364 / SV0368 / SV0369，括号里没有”外置”。一张图看清这两族的关系和整条反馈链路：
二、信号链路与排查节点：光栅尺 → 反馈线 → SDU → FSSB → CNC
外置检测器不是直接进 CNC 的。全闭环机床的链路是：
- 光栅尺（linear scale）：装在床身上，读滑块真实位置；
- 反馈线：屏蔽电缆，把光栅尺信号送到接口单元；
- 分离型检测器接口单元 SDU（Separate Detector Interface Unit，FANUC 手册号 A-73402E）：旧机型是独立模块（basic 单元 A02B-0236-C205，可加 SDU2 扩到 8 轴；新一代如 A02B-0303-C205 / A06B-6061-C202）；轴检测器接 JF101–JF108，由 SDU 经 FSSB 光纤挂到伺服总线上，并给检测器供 5V（每轴最多 0.35A），自身吃 24V DC（±10%，basic 0.9A）；
- CNC：拿到位置反馈做全闭环控制。

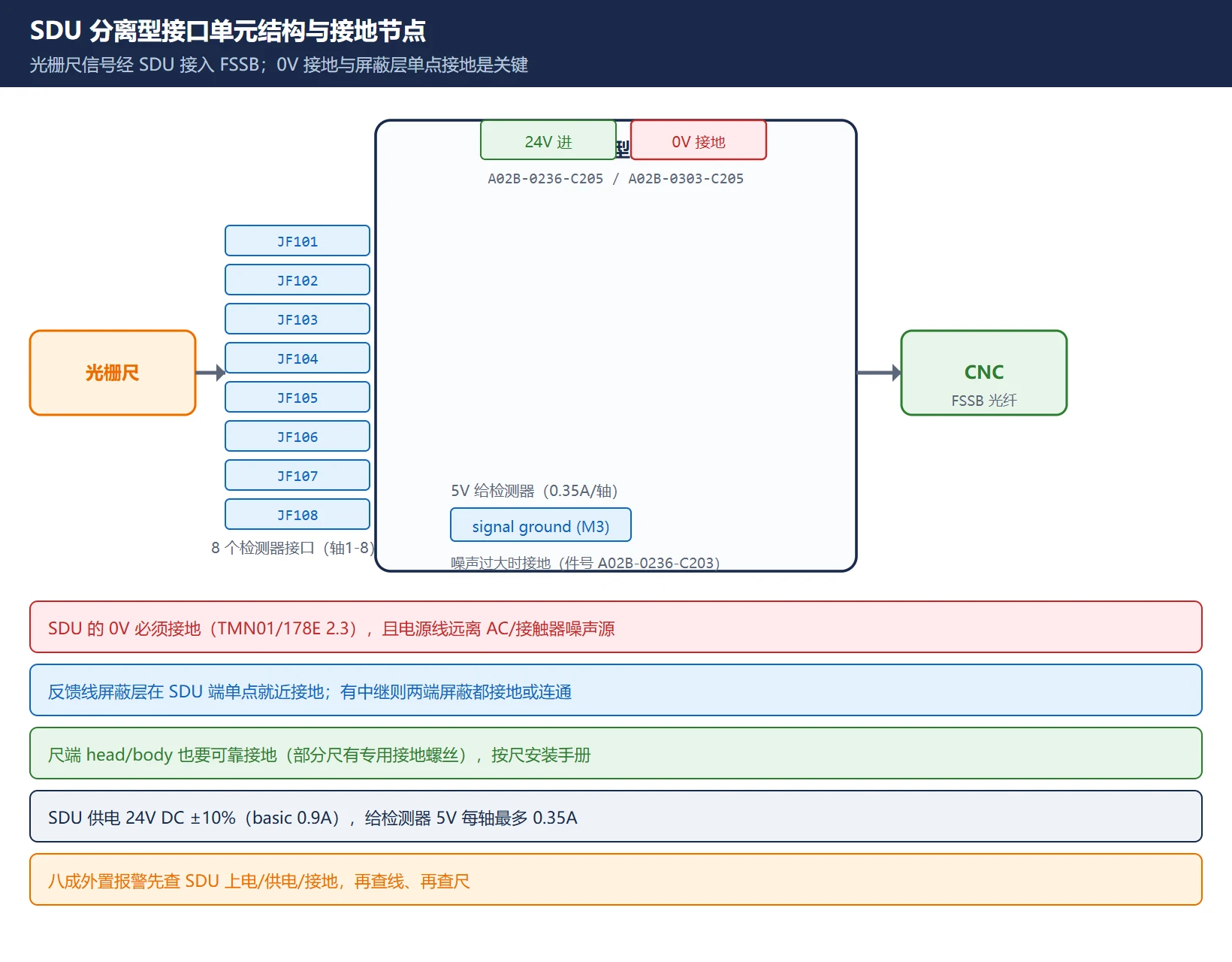

所以”外置检测器报警”的排查，是顺着这条链从尺往 CNC 倒着查：尺 → 线 → SDU（供电/上电）→ FSSB → 伺服侧。结构图和每个节点的接地要点：
三、接地不良是怎么”传染”到这些报警的：噪声的 4 条路径
FANUC 技术报告 TMN01/178E 把光栅尺出错归为”噪声侵入”。接地和屏蔽没做对，噪声主要走这 4 条路径，正好对应到本期这几个报警：
- 地环路（屏蔽层两端都接地）：光栅尺端和 SDU 端地电位不同，屏蔽层里流过环流，编码信号被叠加共模噪声 → 表现为 SV0381 相位异常 / SV0384 软相位。
- 与动力线并行、耦合进干扰：反馈线和伺服/主轴动力线、接触器线捆在一起或并行走线，容性/感性耦合把尖峰灌进信号 → 表现为 SV0385 串行数据错误 / SV0386 CRC 或停止位错误。
- SDU 的 0V 没可靠接地、或电源线上带了噪声：SDU 供电参考地浮空，信号基准漂移 → 整族外置报警都可能在。
- 屏蔽层断开 / 接地端子虚焊 / 接头氧化：信号线失去屏蔽，相当于把天线接到反馈线上 → 间歇性跳 SV0385 / SV0386，复位后又能跑一阵。

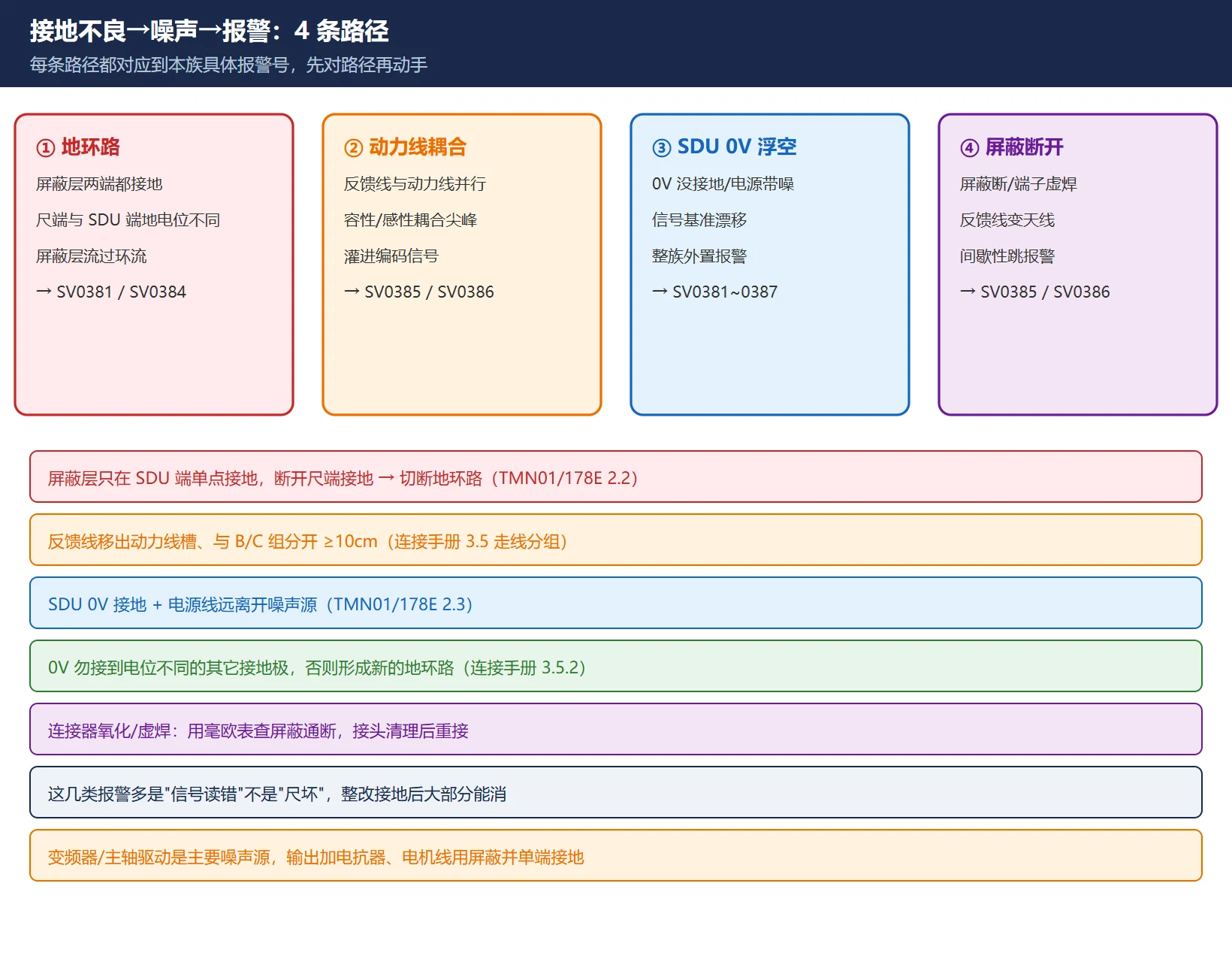

关键认知：这几个报警号指向的是”信号读不到/读错”，不是”零件坏了”。很多情况是接头没插到位、屏蔽没接好、反馈线和动力线捆一起、端子氧化。先看图把路径对上，再动手：
四、官方接地与屏蔽要求：FANUC 技术报告 TMN01/178E 怎么说
报告原文（A-65434EN）对光栅尺噪声预防的几点要求，和我们现场整改一一对应：
- 2.1 光栅尺本体接地：尺的 head 和 body 都要可靠接地，部分光栅尺有专用接地螺丝，按光栅尺安装手册执行。
- 2.2 屏蔽层处理：光栅尺电缆必须用屏蔽电缆；屏蔽层在连接的单元那一侧就近接地（也就是靠 SDU/放大器端单点接地）；电缆如果有中继，两端屏蔽都要接地或可靠连通。
- 2.3 SDU 情况：SDU 的 DC 电源 0V 要接地，且电源线尽量远离噪声源（AC 线、接触器之类）。
- 2.4 其他措施：噪声实在太大时，把 SDU 板上的 signal ground 端子（M3 螺丝，件号 A02B-0236-C203）接地可能有效。
再叠加上 FANUC《连接手册（硬件）》的通用规则：信号线分三组走线——A 组（一次/二次 AC、伺服主轴动力线）、B 组（DI/DO、24VDC）、C 组（位置/速度反馈、编码器、手轮、RS232/422），C 组与 B 组尽量拉开、与 A 组分开或用钢板屏蔽隔开，组间至少 10cm；CNC 内部 0V 与保护地端电气相连，不要把 CNC 的 0V 接到电位不同的其它接地电极（否则形成地环路）。要求与目的对照：
| 官方要求 | 对应报警 / 目的 |
|---|---|
| 光栅尺本体可靠接地（专用螺丝） | 降低尺端基准漂移，减少 SV0384/0381 |
| 屏蔽层单点就近接地（靠 SDU 端） | 切断地环路，减少 SV0381/0384 |
| SDU 的 0V 接地、电源远离开噪声源 | 稳定 SDU 参考地，整族外置报警 |
| 反馈线与动力线分槽、组间 ≥10cm | 减少耦合尖峰，减少 SV0385/0386 |
| 0V 勿接异电位接地极 | 避免地环路，杜绝间歇性误报 |
五、现场排查七步法：从记三样到最后整改
看到外置检测器报警，别急着换件，按这个顺序走：
- 记三样：SV 报警号 + 伺服放大器面板 LED 字母码 + 报警出现的时机（哪一步动作、冷机还是热机、动轴还是静止）。这三样凑齐，方向基本定了。
- 先查线：反馈线屏蔽层接好没、有没有和动力线捆一起、接头端子氧化发黑没、有没有被钣金压过。
- 查 SDU：SDU 上电正常吗（LED）、24V 供电稳不稳、0V 接地没。
- 查光栅尺：读数头污染没、尺体有没磕碰、安装有没有松。
- 做隔离测试：把光栅尺反馈屏蔽、改半闭环试机（见下一节），半闭环正常就锁定在光栅尺侧，半闭环也报警就查内装编码器/伺服侧。
- 接地整改：按第四节把屏蔽层改单点就近接地、光栅尺本体和 SDU 0V 接地、反馈线挪出动力线槽。
- SV0387 兜底：其它都排除了仍有 SV0387，按手册建议联系光栅尺厂家（判据不在 FANUC 手册里）。

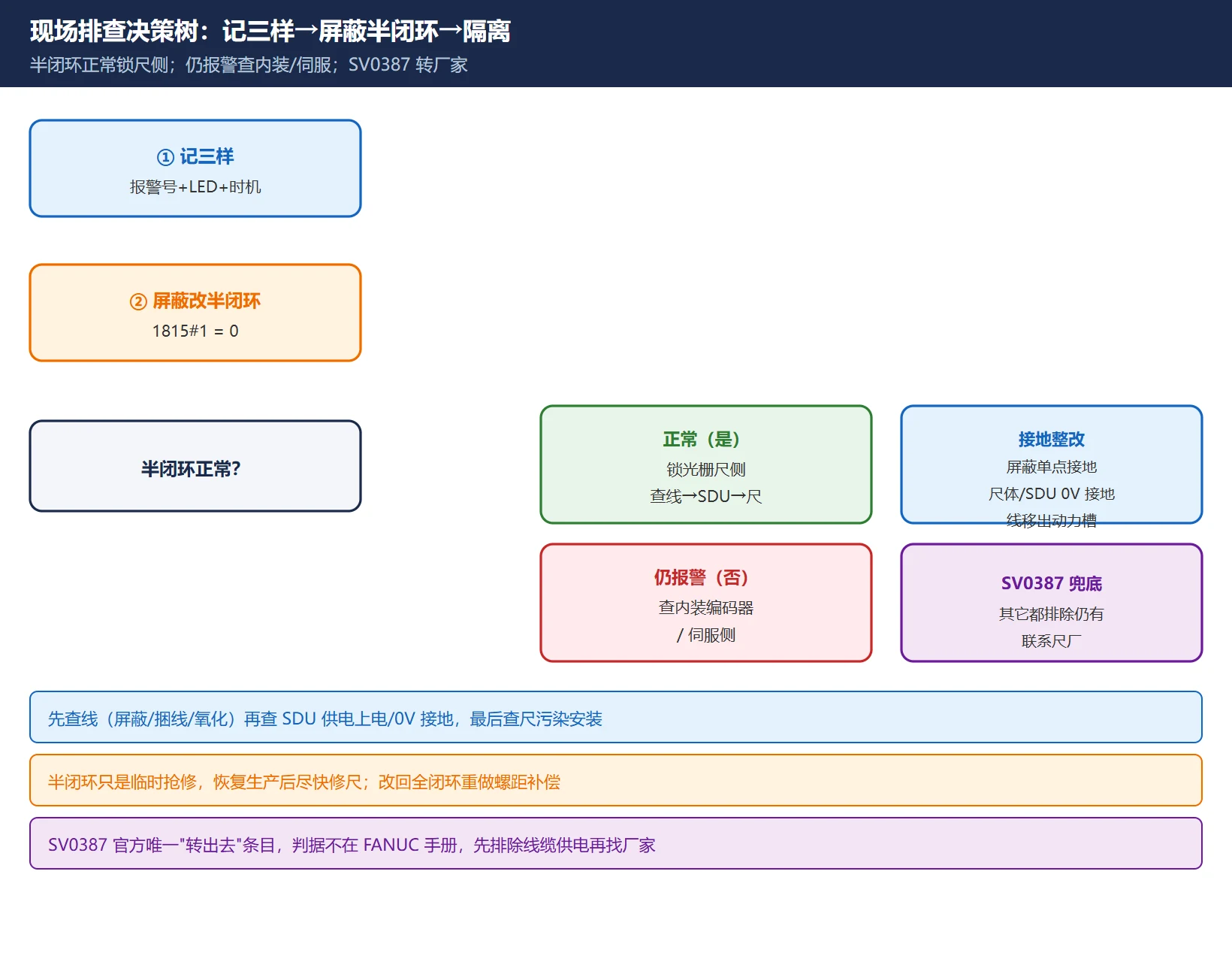

排查决策树一目了然：
六、半闭环隔离测试：屏蔽光栅尺的参数步骤
隔离测试是把全闭环临时改半闭环：把对应轴的参数 1815#1（OPT，分离型位置检测器）由 1 改为 0，系统就改用电机内置编码器做位置反馈。改完断电重启生效，会出现 DS300（回零请求），按半闭环重设以下参数（数值以机床厂参数为准）：
| 参数 | 含义 | 半闭环设定要点 |
|---|---|---|
| 1815#1 | 分离型位置检测器 OPT | 1=全闭环，0=改半闭环（关光栅尺） |
| 2084 / 2085 | 柔性齿轮比 N / M | 按丝杠螺距算，如 10mm 直联：N/M = 1/100 |
| 2024 | 位置反馈脉冲数 | 典型 12500（以电机规格为准） |
| 1821 | 参考计数器容量 | 电机转一周的位置脉冲数 |
注意三点：改半闭环只是临时抢修，定位精度退回丝杠/轴承级，恢复后要尽快修光栅尺；改回全闭环须重做螺距补偿和参考点；有些机型还要同步看 1815#4（APZ）、#5（APC）。半闭环跑稳了 → 问题在光栅尺这一侧（线、安装、污染、尺本身）；半闭环也报警 → 问题在内装编码器或伺服侧。
七、小结与延伸阅读
SV0381/0384/0385/0386/0387 这一族，本质是”外置检测器反馈链路的信号质量报警”，根因八成在接地与屏蔽，不在零件。记住三句话：看报警括号认”外置”、屏蔽层单点就近接地、先屏蔽改半闭环做隔离再换件。延伸阅读：FANUC 伺服放大器更换实操 · 伺服惯量比与负载惯量比设定 · FANUC 诊断四画面速查
常见问题
SV0387 出现了就一定是光栅尺坏了、必须找厂家吗？
不一定。SV0387 是这一组里官方明确”转出去”的条目——外置检测器的判据标准不在 FANUC 手册里，所以建议联系尺厂。但出现前请先把 SDU 供电、反馈线屏蔽接地、光栅尺污染/安装都排除一遍；线缆和供电问题占这类报警的大头，并不等于尺本体报废。
屏蔽光栅尺改成半闭环后精度会差多少，能长期用吗？
半闭环丢掉了光栅尺的真实位置闭环，精度由丝杠和轴承决定，通常明显低于全闭环。建议只作临时抢修恢复生产，尽快修复光栅尺；而且改回全闭环要重做螺距误差补偿和参考点。长期带病运行会掩盖机械磨损，不推荐。
报警内容里带”外置”和不带”外置”的 SV 报警，区别在哪？
“外置 / EXT”表示位置数据来自光栅尺等分离型检测器；不带”外置”的同类报警（SV0361 相位异常、SV0364 软相位、SV0368 串行数据错误、SV0369 数据传送错误）对象是伺服电机内置编码器。看报警内容括号即可区分，两者排查方向（线缆/编码器/伺服侧）不同，别混为一谈。
