FANUC 伺服放大器更换实操:断电放电 5 分钟、拆装顺序、电机 ID 与参数写回、换完必做的三项验证

伺服放大器是数控机床上最贵、也最”赌不起”的部件之一:换对了,一小时下线;换错了,上电就是一串报警,运气差还会撞机。这篇按 FANUC αi / βi 系列的官方参数口径,把一次完整更换拆成九步——从”该不该换”开始,到断电放电、拆装顺序、电机 ID 与参数写回、FSSB 设定,最后是换完必做的三项验证。文末给报警与关键参数两张对照表。

相关阅读:该不该修还是该换,先看这张决策表 伺服放大器坏了修还是换?一张决策表和四个成本项;动手前必做的数据备份见 FANUC 数据备份与恢复完整教程;伺服报警号速查见 FANUC 伺服报警代码对照表 SV0301-SV0441。

一、动手之前:先判断该不该换,再决定怎么换

放大器损坏的表现(上电报警、负载表异常、伺服ready 信号起不来)和”是不是放大器本身坏了”是两回事。先花十分钟读一遍 伺服放大器修换决策表:修还是换,比的是四个成本项——备件价与货期、停机损失、修复方的检测能力与质保、同类故障复发史。报价单只覆盖第一项,拿报价单直接拍板是最常见的亏。

决定换之后、断电之前,有两件事必须做:

  1. 数据备份。SRAM(含伺服/主轴参数)、PMC 程序、梯形图、宏变量、螺距误差补偿值——按 ALL I/O 全备份流程走一遍。新放大器上电初始化有可能触发参数区变动,没有备份等于把机床押上赌桌。
  2. 原参数留底。该轴的关键参数逐项拍照或笔录:No.2020(电机 ID)、No.2001(AMR)、No.1820(CMR)、No.2022(方向)、No.2023 / No.2024(速度/位置脉冲数)、No.1821(参考计数器容量)、No.2084 / No.2085(FFG)。这些项在初始化后要靠写回或核对恢复,抄不到就现场推,一推就是半夜。

备件核对三件事:型号与额定电流匹配(放大器铭牌的电机型号代码 A06B-XXXX 与电机手册对照)、轴数一致(单轴/双轴模块的轴分配不同)、接口版本(FSSB 光纤接口类型)。备件错了,后面全白做。

🚨 一条硬规矩:本文所有参数项号以 FANUC αi / βi 系列参数手册与你本机的手册为准,不同系列/版本存在差异;现场以实测和本机手册为最终依据。

二、断电与放电:5 分钟不是建议,是顺序

换放大器的第一步不是拆螺丝,是把电真正断干净:

  1. 切断机床总电源(配电箱侧),不是按面板上的急停——急停只切断伺服使能,主电源和放大器母线上依然带电。
  2. 等待约 5 分钟。αi / βi 放大器直流母线电容放电需要时间,具体等待时长以本机手册为准,多数机型要求 5 分钟以上。
  3. 验电。万用表测量主端子 P–N 间电压,确认已降到安全值以下;不验电就动手,等于把生命安全交给”应该放完电了”。
  4. 挂牌上锁(LOTO)。切断点的开关挂”有人作业、禁止合闸”,钥匙自己保管;多人作业时逐一登记。
  5. 防静电。手摸放大器主板前戴防静电手腕或先摸接地金属;模块、光纤接口取下的防尘帽立刻盖回。

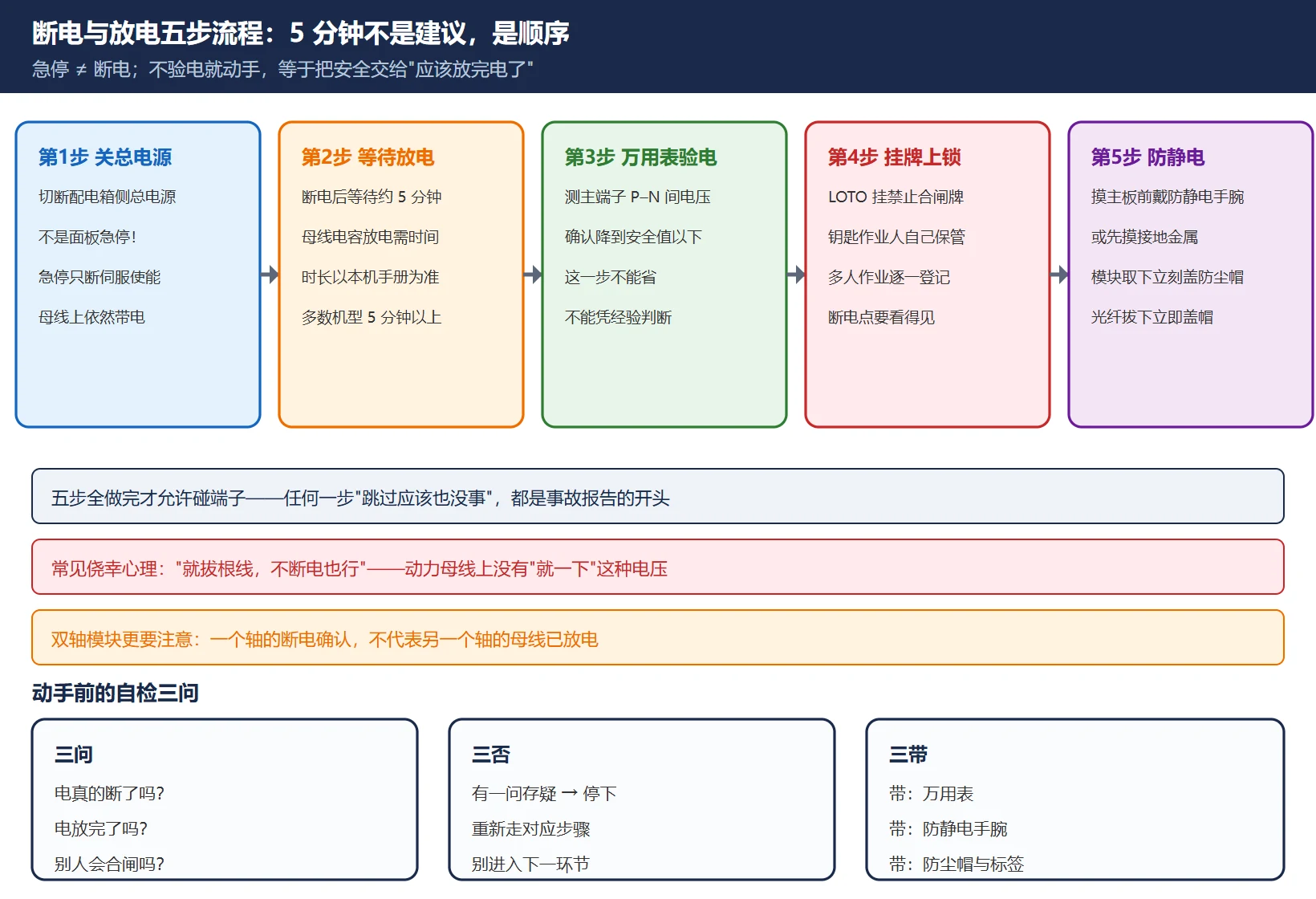

FANUC 伺服放大器更换安全流程图:先关总电源而非急停,等待约 5 分钟电容放电,万用表验电 P-N 电压归零,挂牌上锁并戴防静电手腕后再开始拆机

三、拆机顺序:先标记、再拔线、后拆螺丝

广告

顺序反了的代价是装机时猜接线。标准顺序:

  1. 拍照留底。拆之前给接线盒、光纤走向、模块位置拍全景照,能省掉装机时一半的回忆成本。
  2. 先拔信号线与光纤。FSSB 光纤握住接头根部垂直拔出,严禁弯折(弯曲半径过小会直接损伤光纤导致通信故障),拔下后立即盖防尘帽。
  3. 再拔动力线。动力线接线端子逐一标记相序(L1/L2/L3 进线、U/V/W 出线到电机),双轴模块注意两个电机的出线不要记混。
  4. 最后拆固定螺丝。模块较重,双手托底;上方有遮挡的机型注意拆卸路径,别让重量压在端子上。
  5. 旧机去向。待修/待退的旧放大器同样拍照记录型号、序列号、故障时的报警号——这是后面找供应商质询的凭据。

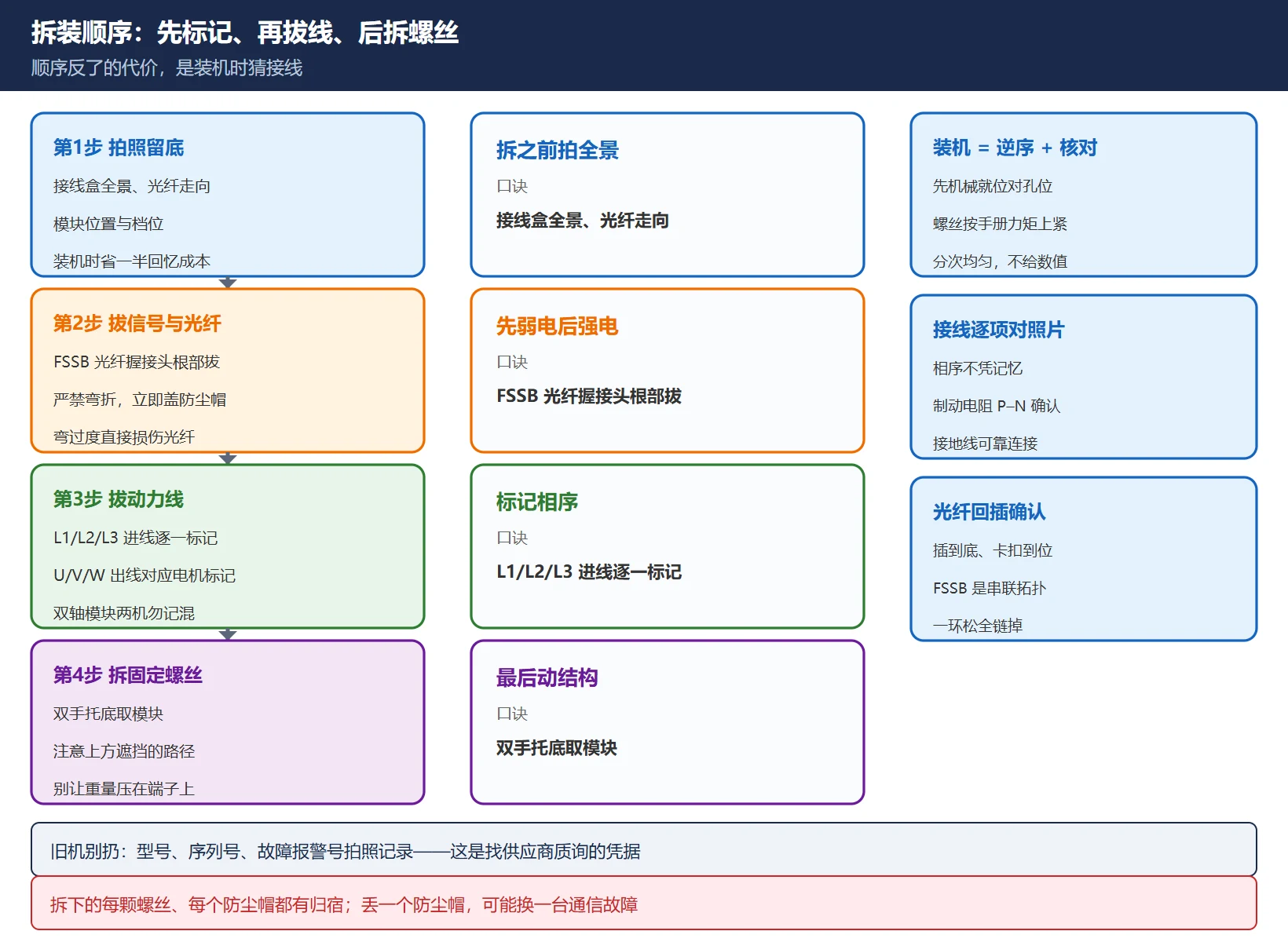

FANUC 伺服放大器拆装顺序图:先拍照标记接线与光纤走向,再拔 FSSB 光纤盖防尘帽,然后拔动力线并标记相序,最后才拆固定螺丝双手托底取下模块

四、新放大器上机:机械安装与接线核对

装机按拆机的逆序做,但每一步都多一道核对:

  • 机械就位:对齐安装孔位,固定螺丝按本机手册规定的力矩分次均匀拧紧——不给具体数值,不同模块力矩不同,以手册为准。
  • 接线核对:对照第三步的照片逐项过——L1/L2/L3、U/V/W(相序不能凭记忆)、P–N 制动电阻接线(接了制动电阻的机型确认接线与跳线)、接地线可靠连接。
  • 双轴模块:确认两个轴的电机出线与轴号对应关系,装反了后面方向验证必炸。
  • 光纤回插:确认插到底、卡扣到位;FSSB 是串联拓扑,中间任一环节接触不良都会让整条链路掉链子。

五、参数写回:电机 ID No.2020 与初始化位 No.2000#1

接线完成、上电前,把参数路径准备好。两条路按机型选:

  • 0i-D / 30i-B 等新型号:PARAMETER SETTING SUPPORT(参数设定支持)→ SERVO SETTING 画面,按引导逐轴设定电机 ID 等初始化项目。
  • 传统参数画面:先把参数写入开关打开,并把 No.3111#0(SVS)置 1,伺服设定(SV SET)画面才会显示出来。

核心动作是两项:

  1. 写入电机 ID:No.2020。电机 ID 是电机型号对应的代码,从电机铭牌上的型号(A06B-XXXX 格式)查电机参数手册获得,不是放大器上电”自动知道”的。写错电机 ID,轻者特性不匹配、重者上电即报警。
  2. 初始化:No.2000#1 置 0 → 断电 → 重新上电。系统按写入的电机 ID 执行放大器与电机的自动初始化;初始化完成后出现 PW0000 “PLEASE TURN OFF POWER” 提示,按要求断电再上电,成功后该位自动变为 1。看到 PW0000 别当故障——它在说”我忙完了,请重启”。

其余参数按第一节的留底核对/写回:No.2001(AMR)、No.1820(CMR)、No.2022(方向)、No.2023 / No.2024(速度/位置脉冲数)、No.1821(参考计数器容量)、No.2084 / No.2085(FFG)。逐项核对,对不上先停手查原因,不要”差不多就过”。

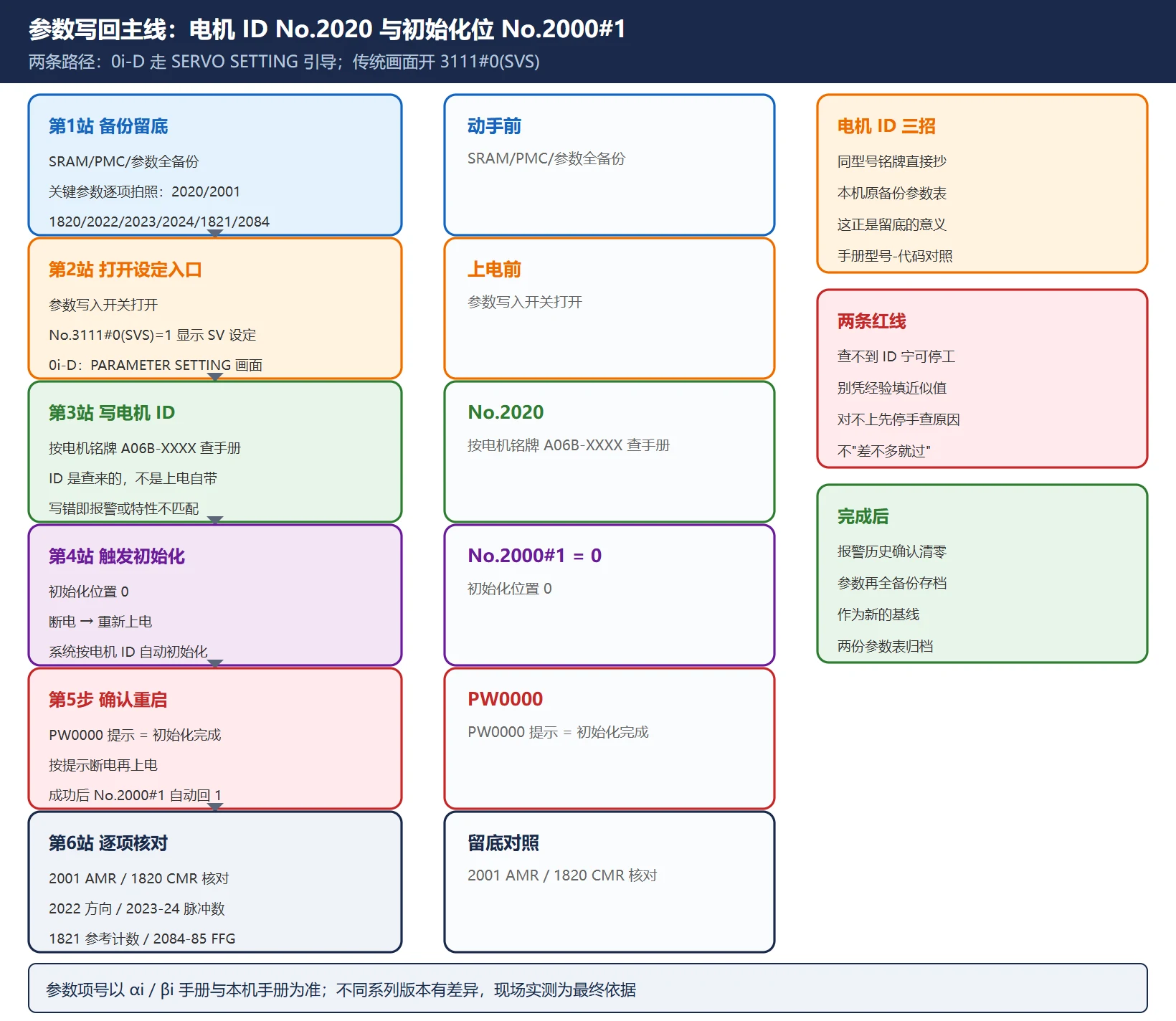

FANUC 伺服放大器参数写回主线图:先备份并记录原参数,打开参数写入与 3111#0 SVS 画面,写入 No.2020 电机 ID,No.2000#1 置 0 断电重启触发初始化,PW0000 提示后再断电上电确认初始化位自动回 1,最后逐项核对 CMR 方向脉冲数参考计数器 FFG

六、FSSB 光纤与放大器数量设定

FSSB 是 CNC 与各轴放大器之间的高速串行总线,换模块后最容易在这里翻车:

  • 放大器数量识别:把 No.1902#0(FMD)置 1 执行 FSSB 自动设定,让系统重新识别在线放大器数量与轴分配;识别期间 CNC 侧会显示相应提示,完成后该位回 0。
  • SV5136 的含义:放大器数量少于 CNC 侧设定数量时报出。现场三大原因——光纤接反(TX/RX 对调,FSSB 光纤有方向性)、光纤未插到底或卡扣未到位、中间轴模块掉链(串联拓扑里任一环松了,后面全丢)。按此顺序查,比拆模块换线快得多。
  • 光纤即耗材:有折痕、接头进灰的光纤直接换,别擦擦继续用——间歇性通信故障能拖掉你一整个周末。

七、换完必做的三项验证

参数写完、报警清零,不等于完工。按顺序做三项验证,缺一项不放行:

  1. 绝缘与接地检查(断电状态)。动力线对地绝缘、接地连续性按本机手册要求测量——新装机的螺丝没拧紧、线皮被压破,都是这一步才能发现的问题。阻值标准以手册为准,不给统一数值。
  2. 空运行。伺服上电,手动 JOG 低速点动,正反两个方向各试;盯负载表/电流显示(空载应明显低于额定)、听有无异响、摸外壳温度。任何一相电流明显偏低或偏高,立刻停——大概率是相序或电机线问题。
  3. 带载与方向验证。方向必须在回零/移动前确认:No.2022 方向设定错或电机相序错,一动就是撞机,没有侥幸。确认方向无误后做参考点返回、定位精度抽测,最后试切一件,比对尺寸与表面质量。

试切满意,再回头看一眼报警历史:确认没有残留的 SV 报警被”清除”了但根因还在——换过模块的机床,至少观察一个完整班次的运行。

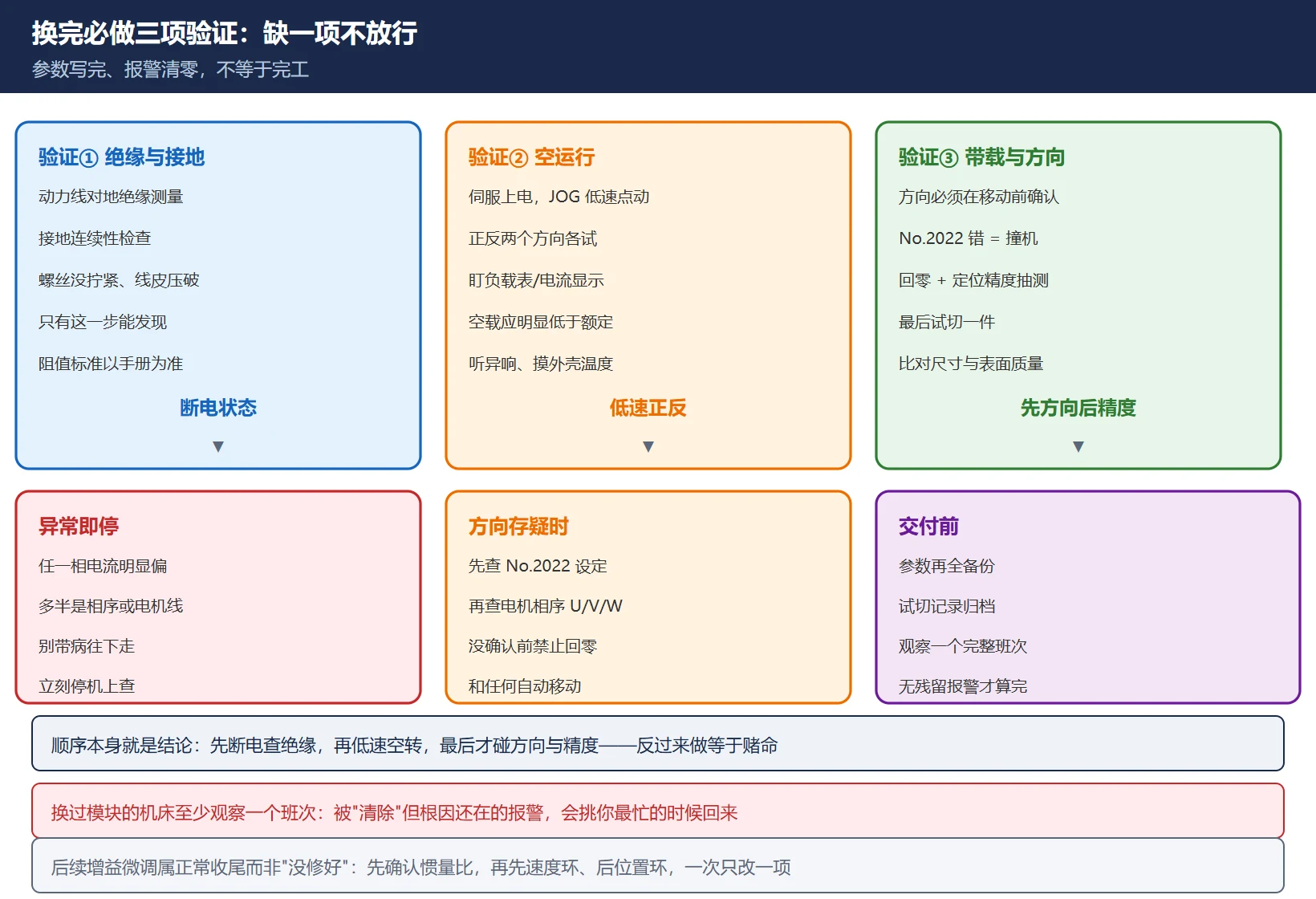

FANUC 伺服放大器更换后三项验证主线图:先断电做绝缘与接地检查,再空运行 JOG 低速正反转盯负载表听异响,最后确认 No.2022 方向无误后回零测定位精度并试切一件,观察一个班次无残留报警

八、报警与关键参数对照表

表 1 本主题相关报警与提示

广告
报警/提示与什么相关现场处置方向
SV0417初始化参数(含电机 ID No.2020)设定值非法/异常核对 No.2020 电机 ID 与初始化参数;查电机铭牌型号对手册
SV5136FSSB 放大器数量少于设定数量查光纤方向/插接到位/串联中间模块
PW0000 “PLEASE TURN OFF POWER”初始化完成,要求断电重启属正常提示:断电再上电,确认 No.2000#1 自动回 1

表 2 更换流程涉及的关键参数速查

参数名称本次流程中的角色
No.2020电机 ID按电机铭牌型号查手册写入,写错即报警
No.2000#1初始化位置 0 → 断电重启触发初始化,成功自动回 1
No.2001AMR与放大器/电机规格相关,留底核对
No.1820CMR(指令倍乘比)留底核对,影响每脉冲移动量
No.2022电机方向方向验证出错先查此项与相序
No.2023 / No.2024速度/位置脉冲数留底核对,与检测器反馈形式相关
No.1821参考计数器容量留底核对,影响回零栅格间距
No.2084 / No.2085FFG(前馈增益)留底核对,影响跟随误差与轮廓精度
No.3111#0SVS(SV 设定画面开关)置 1 才能显示伺服设定画面
No.1902#0FMD(FSSB 自动设定)置 1 自动识别放大器数量与轴分配

完整伺服报警清单见 FANUC 伺服报警代码对照表 SV0301-SV0441;PS/BG/SR 系统类报警见 FANUC 基本 PS/BG/SR 报警代码大全。

九、收尾:交付清单与后续观察

换完不等于结束,交付前四件事:

  1. 参数再备份。初始化后的参数状态与装机前不同,按 数据备份流程再走一遍全备份,作为新的基线存档。
  2. 参数表拍照归档。第二节留底 + 初始化后现值,两份一起存档;下次同类故障,这就是你最值钱的资料。
  3. 试切记录。试切件的尺寸、表面质量、所用程序与参数版本一并记录,作为交付验收凭据。
  4. 增益微调的预期管理。新模块的电流环特性与旧件可能有差异,若试切出现跟随误差偏大或轻微振纹,属正常后续工作而非”没修好”——按 伺服增益参数调整教程处理;振动分类判读见 伺服振动、过冲、异响排查表;需要重新辨识惯量比时见 FANUC 伺服惯量比测算与辨识。

延伸阅读

常见问题

换了放大器一上电就报 SV5136,是什么原因?

SV5136 表示 CNC 侧设定的放大器数量多于实际识别到的数量。按顺序查三处:① FSSB 光纤方向接反(光纤有方向性,TX/RX 对调即断链);② 光纤接头未插到底或卡扣未到位、接头进灰;③ 串联拓扑中中间轴模块的光纤松脱——一环掉链,后面的轴全部丢失。都没问题再执行 No.1902#0(FMD)FSSB 自动设定重新识别。频繁出现且光纤无物理损伤时,更换光纤试试。

电机 ID(No.2020)查不到怎么办?

电机 ID 不是放大器上电自动获得的,必须以电机铭牌上的电机型号(A06B-XXXX 格式)为准,查该型号对应的电机参数手册获得代码。现场三招:① 看同型号电机铭牌直接抄;② 从本机备份的参数表里找原值(这正是更换前留底的意义);③ 查电机手册型号-代码对照表。查不到时宁可停工查证,也不要凭经验填一个接近的值——写错电机 ID 轻者特性不匹配,重者上电报警。

换放大器后必须重新调整伺服增益吗?

不一定。先按本文第七节完成三项验证:方向、空载负载表、试切。如果试切出现跟随误差偏大或振纹,再考虑微调——原因是新模块电流环特性可能与旧件有差异。调整走标准流程:先确认惯量比是否需要重新辨识(见惯量比一文),再按先速度环、后位置环的顺序调增益与 FFG,一次只改一项。换件后”有点不一样”和”没修好”是两回事,先用数据区分。
