FANUC 伺服惯量比怎么测怎么算？手算公式 + 参数 2021 辨识 + Servo Guide 与 AI Servo Tuning 实操

说明：本文不替代 FANUC 官方参数手册。文中参数号以 0i/16i/18i/21i/30i 系列常见手册为准，涉及功能启用请查本机手册并确认选项是否具备；不同软件系列参数号可能不同。

惯量比是什么：JL / JM 与它对增益上限的物理约束

惯量比指的是负载惯量 JL 与电机转子惯量 JM 的比值（JL/JM）。它决定了一台伺服系统”甩得动多大负载、还能不能稳定”——比值越大，电机要推的”外圈”越重，速度环就得降增益来求稳，否则一加速就振、一换向就过冲。

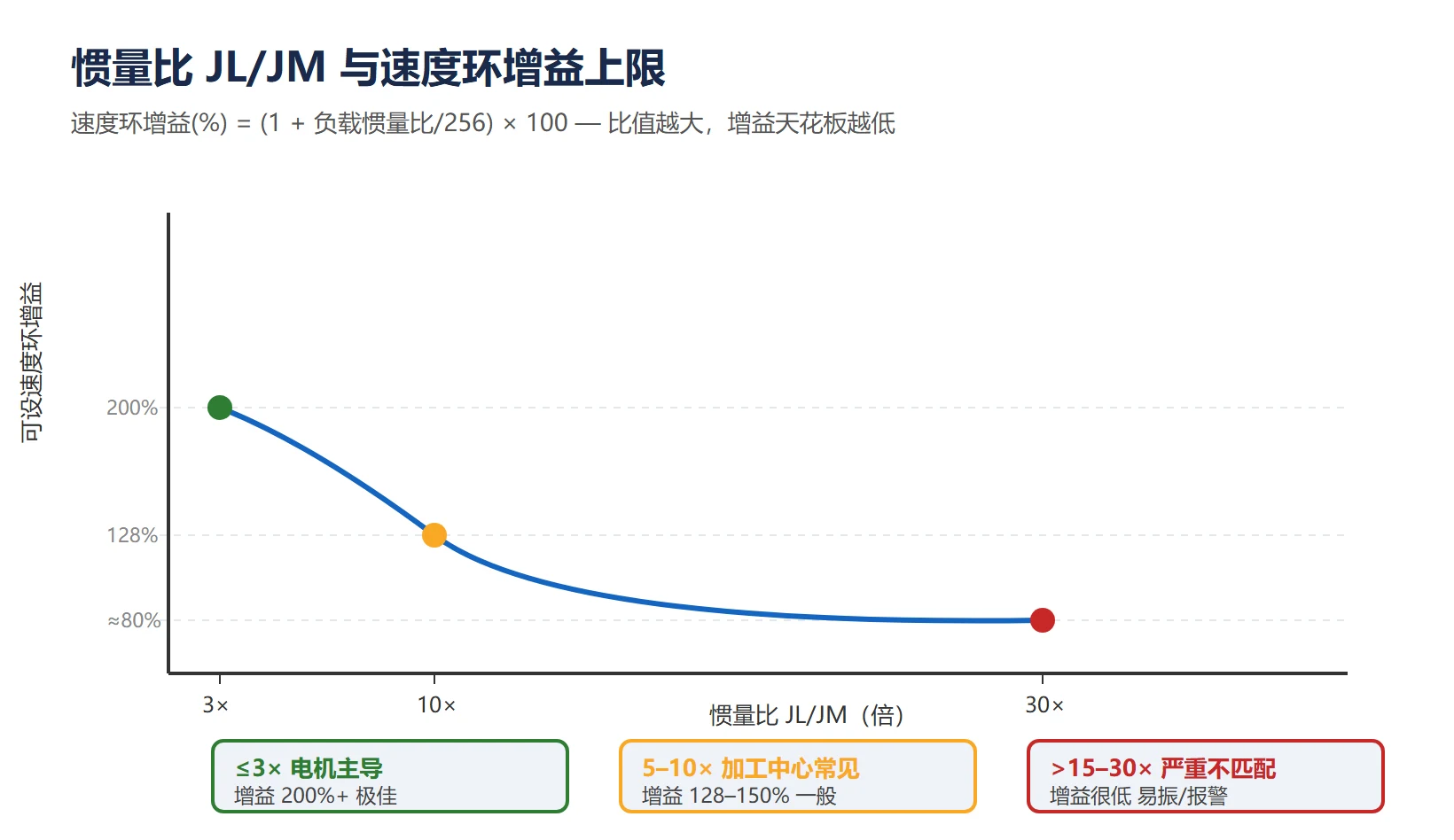

FANUC 把负载惯量比直接做成一个参数 2021，并给出了它和速度环增益的硬性换算关系：

速度环增益 (%) = (1 + 负载惯量比 / 256) × 100

也就是说，2021 里写的数值越大，系统自动算出的速度环增益越高、响应越快，但也越容易激发机械共振。调参的本质就是在这根绳上找平衡点：增益高 = 响应快精度高但易振；增益低 = 稳定但跟随误差大、轮廓精度差。

表 1　惯量比区间与可设增益上限 / 稳定性对照

惯量比 JL/JM	物理含义	可设速度环增益	稳定性	现场建议
≤ 3×	电机惯量主导	较高（200%+）	极佳	高速轻载轴，可放心提增益
3–5×	良好匹配	150–200%	好	磨床进给轴典型区间
5–10×	可接受	128–150%（2021 默认区）	一般	加工中心常见，留意振动
10–15×	偏大	需降增益	临界	优化机械或换大转子惯量电机
> 15–30×	严重不匹配	很低	易振 / 报警	必须减载或重新选型

惯量比严重不匹配时，系统往往不是”精度差一点”，而是直接触发 SV0401 等伺服报警。所以”惯量比合不合理”是伺服调试的第一道关。

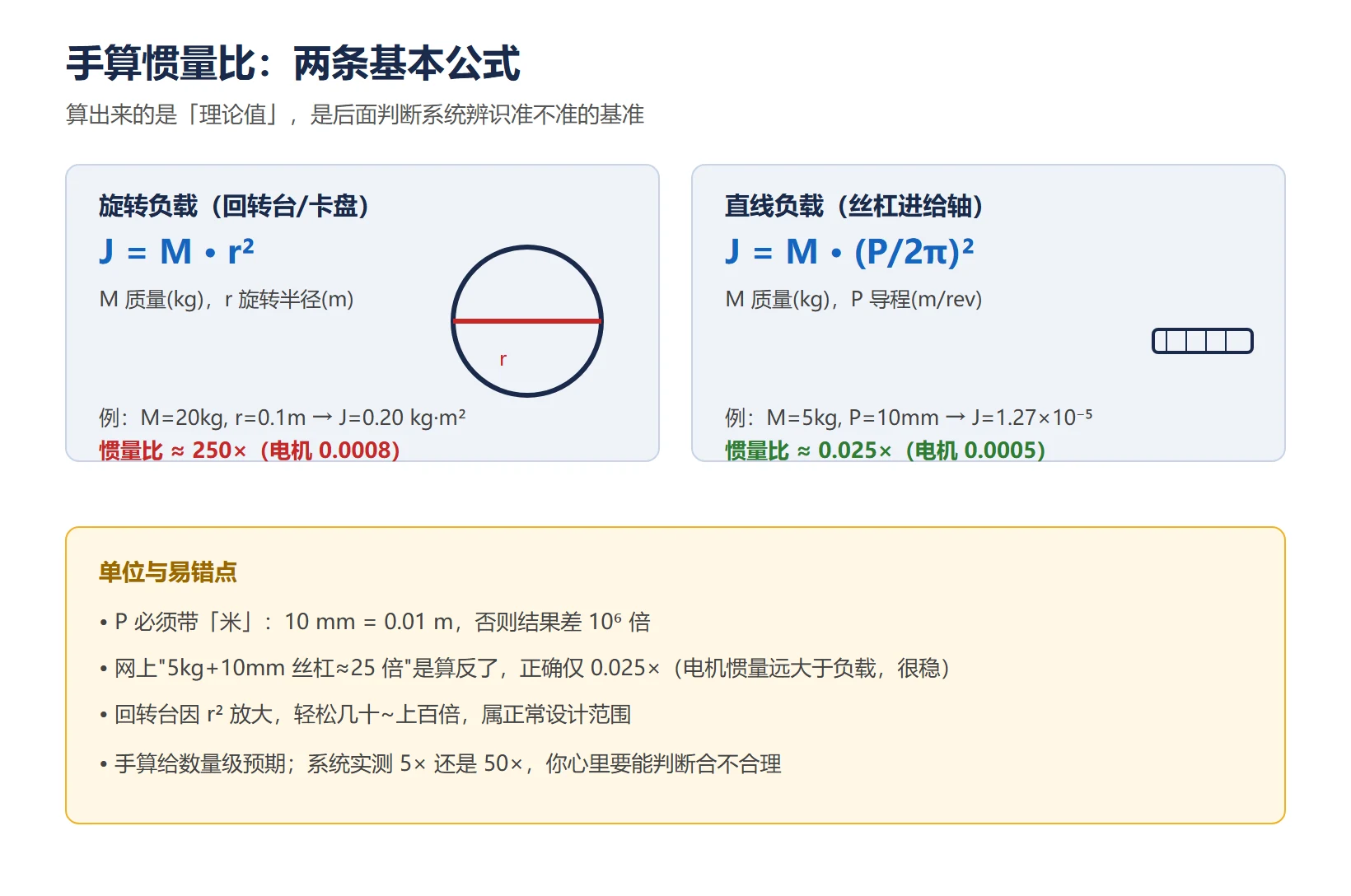

手算：旋转负载 J=M·r²、直线负载 J=M·(P/2π)²，附算例

手算得到的是理论惯量比——它是后面做系统辨识、判断”测出来准不准”的基准。两条基本公式：

• 旋转负载（回转工作台、卡盘、飞轮）：J = M · r²，M 是质量（kg），r 是旋转半径（m）。
• 直线负载（丝杠进给轴、齿轮齿条）：J = M · (P / 2π)²，P 是导程（m/rev，即每转走动的距离）。

注意单位必须统一成 kg·m²：P 用”米”而不是”毫米”带进去。

表 2　手算算例（旋转负载与直线负载各一）

类型	已知量	公式	负载惯量 JL	电机惯量 JM	惯量比 JL/JM
旋转负载（回转工作台）	M=20 kg，r=0.1 m	J = M·r²	0.20 kg·m²	0.0008 kg·m²	约 250×
直线负载（丝杠进给轴）	M=5 kg，导程 P=10 mm	J = M·(P/2π)²	1.27×10⁻⁵ kg·m²	0.0005 kg·m²	约 0.025×

对比很直观：同样标称”惯量比”，回转工作台因为半径平方的放大，动辄几十倍甚至上百倍；而一根 10 mm 导程丝杠上挂 5 kg 轻载，负载惯量只有电机的 2.5%（比值 0.025），电机惯量远大于负载，反而非常稳。网上常说的”5 kg 负载、10 mm 丝杠、电机 0.0005，算出来约 25 倍”是算反了——正确结果只有 0.025×，想看高比值场景应该用回转工作台或大质量工作台来举例。

手算这步的价值不在”算出精确值”，而在于给你一个数量级预期：后面系统测出来是 5× 还是 50×，你心里要能判断合不合理。

机床典型值参考：磨床进给轴 2–5 倍、加工中心 5–10 倍

不同机床、不同轴的”正常惯量比”差别很大，给个量级感：

• 磨床进给轴：通常 2–5×。磨床追求平稳、超精，负载轻、刚性好，惯量比天然低。
• 加工中心进给轴：常见 5–10×。工作台+鞍座+工件质量不小，导程又多为 10–16 mm，落到电机轴上就是这个量级。
• 回转工作台 / 大直径卡盘：常常 30× 甚至上百倍。这是设计常态，关键看系统能否稳定驱动，而不是”越大越错”。

经验法则：≤ 10× 算良好，≤ 5× 算优秀；超过 15–30× 就要警惕——要么机械设计有优化空间（空心轴代替实心轴、铝件代替钢件、减小夹具质量），要么该选转子惯量更大的电机。

系统辨识法：参数 2021（顺手澄清网上混乱的参数号）

FANUC 官方启动手册（B-64304EN，0i-C/D 等）明确写着：

• 参数 2021 = 负载惯量比（LDINT），出厂默认 128；
• “轴运动时若振动，按 128 → 64 → 0 依次递减”；
• 换算实例：速度环增益 150%↔2021=128、200%↔256、250%↔384、300%↔512。

也就是说，2021 才是负载惯量比的标准参数，全站只此一个。但网上关于”惯量比参数号”的说法非常乱，这里一次澄清：

表 3　网上流传的”惯量比参数号”澄清

网上流传的号	实际是什么	结论
2021	负载惯量比（LDINT），官方标准参数	✅ 用它
2020	电机类型代码（从放大器内部表选电机型号）	❌ 不是惯量比
1913	FSSB 从站地址转换表（ATR）/ 15i 双轴同步误差上限	❌ 与惯量比无关
384	负载惯量比的一个”取值”（对应 250% 速度环增益）	❌ 它是值，不是参数号

所以”P2021 / 1913 / 384 各说各话”的混乱，本质就一句话：正确参数只有一个 = 2021，其余要么是别的参数、要么是把”值”当成了”号”。

除了手动写 2021，还可以让系统自己测：通过伺服调整画面 / Servo Guide 的”自动惯量测量”功能，系统让轴小幅往复运动、识别机械特性，把结果直接写进 2021。触发参数随系列不同（例如 0i-MC 为 8601#0 = 1 后点动轴），具体以本机手册为准——测量前确保轴空载、工作台在行程中央、按标准速度运行。

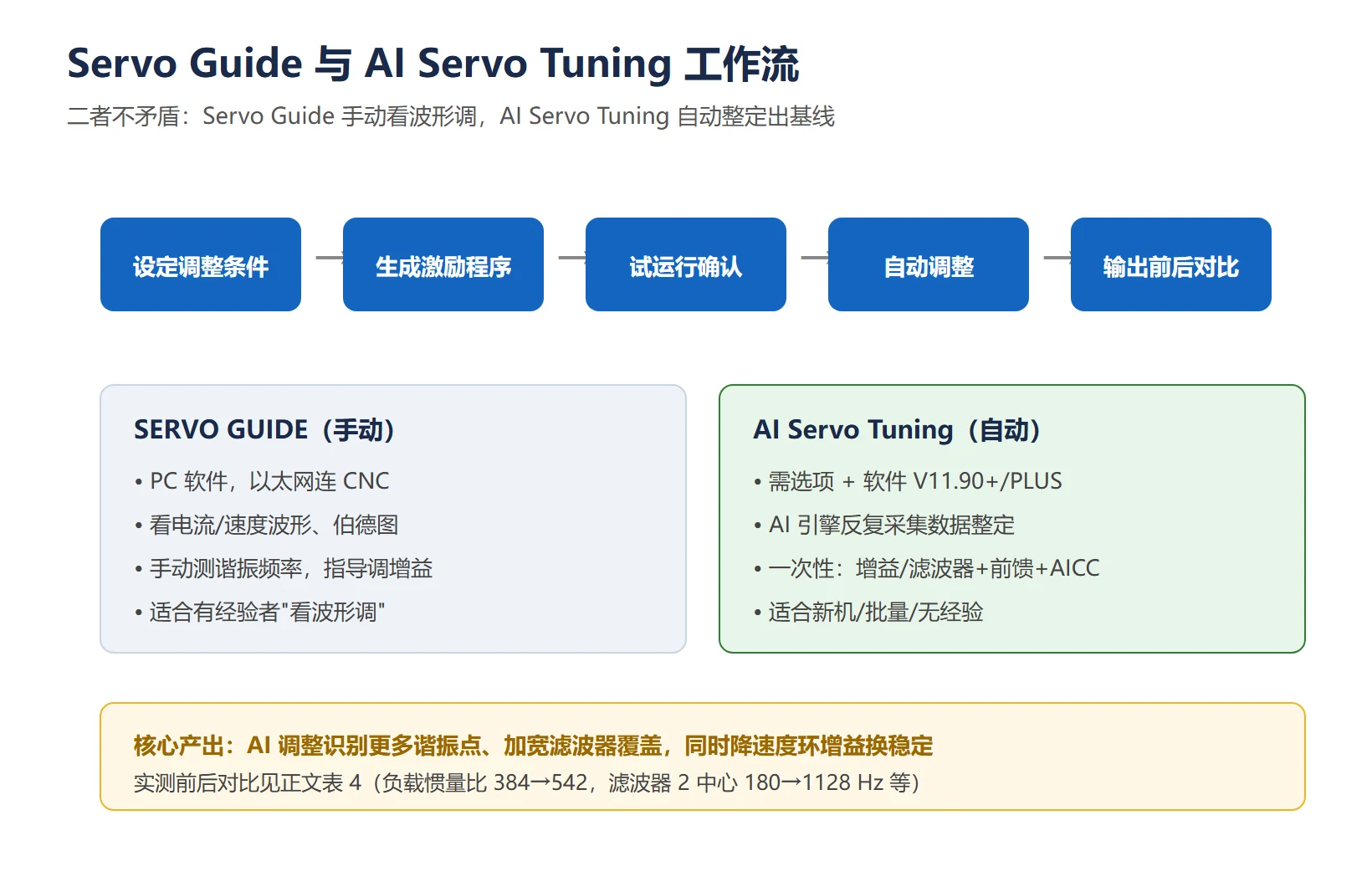

用 Servo Guide / AI Servo Tuning 做自动惯量估计与增益推荐

两个层级的工具，别混为一谈：

• SERVO GUIDE（PC 端伺服调整软件，以太网连 CNC）：看电流/速度波形、伯德图，手动测量机械谐振频率，指导你调增益和滤波器。适合有经验的人”看着波形调”，比凭手感可靠得多。
• AI Servo Tuning / SERVO GUIDE PLUS（需对应选项 + 软件 V11.90+ / PLUS V1.0+）：用 AI 引擎反复采集数据、自动整定。一次操作同时完成三件事——AI 增益/滤波器调整、AI 前馈、AICC 加减速调整。对没有伺服调试经验的人、或新机批量复制参数，最省力。

典型工作流：设定调整条件（标准 / 强调响应 / 强调稳定 / 自定义）→ 生成激励测试程序（在行程上/中/下或左/中/右多点测量，最多 50 个位置）→ 试运行确认不与机床干涉 → 启动自动调整 → 输出”调整前 / 调整后”参数对比。

AI Servo Tuning 前后的参数对比表

下面这张表是台中精机技术专栏公布的单轴 AI Servo Tuning 实测前后对比，很有参考价值（”—”表示调整前未启用该滤波器）：

表 4　AI Servo Tuning 实测前后参数对比（来源：台中精机技术专栏，单轴调整）

参数项	调整前	调整后	变化说明
负载惯量比	384	542	实测后写入 2021，惯量比变大
滤波器 1 中心频率 (Hz)	400	369	谐振点被重新识别、下移
滤波器 1 带宽 (Hz)	200	365	带宽加宽
滤波器 1 衰减 (%)	15	2	衰减变浅
滤波器 2 中心频率 (Hz)	180	1128	高频谐振被识别出来
滤波器 2 带宽 (Hz)	30	949	大幅加宽
滤波器 2 衰减 (%)	60	21	衰减变浅
滤波器 3 中心频率 (Hz)	—	2689	新增第三滤波器
滤波器 3 带宽 (Hz)	—	702	新增
滤波器 3 衰减 (%)	—	10	新增
HRV 速度增益倍率 (%)	350	138	降增益换稳定
切削时速度增益倍率 (%)	150	100	降增益

核心逻辑看得很清楚：AI 调整会识别更多谐振点、把滤波器覆盖加宽，同时把速度环增益倍率降下来换稳定。它不是”无脑加增益”，恰恰相反——很多场景是降增益 + 加滤波器来消振。

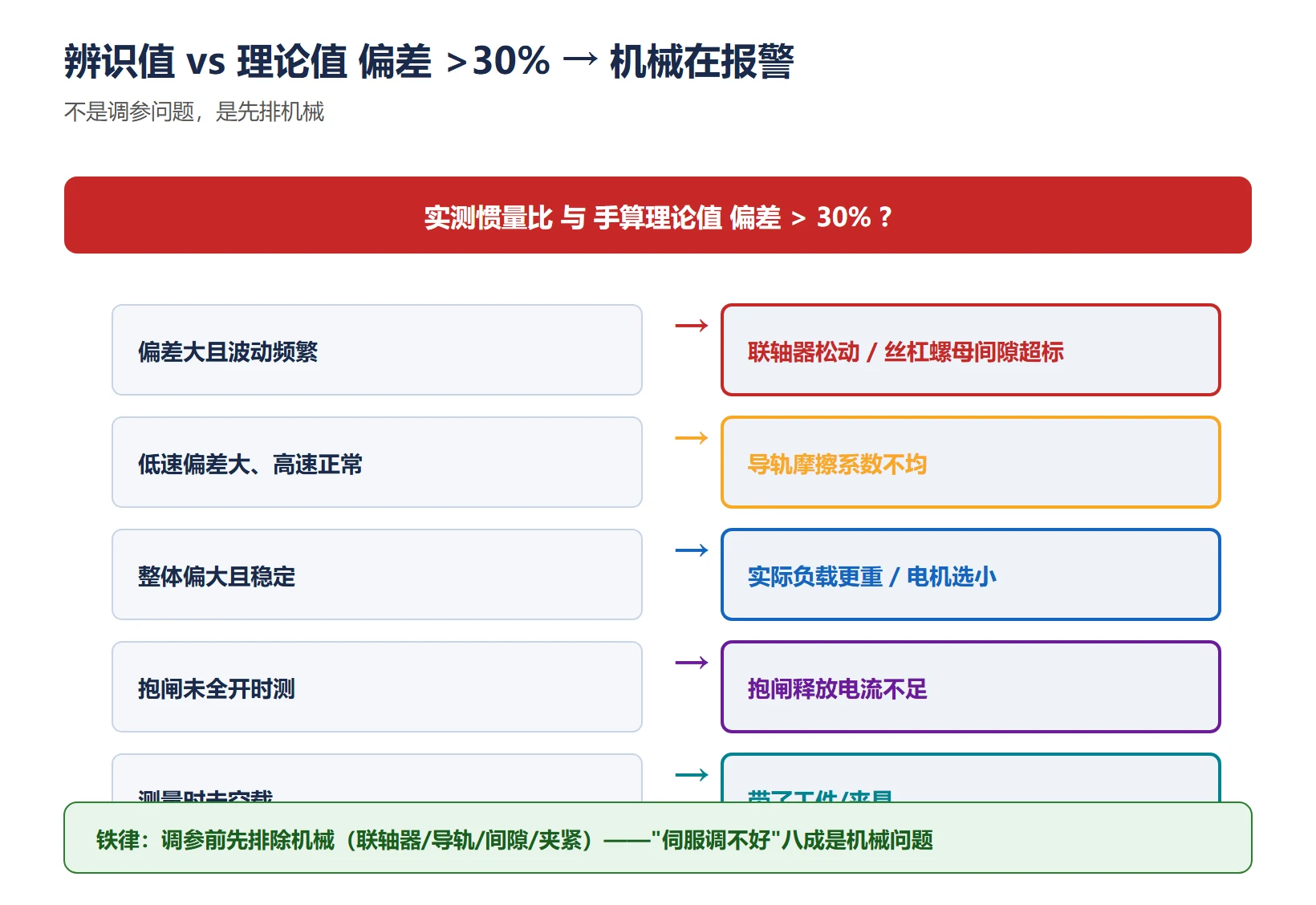

辨识结果与理论值偏差 >30% 说明机械有问题

手算的理论值，和 Servo Guide / 自动测量得到的实测值，如果偏差超过 30%，基本不是调参问题，而是机械在报警。这条经验现场极好用：

表 5　偏差特征 → 机械故障对照

偏差特征	可能的机械原因	排查动作
偏差过大且波动频繁	联轴器松动 / 丝杠螺母间隙超标	重新紧固联轴器、检查预紧力
低速偏差大、高速正常	导轨摩擦系数不均	检查润滑脂型号（建议 NLGI 2 锂基脂）、清理导轨
整体偏大且稳定	实际负载比估算重（夹具/工件）或电机选小	复核负载，考虑换大转子惯量电机
抱闸未全开时测	抱闸释放电流不足，电机带闸运转	量抱闸供电电压是否在规格内
测量时未空载	带了工件/夹具一起测	空载、工作台中央、标准速度下重测

一句话：调参前先排除机械（联轴器 / 导轨 / 间隙 / 夹紧）——”伺服调不好”八成是机械问题，不是参数没调到。

陷波滤波器怎么手动设（先纠正一个常见误解）

网上常把 2040 / 2041 当成伺服陷波滤波器，但查 16i 参数手册，2040 / 2041 实际是”电机停止时的电流环增益”相关项（用来消除停机异音），并不是陷波滤波器。伺服的振动抑制滤波器（也叫陷波 / 谐振滤波器）在 FANUC 里是一组独立参数，号码随系列变化：

• 0i / 16i / 18i / 21i：常用 2113（中心频率）/ 2117（带宽）/ 2359–2368（衰减等，HRV 相关）；
• 0i-F / 30i：用另一组抑制滤波器参数（以本机手册为准）；
• 主轴陷波是 4048–4055 段（转矩指令路径），和进给轴不是一组。

手动设置步骤：

1. 用 Servo Guide 测出机械谐振频率（FFT 看 TCMD 扭矩指令的峰值）；
2. 设中心频率 = 谐振频率；注意谐振频率 < 200 Hz 时一般不使用抑制滤波器（按手册）；
3. 设带宽（中心频率 ≥ 600 Hz 时带宽设 40，否则 30）与衰减深度；
4. 重新跟踪，确认峰值被压低 ≥ 20 dB；若还有第二谐振点，再上第二组。

表 6　伺服振动抑制滤波器参数对照（号码随系列变化，以本机手册为准）

系列	中心频率参数	带宽参数	衰减 / 阻尼	备注
0i / 16i / 18i / 21i	2113	2117	2359–2368（HRV）	经典伺服抑制滤波器
0i-F / 30i	抑制滤波器组（查手册）	同组	同组	HRV5 / 伺服 HRV
主轴（30i / 31i）	4048	4052（Q/带宽）	4048–4055 段	转矩指令路径，进给轴不同

记住：2040 / 2041 是电流环”电机停止异音”参数，不是陷波，别照搬网文。谐振频率怎么测、增益怎么配合，可对照 1313 伺服振动过冲异响排查。

FAQ

FANUC 惯量比多少算正常？

一般把 JL/JM ≤ 10× 视为良好、≤ 5× 为优秀；超过 15–30× 说明负载惯量远大于电机，响应迟滞、易振动或报伺服报警，需要减载、优化机械或换大转子惯量电机。不同轴差异很大：回转工作台、大直径卡盘轻松到几十甚至上百倍，属正常设计范围，关键看系统能否稳定驱动，而不是单纯追求小数值。

惯量比测不准是什么原因？

多数不是参数问题，是机械或测量条件问题：① 联轴器松动、丝杠螺母间隙超标 → 偏差大且波动；② 导轨摩擦不均 → 低速偏差大、高速正常；③ 抱闸未完全释放，电机带闸运转 → 低速忽快忽慢；④ 测量时带了工件 / 夹具、未空载；⑤ 触发自动测量的参数设错（不同系列触发号不同）。先排机械，再谈调参。

AI Servo Tuning 和手动调增益哪个好？

两者不矛盾。AI Servo Tuning（需选项 + SERVO GUIDE PLUS / AI Servo Tuning 软件）适合新机调试、批量复制、缺乏经验时快速得到一组可用参数，并自动处理滤波器与 AICC；手动精调（1307 伺服增益参数调整）适合老手针对特定工况压榨精度。推荐做法：先用 AI 出基线，再按实际加工手感微调 2021 / 1825。
