FANUC 黑屏报警“SYS_ALM”报警介绍

一句话答案:FANUC 黑屏 SYS_ALM 是系统检测到无法维持正常动作时转入的特殊报警状态,会断开伺服/主轴励磁并切断 I/O Link;可从 IPL 监控器输出系统报警文件,报警分软件检测、硬件检测与周边软件检测三类。

FANUC 黑屏报警“SYS_ALM”报警介绍

CNC 在检测出不能维持系统正常动作的状态时,转移到系统报警状态的特殊

处理状态。

统报警状态时,在切换到CNC 画面的同时,执行下列操作:

(1)断开伺服、主轴放大器的励磁。

(2)切断I/O Link 的通信。

系统报警画面如下图:

发那科黑屏

一、输 出系 统报: 警信息的操作方法:

(1) 启动IPL 监控器。在发生系统报警时显示出系统报警画面的情况下,按下复位键。暂时断

开电源时,同时按住“-”和“.”通电。

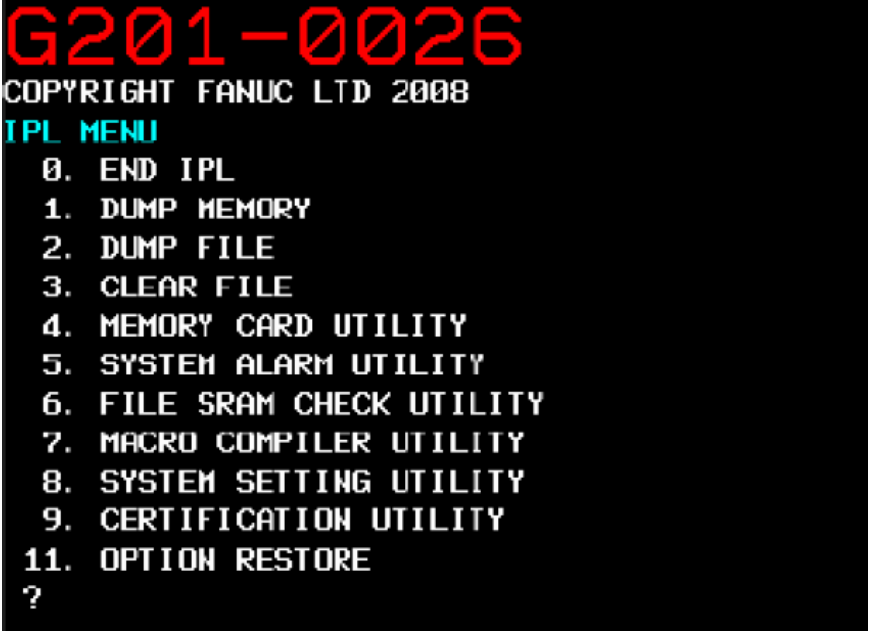

(2)在 IPL 监控器画面上选择“5. SYSTEM ALARM UTILITY”(系统报警公用程序)。

发那科黑屏

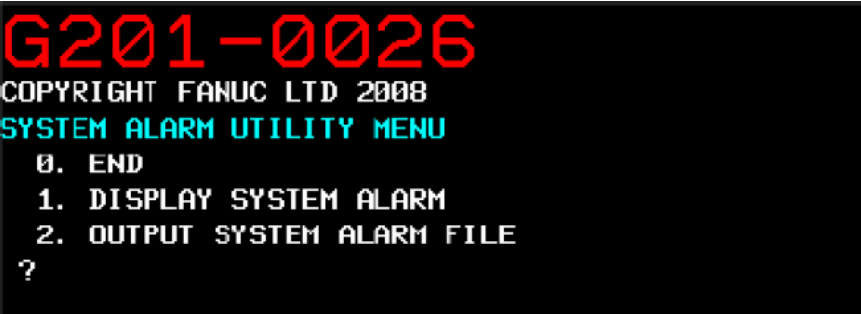

选择“2. OUTPUT SYSTEM ALARM FILE”(输出系统报警文件)

图片[3]-FANUC 黑屏报警“SYS_ALM”报警介绍

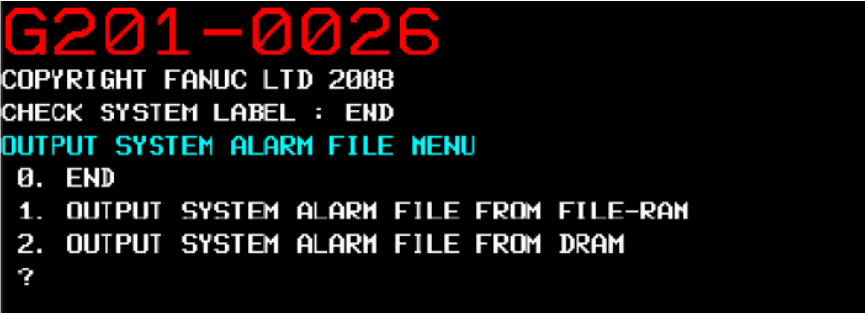

从系统报警画面执行IPL 监控器时,选择

“2. OUTPUT SYSTEM ALARM FILE FROM DRAM”(从DRAM 输出系统报警)。暂时断

开电源,输入1,选择

“1. OUTPUT SYSTEM ALARM FILE FROM FILE-RAM”(从文件 RAM 输出系统报警)。

图片[4]-FANUC 黑屏报警“SYS_ALM”报警介绍

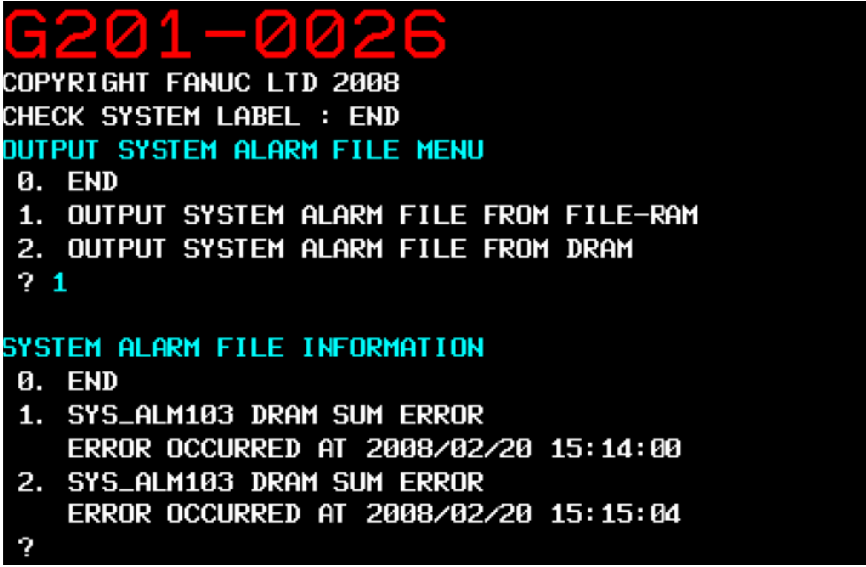

在(4)中选择1时,显示出所保存的系统报警的列表,输入希望输出的文件号。

图片[5]-FANUC 黑屏报警“SYS_ALM”报警介绍

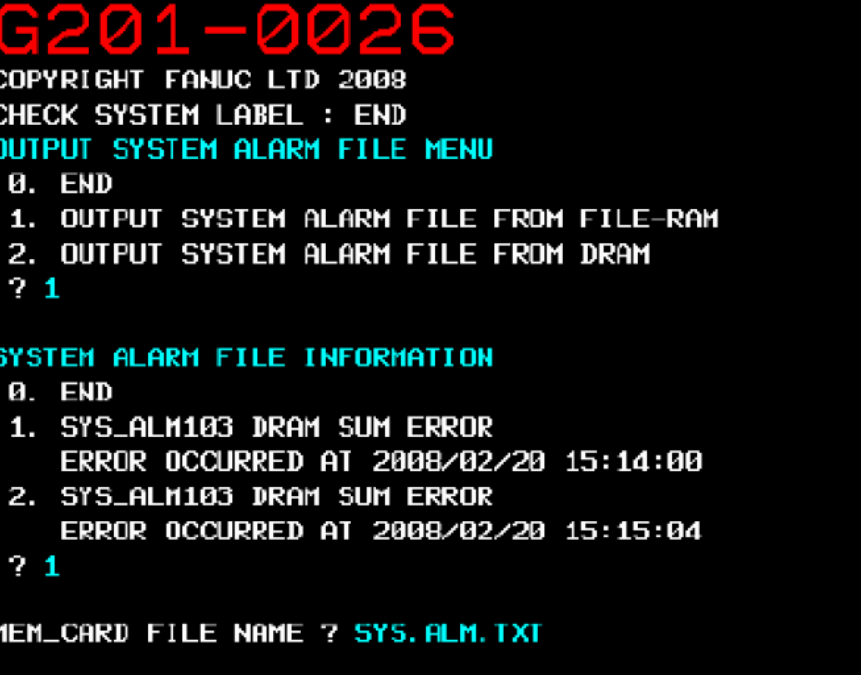

在(4)中选择1时,显示出所保存的系统报警的列表,输入希望输出的文件号。

广告
图片[6]-FANUC 黑屏报警“SYS_ALM”报警介绍

二、系 统报 警 可分 为列 下列 3 种

(1)由软件检测的报警

主要由CNC 系统软件来检测软件的异常。典型的软件异常原因为:

􀀠检测基于内部状态监视软件的处理/数据的矛盾。

广告

􀀠数据/命令范围外的存取。

􀀠除以零。

􀀠堆栈上溢。

􀀠堆栈下溢。

􀀠DRAM 和数校验错误。

(2)由硬件检测的报警

主要由硬件来检测硬件的异常。典型的硬件异常原因为:

􀀠奇偶校验错误(DRAM、SRAM、超高速缓存)。

􀀠总线错误。

􀀠电源报警。

􀀠FSSB 电缆断线。

(3)其他报警由周边软件检测的报警:伺服软件(看门狗等);PMC软件

常见问题

这类问题现场应该怎么快速定位?

建议按「先看现象、再定地址、后查时序」的顺序:先确认故障是偶发还是必现,再定位到具体地址,最后用梯形图逐条核对执行时序。

排查时应该以什么为准?

以现场实测为准,不是以程序为准。顺序是电气图 / 地址表 → 现场实测 → 梯形图程序,顺序反了越改越偏。

修改后如何验证是否真正解决?

做完整记录:改前记录相关状态,改后重启立即读取同一批地址比对。地址应以后台实测为准,不要套用理论结论。
