发那科FANUC Series 32i-MODEL B系统BATTERY LOW DURING POWER OFF黑屏报警原因分析与维修方案

一句话答案:‘BATTERY LOW DURING POWER OFF’ 表示断电期间备份电池电压过低,无法维持 SRAM 中的参数、程序等数据,可能由电池耗尽、触点氧化、电源管理模块故障或 SRAM 老化引起。务必在通电状态下更换电池,并系统性排查线路与主板,避免误判扩大损失。

一、什么是BATTERY LOW DURING POWER OFF报警?

在使用发那科(FANUC)Series 32i-MODEL B数控系统的过程中,如果开机后屏幕上弹出”BATTERY LOW DURING POWER OFF”的报警信息,说明系统在断电期间,备份电池电压过低,无法维持SRAM中存储的关键数据(如系统参数、加工程序、工件坐标系、刀具补偿等),导致数据丢失或校验失败,从而触发系统停机保护。

这条报警虽然直接指向”电池”,但其背后可能涉及的问题并不仅限于电池本身,还可能牵涉电池连接线路、主板电源管理模块,甚至SRAM芯片老化等深层故障。因此,维修人员需要系统性地排查,避免因误判而扩大损失。

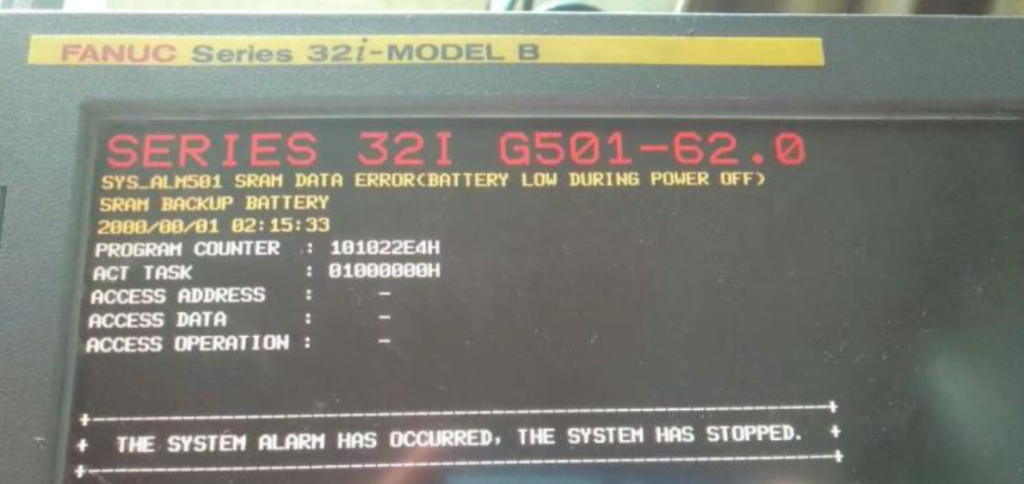

图片[1]-发那科FANUC Series 32i-MODEL B系统BATTERY LOW DURING POWER OFF报警原因分析与维修方案

二、故障核心原因分析

1. 备份电池电量耗尽

这是最常见的原因。发那科系统的备份电池(通常为3.6V锂电池,型号如A06B-6050-K060)负责在机床断电后为SRAM持续供电,以保存系统参数和程序数据。当电池使用超过一定年限(通常1-2年)后,电量逐渐衰减,最终无法维持SRAM的最低工作电压,导致数据丢失。

2. 电池连接线路或触点异常

电池座氧化、松动或接触不良,同样会导致供电中断或电压不稳。即使电池本身电量充足,如果触点接触不可靠,系统依然会在断电后丢失数据。

广告

3. 主板电源管理模块故障

主板上的电源管理电路负责在断电瞬间将供电切换至备份电池。如果该电路出现元件老化或损坏,即使电池正常,也无法完成供电切换,SRAM数据同样会丢失。

4. SRAM芯片老化

在少数情况下,SRAM芯片本身因长期使用出现老化或损坏,即使供电正常,也无法可靠地保持数据。这种情况通常表现为频繁报警,即使更换新电池也无法根治。

三、建议维修步骤

第一步:立即更换备份电池

使用FANUC原装或兼容的3.6V锂电池(如A06B-6050-K060),在通电状态下进行更换。

⚠️ 关键提醒:务必在系统通电状态下更换电池。如果在断电状态下更换,SRAM将彻底失去供电,数据会立即丢失,届时即使换上新电池也无法挽回。

更换完成后,重启系统,观察报警是否消除。如果报警消失且系统参数、程序等数据完整,说明故障已解决。

第二步:检查电池连接与触点

在更换电池的同时,仔细检查电池座是否存在氧化、松动或接触不良的情况。如果发现触点有氧化痕迹,可用无水酒精或专用电子清洁剂进行清洁;如果电池座本身损坏,应及时更换。

第三步:恢复系统数据

如果更换电池后报警仍然存在,说明SRAM中的数据已经损坏或丢失。此时需要从备份介质(如CF卡、U盘或外部存储设备)重新加载以下数据:

  • 系统参数(Parameter)
  • PMC程序(梯形图)
  • 加工程序
  • 工件坐标系(G54-G59等)
  • 刀具补偿数据
  • 宏变量等

如果此前有完整的系统备份,恢复过程相对简单。如果没有备份,则需要手动逐项输入所有参数,并重新设定工件坐标系和刀具补偿,工作量较大且容易出错,因此日常备份至关重要。

第四步:排查主板或电源模块

如果频繁出现此报警,即使更换新电池后短期内正常,但不久后再次报警,则很可能是主板上的电源管理电路或SRAM芯片存在硬件故障。此时需要联系专业维修人员进行主板级检修,必要时更换主板。

广告

四、重要安全提示

  • 严禁在未备份数据的情况下进行”系统全清”操作,否则将永久丢失所有机床配置和加工程序,造成不可挽回的损失
  • 建议定期(每1-2年)更换备份电池,不要等到报警出现才处理
  • 每次更换电池后,立即对系统参数和程序进行完整备份
  • 若机床长期闲置,应定期通电运行(建议每月至少一次),以维持电池电量和数据完整性

五、日常预防建议

  • 建立定期备份制度,将系统参数、PMC程序、加工程序等关键数据备份至CF卡或U盘,并妥善保存
  • 记录电池更换时间,制定维护计划,避免因遗忘导致电池过期失效
  • 保持电气柜内部清洁干燥,防止灰尘和湿气加速电池座和电路板的腐蚀
  • 对于关键生产设备,建议储备一块同型号备用电池,以备不时之需

推荐学习资料:

下载图标
发那科PMC维修资料

常见问题

断电后哪些地址能保持住?

接口类地址(X/Y/F/G)断电即丢失;内存类地址(R/K/D 及 DR/E/EP)保持。判断必须以现场实测为准,不要套结论。

为什么昨天能换刀,今天开机就不执行了?

典型的中间态被一起带过了启动瞬间。正确做法是用复位逻辑建立干净的初始状态,而不是依赖断电前的值。

防护门、主轴状态能用保持型地址记忆吗?

不能。安全相关状态不能靠保持型地址记忆,必须由物理回路与初始化逻辑双重兜底。
