先分清：你的机床换刀是”纯 PMC”还是”宏程序 + PMC”
很多现场工程师一听说”换刀不动作”，第一反应是去翻梯形图，结果翻了半天没找到 M06 的译码——这时候要先搞清楚机床到底走哪条路：
- 纯 PMC 逻辑：M06 信号直接进 PMC，由梯形图完成全部动作（松刀、刀库转、夹紧）。这种机床根本没有 O9001，改 PMC 是唯一途径，M06 不换刀的六阶段分流排查里讲的就是这条路。
- 宏程序 + PMC：M06 先调用用户宏程序（通常是 O9001），宏程序负责逻辑判断和轴移动，再用 M 代码（如 M50–M56）通知 PMC 执行具体动作。加装刀库”找不到换刀宏”的坑，基本都出在这条路上。
判断方法很简单：看参数 6071 是不是等于 6（即 M06 被映射成了 O9001 的调用）。如果是，说明走宏程序路径；如果不是，且一执行 M06 就报”顺序号未找到”（PS0078），那就是宏程序丢了——本文讲的就是这种情况。
下面所有代码、M 代码、G54.x 位含义都以你机床厂的 PMC 梯形图（符号注释）为准。FANUC 只固定了”#1000 = G54.0″这种底层映射，至于 G54.0 在你这台机床上代表”目标刀已在主轴”还是”刀号超限”，是机床厂定义的。照搬别人的程序不核对 PMC，是撞刀的第一来源。

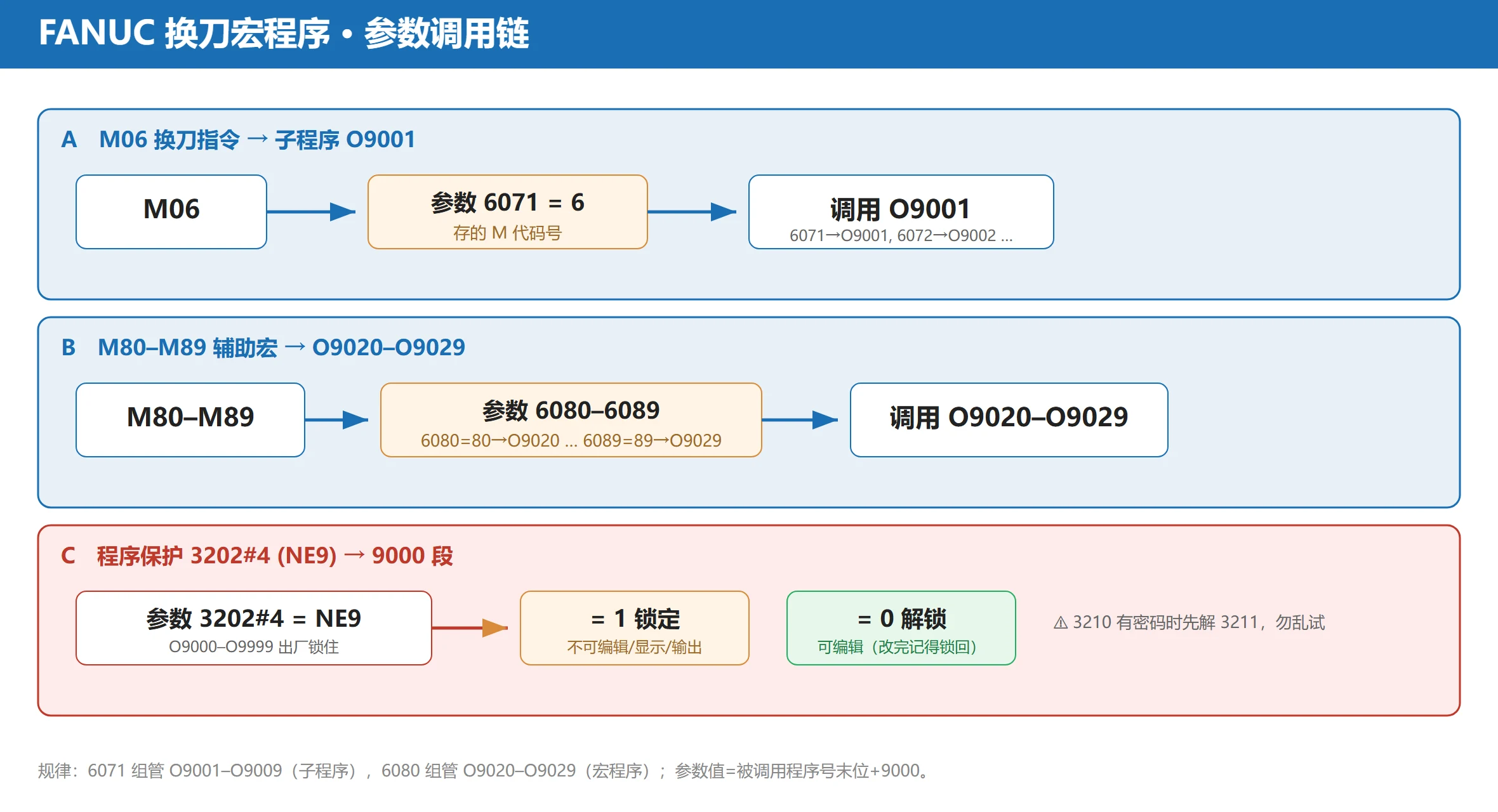

★ 参数调用链：6071 / 6080–6089 / 3202#4(NE9) 一张图说清
换刀宏程序不是”凭空”被调用的，背后是一条由参数搭起来的调用链。核心三个角色：
| 参数 | 作用 | 典型设定 | 说明 |
|---|---|---|---|
| 6071 | 设定一个 M 代码，该 M 代码调用 O9001 | 6071 = 6（即 M06 调 O9001） | 6072→O9002 … 6079→O9009，逐个对应 |
| 6080–6089 | 设定 M80–M89，分别调用 O9020–O9029 | 6080=80→O9020 … 6089=89→O9029 | 用于换刀过程中的辅助宏（如 M80 扣刀、M81 松刀等） |
| 3202#4 (NE9) | 9000 号段程序的编辑/显示/输出保护 | 1 = 锁定；0 = 解锁 | O9000–O9999 通常是机床厂宏，出厂默认锁住 |
规律很好记：6071 这一组（6071–6079）管 O9001–O9009（子程序），6080 这一组（6080–6089）管 O9020–O9029（宏程序）。两组内部都是”参数值 = 被调用的程序号末位 + 9000″。
补充：6071 里填的数字就是”触发调用的 M 代码号”。比如设定 6071=6，系统一读到 M06，就去执行 O9001；如果 O9001 不存在，就会报 PS0078（顺序号未找到）。这也解释了为什么”换刀宏丢了”和”参数没设对”症状一样。
9000 段被锁住怎么办：3202#4(NE9) 的正确解锁顺序
想改 O9001，一进编辑画面就提示写保护？那是 3202#4(NE9) 在起作用。正确、安全的操作顺序如下：
- 先开参数写入：MDI 方式下，按
OFS/SET→[SETTING]，把 PARAMETER WRITE（参数写入） 设为 1。这时屏幕会出 SW0100 报警，属正常，改完参数记得关掉即可。 - 改 3202#4 = 0：进参数画面，找到 3202，把第 4 位 NE9 置 0，O9000–O9999 段即可编辑、显示、输出。
- 改完立刻还原：编辑/备份完，把 NE9 改回 1，再把第 1 步的 PWE 关回 0，按
RESET清报警。
两个必须知道的风险点：
- 改 3202 前先拍照记录原始值。3202 不止 NE9 一个位：#0(NE8) 管 8000 段、#5(NEU) 管公英制输入、#7(NPE) 管参数生效。只动你要动的位，其余原样保留，改完整体核对一遍。
- 密码层（3210/3211）：如果参数 3210 里被机床厂设了非零密码，且你不知道，NE9 会强制保持为 1，你怎么设都设不进 0。此时不要乱试密码——某些控制上连续输错会把该段永久锁死，只能联系机床厂。正确做法是先确认 3210 的值，再在 3211 输入与 3210 相同的”关键字”解锁。
经验：9000 段是机床厂的”命根子”，锁着是为保护你。改之前一定先用卡或笔记本把 O9001 和当前 3202 值备份出来，改完就重新锁上。

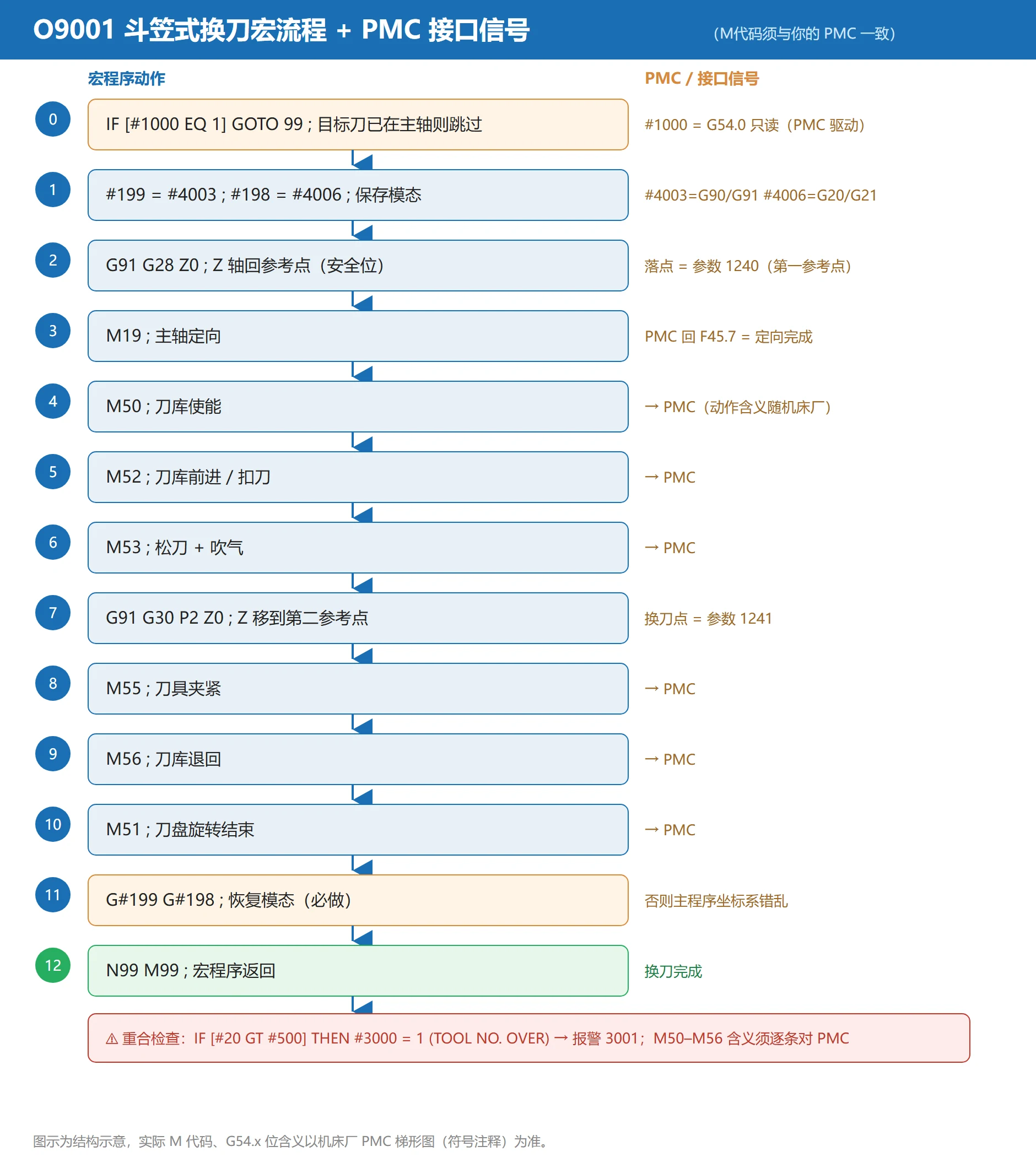

通用斗笠式刀库宏模板（逐行注释版）
下面是一段结构示意模板，目的是让你看懂”宏程序 + PMC”是怎么配合的。M50–M56 这些 M 代码、以及 #1000 到底代表什么，必须和你的 PMC 梯形图逐条对上，不能直接下载套用。
O9001 (M06 TOOL CHANGE - 示意模板，M代码须与PMC一致)
(--- 0. 同刀号检查：PMC 置 G54.0=1 表示目标刀已在主轴 ---)
IF [#1000 EQ 1] GOTO 99 (跳过换刀，直接结束)
(--- 1. 保存模态，防止换刀后主程序坐标系错乱 ---)
#199 = #4003 (保存 G90/G91 模态)
#198 = #4006 (保存 G20/G21 单位模态)
(--- 2. Z 回安全位 + 主轴定向 ---)
G91 G28 Z0 (Z 轴回参考点)
M19 (主轴定向；PMC 用 F45.7 反馈"定向完成")
(--- 3. 刀库动作：以下 M 代码含义由你的 PMC 定义 ---)
M50 (刀库使能)
M52 (刀库前进 / 扣刀)
M53 (松刀 + 吹气)
G91 G30 P2 Z0 (Z 移到第二参考点 = 换刀点，参数 1241)
M55 (刀具夹紧)
M56 (刀库退回)
M51 (刀盘旋转结束)
(--- 4. 重合检查：换刀前后 T 号不一致则报警 ---)
IF [#20 GT #500] THEN #3000 = 1 (TOOL NO. OVER) (#500=刀库容量,MTB定义)
(--- 5. 恢复模态 ---)
G#199 G#198 (恢复 G90/G91、G20/G21)
N99 M99
模板里几个关键点：
- #1000 是只读输入，由 PMC 通过 G54.0 驱动，宏程序只能读不能写。上面的
IF [#1000 EQ 1]就是读它。 - 模态保护（#199=#4003、#198=#4006）是必做的。换刀宏里会执行 G91、G28、G30 这类会改变坐标模态和单位的指令；如果不保存、不恢复，换刀一结束主程序的坐标系/单位就可能乱掉，这是隐蔽但致命的加工事故来源。
- #3000 = 1 触发的是报警 3001，括号里的信息不超过 26 个字符（英文）或相应长度（中文）。这条是换刀异常时的”最后兜底”。

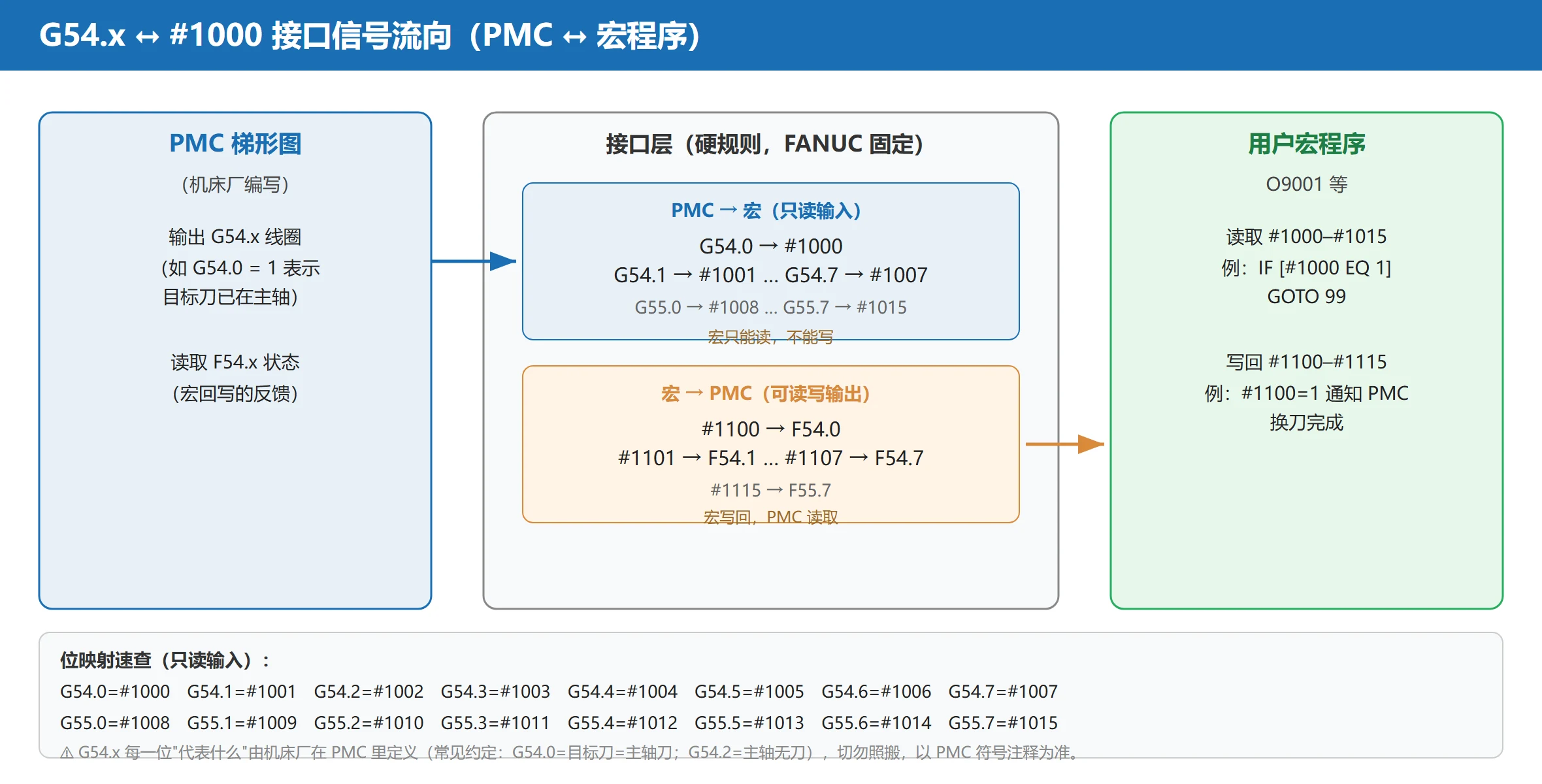

G54.x 接口信号与 #1000 / #1001 / #1002 的对应关系
这是整篇最容易搞混、也最容易出事的地方，先把底层硬规则讲死：
- #1000–#1015 对应 G54.0–G55.7，是 PMC 写给宏程序的只读输入信号；方向是 PMC → 宏。
- #1100–#1115 对应 F54.0–F55.7，是宏程序回写给 PMC 的可读写输出信号；方向是 宏 → PMC。
- 一个字节 8 位，所以 G54 占 #1000–#1007，G55 占 #1008–#1015，依次类推。
具体位映射（FANUC 固定部分）：
| PMC 信号 | 宏变量 | 方向 | 常见含义（随机床厂可能不同，以 PMC 注释为准） |
|---|---|---|---|
| G54.0 | #1000 | PMC→宏(只读) | 目标刀号 = 主轴当前刀号（一致则跳过换刀）；也有厂用作”刀号≥刀库容量” |
| G54.1 | #1001 | PMC→宏(只读) | 部分厂用作”T0 / 无刀呼叫”标志 |
| G54.2 | #1002 | PMC→宏(只读) | 主轴无刀 |
| G54.3 | #1003 | PMC→宏(只读) | 换刀中 / 刀库忙 |
| G54.4–G54.7 | #1004–#1007 | PMC→宏(只读) | 机床厂自定义（到位、错误等） |
| G55.0–G55.7 | #1008–#1015 | PMC→宏(只读) | 机床厂自定义扩展位 |
| F54.0–F55.7 | #1100–#1115 | 宏→PMC(可读写) | 宏反馈给 PMC 的状态（如换刀完成、请求旋转等） |
注意：表格里”常见含义”那列不是 FANUC 标准，而是大多数机床厂按 FANUC 标准换刀宏约定下来的习惯。你拿到任何一台新机床，第一件事是打开 PMC 的符号表/注释，确认 G54.0 到底代表什么。我在现场见过把”主轴无刀”放在 G54.0 的厂，照搬模板立刻撞刀。
回到模板：IF [#1000 EQ 1] GOTO 99 读的就是 G54.0。只有当 PMC 在梯形图里判断”程序呼叫的刀号 == 主轴上现有刀号”并输出 G54.0=1 时，宏才会跳过换刀。这个判断逻辑本身写在 PMC 里，不在宏程序里——这就是”宏程序 + PMC”配合的本质。

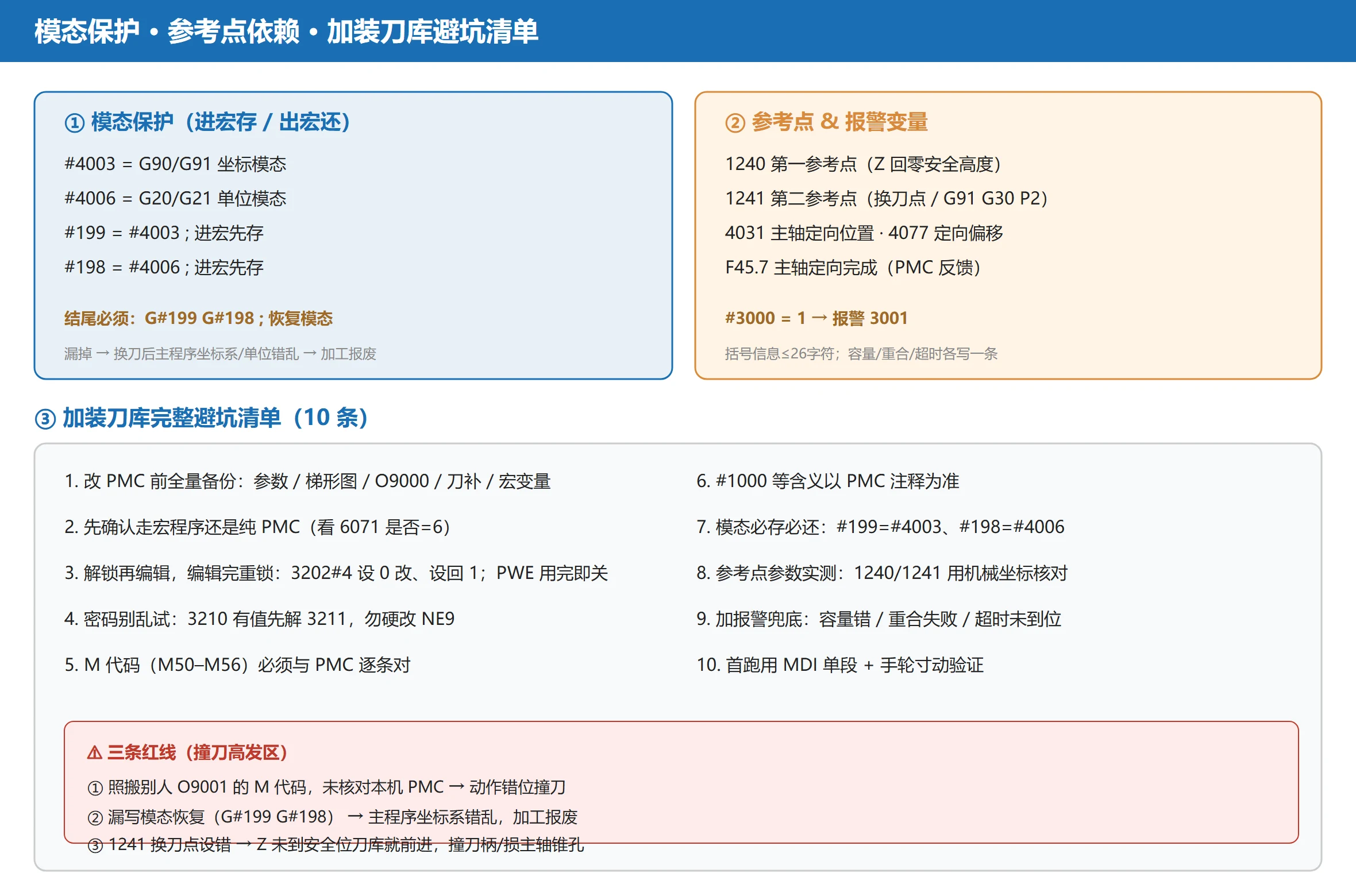

模态保护：#199 = #4003、#198 = #4006 必须恢复
单独拎出来强调，是因为这是新手最常漏的一步。宏程序里通常用到的模态系统变量：
- #4003：当前 G 代码第 3 组，90 = G90（绝对），91 = G91（增量）。
- #4006：当前 G 代码第 6 组，20 = G20（英制），21 = G21（公制）。
换刀宏执行 G91 G28 Z0、G91 G30 P2 Z0 时，坐标模态被改成了 G91；如果结尾不恢复，主程序后续的坐标值就全按增量算——肉眼看不出，加工直接报废。
正确做法（模板里已体现）：
#199 = #4003 (进宏先存)
#198 = #4006 (进宏先存)
... 换刀动作 ...
G#199 G#198 (出宏前恢复：G + 变量值，#4003 本身是只读不能写，只能借变量恢复)#199、#198 只是示例用的局部/公共变量，你也可以用 #500/#501 等公共变量，关键是”进存出取”。顺带说一句，#4001（G00/G01）、#4014（当前工件坐标系 G54–G59）等也是只读模态变量，换刀宏里若动了对应模态，同样要存要还。
参考点依赖：1240 / 1241 与 G91 G30 P2
换刀宏里的轴移动几乎都依赖参考点参数，装调时这俩必须和实际机械位置对上：
- 1240（第一参考点）：通常是 Z 轴回零后的安全高度，也是 G91 G28 Z0 的落点。
- 1241（第二参考点）：很多刀库把”换刀点”设成第二参考点，宏里用
G91 G30 P2 Z0把 Z 轴移到这里完成扣刀/拔刀。 - 主轴定向位置则由 4031（定向停止位置） 与 4077（定向偏移） 决定，定向完成信号是 PMC 侧的 F45.7（主轴定向结束）。
如果换刀点高度不对——比如 1241 设低了，扣刀时 Z 还没到安全位刀库就前进，轻则撞刀柄，重则损坏主轴锥孔。改这些参数前先确认机械坐标，最好单段 + 手轮寸动验证一遍。
宏程序内的报警写法：#3000 = 1
宏程序不能只”默默失败”，该报的警必须写。FANUC 的编程报警用系统变量 #3000：
IF [#20 GT #500] THEN #3000 = 1 (TOOL NO. OVER)规则：
- 报警号 = 3000 + #3000 的值。上面写
#3000 = 1，屏幕上就是 3001 报警。 - 括号里是报警信息，长度有限（英文约 26 字符，中文相应），建议用英文或简短中文。
- 常用场景：T 代码大于刀库容量、主轴有刀却要求”主轴无刀”、换刀超时未收到 PMC 到位信号等。
提示：#3000 是”编程报警”，和 PLC（PMC）侧报的报警号体系不同。现场排故时，先看清报警是 3000 段（宏）还是 1000/2000 段（PMC/伺服），能少走很多弯路。相关思路可参考无报警但停机的诊断方法。
加装刀库的完整避坑清单
给一台原本没刀库的机床加刀库，”找不到换刀宏”只是第一个坑。下面这份清单是照着出过事的现场整理的：
- 改 PMC 前先全量备份：参数（全部）、PMC 梯形图（带注释）、已有的 O9000 段程序、刀具补偿、宏变量。五件套不全，出问题只能从头调。
- 先确认走哪条路：用 6071 判断是宏程序路径还是纯 PMC 路径，别一上来就写 O9001。
- 解锁再编辑，编辑完重锁：3202#4(NE9) 设 0 才能改 O9001，改完一定设回 1；PWE 用完即关。
- 密码别乱试：3210 有值且不知道，先找机床厂，别硬改 NE9。
- M 代码必须和 PMC 逐条对：M50–M56 在你这台机床上代表什么动作，翻梯形图符号表确认，不要套别人的。
- #1000 等含义以 PMC 注释为准：G54.x 每位语义是厂定义的，套模板前先核。
- 模态必存必还：#199=#4003、#198=#4006，结尾 G#199 G#198。
- 单段 + 手轮验证：第一次跑换刀宏，用 MDI 单段、手轮寸动，确认每个动作到位再连贯运行。
- 参考点参数实测：1240/1241 用机械坐标核对，定向位置 4031/4077 调准。
- 加报警兜底：容量错、重合失败、超时未到位，至少各写一条 #3000 报警。
常见问题（FAQ）
FANUC 换刀宏程序丢了还能恢复吗？参数 6071 是干什么的？
能恢复，但要看丢到什么程度。参数 6071 存的是一个 M 代码号（通常是 6，即 M06），系统一读到这个 M 代码就去调用 O9001。如果只是 O9001 程序被删了，按本文”9000 段解锁”步骤把 3202#4 设 0，重新输入宏程序即可；如果 6071 是空的（=0），说明这台机床本来就是纯 PMC 换刀，根本没有宏程序可丢，得去改梯形图。恢复后务必把 NE9 重新锁回 1。
为什么编辑 O9001 程序提示写保护？要改哪个参数？
O9000–O9999 段出厂默认被参数 3202#4(NE9) 锁住（=1 时不可编辑/显示/输出）。先开 PWE（参数写入=1），再把 3202#4 设 0 就能编辑。改完记得设回 1 并关 PWE。若怎么都设不进 0，多半是 3210 设了密码，需在 3211 输入对应关键字解锁——不要乱猜密码，以免锁死。
换刀宏程序里的 #1000 G54.0 是什么意思？
#1000 是宏程序读取 PMC 信号的接口变量，FANUC 固定对应关系为 #1000 = G54.0（只读，由 PMC 驱动）。常见约定下 G54.0=1 表示”程序呼叫的刀号已经等于主轴上当前刀号”，宏程序读到 1 就跳过换刀。但要注意：G54.0 具体代表什么，是机床厂在梯形图里定义的，不同厂可能不同，务必以 PMC 符号注释为准，不能想当然。
加装刀库时改 PMC 梯形图要注意什么？
第一，改之前把参数、梯形图、O9000 程序、刀补、宏变量五件套全量备份；第二，先确认本机是宏程序路径还是纯 PMC 路径，再决定写 O9001 还是改梯形图；第三，宏程序里的 M 代码（如 M50–M56）和 G54.x 各位含义，必须和你的 PMC 逐条对上再套用；第四，模态变量（#4003/#4006）进宏存、出宏还；第五，第一次运行用单段+手轮验证。详见上文避坑清单。
