换刀（ATC）是加工中心停机率最高的环节之一。现场最常见的误区是：一不换刀就通查整条 PMC——既慢又容易改坏。本文换一个更有用的角度：同一个”不换刀”，发生在换刀流程的”哪个阶段”，决定了完全不同的信号链位置和排查入口。把 M06 拆成 6 个阶段，每个阶段对应一组特定的 PMC 信号（M 译码 / 刀位到位 / 主轴定向 / 松夹 / 计数 / 回零），按”阶段 → 信号”去查，半小时和一下午的区别就在这一步。
说明：本文以 FANUC 0i 系列加工中心为基准。刀库到位、松夹、计数等输入/输出地址（X/Y）由机床厂（MTB）定义，不同厂家、甚至同厂家不同机型都不相同；文中的 X8.2、F45.7 等是典型示例地址，实际以你机床的 PMC 地址表 / 梯形图为准。M 译码（F7.x）、宏调用参数（6071/6080–6089）、主轴定向完成（F45.7）、第二参考点（1241 / G30 P2）等是 FANUC 通用约定。

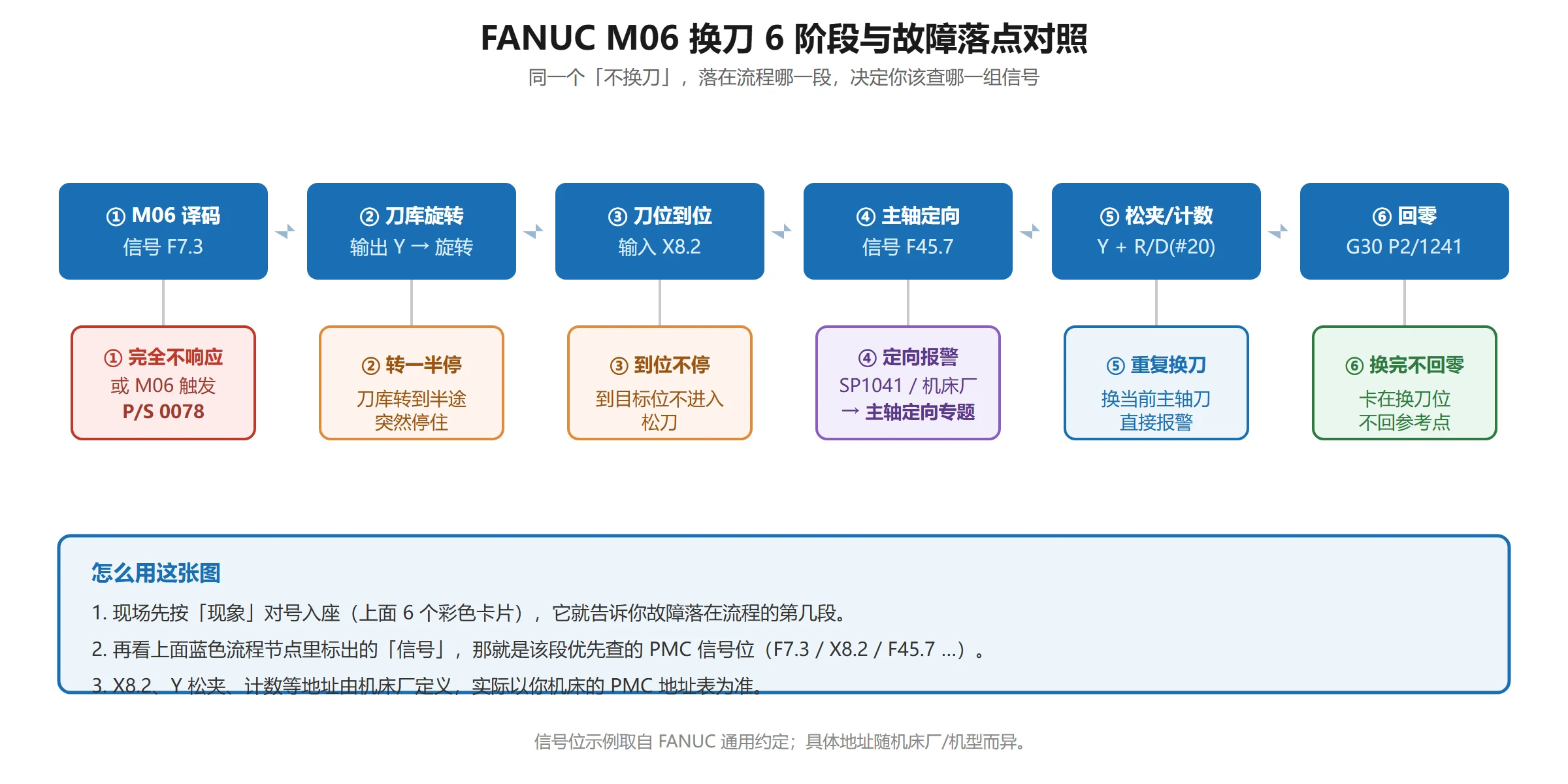

一、先分清 6 种”不换刀”——按发生的换刀阶段分流
不是所有”不换刀”都一样。先按现象归类，再进对应章节，能少走大量弯路：
| 序号 | 现象（现场第一眼） | 落在换刀流程的哪一段 | 优先查的信号 / 入口 |
|---|---|---|---|
| ① | 执行 M06 完全不动，无任何报警 | 阶段一：M 译码之前 | F7.3 译码位、参数 6071、换刀宏程序 O9020 是否存在 |
| ② | 刀库转起来，转到一半突然停 | 阶段二：刀库旋转 → 到位确认 | 刀位到位信号 X8.x（常是 X8.2）恒为 0、接近开关 / 信号线 |
| ③ | 刀库转到目标位，但停不住 / 不进入松刀 | 阶段二末～阶段三：到位确认 ↔ 主轴定向 | X8.x 抖动、主轴定向 F45.7、PMC 顺序互锁 |
| ④ | 换完刀主轴/刀臂不回参考点，卡在换刀位 | 阶段六：换刀完成回零 | 参数 1240/1241、G30 P2、回零相关 PMC |
| ⑤ | 程序要换”当前已在主轴上的刀”直接报警 | 阶段五：T 号比对（重合检查） | T 号与主轴当前刀号比对逻辑、宏变量 #20 |
| ⑥ | M06 触发 P/S 0078 报警 | 阶段一变种：宏程序丢失 | 换刀宏 O9020 不在内存、参数 6071 指向错误 |
这 6 类覆盖了 90% 以上的”换刀类停机”。下面第二节先讲清楚正常流程里每个阶段该出现什么信号，这才是后面分流排查的”标尺”。

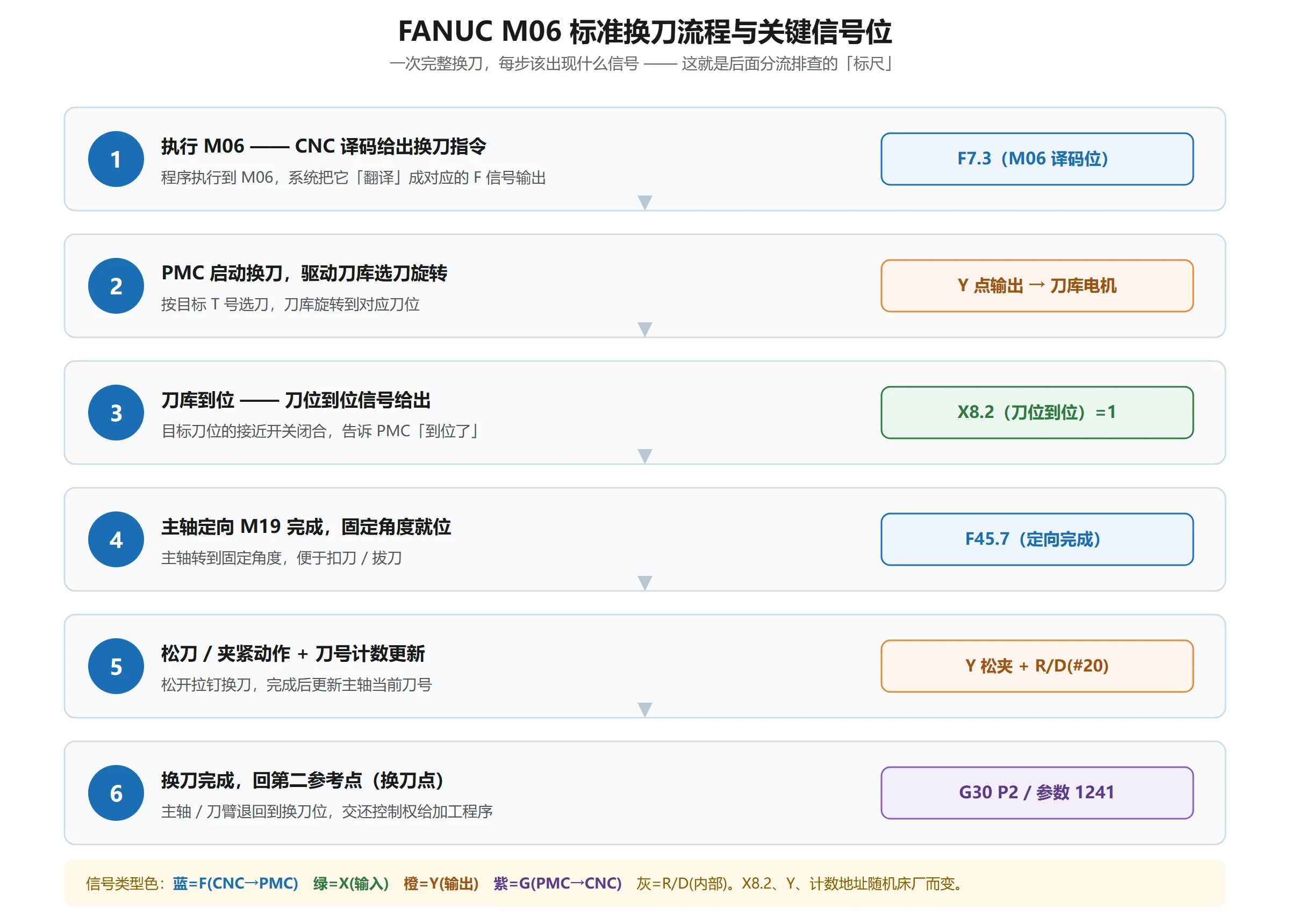

二、标准换刀流程与关键信号位
以最常见的”机械手（arm）式 ATC”为例，一次完整 M06 的信号链条大致是：
- M06 译码：CNC 执行到 M06，在 F 信号里给出 M 译码位。标准约定 F7.3 = M06 换刀指令（F7.0–F7.3 是 M00/M01/M02·M30/M98·M99/M06 这组译码输出）。
- 刀库选刀 / 旋转：PMC 收到 F7.3 后，按目标 T 号驱动刀库旋转选刀；旋转到位后，刀位到位信号（典型 X8.2 / X8.x 组，MTB 定义）变 1。
- 主轴定向：换刀前主轴必须转到固定角度（M19）。定向完成由 F45.7（主轴定向完成 ORAR） 反馈为 1。
- 松刀 / 夹紧：PMC 输出松刀信号（Y 点，MTB 定义），气缸/弹簧松开拉钉；换完再输出夹紧。
- 计数 / 刀号更新：换刀完成后，PMC 把新刀号写入”主轴当前刀号”数据（常是 R 继电器区或 D 数据表），完成 T 号更新。
- 回参考点：换刀动作结束，主轴/刀臂回到换刀位或第二参考点（G30 P2 / 参数 1241）。
把这 6 步的信号位记牢，后面每一阶段的故障，本质都是”这一步该到的信号没到 / 早到 / 抖动”。
三、阶段一 M06 完全不响应——译码位与宏程序调用
特征：MDI 或程序里执行 M06，主轴/刀库毫无动作，有的连报警都没有；有的给个 P/S 0078。
3.1 F7.0–F7.3 译码信号有没有出
先确认 CNC 到底有没有把 M06″翻译”出来：
- 进 PMC 信号监视（PMCDGN）→ 看 F7.3。执行 M06 的瞬间，F7.3 应当出现一个扫描周期的 1。
- F7.3 完全不出 → 问题在 CNC 侧译码前：检查 M06 是不是被后面的 G 代码或模态状态”吃掉”（比如前面有未结束的刚性格式、或单段/进给保持卡住）；确认程序确实执行到了 M06 那一段（看 CNC 当前执行到的程序段号）。
- F7.3 出了、但后面不动 → 问题在 PMC：PMC 有没有用这个 F7.3 去启动换刀时序（梯形图里 F7.3 有没有被接到换刀启动条件）。这类”时序逻辑错”要进梯形图核对，顺序是逻辑错改代码、时序错改行序（详见 FANUC PMC 梯形图入门）。
3.2 参数 6071 与 6080–6089（宏程序号）
FANUC 把”M 代码调用子程序/宏”做成可配参数：
- 参数 6071：M06 要调用的子程序号。例如设为 9020，则执行 M06 时 CNC 自动调用 O9020 作为换刀宏。
- 参数 6080–6089：分别对应 M80–M89 的宏调用子程序号（M80→6080，M81→6081，……，M89→6089）。
关键点：如果 6071 设成了某个号，但那个号对应的换刀宏程序（典型 O9020）不在内存里，M06 一执行就会报 P/S 0078″顺序号未找到”——这就是第六节说的”⑥ M06 触发 PS0078″。
排查顺序：
- 看 6071 现在是多少；确认那个号的程序（如 O9020）在内存目录里。
- 程序不在 → 多半是 9000 级宏程序被清掉（常见于带电关机等），需恢复 O9020 并核对参数写保护（PWE）与电池。
- 读梯形图 / 用 FAPT-LADDER-3 跟踪 F7.3 → 换刀宏触发这条链路是否打通。
四、阶段二 刀库转到一半停——旋转到位与原点信号
特征：刀库转起来了，转到某把刀（常见是中间几号）突然停住不走了，或来回晃一下停。

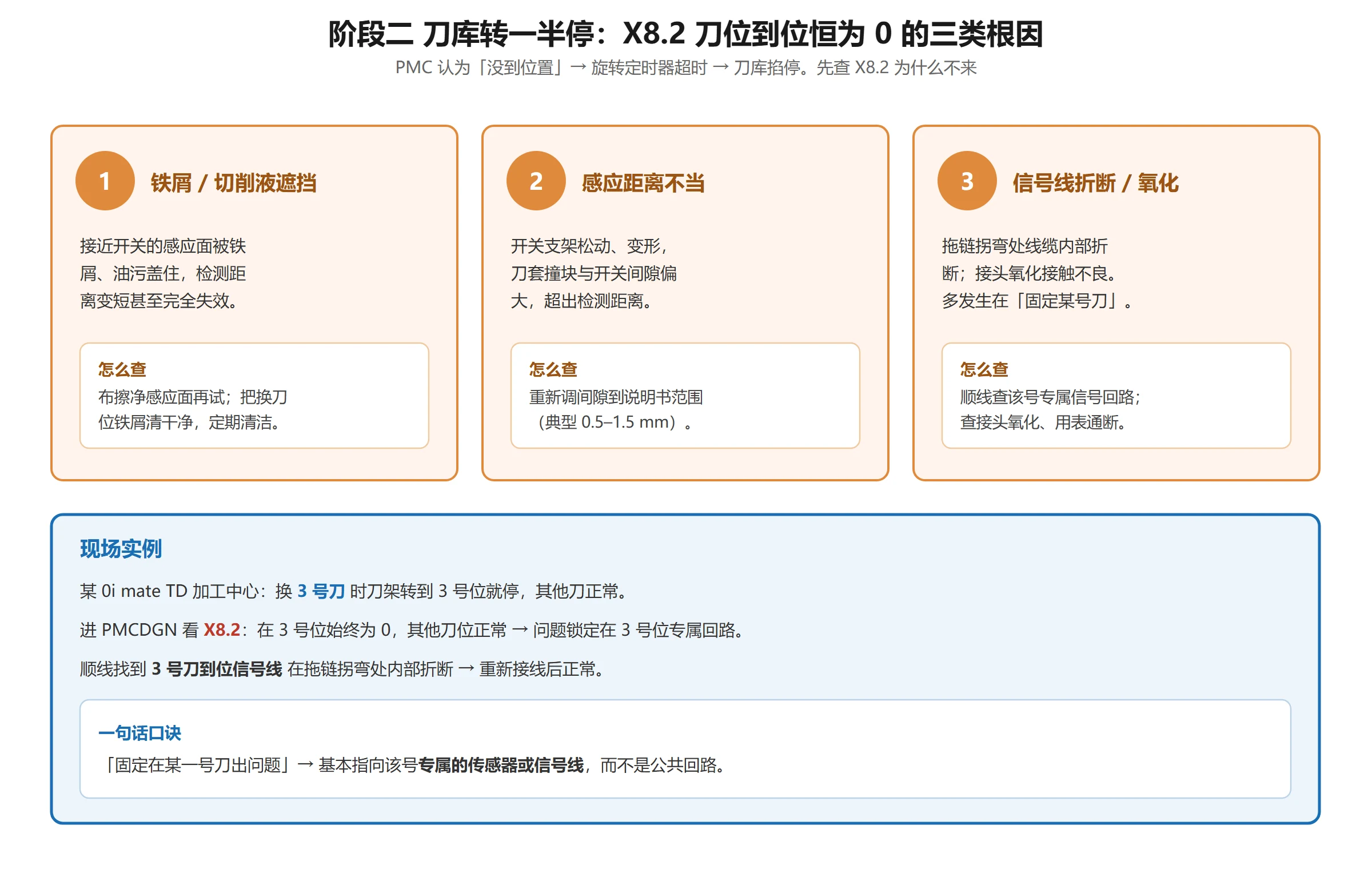

4.1 X8.2（刀位到位）恒为 0 的三类根因
刀库每到一个刀位，接近开关应给出”到位”信号（典型 X8.2）。这个信号恒为 0 时，PMC 认为”没到位置”，刀库旋转定时器一超时就把动作掐了。三类最常见原因：
- 铁屑 / 切削液遮挡：接近开关感应面被铁屑、油污盖住，检测距离变短甚至失效。用布擦净后再试。
- 感应距离不当：刀套/撞块与开关间隙偏大（开关松动、支架变形），超出检测距离。重新调间隙到说明书范围。
- 信号线折断 / 接头氧化：尤其”转一半停”且固定在某一号刀——往往是那一号的到位信号线在拖链里折断了。重点查该刀位对应的信号回路。
实例：某 0i mate TD 加工中心，换 3 号刀时刀架转到 3 号位就停、其他刀正常。查 X8.2 在 3 号位始终为 0，顺线找到 3 号刀到位信号线在拖链拐弯处内部折断，重新接线后正常。“固定在某一号出问题”基本指向该号专属的传感器或信号线，而不是公共回路。
4.2 顺带：抖动与”到位不停”的区分
- 信号恒 0 → 上节三类（硬件/线路）。
- 信号到 1 又立刻掉 0（抖动）→ 多是开关支架松动、间隙临界，或 PMC 没做防抖延时。
- 信号一直为 1 却不停 → 不是到位信号问题，往阶段三（主轴定向 / 顺序互锁）查。
五、阶段三 换刀超时（ATC Time Over）
特征：刀库、机械手在动，但整套换刀动作没在限定时间内完成，到点就报”换刀超时 / ATC TIME OVER”类报警然后回退或停。
这类报警号由机床厂定义，没有统一的 FANUC 标准 P/S 号——它本质是 PMC 用定时器监控”每一步的确认信号是否在窗口内到达”，超时即触发机床厂写的报警（常见表现为 ATC TIME OVER / 换刀超时 文本，部分厂家走 PMC 报警 600 区段）。排查围绕”哪一步慢了”：
5.1 气路：0.5 MPa 气压、电磁阀、push-lock 管路老化
- 松刀/吹气/刀臂动作大量依赖压缩空气。气压低于阈值（常见要求约 0.5 MPa / 5 bar 以上，具体看铭牌）时，松刀气缸推力不足、动作迟缓，直接拖慢整 cycle。
- 查气源压力、电磁阀是否卡滞、push-lock 快插接头是否老化漏气（尤其用了几年的机床，管路发硬、微漏最常见）。
5.2 刀库索引电机与分度机构（Geneva / 凸轮）
- 刀库旋转靠索引电机 + 分度机构（常见蜗轮蜗杆 / 马氏机构 Geneva）。机构磨损、润滑不足、凸轮 follower 磨损会让旋转变慢、卡顿。
- 听声音、看动作是否一顿一顿；定期润滑刀库导轨与分度机构是治本（见第十节）。
经验：把”一次正常换刀的耗时”记下来（健康通常几秒级）。某天换刀明显变慢、偶尔超时，往往是机构磨损或气压下滑的早期信号，比等它彻底卡死好修得多。
六、阶段四 主轴定向未完成联动报警 → 转到”主轴定向”专题
特征：刀库/机械手准备扣刀，但主轴没定向好，系统直接报定向相关报警，换刀中断。
换刀前主轴必须完成定向（M19，转到固定角度以便扣刀/拔刀）。定向没完成就进换刀，会触发定向类报警——典型如 SP1041 主轴定向超时，以及机床厂自定义的”定向未完成”报警（不同厂家号不同，常见沿 PMC/主轴报警区段，请以本机报警表为准；部分厂家沿用 1067 这类号，但标准 FANUC 中 1041 才是定向超时，请勿混用）。
这部分与”主轴定向失败”是同一类根因（编码器、皮带、定向参数），属另一个专题。定向相关的 SP1041/SP1042 处理与报警履历判读见 FANUC 主轴 SP 报警四段分流排查；定向涉及的 PMC 互锁与抱闸时序需结合机床厂梯形图核对。
七、阶段五 重复换当前刀号报警（T 号重合检查）
特征：程序要换的刀，恰好就是当前已经在主轴上的那把，一执行就报警（”重复换刀 / 刀号重合”类）。
7.1 根因：MTB 的 PMC 缺”重合检查”
正常换刀逻辑会先做一件事：把”目标 T 号”和”主轴当前刀号”比一下。如果两者相同，说明不用换，跳过或直接完成即可。很多机床厂梯形图里这一”重合检查（coincidence check）”要么没做、要么做错了，于是”换当前刀”被当成异常，触发报警。
7.2 变通方案：用宏变量做重合检查
如果本机 PMC 没有这个判断，可在换刀宏（O9020 这类）开头加一段：用宏变量读入目标刀号（M06 调用时 T 号会作为宏参数传入，典型进 #20），再去和”主轴当前刀号”接口（MTB 定义的 R/D 区，或 G54.x 类接口）比对：
(简化示意，地址随 MTB 而变，务必按本机梯形图改)
IF [#20 EQ #500] GOTO 99 (目标刀号 == 主轴当前刀号 → 跳过换刀)
... 正常换刀体 ...
N99 M99报警号提醒：这类”重复换刀”报警由机床厂 PMC 或宏程序（#3000 宏报警）触发，号随机床厂而变，不要去套某个固定的 P/S 号；重点是把”T 号 = 主轴当前刀号”这条判断补上。
八、阶段六 换完不回参考点
特征：刀换完了，但主轴/刀臂卡在换刀位不回，或回零报错。
换刀收尾一般是回到第二参考点（换刀点）：指令 G30 P2（第二参考点），其坐标由 参数 1241 设定；第一参考点对应 G30 P1 / 参数 1240。常见卡点：
- 1241（或 1240）被改小/清零：回零目标位不对，刀臂回不到位或撞限位。
- G30 P2 没执行 / 被跳过：换刀宏尾部少了 G91 G30 P2（或 G30 P2 被注释），动作停在中间。
- 回零相关 PMC（第二参考点到达信号、轴互锁）异常。
处理：核对 1240/1241 是否与机床厂随机参数表一致；确认换刀宏结尾有 G91 G30 P2 这类回零指令；必要时对照随机《参数说明书》恢复。参数号随系统版本可能微调，一切以你机床实际装载版本的屏幕显示为准。
九、无报警但换刀动作缺失的动态跟踪法
有些故障”不报警、但某个动作就是不做”——静态看信号都正常，一跑就丢。这类最适合动态跟踪，而不是逐行读梯形图：
- LADDER III Signal Trace（信号追踪）：用 FAPT-LADDER-3 连机，对关键信号设触发条件（如 F7.3 上升沿触发），抓一整段换刀过程的 F7.3 → PMC 内部继电器 → X8.2 → F45.7 → Y 松夹 的时序波形。哪一段”该来没来 / 早来”，一眼看出。
- 面板 PMCDGN 强制 / 监视：现场没有笔记本时，用系统面板进 PMC 信号画面，手动强制/监视各点：强制 F7.3 看 PMC 是否进换刀流程；监视 X8.2 看实际到位；监视 F45.7 看定向完成。强制信号要先确认安全、用完即解除，避免误动作伤机。
- 追踪清单（按流程顺序）：M06 执行 → F7.3 → 换刀启动 R 继电器 → 刀库旋转 Y → X8.2 到位 → F45.7 定向 → 松夹 Y → 计数更新 → G30 P2 回零。哪一步断，就在那一步前后找信号。
动态跟踪的本质是”把顺序程序跑一遍、用时间轴看信号”，比纯读梯形图快得多，尤其适合”偶发 / 一跑才出”的故障。
十、换刀故障预防性维护清单
换刀系统机械复杂、动作频繁，预防性维护比坏了再修划算：
| 周期 | 维护项 | 要点 |
|---|---|---|
| 每班 / 每天 | 气源压力与清洁 | 确认气压 ≥ 铭牌要求（约 0.5 MPa 级），吹净换刀位铁屑 |
| 约 500 h | 刀库导轨润滑 | 按 OEM 给的油品/周期润滑刀库与分度机构，记一次换刀耗时做趋势 |
| 每周 / 月 | 接近开关间隙与清洁 | 查 X8.x 组到位开关间隙（典型 0.5–1.5 mm）、感应面无铁屑油污 |
| 每月 | 刀具夹紧力 | 用拉钉拉力计测夹紧力（依主轴锥度，常见目标上千 kgf 级），掉太多查碟簧 |
| 每月 | 机械手扣刀爪磨损 | 看 gripper 有无开裂/磨损，凸轮 follower 有无麻点 |
| 换型 / 检修 | 螺栓紧固与对心 | 刀臂、刀库安装螺栓紧固；刀库 pot 与主轴中心对心（臂式 ±0.2 mm 级） |
把”单次换刀耗时”做成日常记录，缓慢变长就是磨损前兆——这是很多厂忽略、却最能提前发现隐患的一条。
常见问题 FAQ
1. FANUC 加工中心执行 M06 完全不动作，没有报警，怎么查？
先确认 CNC 有没有把 M06 译码出来：进 PMC 信号监视看 F7.3（M06 译码位） 在执行 M06 的瞬间是否为 1。F7.3 不出 → 查 CNC 侧（程序是否真执行到 M06、有无模态/G 代码把它”吃掉”）；F7.3 出了但后面不动 → 进梯形图查 F7.3 有没有接上换刀启动条件。再看参数 6071 指向的换刀宏（如 O9020）是否在内存——程序不在会报 P/S 0078。
2. 换刀超时（ATC Time Over）最常见的原因是什么？
绝大多数是”某一步动作慢了、没在 PMC 定时器窗口内完成”。最高频两类：① 气路——压缩空气压力不足（低于约 0.5 MPa）、电磁阀卡滞、push-lock 快插接头老化漏气，导致松刀/刀臂动作迟缓；② 刀库分度机构——索引电机、蜗轮/马氏机构磨损或润滑不足，旋转卡顿。先量气源压力、听机构有无一顿一顿，比直接翻梯形图更高效。
3. 程序要换当前已经在主轴上的刀就报警，是什么问题？
根因是机床厂 PMC 缺”刀号重合检查”：正常逻辑应把”目标 T 号”和”主轴当前刀号”比对，相同就跳过换刀；没做或做错就会把”换当前刀”当异常报警。该报警号由机床厂 PMC / 宏程序（#3000）定义，随机床厂而变。可在换刀宏里用宏变量（目标刀号进 #20）与”主轴当前刀号”接口比对，相同则跳到 M99 收尾。
4. 换刀时 Z 轴不在换刀点就报警，应该怎么处理？
换刀前 Z 轴必须到达换刀高度（换刀点），这个位置由第二参考点参数 1241 / G30 P2 决定。报警说明当前 Z 位置没满足换刀点条件（参数 1241 被改、G30 P2 没执行、或相关 PMC 互锁没解除）。核对 1240/1241 是否与随机参数表一致，确认换刀宏结尾有 G91 G30 P2 回零指令；参数号随系统版本可能微调，以本机屏幕显示为准。
*本文基于 FANUC 加工中心换刀（ATC）公开资料与现场案例整理。刀库/松夹/计数等 X、Y 地址由机床厂定义，文中示例地址（如 X8.2）需以你机床的 PMC 地址表为准；参数与报警号随系统软件版本、机床厂定制可能不同，实操请以随机手册与屏幕实际显示为准。引用或转载请保留来源。*
