FANUC 0i-D / 0i Mate-D 系统完全拆解：从硬件到功能，维修工程师的速查手册

FANUC 0i-D / 0i Mate-D 系统完全拆解：从硬件到功能，维修工程师的速查手册

一、为什么今天还要聊“老”0i-D？

0i-D 系列发布已十余年，却因极高的性价比与稳定性，仍占据国产机床、教学机、改造市场的半壁江山。
对维修人员而言，“会修 0i-D” 几乎等于拿到数控圈的通用通行证。本文把官方 200 多页 PDF 浓缩成 5 分钟速读，帮你建立完整知识框架，后续现场排故不再翻大海捞针的说明书。

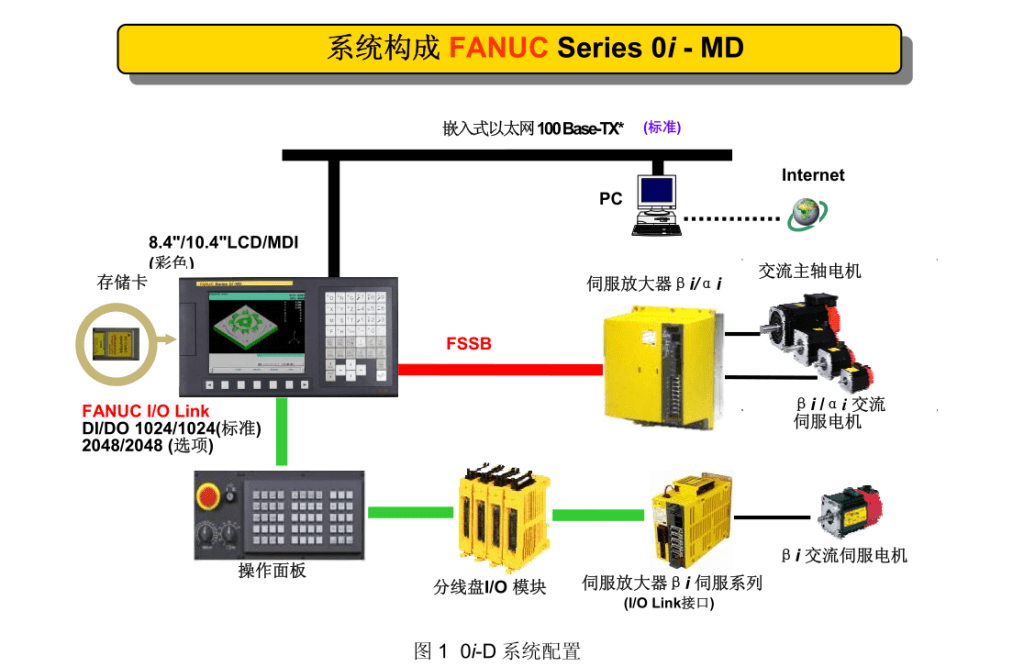

二、硬件配置 30 秒速记

模块	0i-D 标配	0i Mate-D 区别
最大进给轴	5 轴（铣）/ 8 轴（双路径车）	3 轴
主轴接口	串行 + 模拟，支持 3 主轴	仅 1 主轴，βi 电机
I/O 点数	1024/1024，可扩 2048	256/256
以太网	主板 100Base-TX 嵌入	仅 PCMCIA 卡
存储卡	标配 PCMCIA，最大 2 GB	同左

维修提示

1. 0i Mate-D 无嵌入式以太网，现场 DNC 若不稳定，优先检查 PCMCIA 卡触点氧化。
2. 双路径 0i-TD 的轴数高达 8 轴，更换放大器时务必确认 FSSB 跳线，否则出现 SV5136“放大器数不足”。

三、5 大核心功能一次看懂

1. 纳米插补
   指令单位 1 μm → 内部 1 nm，表面光洁度提升 30% 以上。
   维修注意：需要 16 000 000 脉冲/转的高分辨率编码器，更换电机时若误装 1 000 000 脉冲版本，会导致插补报警 SV0423。
2. HRV3 伺服控制
   电流环周期 125 μs，增益可比 HRV2 再提 1.5 倍。
   调试技巧：使用 SERVO GUIDE 一键扫描共振点，再手动微调 No.2021 滤波深度，可抑制 90% 高频啸叫。
3. 加工条件选择（PREC LEV）
   1~10 级精度/速度快速切换，模具粗精加工混线最实用。
   排故案例：用户反馈“开精加工级反而过切”，发现 No.2066 拐角减速被误设为 0，恢复 400 后正常。
4. 双路径车削
   同步/混合/重叠/等待/干涉检查 5 大功能，适合汽车轴类件双刀架加工。
   常见报警：PATH2 干涉报警 PS0154，90% 源于坐标系偏移未更新，重设 G54 即可。
5. 8 级数据保护
   0 级最低，7 级最高，可单独锁定 PMC、宏变量、刀补。
   维修经验：设备移交后若出现“参数无法写入”，先检查 8 级保护，再怀疑主板电池。

四、维修现场 3 个“一键”神器

工具	免安装？	场景	维修用法
伺服/主轴一键设定	已内嵌 CNC	换电机后 30 min 搞定参数	按 SYSTEM→SV 设定→INIT，自动写入 No.2000~No.2999
SERVO GUIDE	需笔记本	共振/过切/啸叫	采集频率响应 → 自动计算滤波 → 写入 CNC
程序传输工具	绿色版	生产线 DNC	拖放即传，支持批量更名，0i Mate 也能用

五、易踩的 4 个坑

1. 0i Mate-D 没有快速以太网板，远程诊断只能用 RS-232C，波特率 19200 以上必丢包。
2. 存储卡 DNC 加工时，若程序大于卡容量 50%，会出现“_BUFFER OVERFLOW”，改用数据服务器板可解。
3. 双路径车床换刀宏程序调用 M198，路径号写反会导致刀塔互撞，务必在 PMC 互锁。
4. 误操作防止功能出厂默认关闭，建议帮用户打开“刀补量超程确认”，可减少 30% 新手撞刀。

六、一句话总结

0i-D / 0i Mate-D 并不“新”，却足够“稳”。掌握硬件差异 + 吃透五大功能 + 用好三件调试神器，你就拥有了在车间横走的底气。更多实战案例与维修笔记，欢迎收藏、转发、留言交流！
