FANUC LADDER III技巧:如何自动分配定时器/计数器参数号?

一句话答案:LADDER III 的「参数号自动输入」能自动分配一个大于当前已用号码的最小未用号码,避免手动管理定时器和计数器参数号时出现重复或遗漏;注意双窗格编辑模式下该功能不可用,且指令不支持或号码用尽时会给出明确提示。

在编写FANUC PMC梯形图时,定时器和计数器是我们最常使用的功能指令。每一个定时器或计数器都需要一个唯一的“参数号”来设定其时间或计数值。

什么是参数号自动输入?

简单来说,这是一个让软件自动帮你“找空位”的功能。你不需要去翻阅参数表查看哪个号码被占用了,软件会自动为你分配一个当前未被使用的号码。

核心逻辑:智能分配

这个功能的核心逻辑非常智能:

系统会自动寻找并分配一个“大于当前已输入号码”的“最小未使用号码”。

举个例子:

假设你的程序中已经使用了参数号 K1、K2 和 K4。

此时,你插入了一个新的定时器,并执行“自动输入”操作。系统会检测已占用的号码,并自动为你填入 K3。

这个逻辑确保了号码的连续性和唯一性,避免了手动分配的混乱。

如何操作与注意事项

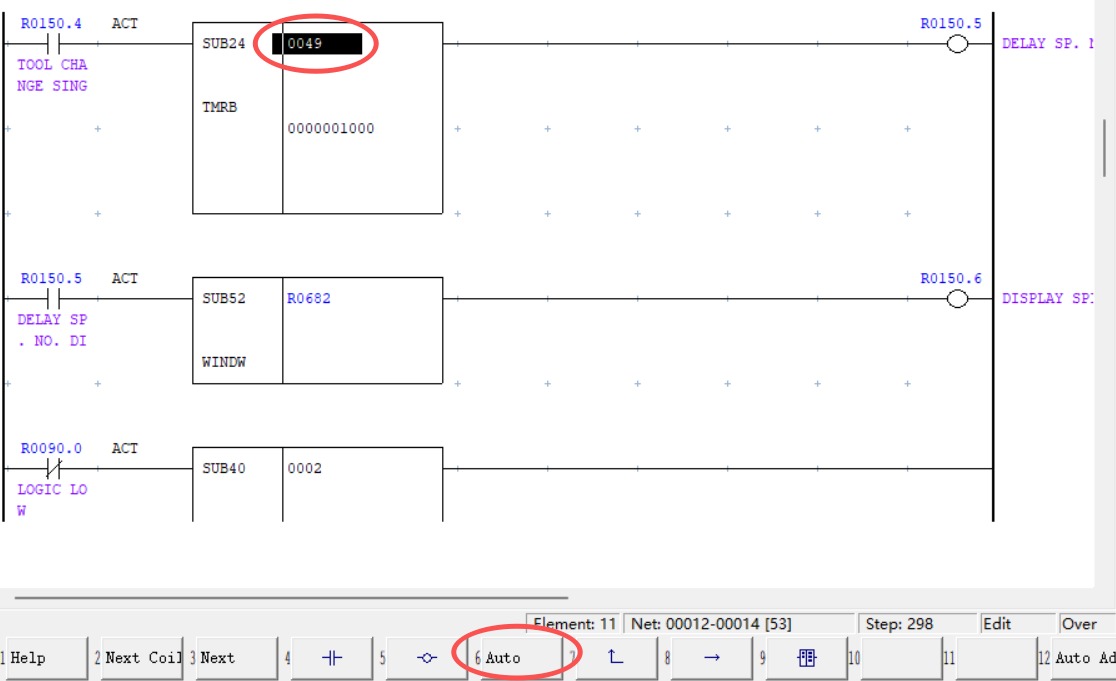

操作非常简单,通常在插入功能指令的对话框中,点击“Auto”按钮即可。但在使用过程中,有几个关键点需要注意:

  1. TMR与CTR的区别
    虽然两者都支持自动输入,但软件内部对定时器(SUB3)和计数器(SUB5)的处理细节略有不同。建议在操作时留意软件的具体提示。
  2. 双窗格模式下的限制
    这是一个常见的“坑”。如果你的LADDER III软件界面设置为“双窗格编辑模式”(即同时显示“显示窗口”和“编辑窗口”),“自动输入”功能将无法使用。如果遇到按钮灰色不可点,请检查是否处于此模式,切换回单窗口模式即可。
  3. 关注错误提示
    软件会在两种情况下给出明确的错误提示,帮助你排查问题:
    广告
    • 指令不支持:如果对一个不支持此功能的指令执行操作,会提示:'Cannot perform "Auto" on the instruction.'
    • 号码已用尽:如果所有可用的参数号都已被使用,系统会提示:'No unused parameter number.'

总结

“参数号自动输入”是FANUC LADDER III中一个看似微小但极其实用的功能。它能有效避免参数冲突,让你的程序更加规范、整洁。

养成使用这个功能的习惯,是迈向高效PMC编程的重要一步。

广告
下载图标
FANUC PMC维修学习资料

常见问题

定时器不动作怎么排查?

先确认触发条件是否有单脉冲,再看输入条件是否在计时期间持续保持,最后确认定时器语句之后的触点位置。顺序是:触发端 → 保持 → 触点位置。

定时器提前动作是什么原因?

通常是时基理解错误——把预置值当成了时间。真实延时 = 预置值 × 时基,必须去 PMC 参数确认时基。

常见问题(FAQ)

LADDER III 有没有自动分配定时器/计数器参数号的功能?

有。LADDER III 提供了自动分配功能,但需要 LADDER III 6.x 及以上版本才有完整菜单,5.x 版本支持不完整。该入口在不同版本位置略有差异,通常在编辑菜单或 View 菜单下的相关设置项中。

自动分配是找空位还是整表重排?

是整表重排,不是找空位。执行时它会扫描当前所有已使用的定时器、计数器、保持继电器地址,按顺序重新赋号,并同步更新梯形图内部的引用。执行后原来的 T1 可能变成 T3,编号整体变化是正常现象而非故障。

使用自动分配前必须做哪些准备?

四项:一、备份当前 PMC 程序,这是唯一的回退手段;二、确认没有梯形图之外的硬编码地址引用,宏变量里写死的编号、机床侧按固定编号通信的外部设备、触摸屏信号表都不会跟着自动更新;三、先在离线仿真环境跑一遍;四、一次只重排一类,定时器验证完再排计数器。

自动分配执行后必须验证哪三项?

一是动作顺序验证,用仿真器单步跑,确认输出点动作先后符合设计意图;二是保持继电器验证,K 地址重排后断电保持的初始状态可能不是预期的值,这一步最容易遗漏;三是交叉引用验证,用编辑菜单的查找功能全局搜原编号,确认无残留引用。

什么情况下不应该用自动分配?

三种情况不建议使用:已经稳定运行多年的存量程序,重排带来的验证成本远高于收益;有外部设备如 PLC、机器人、第三方 IO 按固定编号通信的;只增加一两个定时器的,手工填写比自动更快。判断标准是自动分配属于开发期工具,不是维护期工具。
