如何使用LADDER III软件查看梯形图的程序的步数?

一句话答案:在 FANUC LADDER III 中查看梯形图步数很简单:程序列表右键 PROPERTIES 即可显示各级与子程序步数,或留意软件右下角状态栏;步数关系 PMC 型号容量上限(标准型与 Lite 型差异大),超限将无法写入。

如何使用LADDER III软件查看梯形图的程序的步数?

在FANUC数控系统的调试与维护中,了解PMC梯形图程序占用了多少步数(Step Count)是非常关键的。不同的PMC型号(如0i-F PMC与0i-F PMC/L)对程序容量有不同的限制,如果程序步数超出硬件支持范围,将导致无法写入或运行异常。

对于FANUC系统,每个类型的PMC程序步数是有限制要求的,那么我们在编写PMC程序的时候,如何才能够知道我们的程序写了多少步了呢?以下是具体查看步骤。

在程序列表界面,按鼠标右键,然后选择PROPERTIES 弹出的界面就会显示出程序的步数

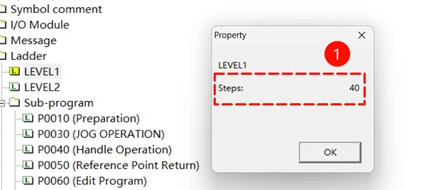

显示出1级程序步数

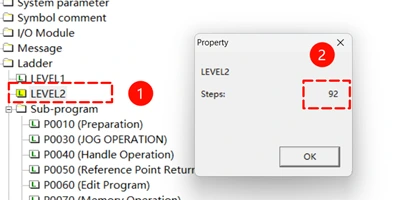

显示出2级程序步数

显示出每个子程序的步数

查看FANUC梯形图步数非常简单,只需留意LADDER III软件右下角的状态栏即可。养成在修改程序前后检查步数的习惯,是避免机床调试报错的良好职业素养。

 为什么要关注步数?

硬件兼容性:如前所述,FANUC的PMC分为标准型(Standard)和精简型(Lite/L)。例如,0i-F PMC标准版可能支持24,000步,而0i-F PMC/L可能仅支持5,000步。在追加新功能时,必须确认当前步数是否接近上限。
程序优化:如果你发现步数接近临界值,可能需要优化逻辑,删除未使用的变量或简化复杂的网络,以释放空间。

下载图标
FANUC PMC维修学习资料

常见问题

常开和常闭怎么区分?

看斜线是否接触右侧竖线。不接触是常开,斜线穿过竖线是常闭。用法上互锁用常闭,动作触发用常开。

置位 S 和普通线圈的根本区别是什么?

置位具有记忆功能,ON 之后锁住,条件消失也不复位。必须与复位成对出现且使用同一地址,置位条件也不能是持续信号。

为什么置位之后关不掉?

最经典的错误是置位和复位不是同一个地址,导致该位永远无法复位。
