数控机床电气工程师在线工具箱

一句话答案:数控机床电气工程师在线工具箱是一个在外调试时可快速检索与计算的在线工具,首期集成发那科、西门子 828D/840DSL/ONE、三菱等系统的 PLC 地址查询表,框架搭好后只需更新 JS 数据文件即可持续扩充,提升现场效率。

数控机床电气工程师在线工具箱

在工作中,我们会遇到很多需要查询的问题,这些问题虽然不是大问题,也许在电脑上,打开电脑就能够直接找到,但是我们还会遇到一种场景,就是我们在外调试,需要检索信息,需要计算的时候,我们会将之前用到的东西再找一遍,为了方便提升效率,我将我遇到的一些场景制作一个在线工具-数控机床电气工程师在线工具

这里将记录这个工具的实时更新过程,大家好的建议,我将持续进行改进。

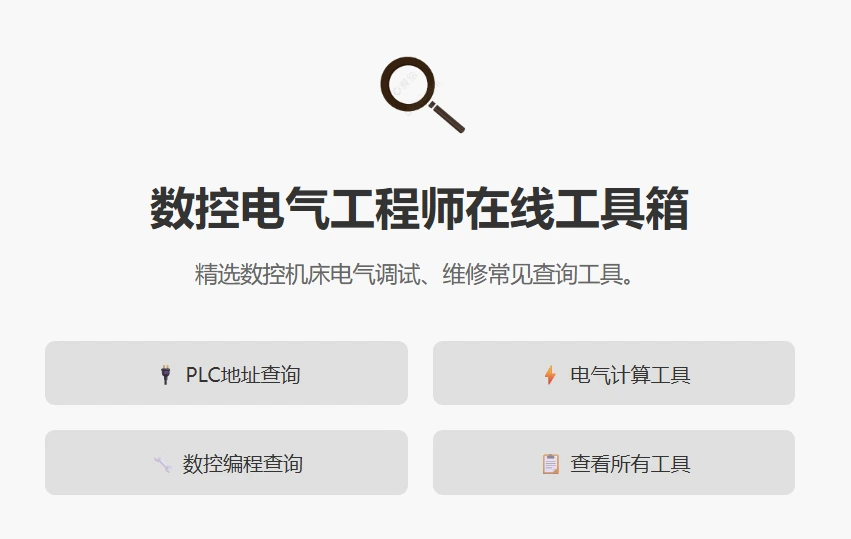

图片[1]-数控机床电气工程师在线工具箱

一、PLC地址查询表

这里包含发那科、西门子828D、西门子840DSL/ONE系统以及三菱系统的地址快速查询功能。

这是一个数控系统常见PLC地址查询的页面,页面结构 如下:

myblog/
├─ static/
│ ├─ js/
│ │ ├─ plc-fanuc.js
│ │ ├─ plc-fanuc1.js
│ │ ├─ plc-828d.js
│ │ ├─ plc-840ds.js
│ │ └─ plc-mitsubishi.js
│ └─ tools/
│ └─ plc-finder/
│ └─ _index.html

该工具的结构主界面调用子工具,该工具的数据库使用JS文件进行调用,框架搭建完成后,后期只需要进行JS数据文件的更新即可。

常见问题

这类问题现场应该怎么快速定位?

建议按「先看现象、再定地址、后查时序」的顺序:先确认故障是偶发还是必现,再定位到具体地址,最后用梯形图逐条核对执行时序。

排查时应该以什么为准?

以现场实测为准,不是以程序为准。顺序是电气图 / 地址表 → 现场实测 → 梯形图程序,顺序反了越改越偏。

修改后如何验证是否真正解决?

做完整记录:改前记录相关状态,改后重启立即读取同一批地址比对。地址应以后台实测为准,不要套用理论结论。
