梯形图里写的是 Y3.3，图纸上标的却是 Y3.5；按一个按钮，程序里对应的 Y 地址没动作，实际动作的是隔壁一个；换一台机床同样的程序，某个输出死活不响应——最后发现是地址表被改过。
这类问题的共同点很讨厌：程序没报错、系统没报警、梯形图逻辑也没写错，但行为就是不对。查代码永远查不出来，因为错位不在代码里，在「代码用的地址」和「硬件实际接的地址」之间。
这篇文章不讲地址表的格式，讲的是排查路径：从症状出发，反推出哪一位地址错位了，怎么在最短时间内锁定它。做发那科梯形图调试的人，多半不是不会写梯形图，而是栽在地址对不上这件事上——梯形图本身写得再漂亮，地址错了就是全错。
说明：本文讨论的 X/Y/G/F/R 等信号类型与信号流向，适用于 FANUC 常见系统的通用构型。具体地址号、参数设置与诊断画面位置随机型和机床厂家配置不同，文中一律不列具体参数号与固定地址，请以随机官方手册、实际地址表与现场实测为准。
一、先理解：X/Y 到底在跟谁交换信号
这是排查的前提。不理解信号流向，就无法判断「地址对不上」到底错在哪一侧。
FANUC PMC 与 NC 之间是双向交换的，方向不同、地址段不同：
| 信号 | 方向 | 谁产生 | 谁接收 |
|---|---|---|---|
| X（机床输入） | MT 侧 → PMC | 按钮、接近开关、限位等现场元件 | PMC 梯形图读取 |
| Y（机床输出） | PMC → MT 侧 | PMC 梯形图写入 | 电磁阀、接触器、指示灯 |
| F（CNC 送 PMC） | CNC → PMC | NC 侧系统内部 | PMC 梯形图读取 |
| G（PMC 送 CNC） | PMC → CNC | PMC 梯形图写入 | NC 侧功能逻辑 |
这张表是 FANUC PMC programming 的基本功，信号流的整体架构可以看站内这篇：PLC 信息交换全解析：CNC 侧与 MT 侧的四大信号流。
关键认知：X 和 Y 都属于「MT 侧 ↔ PMC」这一段，跟 G/F 的交换机制完全不同。所以现场「按按钮没反应」这类问题，先看 X 这一段；「NC 功能不生效」这类问题，才往 G/F 上想。
地址表的完整格式（各信号类型的地址格式与用法）站内有一篇专门整理：FANUC PMC 地址表详解 | X/Y/G/F/R 信号对照表。那篇讲的是「地址长什么样」，本篇讲的是「地址对不上时怎么查」。
下面这张对照表把地址错位时最常见的五种现场症状摆在一起，可以先按现象对号入座，再决定走哪条排查路径。
二、症状一：按按钮，梯形图里对应的 X 地址不变
这是最典型的入口级症状。
可能原因：
- 梯形图里引用的 X 地址，与现场按钮实际接的地址不是同一个
- X 地址写成了输出侧地址（Y），方向搞反
- 现场元件换了位置或改过接线，但发那科梯形图程序没跟着改
- 该输入点实际处于「强制」状态或被其它逻辑改写
排查路径：
- 在 FANUC Ladder III 的在线监控里，让操作者按下现场按钮，逐段扫描观察哪个 X 地址亮了
- 记下实际响应的地址
- 打开梯形图，搜索程序里用的是哪个 X 地址
- 两个地址不一致 → 直接锁定错位位置
这一步的价值：它把「按按钮没反应」变成了「程序用的是 X?.?，实际是 X?.?」这样一个可以直接改的结论。整个过程不超过两分钟。

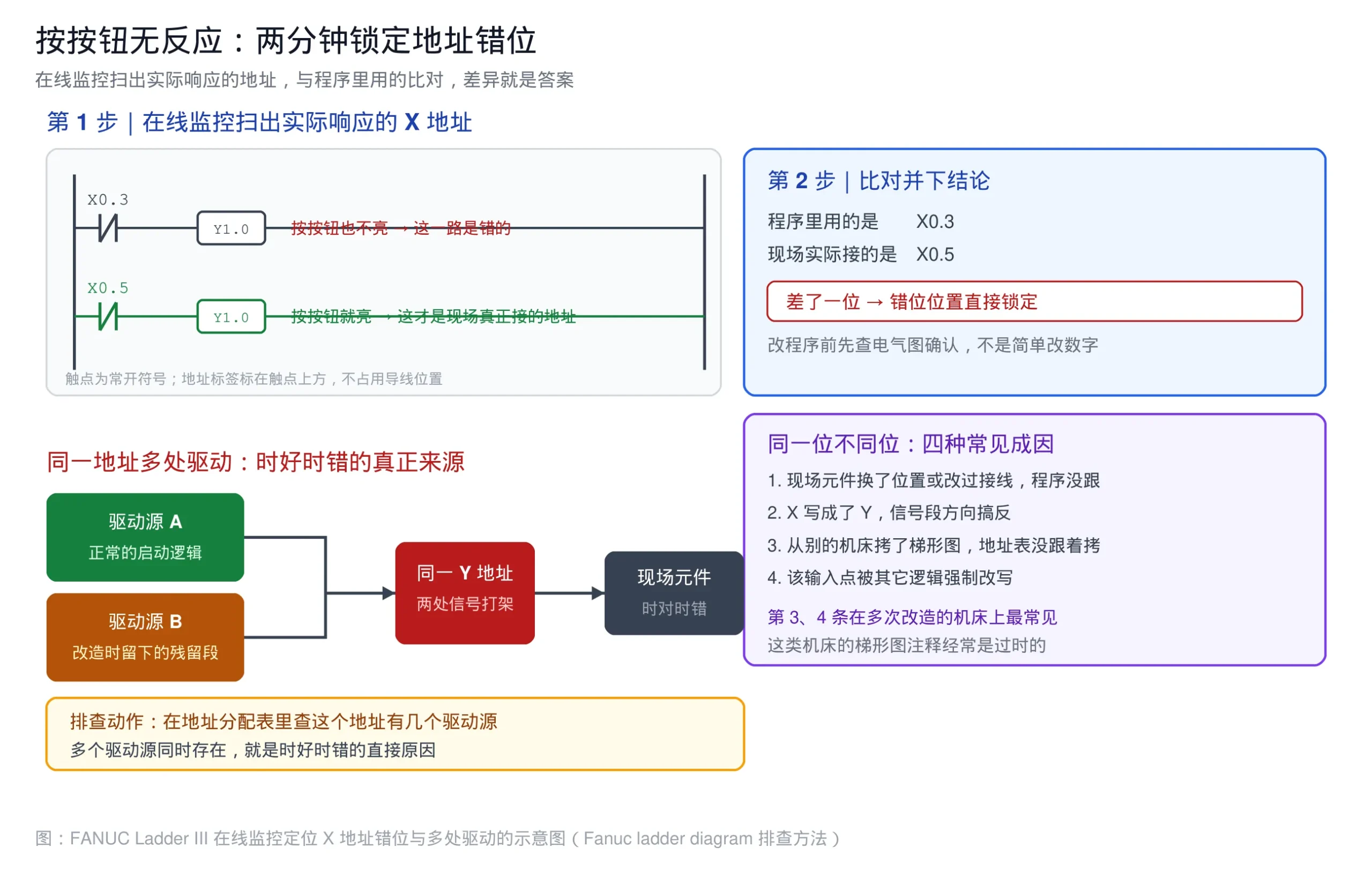

下面这张图把整个动作画出来了：在线监控下按按钮，看哪个 X 地址亮；再和发那科梯形图程序里引用的地址比对，差异就是答案。
三、症状二：梯形图写了 Y 地址，实际动作的是隔壁一个
症状是「程序里写的那个输出没动，但另一个输出莫名动了」。这个比症状一更严重，因为它可能引发误动作。
排查路径：
- 用在线监控强制程序里写的那个 Y 地址，看现场哪个动作
- 现场没动 → 说明这个 Y 根本没接到你说的那个执行元件
- 现场动了别的 → 说明物理接线和地址表不一致，程序里的注释是错的
这一条必须严肃对待。 地址错位导致的误动作，比不动作危险得多——比如冷却液阀和主轴阀接反，是能出事的。发现地址与实际接线不符时，要先停机核对电气图，不要接着往下改程序。
四、症状三：同一份程序换台机床就不对
同一个程序文件在 A 机床正常、在 B 机床异常，几乎可以断定是地址表差异造成的。
常见原因：
- 两台机床的 I/O 模块型号或通道数不同，地址分配范围不一样
- B 机床做过改造，地址被重新分配过，但程序还是老的
- 从别的机床拷贝了梯形图，地址表没跟着拷
排查方法：打开 B 机床的实际地址表，把程序里用到的所有 X/Y 地址逐个核对是否与地址表一致。这个活儿看着枯燥，但它是最可靠的做法。
建议做法：改动之前先把两台机床的地址表导出对比，把差异点列成一张清单，而不是靠记忆逐段翻发那科梯形图。PMC 梯形图编程里，地址表和电气图必须同时在手。
五、症状四：信号时对时错，偶尔才复现
时好时错的问题最难查，也最容易误判成程序问题。
排查思路：
- 同一个地址上存在多处驱动（两段逻辑都在写同一个 Y）
- 存在跳转或循环把某段逻辑绕过了，顺序执行时机不稳定
- 地址用到了保持类继电器或计数器这类有状态记忆的区域，状态在不同周期不一样
排查动作：在地址表里查这个地址有几个驱动源。多个驱动源的情况下，两处信号打架，表现就是时好时错。这类「同一个 Y 被两段发那科梯形图同时驱动」的结构，在多次改造的机床上几乎成了常态。
顺带提醒：如果同一条顺序程序里有多处跳转，排查顺序问题时务必先看执行顺序。这类问题可以看站内这篇：FANUC PMC 跳转指令 JMP / LBL 怎么用？条件跳转与循环控制的 4 种写法。
六、症状五：X 侧正常，G/F 侧不通
这类症状容易被误判成梯形图逻辑错误，实际上是交换机制搞混了。
比如 NC 侧的某个功能不生效，你以为是 PMC 逻辑没写对，其实是信号用错了段：本该用 G（PMC 送 CNC）的信号，写成了 Y（PMC 送 MT 侧）。
排查动作：
- 确认这个信号的实际物理去向——它最终要影响的是现场动作，还是 NC 的某个功能
- 要影响现场动作 → 查 X/Y 段
- 要影响 NC 功能 → 查 G/F 段
- 用错段 → 信号永远到不了该去的地方，且不会有任何报警
这是地址错位里最隐蔽的一种，因为它没有任何外部表现——信号发出去了，石沉大海。
七、五条排查路径速查表
| 症状 | 首要动作 | 命中原因 | 下一步 |
|---|---|---|---|
| 按按钮 X 不变 | 在线监控扫出实际响应的 X 地址 | 程序用的 X 与现场不一致 | 直接改地址 |
| 写了 Y 不动、别的动 | 强制该 Y 看现场哪个动作 | 接线与地址表不符 | 停机核对电气图 |
| 换机床就不对 | 导出两台地址表逐条对比 | I/O 配置差异或改造遗留 | 列差异清单 |
| 时好时错 | 查该地址有几个驱动源 | 多处驱动或跳转绕过 | 消除重复驱动 |
| G/F 侧不通 | 判断信号物理去向 | 用错段（Y 代替 G 等） | 改用正确的信号段 |
这五条的顺序建议：先做前两条（成本最低、结论最直接），最后才查第五条（因为它最隐蔽、也最容易被忽略）。整套流程下来你会发现，排查地址错位这件事，靠的完全是发那科梯形图的现场监控习惯，和代码水平关系不大。
八、一条通用原则：地址以现场为准，不是以程序为准
写 FANUC CNC 梯形图久了容易养成一个习惯：改动时先动代码，不动地址表。这个习惯在正常情况下没问题，但在地址已经错位的机床上会越改越乱——每一次「顺手把地址改一下」，都可能让错位从一位扩大到两位。
正确的优先级是：
- 地址表与电气图——它们描述的是物理现实，物理现实不会因为程序怎么写而改变
- 现场实测——按一下按钮，亮的是哪个地址，这是硬证据
- 梯形图程序——最后才动
所以遇到地址对不上时，先确认现场实际接的是哪个地址，再回去改程序。顺序反了，会越改越偏。
九、零基础学习发那科梯形图的路径
地址表是 PMC 梯形图编程里最基础、也最容易被跳过的一块。建议按这个顺序补：
- 先搞懂 PMC 是什么、扫描周期怎么跑 —— FANUC PMC 是什么？工作原理与应用详解
- 认识信号流与交换机制 —— PLC 信息交换全解析：CNC 侧与 MT 侧的四大信号流
- 地址表格式（本篇的前置基础，必读） —— FANUC PMC 地址表详解 | X/Y/G/F/R 信号对照表
- 顺序程序的数据构成 —— FANUC PMC 编程核心：深度解析顺序程序的 8 大数据构成
- 延时与计数 —— TMR 定时器指令详解、CTR 计数器指令详解
- 流程控制与单脉冲 —— JMP / LBL 跳转指令的 4 种写法、上升沿/下降沿检测与 DIF 微分指令
- 输出侧的整体排查 —— 梯形图 Y 输出上电全为 0 排查
- 时序类问题 —— 定时器不动作与提前动作 5 个原因
- 工具准备 —— FANUC Ladder III 编程与调试必备软件全解析
- 硬件侧配合 —— 数控机床 I/O 模块全解析
- 实战案例 —— FANUC PMC 故障排查实战 | 5 个经典案例详解
如果你需要一份系统的 PMC 维修学习资料作为长期参考，可以看看这篇：
FANUC PMC 维修学习资料 —— 站内 PMC 维修方向的学习资料汇总，适合配合上面的路径系统学。
English readers searching for Fanuc ladder diagram addressing or X / Y signal mismatch will find that the same diagnosis logic applies on FANUC’s official support pages: FANUC America 。
零基础学习发那科梯形图：数控机床 PMC 视频教程全攻略 | 从看不懂梯形图到独立调试
