延时 3 秒的动作 1 秒就动了；说好的 5 秒冷却，实际 2 秒就解除；更糟的是定时器干脆不动作，条件永远不成立。
做发那科梯形图的人都知道，现场一说「定时器有问题」，十有八九被当成梯形图写错了，于是从头到尾检查一遍程序——结果什么都没改，故障照旧。因为定时器故障里，真正的原因往往不在 TMR 指令本身，而在它的输入条件、时基参数和地址分配这三处。
这篇按一线维修的真实顺序，把 FANUC PMC 梯形图里定时器不动作 / 提前动作拆成 5 个常见原因，给出实测排查顺序：先看什么、怎么看、看到什么现象就往下一个方向走。你可以直接照着做，不用改程序也能先判断问题落在哪一层。
说明：本文讨论的
TMR a(b) c(d)格式适用于 FANUC 常见系统，具体地址、参数号与诊断画面位置随机型和 PMC 参数设置不同，文中一律不列具体参数号，请以随机官方手册与现场实测为准。
一、动手之前：先把「不动作」和「提前动作」分开
这是排查的第一刀，也是很多人跳过的一步。
| 现象 | 归类 | 主要怀疑方向 |
|---|---|---|
| 定时到点后，后续动作完全没发生 | 不动作 | 输入条件消失、地址冲突、计时中继触点没接通 |
| 后续动作发生了，但比设定时间早 | 提前动作 | 时基被改、计时中继被别处驱动、输入条件提前掉电 |
| 有时准、有时不准，每次都不一样 | 时长漂移 | 触发信号不是单脉冲、条件抖动 |
| 延时偏长，比设定久 | 时长偏长 | 时基档位选大、预置值算错 |
分完类之后，5 个原因里只有一个是主因，做 FANUC PMC 调试时先分类能省掉大半冤枉路。 不分类直接查，往往会在错误的方向上耗掉大半个小时。
二、发那科梯形图排查原因一：输入条件在计时过程中消失了
这是「不动作」里最常见、也最容易被忽略的一种。

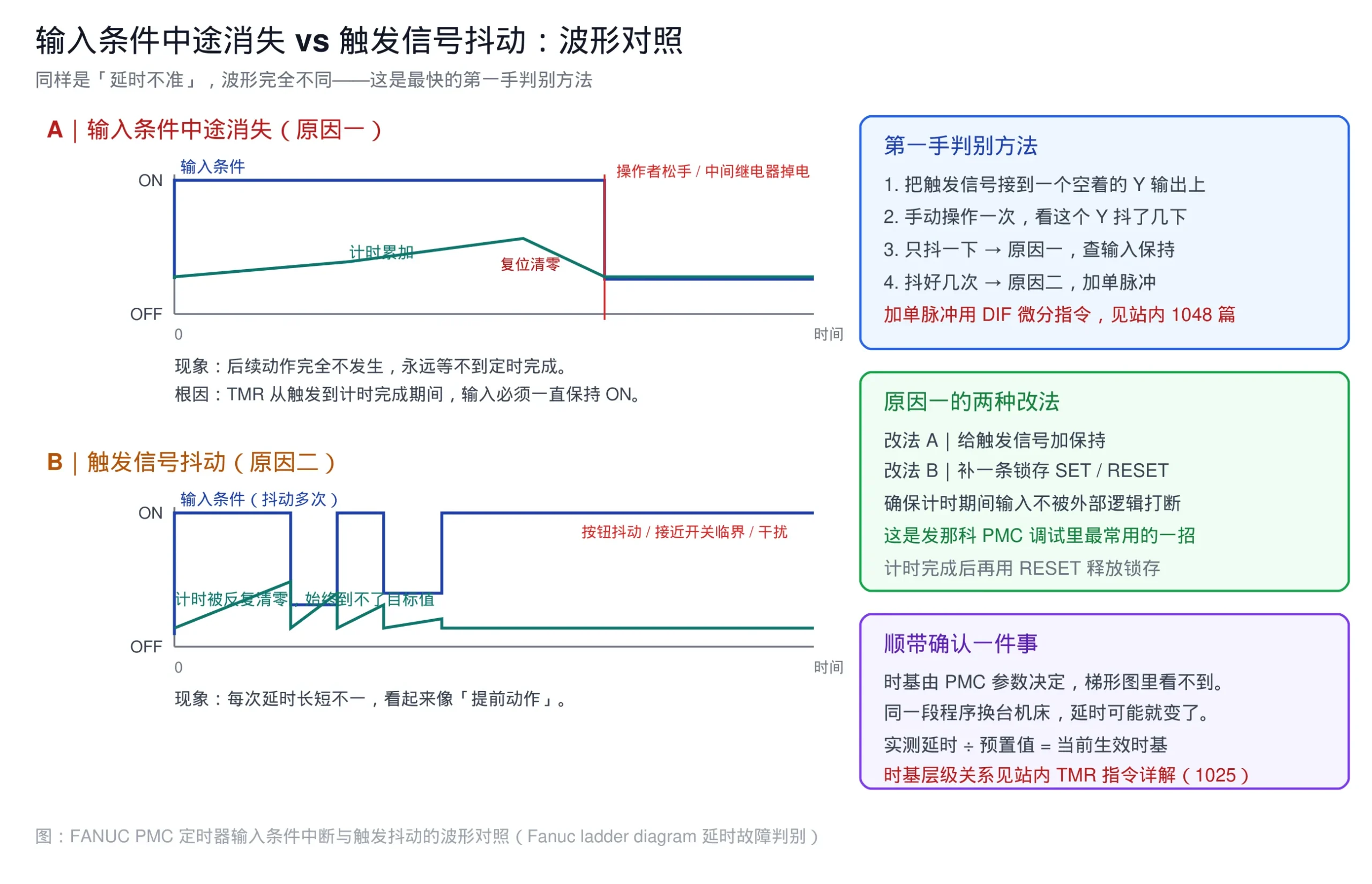

FANUC PMC programming 里，TMR 的计时逻辑有个硬性前提：从触发开始到计时完成，输入条件必须一直保持为 ON。 一旦中途断开，定时器会立刻复位，计时清零，重新从零开始。
现场最常见的场景是这样的：
- 触发信号取自一个按钮的瞬时触点，操作者松手早了，定时器被中途打断
- 触发信号取自某个中间继电器，而该继电器受其它逻辑影响提前掉电
- 触发信号取自 X 输入，而该输入的现场元件是点动的（点一下就断）
实测方法：在 FANUC Ladder III 的在线监控里，强制把定时器的输入条件置为 ON 且不再改变，然后观察定时中继触点是否按时动作。如果这样就正常了，问题百分之百在输入条件上。
改法：给触发信号加保持，或者补一条锁存（SET/RESET），确保计时期间输入不被外部逻辑打断。这也是发那科 PMC 调试里最常用的一招。
【安全警示】用在线监控的强制功能时，输出会被真实驱动到现场设备上。强制前必须确认机床处于安全状态，并事先确认被强制的输出不会引发刀具、工件或夹具的意外动作。
三、发那科梯形图排查原因二：触发信号不是单脉冲
「有时准、有时不准」几乎都出在这里。
如果触发信号在一次动作里反复 ON/OFF 多次（比如按钮抖动、接近开关临界抖动、输入信号干扰），定时器就会被反复复位又重新计时。表现出来就是「延时好像提前结束了」——因为中间某次复位把已计的时间清零，然后从零又走了半程，看起来像是提前到了。
判断方法：把触发信号接到梯形图里一个空着的 Y 输出上，手动操作一次，看这个 Y 输出在一次动作中抖动了几个扫描周期。抖动次数就是不稳定的次数。
正确做法：定时器的触发端必须用单脉冲。具体怎么把一个持续信号变成单脉冲，站内这篇专门讲过上升沿检测：FANUC PMC 上升沿/下降沿检测 DIF 微分指令详解 —— 用微分指令把持续电平压成一个扫描周期的脉冲，这是 FANUC PMC programming 里最该掌握的基本功。
四、发那科梯形图排查原因三：时基档位与预置值对不上
「提前动作」里最隐蔽的一种。
TMR 的实际延时 = 预置值 × 时基。预置值就是梯形图里写的那个数字，它本身不是时间；时基由 PMC 参数决定，在梯形图里根本看不到。
于是会出现这种情况：
- 同一段程序，参数改动前后延时差了一个数量级
- 从别的机床拷来的梯形图，预置值照抄了，但对方机床的时基档位跟自己不一样
- 参数被调试人员顺手调过，没有人记录
实测方法：数一数实测延时，再拿实测时间反推时基 —— 实测秒数除以预置值，就是当前生效的时基。如果算出来的时基和你以为的不一样，时基档位就是被改过的那个原因。
时基的层级关系可以参考站内这篇：FANUC PMC 定时器 TMR 指令详解：时基选择与梯形图接法对照。
判断口径：先假定时基是对的，去查原因一、二、三；如果这三项都排除了，再回来查参数。不要一上来就动参数——参数一改，故障现象就变了，反而更难查。
五、发那科梯形图排查原因四：地址冲突或定时器被多处驱动
在经过多次改造的机床上，PMC 梯形图编程里的这个问题几乎必然存在。
同一个定时器地址可能被两处甚至多处逻辑驱动：
- 一处正确驱动，一处误驱动，两处信号打架
- 原机床的一段逻辑被改掉但没删干净，残留代码仍在写同一个地址
- 拷贝梯形图时带进来了同名地址，两台机床地址表不一致
实测方法：在 FANUC Ladder III 里打开地址分配表，按地址逐个查找这个定时器被哪些线圈引用。如果一个地址对应多个驱动源，问题就在这里。
地址表的结构可以参考站内这篇：FANUC PMC 编程核心：深度解析顺序程序的 8 大数据构成。参数号自动分配的原理另见：FANUC LADDER III 技巧：如何自动分配定时器/计数器参数号？。
六、发那科梯形图排查原因五：定时中继触点用错
前面五步都排除了，才轮到这一条——写 FANUC CNC 梯形图的人十有八九在这里翻过车。
TMR 计时完成后会驱动一个定时中继，这个中继在梯形图里以触点形式被后面的逻辑读取。用错地方会有几种表现：
- 该用常开触点的地方用了常闭触点，逻辑取反
- 用了另一个定时器的中继（地址挨着，很容易看错行）
- 中继触点被放在顺序执行语句的前面，而它要到 END2 之后才刷新，导致逻辑在同一次扫描里读到旧值
第三条尤其隐蔽，值得单独说。顺序程序是从上往下逐条执行的，如果把定时中继触点写在了它自己的定时器语句之前，这一次扫描读到的是上一次的结果。写 FANUC CNC 梯形图时，定时器语句必须在使用它中继触点的语句之前，这个顺序不能反。
三级顺序程序的执行顺序可以看站内这篇：FANUC PMC 顺序程序 END1 / END2 / END3 有什么区别？执行顺序与中断机制详解。

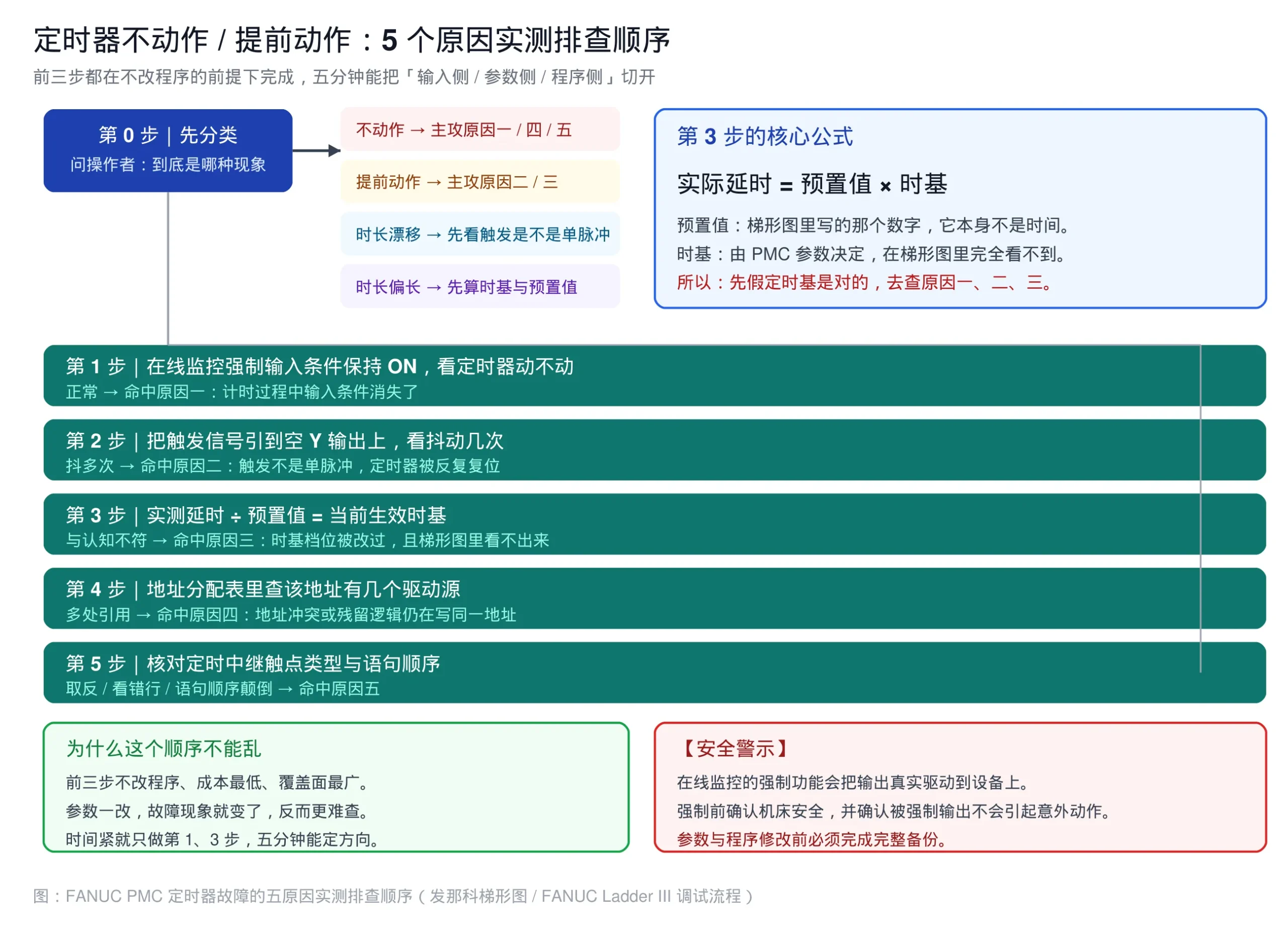

七、FANUC Ladder III 实测排查顺序速查表
| 步骤 | 动作 | 工具 | 命中信号 |
|---|---|---|---|
| 0 | 分清不动作 / 提前 / 漂移 / 偏长 | 问操作者 | 决定主攻方向 |
| 1 | 强制输入条件保持 ON | 在线监控强制 | 正常 → 原因一 |
| 2 | 把触发信号引到空 Y 输出看抖动 | 在线监控 | 抖多次 → 原因二 |
| 3 | 实测延时 ÷ 预置值 = 时基 | 秒表 | 时基与认知不符 → 原因三 |
| 4 | 地址表查该地址有几个驱动源 | 地址分配表 | 多处引用 → 原因四 |
| 5 | 核对中继触点类型与语句顺序 | 读梯形图 | 取反 / 看错行 / 顺序颠倒 → 原因五 |
这张表的顺序不能乱。 前三步都在不改程序的情况下完成，成本最低、覆盖面最广，能解决现场绝大部分情况。
八、一句话版本：改代码前先做这两个动作
如果你时间很紧，只做两件事：
- 强制输入条件保持 ON，看定时器动不动。 这一刀把「输入侧问题」和「程序侧问题」切开。
- 数一数实测延时，反推时基。 这一刀把「参数侧问题」从「程序侧问题」里剥出来。
这两步花不到五分钟，却能直接决定你接下来该查哪一半，而不是从头到尾重读一遍梯形图。
九、零基础学习发那科梯形图的路径
定时器只是 PMC 梯形图编程里最基础的一个功能。要把 PMC 真正看懂，建议按这个顺序补：
- 先搞懂 PMC 是什么、扫描周期怎么跑 —— FANUC PMC 是什么？工作原理与应用详解
- 再认识顺序程序的数据构成与地址表 —— FANUC PMC 编程核心：深度解析顺序程序的 8 大数据构成
- 补上延时与时基 —— FANUC PMC 定时器 TMR 指令详解：时基选择与梯形图接法对照
- 补计数 —— FANUC PMC 计数器 CTR 指令详解：加计数与断电保持
- 补流程控制与单脉冲 —— JMP / LBL 跳转指令的 4 种写法、上升沿/下降沿检测与 DIF 微分指令
- 理解执行顺序 —— 顺序程序 END1 / END2 / END3 执行顺序与中断机制
- 硬件侧配合 —— 数控机床 I/O 模块全解析、PLC 信息交换全解析：CNC 侧与 MT 侧的四大信号流
- 实战案例 —— FANUC PMC 故障排查实战 | 5 个经典案例详解、FANUC 梯形图 Y 输出上电全为 0 排查
如果你需要英文资料核对 Fanuc ladder diagram 相关官方定义，可以参考 FANUC 官方产品与支持页面：FANUC America 。PMC 梯形图编程的通用英文写法在 Fanuc ladder diagram 相关资料里也高度一致。
零基础学习发那科梯形图：数控机床 PMC 视频教程全攻略 | 从看不懂梯形图到独立调试
