FANUC PMC 跳转指令是顺序程序里控制流程的核心工具。写在梯形图里，条件判断靠触点串联就够了。但总有些场景触点接不出来——比如”某条件成立时，跳过中间连续 20 行去执行后面的动作”。

这时候就得用跳转指令。

FANUC PMC 顺序程序里的跳转主力是 JMP（无条件跳转）和 LBL（标号），配合 CJMP（条件跳转）完成条件分支。

但也是它最容易用出死循环和漏执行。 我见过太多程序逻辑全对，因为一个 JMP 写错，整个顺序程序卡死。

这篇把 4 种写法讲透，把坑提前标出来。

一、JMP / LBL 指令格式解析

FANUC PMC 跳转指令的书写格式：

JMP  LBL n
CJMP  LBL n
LBL  n

指令	名称	作用
JMP n	无条件跳转	忽略条件，直接跳到标号 n
CJMP n	条件跳转	条件成立时跳到标号 n，否则继续往下
LBL n	标号	跳转目标，一个号只能标一次

工作逻辑一句话说清：

JMP 是”无条件回头”，LBL 是”回头后的落脚点”。两者必须成对使用，JMP 找不到对应 LBL 就报错，JMP 指向的位置不当就会漏执行或死循环。

标号 n 是跳转的唯一线索。同一个程序里，一个标号只能写一次，重复标号是常见低级错误。

安全警示：跳转指令属于顺序程序控制逻辑，修改后可能直接改变机床动作时序。请在机床处于安全状态（各轴静止、急停生效）时进行，或确保有资深工程师在场指导。修改前务必备份原始梯形图与顺序程序！ 逻辑错误的跳转可能导致设备异常动作或进入死循环。

二、FANUC PMC 跳转指令第 1 种写法：无条件跳转 JMP

最简单的形式：执行到 JMP，就直接跳到对应 LBL 继续。

       …
   JMP  LBL 20        ← 无条件跳
       …              ← 这段被跳过，不执行
       …
   LBL 20             ← 落脚点
       …

实际用途：跳过暂时不需要执行的成段功能。

比如某台机床加了客户定制的可选功能，普通机型不需要，用 JMP 跳过：

   JMP  LBL 30        ← 非本机型配置，直接跳过
   （可选功能 A 的完整逻辑，约 15 行）
   LBL 30

这个写法有个前提条件必须讲清楚：跳过的那段内容里，不能有”跳转出口”以外的分支。

如果被跳过的段里还有别的 JMP 指向段外，跳过的同时那些 JMP 也失效了，可能造成后面找不到落脚点。

三、FANUC PMC 跳转指令第 2 种写法：条件跳转 CJMP

最常用的一种。 条件成立跳过去，不成立继续往下。

   CJMP LBL 50        ← 条件成立，跳到 50
   （条件成立时要执行的逻辑）
   LBL 50

典型场景——按机床配置选择执行路径：

   X10.0（配置开关）
   CJMP LBL 60
   （标准配置逻辑）
   JMP LBL 70
   LBL 60
   （特殊配置逻辑）
   LBL 70

注意这个结构里CJMP 和 JMP 必须配套：CJMP 跳走了，如果不在中间补一个 JMP 直接落到 LBL 70，那么条件不成立时会顺着往下执行 LBL 60 的内容，产生逻辑错乱。

记住这个规律：CJMP 跳走，就必须有一道 JMP 兜底回来，否则两条分支会串在一起。

四、FANUC PMC 跳转指令第 3 种写法：循环控制（死循环重灾区）

这是 JMP 最强大的用法，也是最容易写成死循环的地方。

标准循环结构：

   LBL 100            ← 循环起点
   （循环体，一圈要做的事）
   （计数器累加 / 条件判断）
   CJMP LBL 100       ← 条件未完成，跳回起点，再来一圈
   （循环结束后执行）

逻辑：条件未完成就跳回起点重来，完成了才往下走。

这个结构的核心是退出条件必须存在。只要退出条件不成立，程序就在 LBL 100 和 CJMP 之间无限循环。

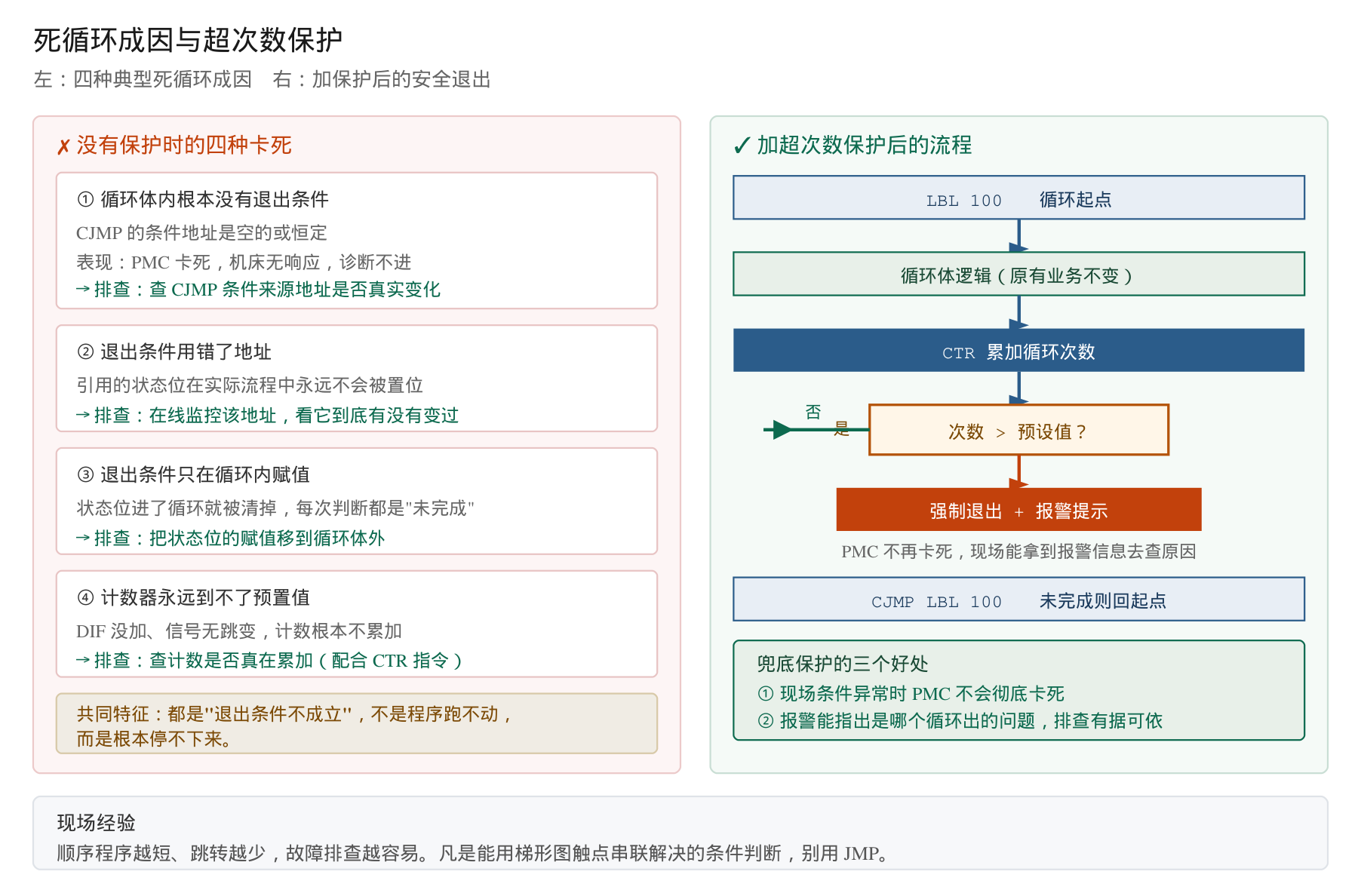

死循环是怎么产生的

现场几种典型死循环成因：

成因	表现	排查方法
循环体内没有退出条件	PMC 卡死，机床无响应	检查 CJMP 条件来源地址
退出条件用错地址	循环永远不结束	在线监控该地址是否真会变
退出条件只在循环内赋值	第一次判断时条件恒成立	把状态位放到循环外
计数器永远到不了预置	循环不退出	查计数是否真在累加

最容易踩的是第二种：退出条件引用的状态位，在循环内被清掉了，等于每次判断都是”没完成”，于是无限循环。

一个实用建议

在循环体里加一个计数器或超次数保护，做兜底：

   LBL 100
   （循环体）
   （累加循环次数计数器）
   （次数超过预设值 → 强制退出并报警）
   CJMP LBL 100

这样即使现场条件异常，也不会把 PMC 彻底卡死，而是给出报警让人去查原因。这一条在现场非常实用。

五、FANUC PMC 跳转指令第 4 种写法：子程序调用与返回

当某段逻辑需要在多处重复调用时，与其复制粘贴，不如做成子程序。

FANUC PMC 用 SUB 定义子程序起点，ENDSUB 定义结束。在顺序程序里用 CALL 调用。

   （主程序）
   CALL 1              ← 调用 1 号子程序
   …
   SUB 1               ← 1 号子程序开始
   （要重复使用的逻辑）
   ENDSUB              ← 子程序结束，自动返回调用处

这个写法解决的核心问题是”重复代码的维护成本”。

如果同一段”换刀到位检测 + 超时报警”的逻辑在 5 个地方用到，用子程序就是写一遍；不用子程序就要改 5 处——漏改一处，就是隐蔽的隐患。

注意：部分 FANUC 系统顺序程序对子程序嵌套层数有严格限制，具体可嵌套层数与地址范围请查阅本机手册确认，不要凭经验假设。另外要注意子程序里不要写会改变主程序执行路径的跳转，否则返回位置会错乱。

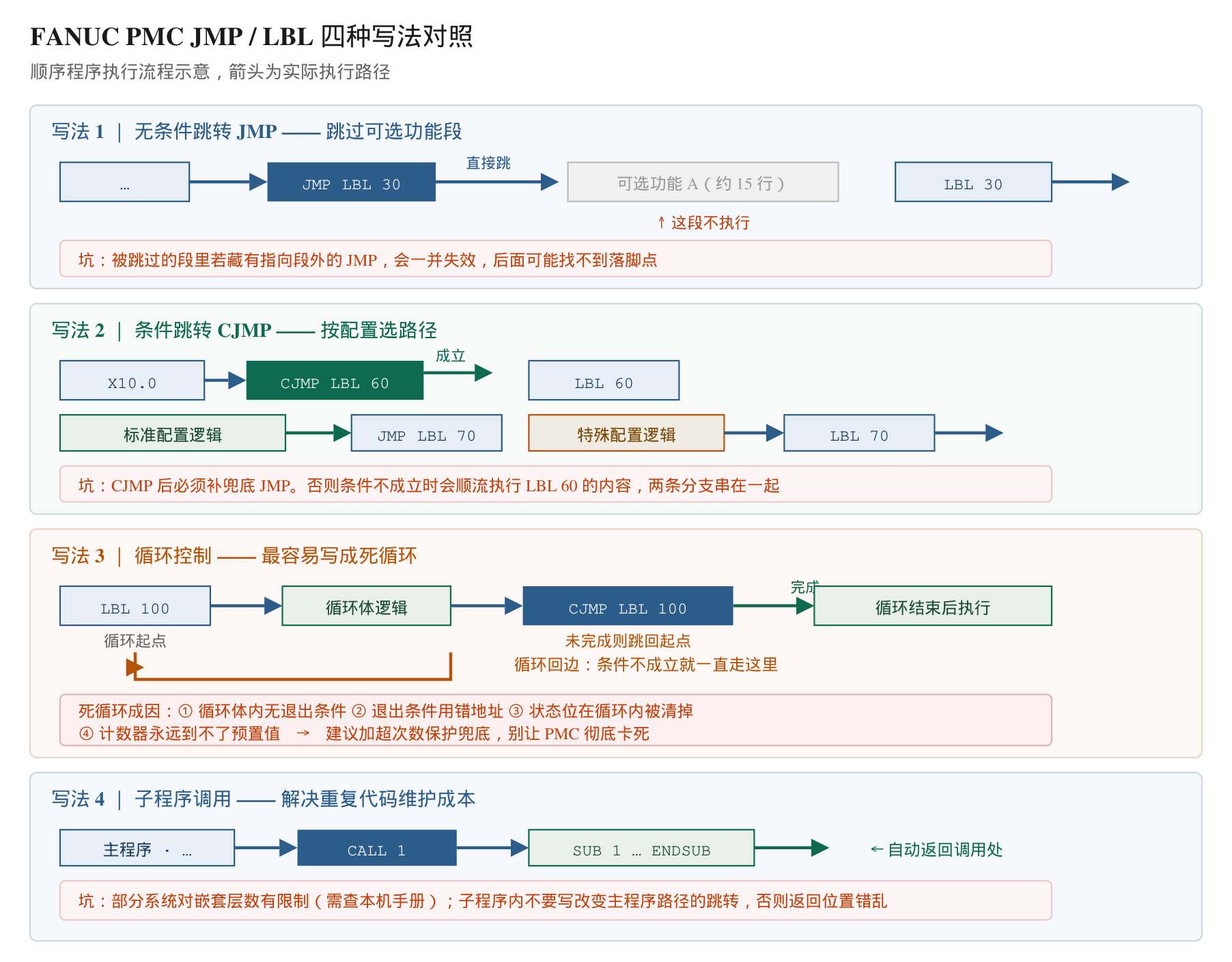

六、4 种写法速查表

写法	指令组合	典型用途	最容易错在哪

无条件跳转	`JMP n` + `LBL n`	跳过可选功能段	跳过的段里藏了别的出口
条件跳转	`CJMP n` + `LBL n`	按配置选路径	漏写兜底 JMP，两分支串行
循环控制	`LBL n` … `CJMP n`	轮询等待条件成立	无退出条件 → 死循环
子程序调用	`CALL n` + `SUB n` + `ENDSUB`	多处复用同一段逻辑	嵌套超层、影响返回位置

七、FANUC PMC 跳转指令常见故障速查表

现象	可能原因	排查方向

PMC 卡死，机床无动作响应	死循环，退出条件不成立	查 CJMP 的条件地址与赋值时机
跳过了本该执行的逻辑	跳转目标选错，或标号写错位	核对 LBL 号与 JMP 号一一对应
分支逻辑串在一起执行	CJMP 后没写兜底 JMP	补上JMP 落到另一分支起点
提示找不到标号	JMP 的号与 LBL 的号不一致	全局搜索该号确认是否成对
编译报错，标号重复	同一个 LBL 写了多次	一个号只能标一次
子程序执行完不返回	程序末尾缺 ENDSUB	补齐子程序结束指令
改了一个地方其他位置全乱	复制代码导致标号冲突	用子程序替代复制粘贴

关于”提示找不到标号”这条：这类报错系统一般能直接看出来，现场更多的情况是编译能过但运行不对——那基本就是标号号对了、位置错了，属于逻辑问题而非语法问题。

八、与梯形图配合使用的注意事项

JMP/LBL 是顺序程序指令，但很多工程师习惯从梯形图角度理解，这里有个常见混淆要澄清：

混淆点	正确认知
把 JMP 当成梯形图的触点串联	两者机制不同，JMP 是顺序程序层面的流程控制
以为 JMP 能替代所有条件判断	简单条件用触点串联更清晰，JMP 用于触点接不出的复杂流程
在 JMP 循环里直接操作 Y 输出不检查限位	循环内必须有退出保护和超时报警

一条经验：能用梯形图触点解决的，别用 JMP。JMP 是复杂度溢出时的工具，不是常规写法。 顺序程序越短、跳转越少，故障排查越容易——这是现场血泪教训。
