FANUC PMC 计数器 CTR 指令详解：加计数、清零与断电保持

在 FANUC PMC 梯形图里，CTR 计数器和 TMR 定时器是用得最多的两个功能指令。如果说 TMR 用得最多，那 FANUC PMC 计数器就是用得最多、却最容易被写错的一个。

很多工程师能熟练写定时器，一到计数器就犯迷糊：上升沿怎么触发？加了计数为什么一次加 2？断电重启后计数还在不在？想清零到底用 RESET 还是 SET？

这篇文章把 CTR 从头讲透，所有结论都按实测逻辑写，不绕弯子。

一、CTR 指令格式解析

FANUC PMC 计数器的书写格式是：

CTR  a(b) c(d)

看起来和 TMR 一模一样，但工作逻辑完全不同：

对比项	TMR 定时器	CTR 计数器
计数触发条件	条件接通期间持续累加	只认上升沿（微分瞬间）
累加上限	到预置值停止	累加到预设范围上限
数值单位	b × 时基（时间）	b 是纯数字（个数）
核心用途	延时	计数

一句话记住差别：TMR 看”持续了多久”，CTR 看”发生了几次”。

CTR 四个位置的含义：

位置	名称	作用
a	计数器号	占用一个计数器资源，严禁与定时器号重号
b	预置值	计数范围上限，决定溢出行为
c	当前累计值地址	存储当前计数值，可供显示与判断
d	计数到输出地址	计数值达到 b 值时输出 ON

工作逻辑：

左侧条件出现上升沿 → 累计值 c 加 1 → 达到预置值 b 时 d 输出 ON → 累计值归零，重新开始下一轮计数。

注意最后这半句：CTR 是循环计数的。到点后自动归零再数，这是它最容易被误解的地方——很多人以为到点是”停住”，实际上是”归零重数”。

安全警示：以下操作涉及 PMC 程序写入与参数修改，请在机床处于安全状态（各轴静止、急停生效）时进行，或确保有资深工程师在场指导。修改前务必备份原始梯形图与参数数据！ CTR 的保持型设置涉及参数改动，错误配置会导致计数丢失或设备异常动作。

二、FANUC PMC 计数器怎么加计数：上升沿是唯一正确的触发方式

CTR 能不能加对，全看触发方式选对没有。

正确写法：串 DIF 上升沿微分

在 CTR 前面串一个 DIF（上升沿微分），这是最标准、也是几乎唯一推荐的写法。

DIF 的作用是：把一个持续的电平信号，只在它从 OFF 变成 ON 的那一瞬间，输出一个单脉冲（一个扫描周期）。

CTR 靠这个单脉冲累加一次。所以：

X1.0 保持 ON 很久 → CTR 只加1
X1.0 保持 ON 一小时 → CTR 还是只加 1

这正是”计数”的语义：要数的是事件发生次数，不是”持续时间”。

错误写法一：用常开触点（不加 DIF）

如果直接用常开触点接 CTR：

X1.0 保持 ON → 条件持续满足 → CTR 持续累加
实测表现：X1.0 按住 3 秒，可能加了 30 次

因为 PMC 每个扫描周期（典型 10ms 左右）都会扫一遍梯形图，条件一直满足就一直累加。

这就是”按一下加了十几个数”的根本原因。 有人以为是 CTR 坏了，其实是把”电平”当”事件”用了。

错误写法二：DIF 加在输出侧

还有人想当然，把 DIF 串在 d 输出之后。这完全无效——DIF 只对左侧输入条件有意义，串错位置等于没加。

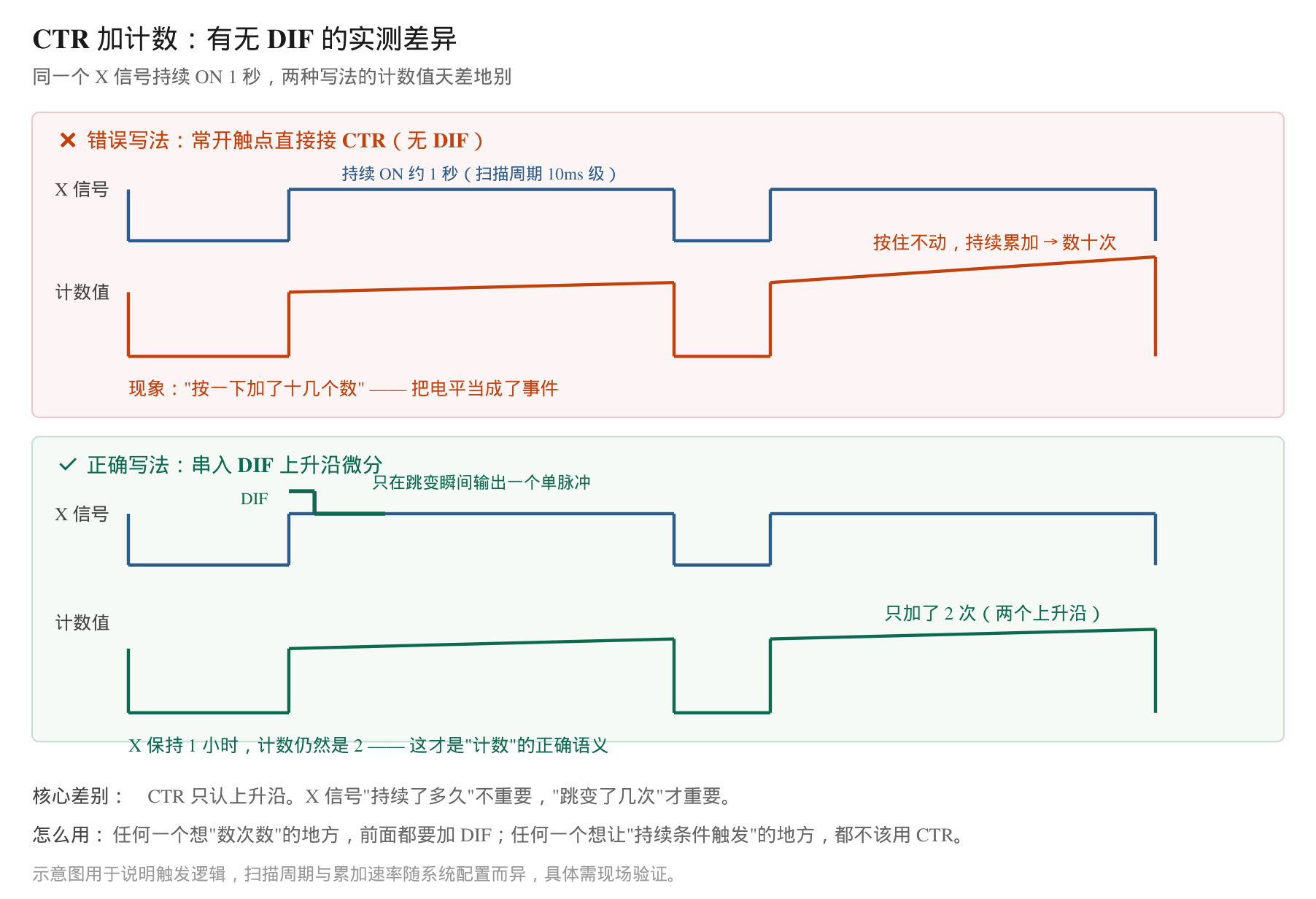

三种触发方式实测对照

触发方式	写法	X 信号保持 ON 1 秒的结果	是否正确
常开触点	`X1.0 ── CTR`	累加数十次	❌ 把电平当事件
DIF 微分	`X1.0 ── DIF ── CTR`	只加 1 次	✅ 正确写法
上升沿指令	用专门的上升沿微分功能	只加 1 次	✅ 等效于 DIF

三、清零：三种方式，用途完全不同

计数清零是现场操作需求，比如换班归零、工件计数重新开始。

方式一：RESET 线圈（推荐，最常用）

RESET R 触发时，计数器 c 立即清零。

关键点：RESET 线圈必须放在和 CTR 同一支路、CTR 的前方（梯形图从左往右，RESET 在 CTR 左边）。

这样做的好处是：复位条件一出现，CTR 被清零且当次不计数，符合”归零后重新开始”的直觉。

方式二：SET 线圈（置位后需注意）

SET S 是置位，不是清零。如果错误地用 SET 去”清零”，结果是让计数器保持动作状态，而不是归零。

方式三：断电重启自然清零

断电保持（HOLD/KEEP）关闭时，控制器重新上电，计数值会恢复为初始值（通常为0）。

这是很多人忽略的一点：如果你发现每次重启后计数总是丢，先去查保持型设置，别急着怀疑程序写错。

四、断电保持：最容易踩坑的设置

生产计数场景最核心的需求就是——机床断电重启，产量计数不能丢。

FANUC 计数器是否断电保持，由 PMC 参数中的保持型设置决定（不同系统参数号与选项位置存在差异，请以本机 PMC 参数画面和官方手册为准）。

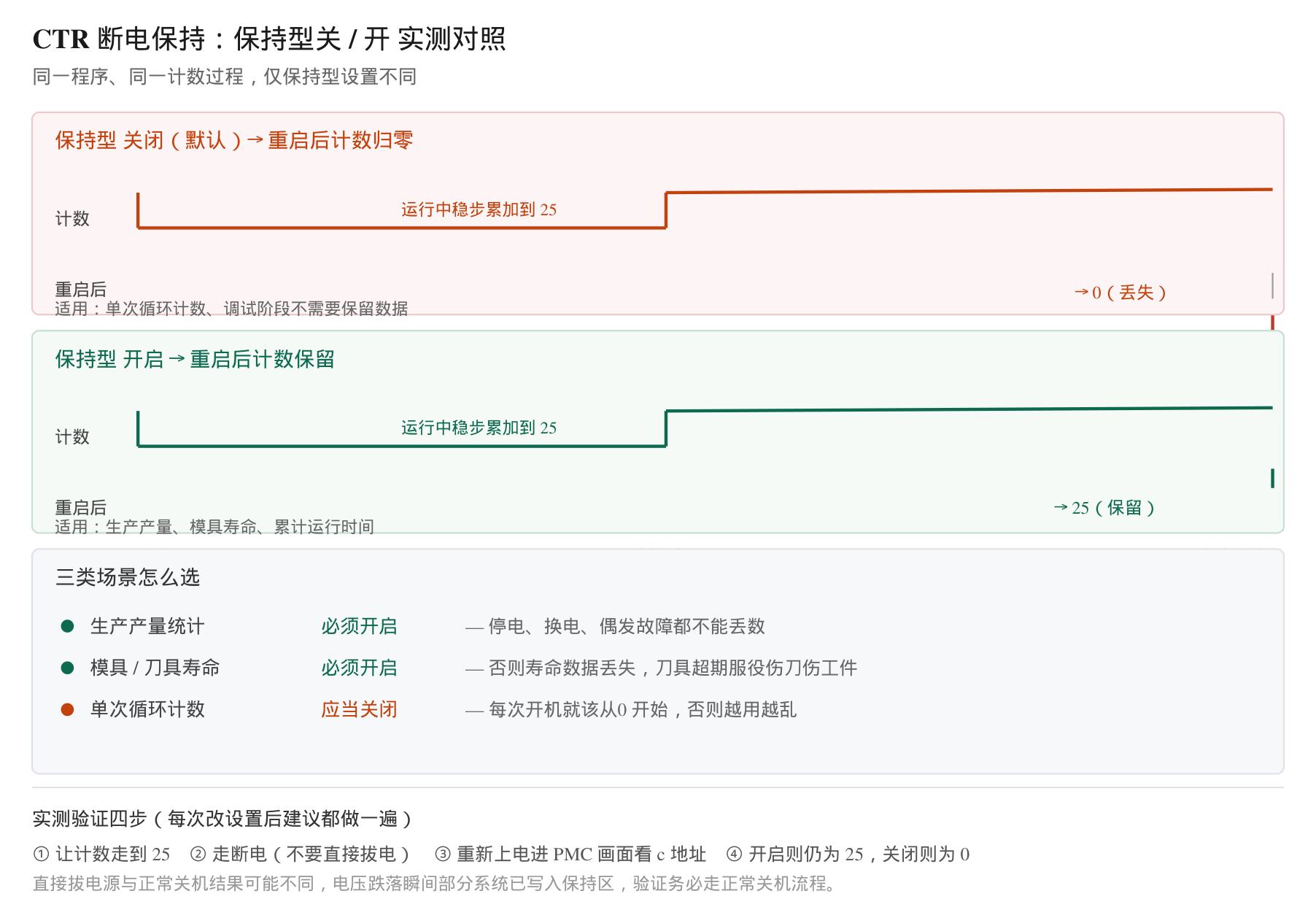

保持型关vs 开，实测表现对照

保持设置	断电重启后计数	适用场景
关闭（默认）	清零	单次循环计数、调试阶段
开启	保留断电前的值	生产产量、模具寿命、累计运行时间

三类计数场景该怎么选

1. 生产计数（产量统计）→ 必须开保持

断电、换电、偶发停电都不能丢数。这是保持型最典型的用途。

2. 模具/刀具寿命计数 → 必须开保持

换了模具归零，但机床断电不能归零，否则寿命数据全丢，刀具会超期服役伤刀伤工件。

3. 单次循环计数（如一次装夹 3 个）→ 不需要保持

每次开机就该从0 开始，反而要确认保持型是关闭的，否则越用越乱。

实测验证方法（建议每次改设置后都做一遍）

让计数器走几个数，比如当前 c = 25
正常断电（不要直接拔电，走正常关机流程）
重新上电，进 PMC 画面查看 c 地址
保持型开启 → c 仍为 25；关闭 → c 归 0

注意：直接拔电源和正常关机的结果可能不同，因为部分系统在电压跌落瞬间就写入保持了。验证务必走正常关机流程，否则测出来的结论不可靠。

五、FANUC PMC 计数器生产计数场景的完整写法

把上面几点串起来，一个可直接用的生产计数梯形图：

行1： X10.0（工件检测信号）── DIF ── CTR 1(9999) D100 D101
行2： R100.0（换班清零按钮）── RESET ──（接在 CTR 前）
行3： D101（计数到信号）── OUT Y0.0（计数到亮灯）
行4： D100（当前值）── 送显示/ 上传

三个要点：

DIF 必须有，否则按住工件检测信号会连加
RESET 必须在 CTR 前面同一支路，且优先于计数
保持型必须开，否则停电丢产量

计数上限 b 建议按实际需求留余量，比如日产量上限 9999 就填 9999。上限设小了会导致频繁归零重数，统计数据失真。

六、FANUC PMC 计数器常见故障速查表

现象	可能原因	排查方向
按一次加了好几个数	没加 DIF，用了常开触点	串入 DIF 上升沿微分
计数完全不动	触发信号一直是 ON（无上升沿）	确认信号有 OFF→ON 的跳变
断电后计数丢失	保持型设置未开启	查PMC 参数保持型设置
换班无法归零	RESET 线圈位置错误	RESET 移到 CTR 之前同一支路
计数到点不停留、直接归零重数	对 CTR 循环特性理解不足	用 D101 输出做锁存或一次性提示
计数时快时慢、偶尔跳号	计数器号重号，或信号有毛刺	核对 a 参数号；输入信号加滤波
数到上限后行为异常	b 预置值设置过小	按实际需求放大上限
