对做发那科梯形图的人来说，梯形图明明在 FANUC Ladder III 里改好了，下载到机床却没反应；点写入提示不允许；编译按钮灰的；在线监控能看，梯形图却改不了；机床还停在某一种状态上切换不下来。
这几种现象的根子是同一类东西：FANUC PMC 梯形图不是「随便就能改」的，它有两道锁。一道是程序保护（怕被人随便改掉），一道是 PMC 停止许可（决定顺序程序能不能被停下来、检查、被写入）。
站内另一篇文章讲的是怎么把程序锁起来保护，而这篇讲的是怎么把它解开——这正是 PMC 梯形图编程里最容易被漏掉的一类长尾——维修、改造、接手别人留下的机床时，几乎必然要面对这个问题。
说明：不同系统型号与不同版本的 FANUC Ladder III，菜单名称、保护选项的所在位置不完全一致。本文不列具体参数号与画面路径，请以随机官方手册、编程软件实际界面与现场实测为准。涉及清除保护的操作存在数据丢失风险，务必先看第四节的停止许可部分。
一、发那科梯形图排查先分清：程序保护 vs PMC 停止许可
这是动手之前必须搞清的两件事。搞混了会白折腾很久。
| 对比项 | 程序保护 | PMC 停止许可 |
|---|---|---|
| 保护的是什么 | 源程序的编辑权（能不能改梯形图） | 顺序程序的运行权（能不能停、能不能写） |
| 典型表现 | 梯形图只读、改不动、保存按钮失效 | 在线下载不响应、程序无法写入机床 |
| 影响对象 | 编程软件与梯形图编辑界面 | 机床侧 PMC 与梯形图下载流程 |
| 谁被卡住 | 改程序的人 | 调试与维修的人 |
一句话判断（做 FANUC PMC 调试时这一刀最省时间）：梯形图能打开但改不动 → 多半是程序保护；梯形图能改但下不进去、在线监控没反应 → 多半是PMC 停止许可。
二、方法一：解除程序保护（梯形图只读的解除）
程序保护是给源程序上的一道锁，目的是防止别人随手改。做发那科 PMC 调试时，遇到改不动的梯形图先想到它。解除它需要从保护选项入手。
基本操作路径（不同版本位置略有差异，以本机界面为准）：
- 打开 FANUC Ladder III，在工程的设置/选项类菜单里找到程序保护相关项
- 查看当前状态是「已保护」还是「未保护」
- 输入保护口令或执行解除操作
- 保护解除后梯形图进入可编辑状态
关键点：程序保护有口令机制。如果这台机床不是你的，或者保护口令不明，不要试图暴力破解——正确做法是找机床厂家或原始开发方索取。这种锁本来就是用来防止未经授权修改的。
站内关于编译与反编译的基础知识在这一篇里讲得很细：深度解析 FANUC Ladder-III：编译、反编译与程序保护全攻略。反编译在「拿到目标代码但没有源程序」时是另一条路，本篇不展开。
三、发那科梯形图方法二：解除 PMC 停止许可（在线编辑不响应的解除）
PMC 停止许可决定的是「顺序程序能不能被停下来检视和写入」。很多「在线编辑后失效」其实是这一层卡住，而不是梯形图本身有问题。
典型场景：接手的机床、改造过的机床、或者别人设过保护的机床——在线模式下想看实时状态、想改一段逻辑、想把程序写进去，全都毫无反应。
解除的基本思路（FANUC PMC programming 里这属于基本操作）：
- 先确认机床处于安全状态（这一点没有商量余地，见第五节）
- 在系统侧的相关画面里确认 PMC 当前是否处于停止状态
- 通过编程软件或系统画面的相应功能，停止顺序程序的运行（这一步即释放运行占用）
- 停止成功后再执行梯形图的下载 / 写入
为什么必须先停：顺序程序在运行时，PMC 正在持续扫描执行梯形图，此刻往里写内容属于运行中改程序，轻则写入失败，重则产生不可预期的逻辑。这也是为什么很多系统会在运行状态下直接拒绝写入——这是保护，不是故障。做发那科梯形图时要分清这两种「不响应」。
四、发那科梯形图方法三：把顺序程序停下来（PMC 停止的实际动作）
方法二里的「停止」如果做不了，往往是因为三级顺序程序的结构没搞清楚。
发那科 PMC 的顺序程序是 END1 → END2 → END3 → 回到 END1 的三级循环结构。要真正停下顺序程序，就得清楚停在哪一级、哪一级允许停、哪一级不允许停。
必须知道的结构性限制：
- 第 1 级（END1 之前）优先级最高，很多关键逻辑在这里
- 长定时器等部分独有功能仅第 3 级支持
- 不是每一级都允许被单独停止
如果级停顺序停不掉，往下翻执行顺序这一篇：FANUC PMC 顺序程序 END1 / END2 / END3 有什么区别？执行顺序与中断机制详解。这篇讲清了三级循环的执行机制与响应速度，是理解「为什么停不下来」的底层。
五、方法四：分清「真失效」与「假失效」
最后这一种方法其实不是解除手段，而是排除法——避免你折腾半天解除保护，结果问题根本不在这。

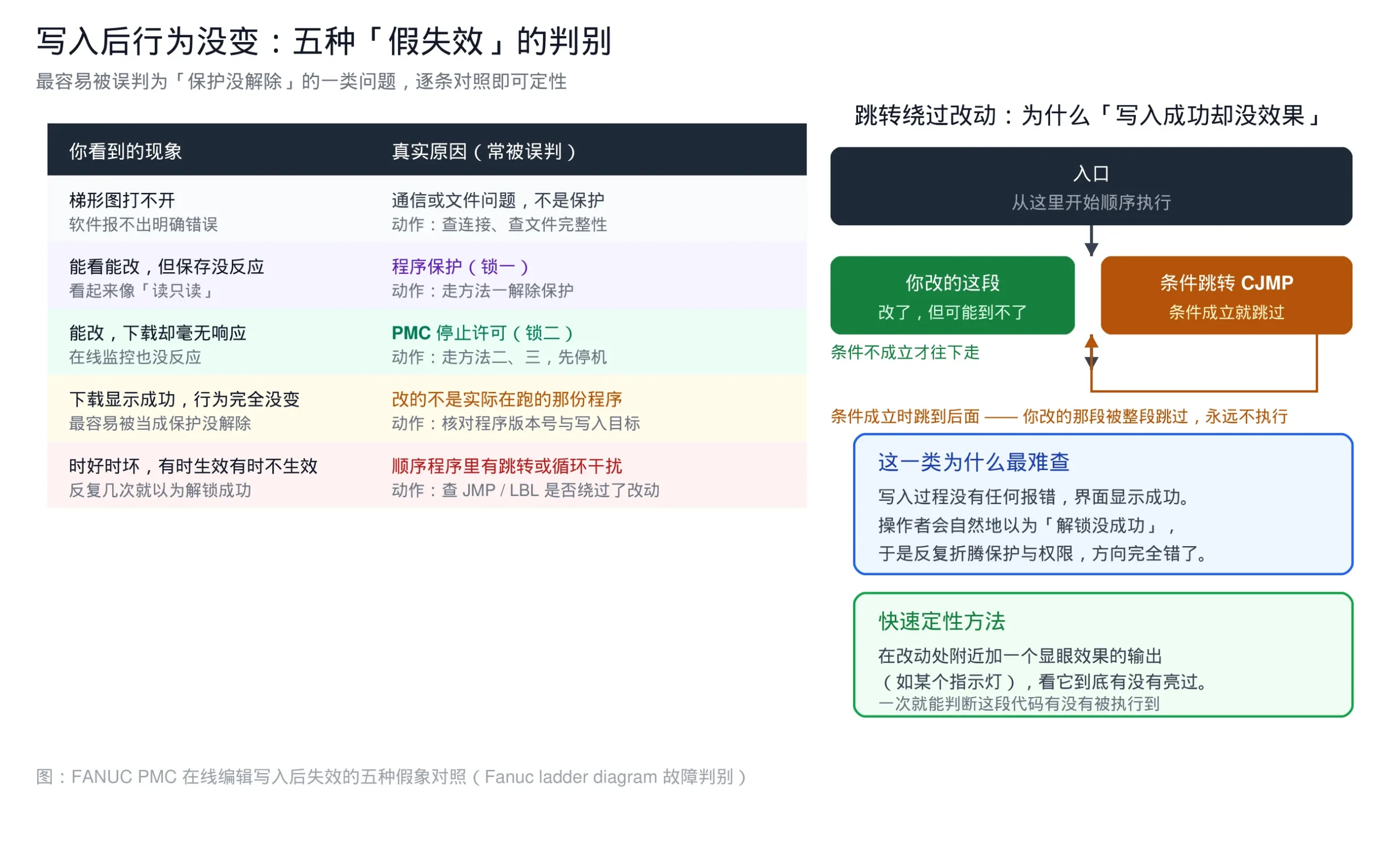

在线编辑「失效」时，先确认它到底是哪一种——这一步能省下大量无效折腾：
| 现象 | 真实原因 | 该做什么 |
|---|---|---|
| 梯形图打不开 | 通信或文件问题，不是保护 | 查连接、查文件 |
| 梯形图能看不能改 | 程序保护 | 走方法一 |
| 能改但下载没反应 | PMC 停止许可 | 走方法二、三 |
| 下载成功但行为没变 | 改的不是实际在跑的那份程序 | 核对程序版本 |
| 时好时坏 | 顺序程序里有循环或跳转干扰 | 查 JMP / LBL |
写 FANUC CNC 梯形图时，这张表值得逐行对照一遍。
最后一行是最容易被误判为「保护没解除」的：改完下载了，程序也显示写入成功，但行为完全没变。真正原因往往是梯形图里存在跳转或循环块，把你改的那段绕过去了。跳转与死循环的成因分析见：FANUC PMC 跳转指令 JMP / LBL 怎么用？条件跳转与循环控制的 4 种写法。

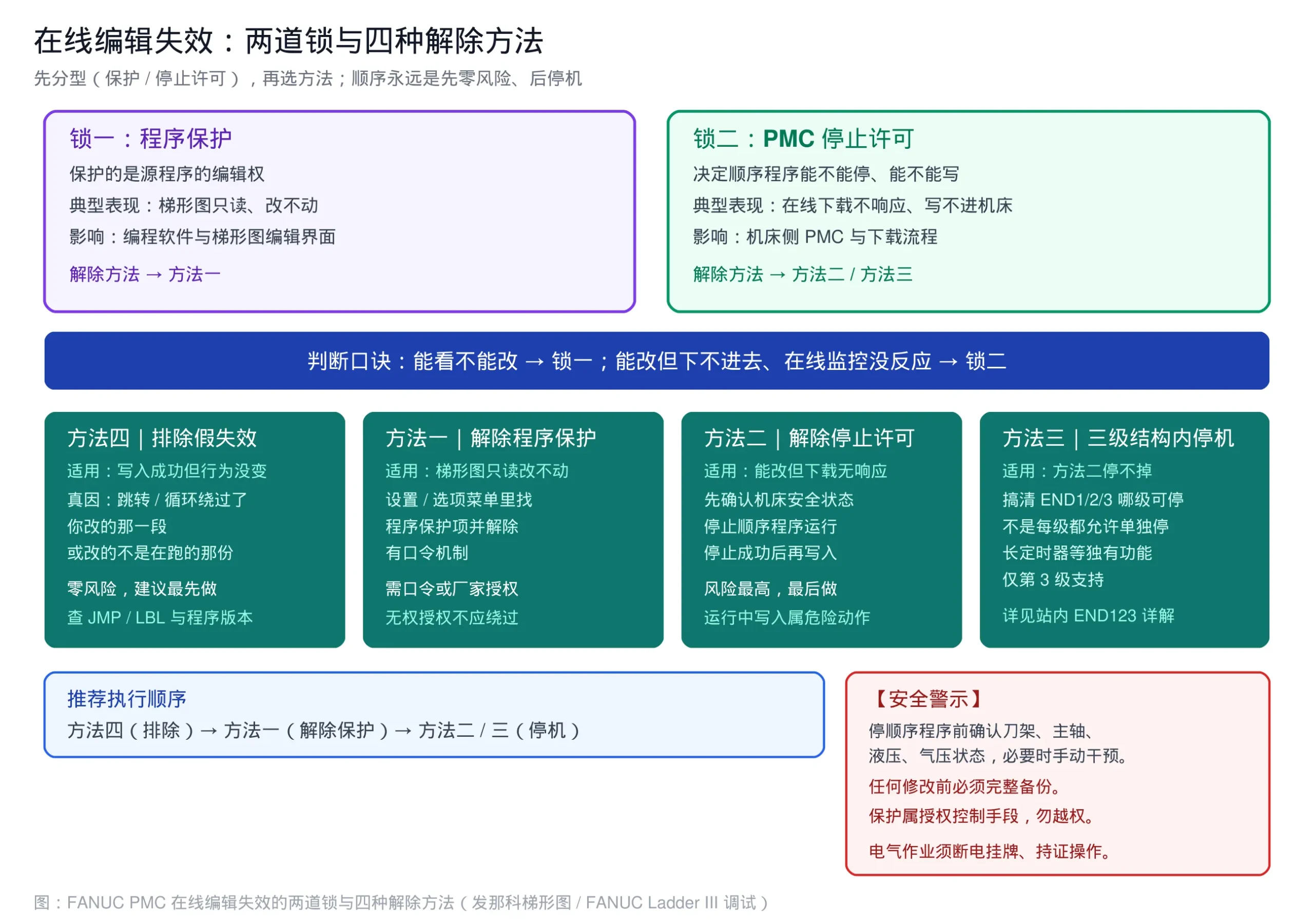

六、FANUC Ladder III 四种方法速查表
| 序号 | 方法 | 适用症状 | 关键动作 | 前置条件 |
|---|---|---|---|---|
| 0 | 分型判断 | 「编辑失效」笼统描述 | 看梯形图能否打开、能否改动 | — |
| 1 | 解除程序保护 | 能看不能改 | 设置/选项里解除保护 + 口令 | 有口令或厂家授权 |
| 2 | 解除 PMC 停止许可 | 能改但下载无响应 | 先停顺序程序再写入 | 机床处于安全状态 |
| 3 | 三级结构内停机 | 方法二停不掉 | 搞清 END1/2/3 哪级可停 | 理解三级循环结构 |
| 4 | 排除假失效 | 写入成功但行为不变 | 查跳转循环、核对程序版本 | — |
建议的顺序永远是：先做方法四（排除），再做方法一（保护），最后才是方法二、三（停机）。因为前两步零风险，而停机操作涉及设备状态，风险最高。
七、发那科梯形图动手之前的安全前提
【安全警示】
1. 机床必须处于安全状态。停顺序程序意味着自动加工中断、工件可能处于危险位置。停机前确认刀架、主轴、液压、气压状态，必要时手动干预。
2. 必须先完整备份。解除保护后写入新程序，旧版本一旦被覆盖且无备份，无法回退。备份应在任何修改之前完成。
3. 执行 SRAM 全清、系统全清类操作前，务必确认已有全部备份。这类操作会把参数、PMC 程序、刀补、坐标系一并恢复出厂值，是不可逆的。
4. 电气作业须断电挂牌，由具备资质的人员执行。
5. 程序保护是厂家的授权控制手段，不具备授权时不应尝试绕过。本文仅面向设备所有者与受托的维修方。
八、零基础学习发那科梯形图的路径（附 PMC 维修资料）
在线编辑与保护解除只是 FANUC PMC 梯形图编程里的一小部分。要把这块真正吃透，建议按这个顺序补：
- 先搞懂 PMC 是什么、扫描周期怎么跑 —— FANUC PMC 是什么？工作原理与应用详解
- 认识顺序程序的数据构成与地址表 —— FANUC PMC 编程核心：深度解析顺序程序的 8 大数据构成
- 编译与反编译、程序保护基础 —— 深度解析 FANUC Ladder-III：编译、反编译与程序保护全攻略
- 延时与计数 —— TMR 定时器指令详解、CTR 计数器指令详解
- 流程控制与单脉冲 —— JMP / LBL 跳转指令的 4 种写法、上升沿/下降沿检测与 DIF 微分指令
- 执行顺序与中断 —— 顺序程序 END1 / END2 / END3 执行顺序与中断机制
- 硬件与外围 —— 数控机床 I/O 模块全解析、PLC 信息交换全解析
- 工具准备 —— FANUC Ladder III 编程与调试必备软件全解析
- 实战排查 —— FANUC PMC 故障排查实战 | 5 个经典案例详解、梯形图 Y 输出上电全为 0 排查、定时器不动作与提前动作 5 个原因
如果你需要一份系统的 PMC 维修学习资料作为长期参考，可以看看这篇：
FANUC PMC 维修学习资料 —— 站内 PMC 维修方向的学习资料汇总，适合配合上面的路径系统学。
