FANUC PMC 上升沿下降沿检测 DIF 指令详解

FANUC PMC 上升沿下降沿检测是解决单脉冲信号问题的核心手段。现场有一种故障特别让人窝火：

按钮明明只按了一下，动作要么没执行，要么执行了三四遍。

机床按钮是单脉冲信号——按下瞬间导通，松手就断开，过程可能只有几十毫秒。而 PMC 每个扫描周期都会把整个梯形图扫一遍，扫到多少遍，就可能动作多少遍。

这就是漏执行和重复执行的根源：不是信号错了，是没做边沿处理。

这篇把 FANUC PMC 里的边沿检测讲透，包括微分指令、CNT 计数配合，以及单脉冲信号的保持锁存。

一、为什么单脉冲信号必须做 FANUC PMC 上升沿下降沿检测

先看问题的本质。

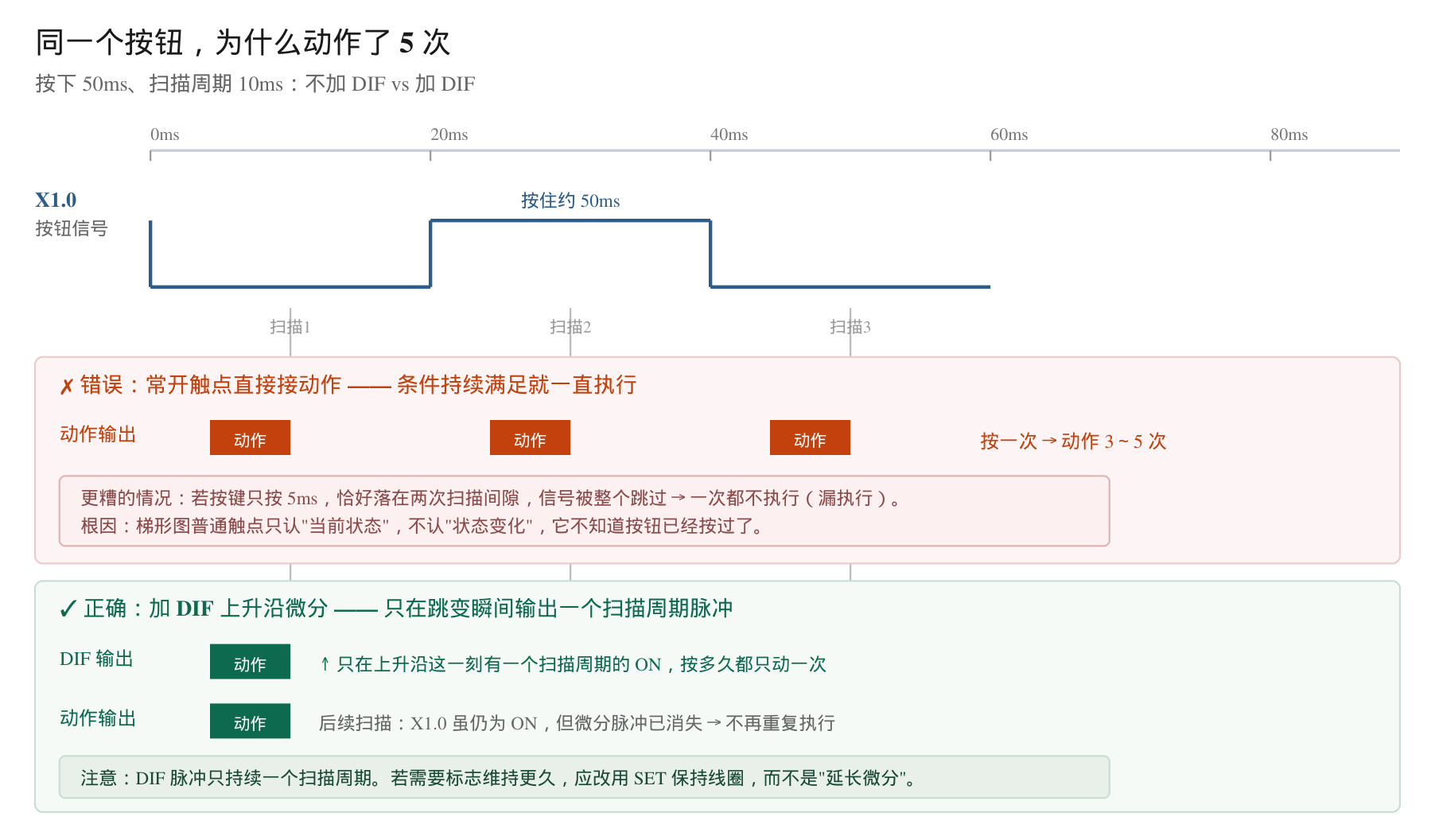

假设有一个按钮输入信号 X1.0，PLC 扫描周期 10ms，工人在按钮上按了 50ms：

时间点	X1.0 状态	不做边沿处理	做了上升沿处理
0ms	保持 OFF	不动作	不动作
10ms	变为 ON	动作 1 次	动作 1 次
20ms	仍 ON	动作 2 次	不动作
30ms	仍 ON	动作 3 次	不动作
40ms	仍 ON	动作 4 次	不动作
50ms	变回 OFF	不动作	不动作

一次按键被执行了 4～5 次。

而如果按得太快，只按了 5ms，恰好落在两次扫描之间——信号被整个跳过了，一次都不会执行，这就是漏执行。

核心认知：梯形图里的普通触点只认”当前是什么状态”，不认”状态变了没有”。你要的是”变化”，就必须用边沿检测。

安全警示：微分与边沿检测涉及单脉冲信号的响应逻辑，修改后可能改变按钮动作次数与时序。请在机床处于安全状态（各轴静止、急停生效）时进行，或确保有资深工程师在场指导。修改前务必备份原始梯形图与顺序程序！ 重复触发可能导致机构误动作，单脉冲被漏检则可能导致流程中断。

二、DIF / DIFU / DIFD：FANUC PMC 上升沿下降沿的三个微分指令

FANUC PMC 提供三个微分指令，用来把”持续的电平”变成”瞬间的脉冲”：

指令	名称	触发时机	输出

DIF	上升沿微分	输入 OFF → ON 的瞬间	输出一个扫描周期的 ON 脉冲
DIFU	上升沿微分	同 DIF	同一个扫描周期内的上升沿
DIFD	下降沿微分	输入 ON → OFF 的瞬间	输出一个扫描周期的 ON 脉冲

工作逻辑：

DIF 把一个持续电平，压缩成只在跳变瞬间出现的一个扫描周期脉冲。

这就是”单脉冲化”的手段——不管按钮按了 50ms 还是 5s，处理它的下游只看到一个瞬间脉冲。

注意：DIF 与 DIFU 在不同系统型号中的支持和行为可能存在差异，具体可用指令请以本机 FANUC 手册和 LADDER-III 实际指令列表为准，需现场验证。 常见做法是用 DIF 配合参数号指定输出地址，实现一个扫描周期的脉冲输出。

怎么确认哪个可用？ 在 LADDER-III 的功能指令列表里直接查，看有没有 DIFU / DIFD 条目。有就能用，没有就得用别的方式替代——这是最可靠的办法，别凭印象。

三、写法 1：单按钮触发（FANUC PMC 上升沿最基础用法）

最常见的场景——按钮按下触发一个动作。

错误写法：直接用常开触点接动作线圈。

X1.0（按钮）──────────── OUT Y0.0

结果：按住 50ms，执行 4～5 次。

正确写法：加上升沿微分。

X1.0（按钮）── DIF ── OUT Y0.0

结果：不管按多久，只执行 1 次。

这是本文最需要记住的一条：一个按钮只该触发一次，就必须加 DIF 做上升沿处理。

四、写法 2：开关型信号（FANUC PMC 上升沿下降沿 + 保持线圈）

另一类常见需求：按钮当开关用——按一下开、再按一下关。

这里就不能只靠 DIF 了。因为 DIF 给的是”瞬间脉冲”，脉冲过去就没了，没法维持状态。

正确做法：用微分触发 SET / RESET 保持线圈。

X1.0（按钮）── DIF ──┬── SET Y0.0      ← 第一次按：置位，Y0.0 变 ON 并保持
                     │
                     └── RESET Y0.0    ← 第二次按：复位，Y0.0 变 OFF

逻辑：

• 第一次按（上升沿）→ SET 线圈触发 → Y0.0 置 ON，一直保持
• 松手 → 因为是保持线圈，Y0.0 不变
• 第二次按（又一个上升沿）→ RESET 线圈触发 → Y0.0 复位 OFF

注意 SET 和 RESET 两条支路是并联的，都接在 DIF 之后。 顺序程序每扫描一次会从上往下走，两条都会判断，但 SET 和 RESET 互斥，最终结果就是”按一次翻一次”。

这类”按钮当开关”的场景现场非常多：手动/自动模式切换、手动点动开关、面板灯切换。如果漏了保持，就会出现”按一下开了，松手又关了”。

五、写法 3：CNT 计数器配合上升沿

CNT 是 FANUC PMC 的计数指令——它和边沿检测配合，用来统计”有效动作发生了多少次”。

先澄清一个常见混淆：CNT 是计数器，不是边沿检测指令。 边沿检测靠 DIF 系列，CNT 负责计数。两者配合才能既”只算一次”又”能累计”。

为什么很多地方要用 CNT 而不是 DIF 直接接动作？ 这是 FANUC PMC 上升沿下降沿与计数配合的典型用法。

因为有些场景要的不只是”动一次”，而是”动作持续规定次数”，或者要”边沿触发 + 累计次数 + 次数达标后停止”。

典型写法：

X1.0（按钮）── DIF ── CNT 1(5) D100 D101
                            ↑
                      预置值 5，达到 5 次后 D101 输出 ON

执行过程：

1. 每次按钮上升沿，CNT 加 1
2. 累计到 5 次，D101 输出 ON，表示”次数达标”
3. 之后可据此判断是否停止或报警

这里 DIF 的作用至关重要：不加 DIF，CNT 会在按钮按住期间连续累加，加到 5 次只用 50ms——用户根本反应不过来，逻辑就乱了。

对应到 FANUC PMC 计数器 CTR 指令详解 那篇讲的场景：CTR 统计外部物理次数（比如工件检测信号），CNT 统计内部逻辑触发次数。两者触发源不同，但都遵循”必须有边沿”这个原则。

六、写法 4：单脉冲信号的保持与锁存（FANUC PMC 上升沿下降沿的高级应用）

最后一类，也是最容易出问题的一类。

场景：按钮脉冲要驱动一个完整流程

典型需求：按一次启动按钮，机床自动跑完一整个动作序列，中途不能因为按钮信号消失而中断。

FANUC PMC 上升沿下降沿最典型的工程场景，就是按钮单脉冲驱动完整流程。按钮只是”启动”信号，整个动作是十几步顺序程序。如果直接在阶梯图里用按钮信号驱动，脉冲一消失，整个流程全停。

正确做法：先把脉冲锁存下来，再用锁存位驱动流程，这才是 FANUC PMC 上升沿处理在工程上的正确落点。

X1.0（启动按钮）── DIF ── SET M100      ← 只锁存"启动意图"
                                   │
M100（流程进行中）── RST M200│         ← 流程结束时解除锁存

M100 ── 驱动整个动作流程

三层结构：

层次	用什么	作用
采集层	DIF 上升沿	把按钮脉冲干净地抓成一个瞬间
锁存层	SET / RST 线圈	把瞬间意图保持成持续状态位
执行层	状态位驱动顺序程序	让流程按自己的节奏跑完

这三层缺一不可。 少了采集层会重复触发，少了锁存层会中途断，少了执行层就没法做复杂流程。

实际写的时候还有一个细节：流程做完要能再次触发，所以流程结束处必须解除锁存（用 RST 把 M100 复位）。忘了复位，第二次按按钮就没反应了——这是这个写法最常见的现场故障。

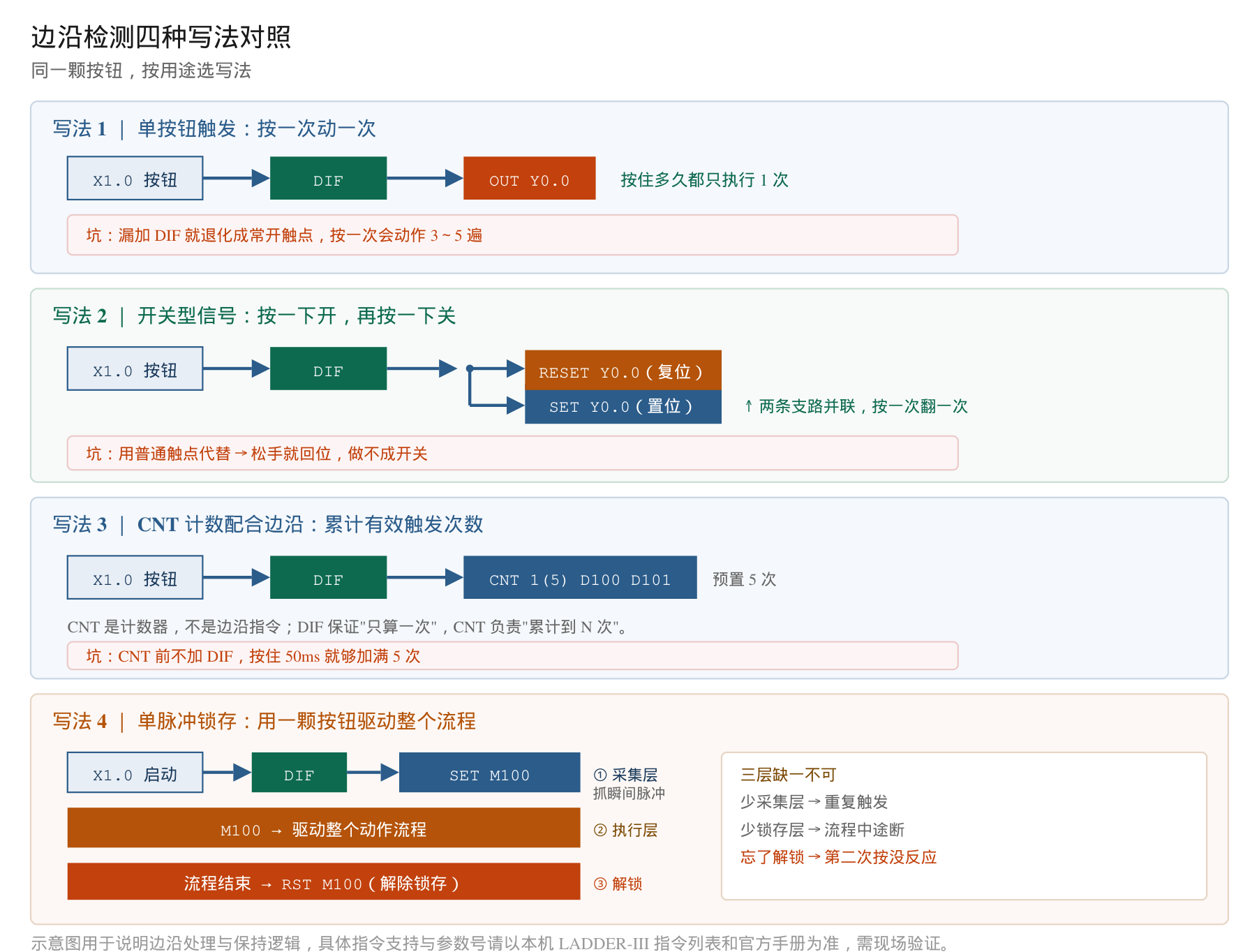

七、四种写法速查表

写法	指令组合	用途	最容易错在哪

单按钮触发	DIF + 动作	按一次动一次	漏加 DIF → 按一次动好几遍
开关型信号	DIF + SET/RESET	按钮当开关开/关	用普通触点 → 松手就回位
计数配合	DIF + CNT	累计有效触发次数	不加 DIF → 毫秒内就加满
单脉冲锁存	DIF + SET + 状态位驱动	脉冲驱动完整流程	忘了解除锁存 → 第二次不响应

八、FANUC PMC 上升沿下降沿常见故障速查表

现象	可能原因	排查方向
按一次动作好几遍	没加 DIF，信号持续被扫到	串入上升沿微分
按钮有时没反应	按得太快，信号落在扫描间隙	加 DIF 保证锁存意图
松手后状态没了	用普通触点当开关	改用 SET / RESET 保持线圈
按一下开了松手又关	同上，没做保持	加保持线圈
计数瞬间就加满	CNT 前没加 DIF	CNT 前面加微分
流程跑到一半停了	流程直接用按钮信号驱动	改为先锁存再用状态位驱动
第二次按按钮没反应	流程结束后忘了解除锁存	流程末加 RST 复位锁存位
边沿检测指令找不到	本机不支持该微分指令	查 LADDER-III 指令列表确认可用性
边沿脉冲维持时间不对	期望多扫描周期保持	改用 SET 锁存代替微分

最后一条值得说清楚：DIF 产生的脉冲只持续一个扫描周期，这在绝大多数场合是对的，但如果你的逻辑需要”这个动作标志维持到下一段程序执行完”，用 DIF 就不行了——脉冲早没了。这时候必须用保持线圈，而不是延长微分。

小结

FANUC PMC 上升沿下降沿处理，记住四点：

1. 单脉冲必须做边沿，用 DIF 把电平压成瞬间脉冲
2. CNT 是计数器不是边沿指令，边沿靠 DIF 系列，两者配合才既准又累计
3. 按钮当开关用，必须 DIF 配 SET / RESET，否则松手就回位
4. 脉冲驱动流程，采集、锁存、执行三层齐全，流程结束别忘了解除锁存

把这篇和 FANUC PMC 计数器 CTR 指令详解、FANUC PMC 定时器 TMR 指令详解、FANUC PMC 跳转指令 JMP / LBL 详解 对照看会更清楚：DIF 负责”抓变化”，CNT/CTR 负责”数次数”，TMR 负责”等时间”，JMP/LBL 负责”走流程”，配合 FANUC PMC 顺序程序 END1/END2/END3 详解 的三级框架，整套执行机制就串起来了。

如果你对微分指令还不熟，建议从 零基础学习发那科PMC 梯形图教程 这篇开始，把触点、线圈和信号流搞熟，再理解边沿处理会轻松很多。遇到按钮时好时坏、动作重复执行这类现象，可以对照 FANUC PMC 故障排查实战 里的排查思路。

---
