换刀卡死是加工中心最让人头疼的一类停机：报警灯亮着、机械手停在半空、刀套倒着下不来，而订单还在等着。现场最常见的做法是「先按 RESET，不行就盘电机，再不行就叫维修」——这一套确实能把刀弄下来，但顺序错了会伤机床，甚至伤人。
本文只讲一件事：刀已经卡住了，怎么把它安全地强制解开。至于「为什么会卡」「换刀超时怎么查信号」，那是排查问题，请看换刀流程六阶段信号对照；本文从头到尾是救援动作，不是诊断流程。
需要先说清楚一件事：本文里出现的任何 X/Y 地址（X8.2、Y5.1 之类）都只是示意。刀库的到位开关、松刀阀、机械手电磁阀的地址，全部由机床厂（MTB）在自己的梯形图里定义，同一家厂不同机型都可能不一样。照抄别人的地址去强制，是本文最想避免的事——所以第二节讲判断方法，第三节以后讲动作路径，每一处都标注了「以你本机的地址表为准」。
一、先分型：卡在哪一步，决定了该用哪种解法
同样是「卡住了」，卡在刀库旋转阶段和卡在机械手抓刀阶段，处理手法完全不同。先花两分钟看清楚现场机械位置，再决定动哪一步。

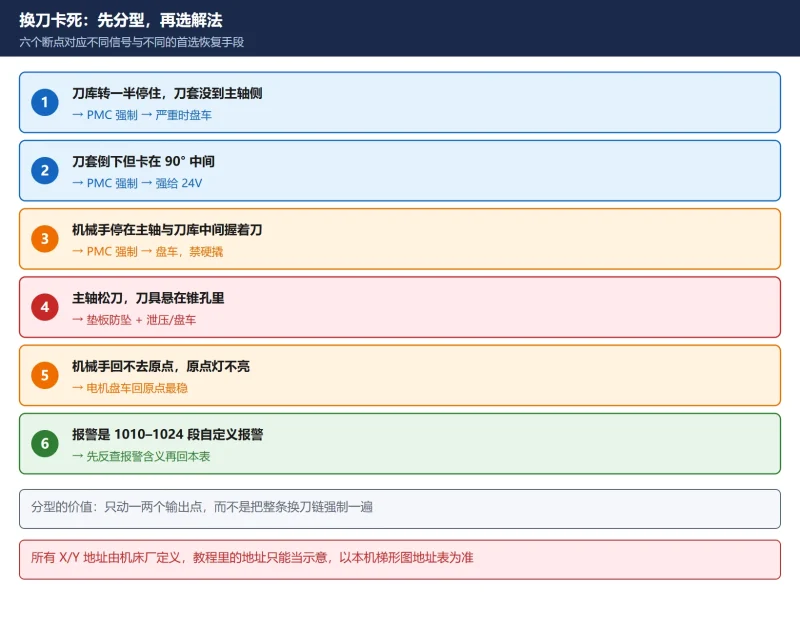

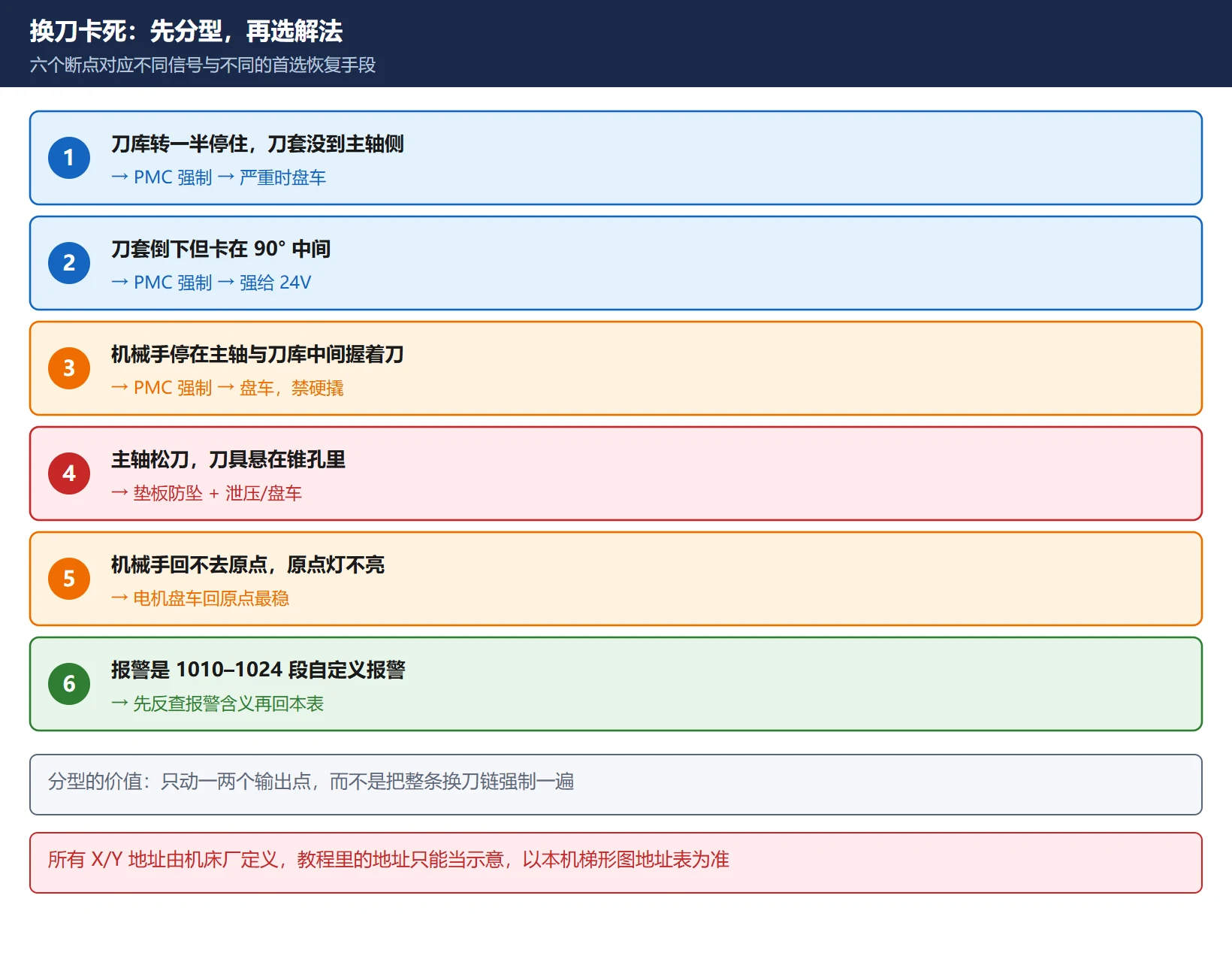

表1：6 个卡刀断点与对应的首选解法
看清楚落在哪一行，再往下走。分型的价值在于：你只需要动一两个输出点，而不是把整条换刀链强制一遍。
二、动手前的安全前提（这一段不读别动手）

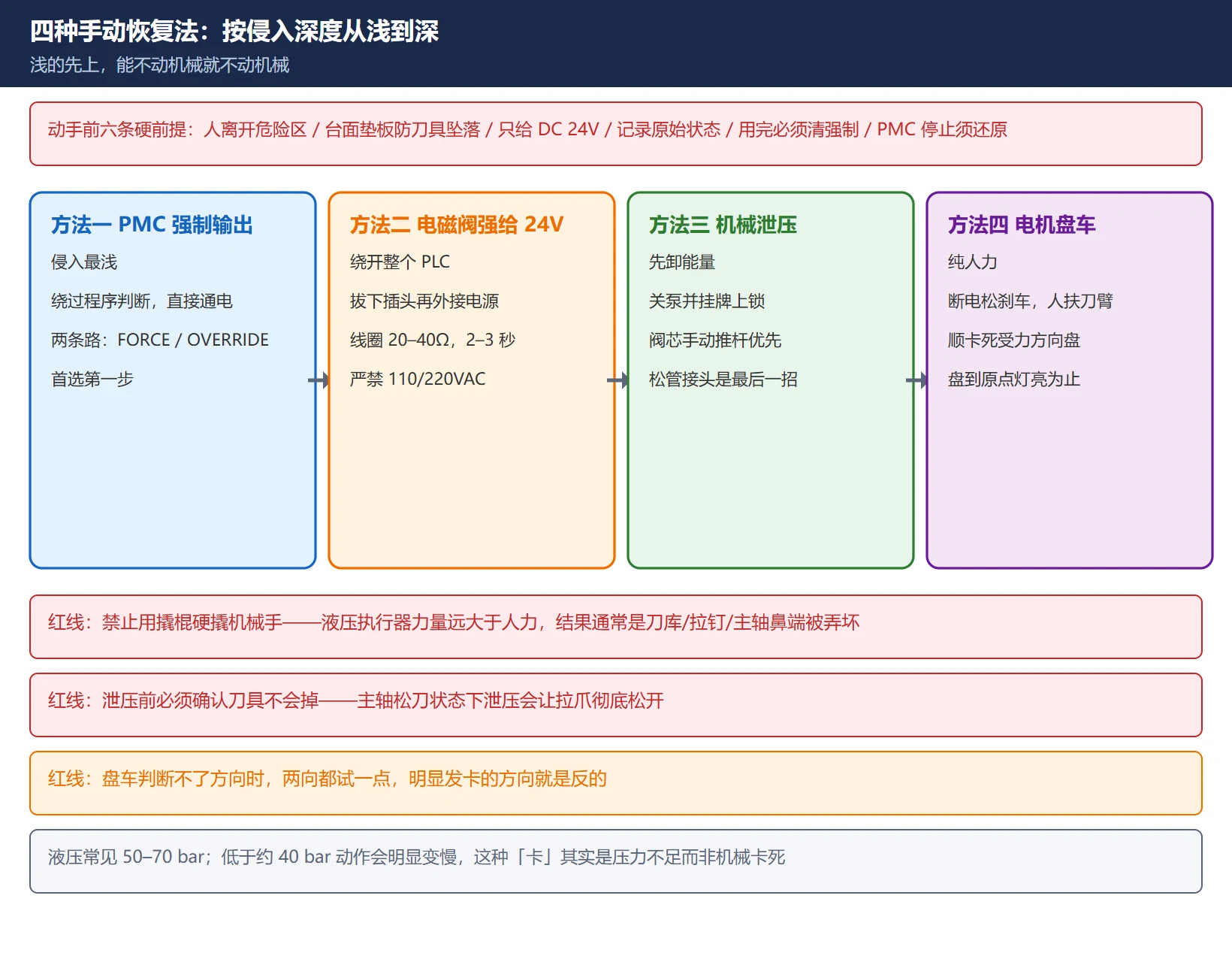

强制输出的含义是：绕过程序的判断，直接让某个执行件通电动作。它解决的是「程序没让动」的问题，代价是机床不再做任何安全校验。以下六条是硬前提，逐条确认再往下走。
- 确认人的位置：强制电磁阀 / 松刀会让机械手、刀套、主轴夹紧机构立刻动作。动手前确认无人把身体或手伸进刀库与主轴之间的空间，护罩能关的关上。
- 刀具坠落防护：主轴一旦处于松刀状态（能听到锥孔吹气的漏气声），刀具随时可能掉下来。先在工装台面垫木板或胶皮，并安排一个人用手托住刀柄，再去做松开动作。
- 确认强给的是直流 24V，不是交流：刀库 / 机械手电磁阀绝大多数是 DC 24V 线圈，线圈阻值通常在 20–40 Ω 量级。接到 110VAC 或 220VAC 上会瞬间烧毁线圈，这是本操作最大的单点风险。给电前用万用表确认电源电压和线圈阻值。
- 先记下原始状态：把当前报警号、各轴机械坐标、主轴上当前刀号、刀库当前刀位拍照或抄下来。恢复后要逐条核对。
- 强制值用完必须清：PMC 的强制值不会因为你「用完就忘了」而自动消失。清不掉的话，下次开机现场会表现为「开机就报警」或「莫名其妙自己动一下」。第八节专门讲怎么清。
- PMC 停止是最后手段，且必须还原：普通 FORCE 强制梯形图正在使用的输出点时，需要先停 PMC。而 PMC 一停，整台机床失去全部动作能力，急停、润滑、冷却全都不受控。停之前想清楚，用完立刻恢复运行并改回设定。
三、方法一：PMC 强制输出（两条完全不同的路）
这是侵入最浅、最推荐的第一步。但很多资料只写了「进 PMCDGN 按 FORCE」，漏掉了最关键的一条限制——FANUC 有两种强制，适用对象和前提完全不同。
3.1 路线 A：普通强制 FORCE（G / R / C / A / T / E / D / Y 可强制）
操作路径：
SYSTEM→PMC→PMCMNT→信号- 输入要强制的地址（如
Y5），按SEARCH定位 操作→强制→►→开/关- 观察现场执行件动作，到位后立刻
关
前提（缺一不可）：内置编程器功能有效，且 PMC 必须处于停止状态。如果强制的是梯形图里正在被驱动的输出信号（比如松刀阀所在的线圈），不停 PMC 是强不上的。
停 PMC 的方法（两种，用完必须还原）：
- 方法 1：
PMC 配置→PMC 状态→操作→PMC 切换→停止 - 方法 2：
PMC 配置→设定→PMC 程序启动→ 改为「手动」，重启后 PMC 不再自动启动
🚨 两种方法都要求先把 PMC 设定 画面里的 「PMC 停止许可」由「不」改为「是」 才可用，默认是屏蔽的。用完改回「不」，并把 PMC 重新启动起来。
3.2 路线 B：自锁强制 OVERRIDE（只对 X / Y 有效，不需要停 PMC）
这条路线在现场更实用，因为它不需要停 PMC——机床其余功能照常，只忽略这一个点的实际状态。
操作路径：
- 开功能：
PMC→PMCPAM→SETING→PREV，找到 OVERRIDE ENABLE，由0:NO改为1:YES - 关机 → 再开机（这一步不能省，不开机不生效）
PMCDGN→STATUS→FORCE，光标移到目标地址- 按
OVRSET（地址前出现>号）→ON/OFF - 解除：按
OVRST（清单个地址）或INIT（清全部强制）；关机再开机也能解除
⚠️ 两个限制要记住：SA1 型 PMC 没有这个功能；另外它只对 X/Y 有效，对 G / R / D 这些内部地址无效。

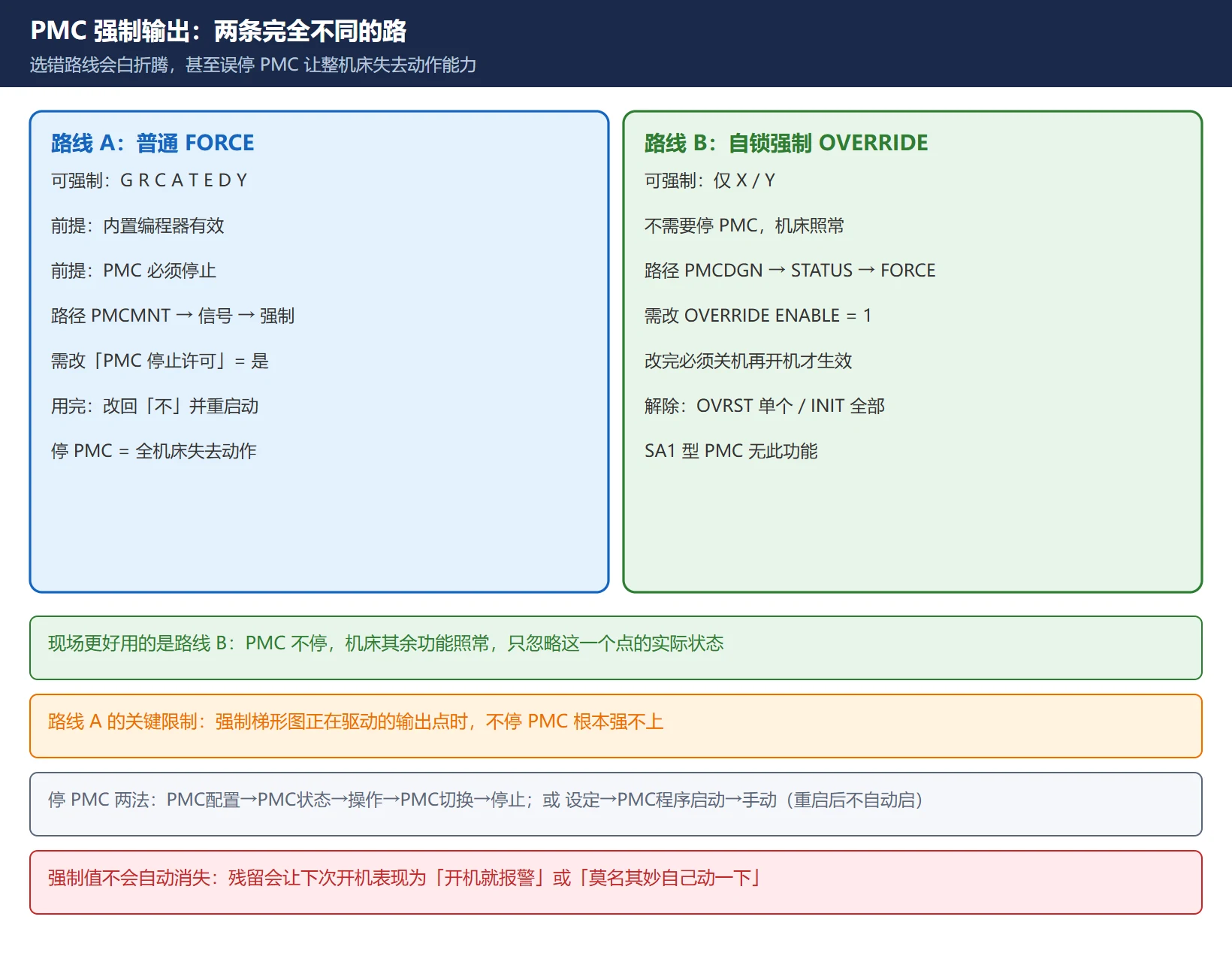

表2：PMC 两种强制方式对照
| 对比项 | 路线 A：普通 FORCE | 路线 B：自锁强制 OVERRIDE |
|---|---|---|
| 可强制的地址 | G、R、C、A、T、E、D、Y | 仅 X / Y |
| 是否需要停 PMC | 需要（强制梯形图在用的输出点时） | 不需要 |
| 是否需要改 PMC 设定 | 需要「PMC 停止许可」= 是 | 需要 OVERRIDE ENABLE = 1 |
| 是否需要关机开机 | 不需要 | 需要（改设定后必须重启一次） |
| 解除方式 | 关掉强制位 / 重启 PMC | OVRST 单个、INIT 全部、关机开机 |
| 机型限制 | 无 | SA1 型 PMC 无此功能 |
| 典型用途 | 逐点试输出、查未知地址 | 现场强制某个到位信号或输出点 |
四、方法二：电磁阀脱离 PLC 直接强给 24V
当 PMC 强制这条路走不通（PMC 处于报警锁定、输出模块坏了、或者你根本不知道对应 Y 地址）时，可以绕开整个 PLC，直接让电磁阀动作。
操作步骤：
- 找到刀库 / 机械手的液压或气动阀组（通常在刀库侧或电柜内，阀体上贴着 SOL1 / SOL2 / SOL3 之类标号）
- 拔下目标电磁阀的电气插头
- 用外部直流 24V 电源，直接接到线圈两端，通电 2–3 秒
- 观察机械手 / 刀套是否动作；一旦到位立刻断电
- 反复点动直到回到安全位置
参数口径：
- 线圈阻值：标准 ATC 换向阀线圈通常在 20–40 Ω 量级；用万用表确认后再给电
- 电压：只允许 DC 24V。110VAC / 220VAC 会直接烧毁线圈
- 单次通电时间：2–3 秒足够，长时间通电线圈会发热
- 液压系统压力：常见 50–70 bar；压力低于约 40 bar 时动作会明显变慢，这一类「卡」其实是压力不足，不是机械卡死
⚠️ 这个方法完全绕过了 PMC 的全部互锁。通电前必须确认该动作不会带着刀具撞到工件或夹具。
五、方法三：机械泄压（关液压 / 气源后再释放）
电气手段都失效时的下一步。核心是先把能量卸掉，再让机构靠自重或手动回到位。
按这个顺序来，不要跳步：
- 关掉液压泵 / 气源，并执行挂牌上锁（lockout）——只关开关不算，要确认泵真的停了
- 在换向阀上找手动 override：多数方向阀阀体上有一个手动推杆或一个小按钮（常标
MANUAL或一个凹进去的销子） - 用小螺丝刀缓慢推动阀芯，同时观察机械手位置——机械卡滞有时在压力换向的瞬间就自己松开了
- 阀上没有手动 override 时，才轮到最后一招：微松油缸伸出侧的管接头泄压。下面垫接油盘，残压会把油喷出来，脸和手避开
- 让油缸缓慢退回一段，然后立刻拧紧接头
- 恢复液压 / 气源，再回到方法一用 PMC 强制走完动作
🚨 两条红线：
- 禁止用撬棍、加力杆硬撬机械手。液压执行器的输出力远大于人的力量，硬撬的结果通常是刀库、拉钉或主轴鼻端被弄坏，而不是卡滞被解开。
- 泄压前必须确认刀具不会掉。主轴松刀状态下，泄压会让拉爪彻底松开。
六、方法四：机械手电机盘车（现场最常用的那招）
这是中文车间里用得最多、但写得最少的一招。断电后靠人力把机械手电机盘回原点。
操作步骤：
- 整机断电（不只是急停），打开刀臂电机的防护盖板
- 松开电机尾部的刹车锁紧螺母 / 刹车扳把
- 下方先站一个人扶住刀臂——刹车一松，刀臂可能直接滑落
- 用活动扳手卡住电机外六角，顺着刀臂卡死的受力方向缓慢旋转，让刀臂脱离主轴位置
- 如果主轴正在松刀（能听到漏气声），刀具有掉落风险，台面必须先垫好
- 持续盘动，直到刀臂完成一个完整换刀循环、回到机械原点——刀库面板上有三个指示灯，通常中间那个常亮代表刀臂在原点
- 扳回刹车扳把锁定电机，装回盖板
- 通电，切到 MDI 方式，单段执行
M06做空载测试
⚠️ 判断不了该正转还是反转时，试着两个方向都盘一点，观察哪个方向是「顺」的，感觉明显发卡的方向就是反的。硬往反方向盘会把凸轮或刀爪顶坏。
七、卡在哪一步怎么判断：X/Y 状态位 + 诊断画面双向读数
前面六种方法都要建立在一个前提上：你知道该动哪一个点。判断方法是在诊断画面里做「双向读数」——既看输出有没有发出去，也看输入有没有回来。
读法：
SYSTEM→PMC→PMCDGN→STATUS，输入地址（如X8）按SEARCH- 读 Y 点（输出）：动作执行的那一步，对应 Y 点应当出现 1。一直是 0 → PMC 没让动，问题在程序侧或互锁条件没满足
- 读 X 点（输入）：动作到位后，对应 X 点应当回到 1。Y 已经为 1 但 X 一直是 0 → 输出发了，但机械没走到位，这才是「卡死」
- 两个方向对不上时，问题在机械或传感器侧，继续强制 Y 点没有意义

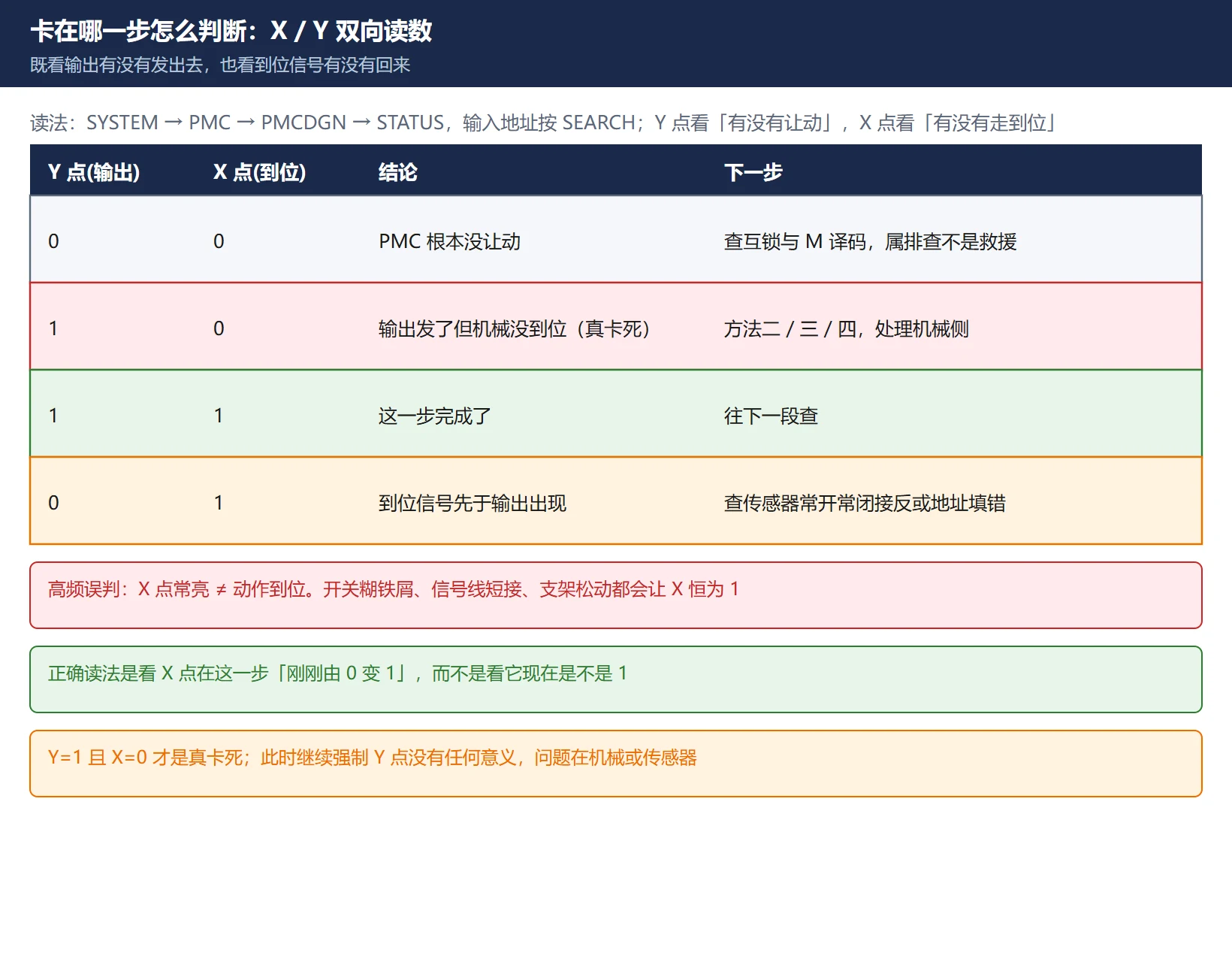

表3：双向读数判据表
| Y 点（输出） | X 点（到位） | 结论 | 下一步 |
|---|---|---|---|
| 0 | 0 | PMC 根本没让动 | 查互锁条件、查 M 译码，回到排查而不是救援 |
| 1 | 0 | 输出发了但机械没到位（真卡死） | 方法二 / 三 / 四，处理机械侧 |
| 1 | 1 | 这一步完成了 | 往下一段查 |
| 0 | 1 | 到位信号先于输出出现 | 查传感器常闭/常开接反，或地址填错 |
🚨 一个高频误判：X 点常亮不等于动作到位。到位开关卡在感应状态、信号线短接、或者开关被铁屑糊住，都会让 X 点一直为 1，程序以为到位了就往下走——结果就是机械手在没到位的情况下开始旋转，这才是「卡在中间」最常见的成因。判断时要看 X 点是不是在这一步刚刚由 0 变 1，而不是只看它现在是不是 1。
八、恢复后必须做的 4 项验证
刀弄下来不等于完事。跳过验证直接投产，是二次停机的主要来源。
- 清强制：
OVRST清单个地址、INIT清全部；走路线 A 的还要确认 PMC 已恢复运行、「PMC 停止许可」已改回「不」。做完后关机开机一次，确认没有复位不了的残留强制值。 - 原点确认：机械手回到原点（刀库面板原点灯常亮），主轴回到换刀位 / 第二参考点。用
G30 P2或回参考点操作确认，参数 1240 / 1241 的值没被改动过。 - 单次空载换刀：MDI 方式下单段执行
M06 T01，完整看一遍：刀库转 → 刀套倒 → 机械手抓 → 旋转 → 夹紧 → 回原点。中途任何一步迟疑就立刻停。 - 刀号与刀补核对：逐把核对刀库里每把刀的刀号和长度补偿。强制解开的过程里刀套号可能被手动拨乱了，不核对就加工，下一刀可能用错刀。
九、三个别踩的坑
坑一：把 X 点常亮当成动作到位。 见第七节。到位开关被铁屑糊住、线短接、支架松动都会让 X 点恒为 1。判断「到位」要看信号在这一步的跳变，不是看它的静态值。
坑二：一边改梯形图一边跑生产。 强制输出只是临时救命。真正要解决「为什么卡」，要么修机械（拉钉、凸轮、密封圈、油缸），要么修传感器（间隙、清洁、接线），要么修参数（压力、定时器）。在没查清根因前就改梯形图里的定时器或互锁条件，等于把报警屏蔽掉，问题只会以更严重的形式回来。
坑三：漏掉第八节的刀号核对。 这是最容易被跳过的最后一步，也是最容易出批量废品的一步。手动盘车时刀套位置很可能已经和系统的刀号表对不上了。
一句话总结：换刀卡死的处理顺序是「先分型定点 → 最浅的手段先上（PMC 强制）→ 逐步加深（强给 24V → 机械泄压 → 电机盘车）→ 恢复后四项验证必做」。地址随机床厂而变，任何教程里的 X/Y 都只能当示意，真正能动哪个点，只能从你本机的梯形图地址表里读出来。
常见问题
换刀卡住能不能直接按 RESET 恢复？
要分情况。RESET 只能清除 CNC 侧的报警状态和正在执行的程序段，不能让已经停在半空的机械手自己回去。如果卡的原因是信号瞬时抖动、报警是误触发，RESET 之后重发一次换刀指令有时能过；但只要机械位置确实卡住了（比如刀爪握着刀停在主轴与刀库之间、原点灯不亮），RESET 一百次也没用，必须按本文的方法把机构先弄回安全位置。判断标准很简单：RESET 之后看机械手原点灯亮不亮、主轴上有没有刀。灯不亮或刀还悬着，就别再按 RESET 了。
手动给电磁阀加 24V 会不会烧线圈？
只要电压对、时间对就不会。三点必须确认：① 用万用表量线圈阻值，标准 ATC 换向阀通常在 20–40 Ω 量级，如果量出来是开路或几欧，说明线圈本身已经坏了，别再给电；② 只能用直流 24V，接到 110VAC / 220VAC 上会瞬间烧毁；③ 单次通电 2–3 秒足够，到位立刻断电，不要长时间通电让线圈发热。另外通电前必须拔下原来的电气插头，避免外部电源反灌回 PLC 输出模块。
强制输出 Y 点恢复后，为什么第一次换刀还会报警？
三种最常见的原因。一是强制值没清干净：PMC 强制位不会因为你的操作结束而自动消失，走 OVERRIDE 路线的要用 OVRST 或 INIT 清掉、或者关机开机一次，残留的强制值会让下一步的互锁条件永远不满足。二是机械位置还没真正回原点：刀套拨回去了但没到位、机械手原点灯没亮，程序一走就再次超时。三是根因没消除：到位开关还是脏的、液压压力还是低、拉钉还是变形的，第一次换刀只是把报警重新触发了一遍。按第八节的四项验证逐条过一遍，一般能定位到是哪一种。
