现场报”机床抖”，往往只说了两个字。但高频啸叫、低频颤振、起停过冲、加工振纹是完全不同的四类问题，对应的参数和处理路径也完全不同——用错方向，越调越糟。
本文按“现象 → 分类 → 排查”组织，而不是按参数号罗列。你只需要先判断自己遇到的是哪一种，再顺着对应的分支往下走。
安全提示：伺服参数直接影响运动稳定性。调整前必须完成参数备份，并在非生产、低速、单轴条件下验证。共振严重时轴可能剧烈振动甚至撞击限位，发现异常应立即停止并退回上一版参数。

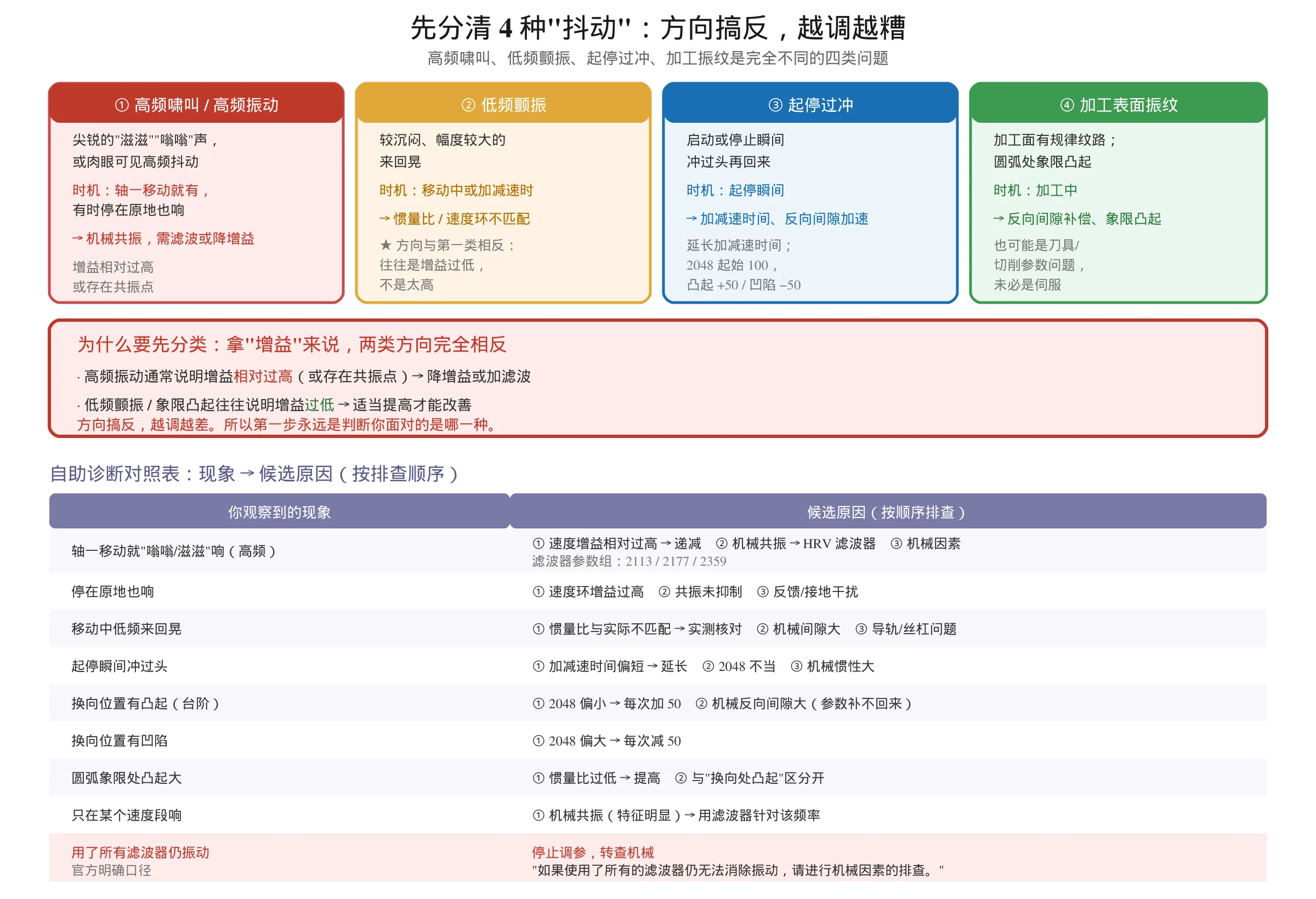

一、先分清 4 种”抖动”
| 现象 | 典型感受/听感 | 发生时机 | 主要怀疑方向 |
|---|---|---|---|
| 高频啸叫 / 高频振动 | 尖锐的”滋滋””嗡嗡”声，或肉眼可见的高频抖动 | 轴一移动就有，有时停在原地也响 | 机械共振，需要滤波或降增益 |
| 低频颤振 | 较沉闷的、幅度较大的来回晃 | 移动中、或加减速时 | 惯量比 / 速度环不匹配 |
| 起停过冲 | 启动或停止瞬间冲过头再回来 | 起停瞬间 | 加减速时间、反向间隙加速 |
| 加工表面振纹 | 加工面有规律纹路；圆弧处出现象限凸起 | 加工中 | 反向间隙补偿、象限凸起补偿 |
为什么要先分类：就拿”增益”来说——
- 高频振动通常说明增益相对过高（或存在共振点），降增益或加滤波。
- 低频颤振/象限凸起往往说明增益过低，适当提高才能改善。
方向搞反，越调越差。所以第一步永远是判断你面对的是哪一种。

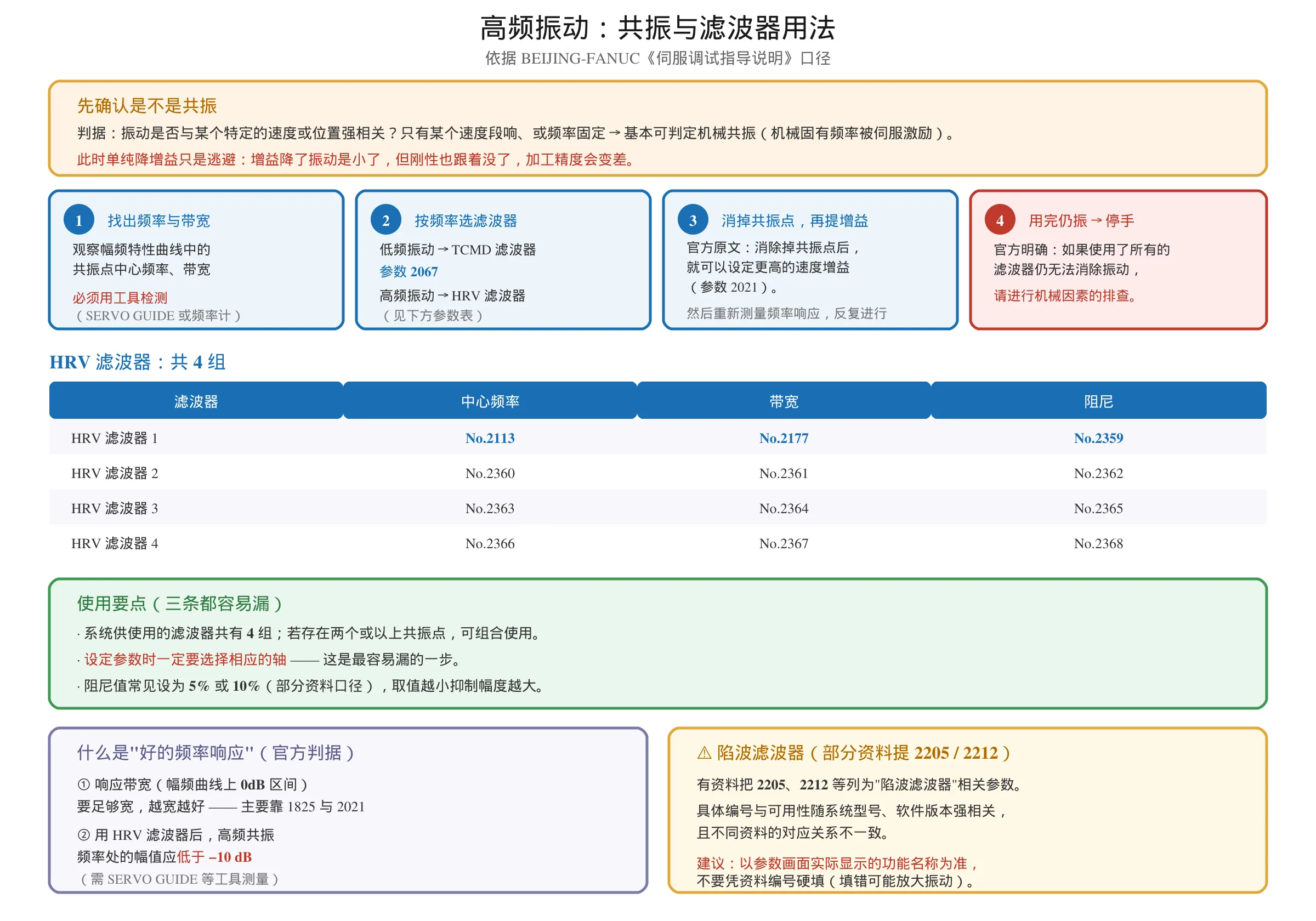

二、高频振动 / 啸叫：共振与滤波器
先确认是不是共振
判据：振动是否与某个特定的速度或位置强相关？如果只有某个速度段响、或者频率固定，基本可以判定是机械共振——机械系统有一个固有频率，被伺服激励起来了。
此时单纯降增益只是逃避：增益降下去振动确实小了，但刚性也跟着没了，加工精度会变差。正确做法是先用滤波器把共振点削掉。
滤波器怎么用（BEIJING-FANUC《伺服调试指导说明》口径）
第一步：找出共振点的中心频率与带宽。
官方说明明确指出：振动的中心频率和带宽必须通过某种方法检测出来（如使用 SERVO GUIDE 软件或频率计等）。凭手感估是不行的。
第二步：按频率高低选滤波器。
| 振动类型 | 用哪个 | 相关参数 |
|---|---|---|
| 低频振动 | TCMD 滤波器 | 参数 2067，设定值与截止频率相关 |
| 高频振动 | HRV 滤波器 | 见下表（4 组） |
HRV 滤波器共 4 组，参数如下：
| 滤波器 | 中心频率 | 带宽 | 阻尼 |
|---|---|---|---|
| HRV 滤波器 1 | No.2113 | No.2177 | No.2359 |
| HRV 滤波器 2 | No.2360 | No.2361 | No.2362 |
| HRV 滤波器 3 | No.2363 | No.2364 | No.2365 |
| HRV 滤波器 4 | No.2366 | No.2367 | No.2368 |
使用要点：
- 系统供使用的滤波器共有 4 组；若存在两个或以上共振点，可组合使用。
- 设定参数时一定要选择相应的轴 —— 这是最容易漏的一步。
- 阻尼值常见设为 5% 或 10%（部分资料口径），取值越小抑制幅度越大。
第三步：消掉共振点后，再把增益提上去。
官方流程原文：
消除掉共振点后，就可以设定更高的速度增益（参数 2021）。然后需要重新测量频率响应，如此反复进行，直到满足要求。
这是一个”滤波 → 提增益 → 再测量”的循环，不是一次搞定。
第四步：什么情况下该放弃调参。
官方说明也给了明确的停止信号：
如果使用了所有的滤波器仍无法消除振动，请进行机械因素的排查。
陷波滤波器（部分资料提到 2205 / 2212）
有资料把 2205、2212 等列为”陷波滤波器”相关参数。这类参数的具体编号与可用性与系统型号、软件版本强相关，且不同资料的对应关系不一致。
我的建议：以你机床伺服参数画面上实际显示的滤波器功能名称为准，不要凭资料里的编号硬填。滤波器相关的参数一旦填错，可能反而放大振动。
什么是”好的频率响应”
官方给了两条判据（供有 SERVO GUIDE 等工具时参考）：
- 响应带宽（幅频曲线上 0dB 区间）要足够宽，越宽越好 —— 主要通过调整位置环增益（1825）与速度环增益（2021）实现。
- 使用 HRV 滤波器后，高频共振频率处的幅值应低于 −10 dB。
三、低频颤振：惯量比与速度环不匹配
现象：较沉闷的、幅度较大的来回晃，或加减速时的晃动。
这一类的方向与第二类相反——低频问题往往不是”增益太高”，而是惯量比设置与实际不匹配。
排查顺序：
- 确认实际惯量比。可以手动测算或用系统自动测量功能得到实际值，再与设定值比对。设定值偏大或偏小都会引起振荡。
- 按官方序列调整速度环相关参数（详见 FANUC 伺服增益参数调整教程）：起始 128，振动时 128 → 64 → 0 递减。
- 若仍不稳，才涉及位置环增益的递减。
换算关系（官方公式）：速度环增益（%）=（1 + 负载惯量比 / 256）× 100。这条公式能帮你判断当前设定处在什么水平。
关于参数号的提醒：官方 0i-D 启动手册写的是 2021 = 负载惯量比（LDINT），但不同资料对 2020 / 2021 的说法不一致。建议以参数画面显示的名称为准。
四、起停过冲：加减速与反向间隙加速
现象：启动或停止瞬间冲过头再回来；换向位置有台阶。
两个主要方向：
① 加减速时间 —— 延长加减速时间可减小机械冲击，适用于重载工况。具体参数号因系统型号而异，以本机手册为准，本文不列不确定的编号。
② 反向间隙加速（2048） —— 处理换向瞬间的形状问题：
| 现象 | 处理 |
|---|---|
| 换向处出现凸起 | 2048 每次加 50 |
| 换向处出现凹陷 | 2048 每次减 50 |
| 起始值 | 100 |
注意判读位置：看的是换向瞬间的形状，不是稳态段。凸起和凹陷的处置方向相反，做反了会越调越糟。

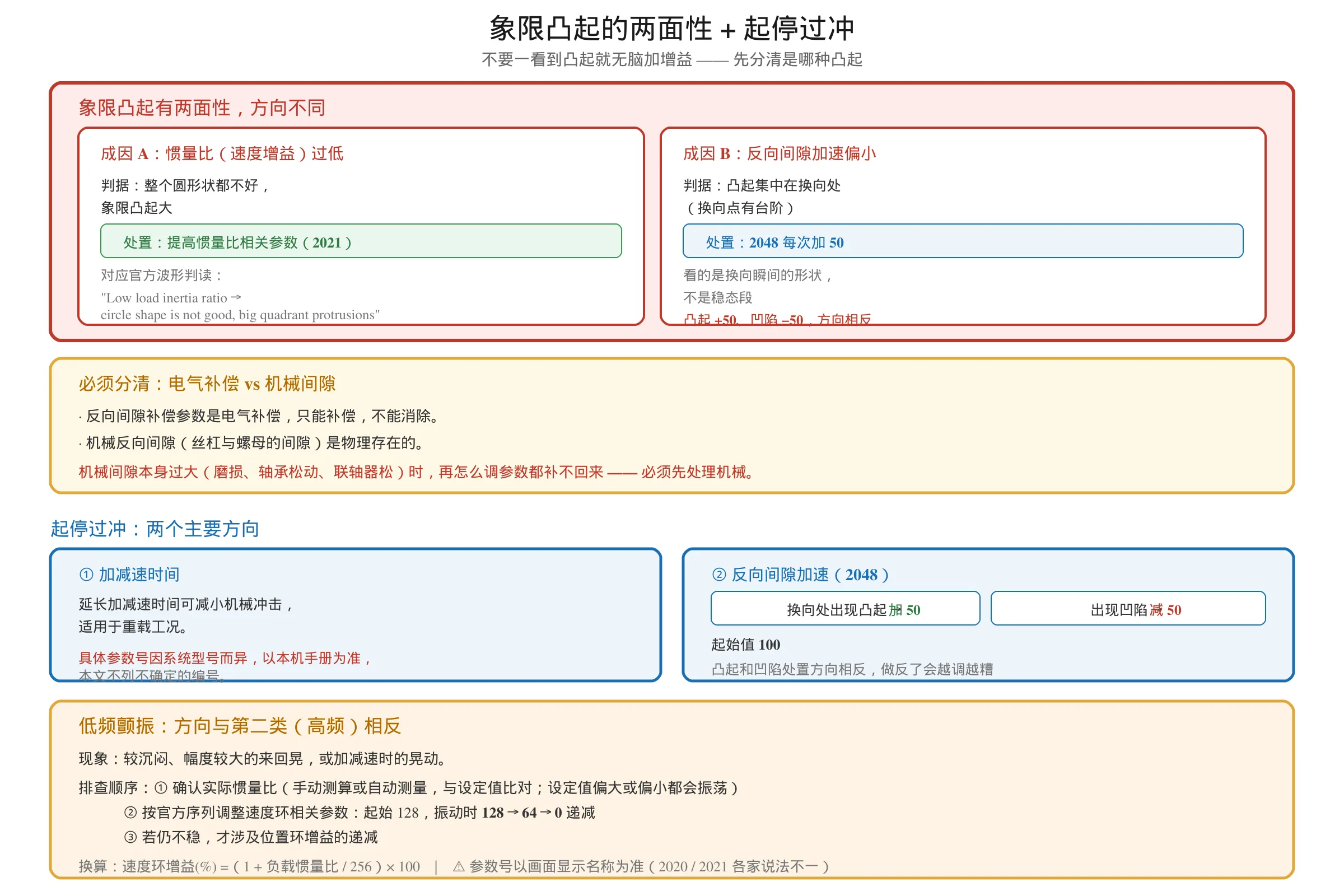

五、加工表面振纹：象限凸起与反向间隙
现象：加工面有规律纹路；圆弧加工在象限处出现凸起或台阶。
象限凸起的两面性（关键）
象限凸起既可能是”惯量比过低”，也可能是”反向间隙补偿问题”，两者处置方向不同：
| 成因 | 判据 | 处置 |
|---|---|---|
| 惯量比（速度增益）过低 | 整个圆形状都不好，象限凸起大 | 提高惯量比相关参数（2021） |
| 反向间隙加速偏小 | 凸起集中在换向处 | 2048 每次加 50 |
不要一看到凸起就无脑加增益——先确认它是”整圆都不好”还是”只在换向点有台阶”。
反向间隙：电气补偿 vs 机械间隙
必须分清两件事：
- 反向间隙补偿参数是电气补偿，只能补偿、不能消除。
- 机械反向间隙（丝杠与螺母的间隙）是物理存在的。
如果机械间隙本身过大（丝杠磨损、轴承松动、联轴器松），再怎么调参数都补不回来，必须先处理机械。

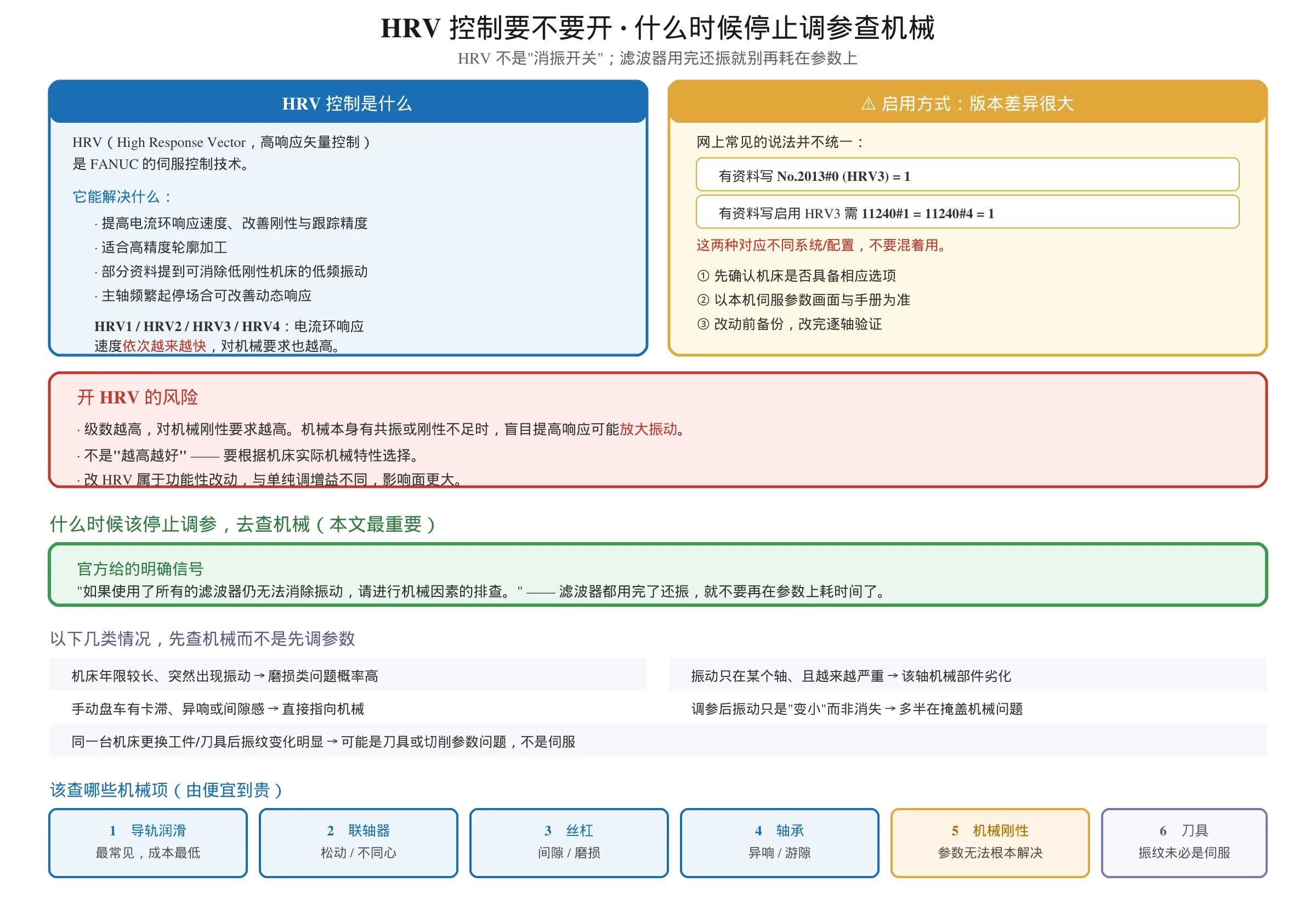

六、HRV 控制要不要开？
HRV（High Response Vector，高响应矢量控制）是 FANUC 的伺服控制技术，用于提高电流环响应速度、改善刚性与跟踪精度。
它能解决什么
- 提高伺服控制的刚性与跟踪精度，适合高精度轮廓加工。
- 部分资料提到 HRV 控制可消除低刚性机床的低频振动。
- 主轴应用场景：频繁起停的场合，启用 HRV 可改善动态响应。
HRV1 / HRV2 / HRV3 / HRV4
电流环响应速度依次越来越快。级数越高响应越快，对机械的要求也越高。
启用方式（⚠️ 版本差异很大）
网上常见的说法并不统一，例如：
- 有资料写
No.2013#0 (HRV3) = 1 - 有资料写启用 HRV3 需设置
11240#1 = 11240#4 = 1
这两种说法对应的是不同的系统/配置，不要混着用。
我的建议：
- HRV 的启用涉及伺服功能位与选项，先确认你的机床是否具备相应选项。
- 以本机伺服参数画面与手册为准，不要照抄网上的位号。
- 改动前备份，改完逐轴验证。
开 HRV 的风险
- 级数越高，对机械刚性要求越高。机械本身有共振或刚性不足时，盲目提高响应可能放大振动。
- 不是”越高越好” —— 要根据机床实际机械特性选择。
- 改 HRV 属于功能性改动，与单纯调增益不同，影响面更大。
一句话：HRV 不是”消振开关”。它提升的是响应能力，而不是自动消除机械缺陷。机械有问题时，开更高阶的 HRV 反而可能让问题更明显。
七、自助诊断对照表（现象 → 候选原因排序）
按下面这张表走：先找到你观察到的现象，再按候选原因的顺序排查（顺序已按”由常见到少见、由便宜到贵”排列）。
| 你观察到的现象 | 候选原因（按顺序排查） |
|---|---|
| 轴一移动就”嗡嗡/滋滋”响（高频） | ① 速度增益相对过高 → 按官方序列递减 ② 机械共振 → 检测中心频率，用 HRV 滤波器（2113/2177/2359） ③ 机械因素（见第八节） |
| 停在原地也响 | ① 速度环增益过高 ② 共振未抑制 ③ 反馈/接地干扰 |
| 移动中低频来回晃 | ① 惯量比与实际不匹配 → 实测惯量比并核对 ② 机械间隙大 ③ 导轨/丝杠问题 |
| 起停瞬间冲过头 | ① 加减速时间偏短 → 适当延长 ② 反向间隙加速 2048 不当 ③ 机械惯性大 |
| 换向位置有凸起（台阶） | ① 2048 偏小 → 每次加 50 ② 机械反向间隙大（参数补不回来） |
| 换向位置有凹陷 | ① 2048 偏大 → 每次减 50 |
| 圆弧象限处凸起大 | ① 惯量比过低 → 提高 ② 与换向处凸起区分开（见第五节） |
| 加工表面有规律振纹 | ① 反向间隙补偿不当 ② 增益不匹配 ③ 刀具/切削参数问题（未必是伺服） |
| 只在某个速度段响 | ① 机械共振（特征明显）→ 用滤波器针对该频率 |
| 用了所有滤波器仍振动 | ① 停止调参，转查机械（官方明确口径） |
使用说明：
- 从上往下试，每改一项就验证一次，不要一次改多个参数——否则你不知道是哪一项起了作用，也无法回退。
- 改完记录改前值，方便回退。
- 同一现象可能有多个原因叠加，处理完第一条仍有问题，再往下走。
八、什么时候该停止调参，去查机械
这是本文最重要的一节。
官方给的明确信号
如果使用了所有的滤波器仍无法消除振动，请进行机械因素的排查。
滤波器都用完了还振，就不要再在参数上耗时间了。
以下几类情况，先查机械而不是先调参数
| 情况 | 说明 |
|---|---|
| 机床年限较长、突然出现振动 | 磨损类问题概率高：丝杠、轴承、导轨 |
| 振动只在某个轴、且越来越严重 | 该轴机械部件劣化 |
| 手动盘车有卡滞、异响或间隙感 | 直接指向机械 |
| 调整参数后振动只是”变小”而非消失 | 多半是掩盖了机械问题 |
| 同一台机床更换工件/刀具后振纹变化明显 | 可能是刀具或切削参数问题，不是伺服 |
该查哪些机械项（由便宜到贵）
- 导轨润滑 —— 润滑不良是极其常见的原因，成本最低。
- 联轴器 —— 是否松动、磨损、安装不同心。
- 丝杠 —— 间隙、磨损、轴承座松动。
- 轴承 —— 异响、游隙。
- 机械刚性 —— 结构本身刚性不足，参数无法根本解决。
- 刀具与切削参数 —— 振纹未必是伺服问题。
伺服振动能不能靠加阻尼垫解决？
不建议把它当作解决方案。加阻尼垫可能让振动”听起来小一点”，但：
- 没有消除激励源，共振点还在。
- 可能掩盖真实故障，让机械问题继续劣化。
- 正确顺序仍是：先确认机械状态 → 针对性处理 → 再用参数/滤波微调。
写在最后
把这套流程固化：
- 先分类：高频啸叫 / 低频颤振 / 起停过冲 / 加工振纹，四类方向不同，方向搞反越调越糟。
- 高频共振先滤波，再提增益，不是一味降增益；滤波器用完还振就停手查机械。
- 象限凸起有两面性：整圆不好 = 惯量比过低；只在换向点 = 2048 偏小。
- HRV 不是消振开关，它提升响应，机械有缺陷时反而可能放大问题。
- 排查顺序：机械 → 反馈与接地 → 参数。
- 调参前必须备份，每改一项验证一次，并记录改前值。
免责声明：本文依据 BEIJING-FANUC《伺服调试指导说明》、FANUC 官方 0i-D 启动手册及公开技术资料整理。参数号、滤波器配置与功能位随系统型号（0i-C/D/F、16i/18i/21i/30i 等）与软件版本而异，请以你手上机床的官方手册与参数画面显示为准。伺服参数直接影响运动稳定性，调整前必须完成备份并在非生产、低速条件下逐步验证；涉及安全功能（如 Dual Check Safety）的操作须遵守相关规程与权限要求。
