FANUC 0i-D 系列深度解析——从硬件到生态的全景式拆解

一句话答案:FANUC 0i-D是2010年发布的第六代「国民CNC」,将高端30i-B能力下沉至主流价位;本文从4款主机选型、纳米级全集成硬件架构、可选软件功能包、高速高精技术到伺服主轴生态与PMC二次开发做全景拆解。

FANUC 0i-D 系列深度解析——从硬件到生态的全景式拆解

一、诞生定位:第六代“国民CNC”

  • 发布时间:2010 年(持续迭代至今)
  • 市场使命:把 30i-B 级高端能力下沉至主流价位,成为“中档机之王”
  • 目标客群:单件小批模具厂⇌批量型零部件厂⇌职教与自动化产线

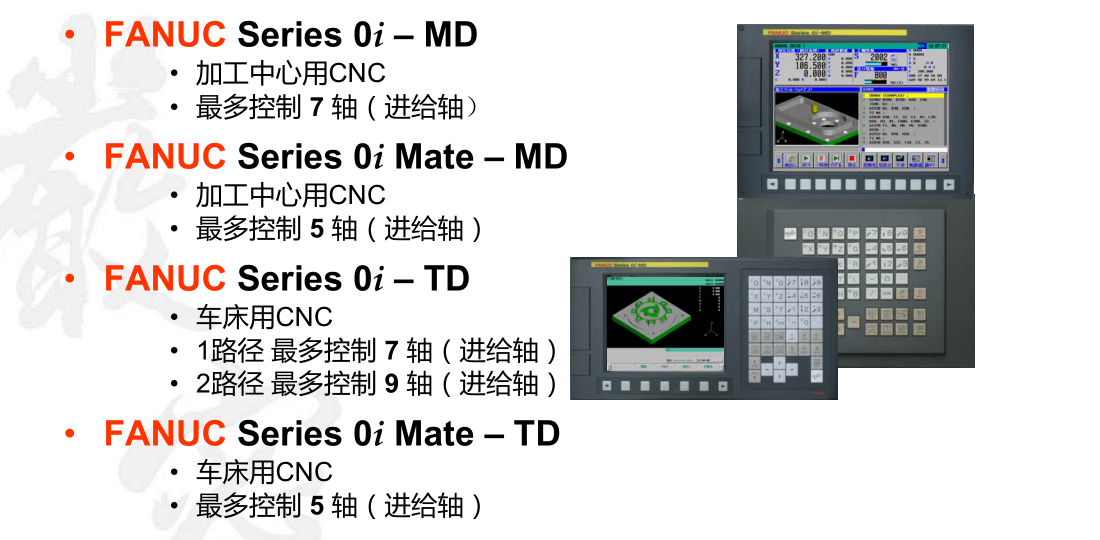

二、家族谱系:4 款主机一键选型表格

系列机型控制路径最大轴数典型应用
加工中心0i-MD1 路径8 轴(7+2)三轴/五轴立加、卧加
加工中心0i Mate-MD1 路径6 轴(5+1)经济型立加、钻攻中心
车床0i-TD2 路径11 轴(9+4)双主轴双刀塔车铣复合
车床0i Mate-TD1 路径6 轴(5+2)平床身、斜床身数控车

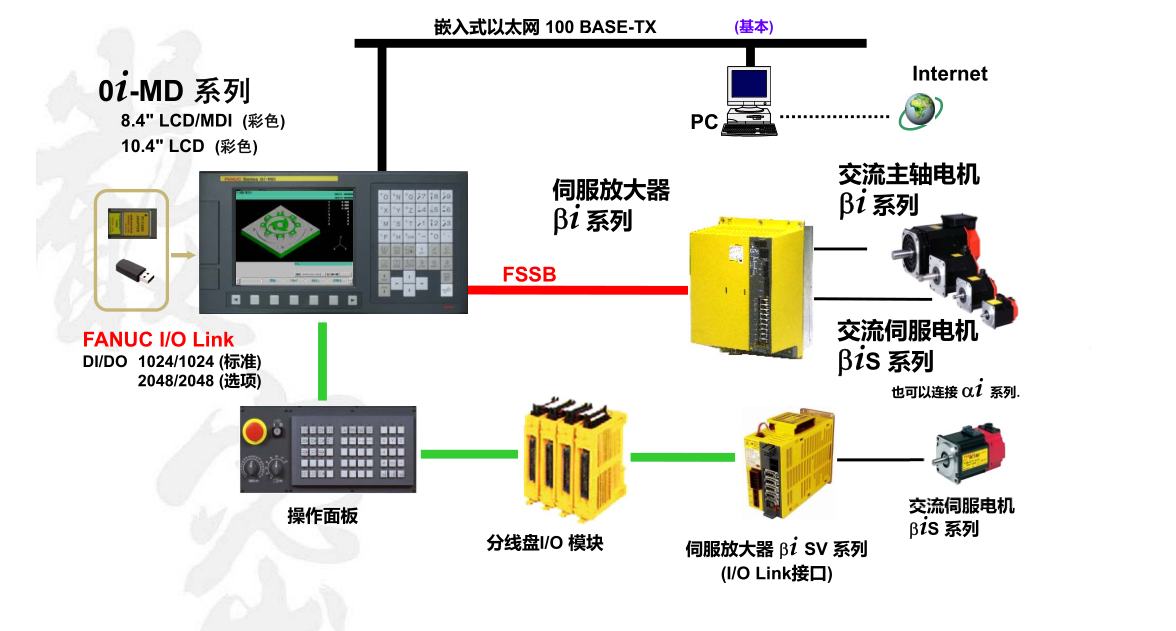

三、硬件架构:纳米级全集成平台

  1. 运算核心
      - 64 位 RISC CPU + 浮点 DSP,指令刷新周期 1 ms
      - 100 M FSSB 光纤环网,单缆最多 16 轴,抗 EMI 性能 ≥ IEC61131-4
  2. 存储与可靠性
      - SRAM 全区域 ECC 纠错,掉电数据保持 10 年
      - FROM 512 MB,支持宏程序、梯图、C 语言执行器同驻留
  3. 人机接口
      - 8.4ʺ 彩色 LCD(横/竖),可选 10.4ʺ 触摸屏,防护 IP65
      - 前置 USB2.0 + CF 卡槽,即插即传程序、参数、刀具文件

广告

四、软件功能包:像“选 App”一样配 CNC


功能包 1:高端模具包
  AI 轮廓控制 II、纳米平滑、加加速度控制、倾斜面分度、刀具管理、双安全检测(DCS)
功能包 2:车铣复合包
  同步/混合控制、路径间干涉检查、基于伺服电机的主轴控制、Cs 轮廓控制
功能包 3:经济入门包
  纳米插补、刚性攻丝回退、MANUAL GUIDE 0i、以太网、USB 传输
注:☆为选项,○为标准,-为不支持,用户按机床卖点自由勾选,避免“一刀切”溢价。


五、高速高精技术拆解

  1. 纳米插补
      - 1 μm 程序段→ 1 nm 指令脉冲,表面粗糙度降低 30 %
  2. AI 轮廓控制 II
      - 预读 200 程序段,拐角速度自动降振,模具加工时间缩短 30 %
  3. 加加速度(Jerk)控制
      - 加速度变化率抑制 60 %,机床共振点自动避让,刀具寿命提升 15 %
  4. 加工条件选择
      - 10 级“速度-精度”滑条,程序内 G05.1 Q1 Rx 直接调用,兼顾粗开与精修


αi 系列——高端性能
  - 编码器 16 000 000 p/rev,定位精度 ±0.1 μm
  - 伺服 HRV3 控制,频响 1.2 kHz,适合模具高速铣
βi 系列——经济爆款
  - 伺服主轴一体 βiSVSP,最大 11 kW,体积减小 40 %
  - 标配 131 072 p/rev 编码器,重复定位 0.002 mm,满足 90 % 零件加工
内装主轴——高速圈新宠
  - BiI 系列最高 70 000 r/min,绕组切换实现低速大扭矩/高速高功率
  - TYPE M 树脂模具散热,额定功率提升 30 %,温升下降 34 %

六、伺服 & 主轴生态:αi / βi 双线布局


七、PMC 与二次开发:把机床工艺“写”进 CNC

  1. 梯图容量
      - 0i 版 64 000 步,0i Mate 版 24 000 步,基本指令 24 条、功能指令 218 条
  2. 功能块 & 扩展运算
      - 支持 32 位乘除、浮点三角、数据表间接寻址,复杂流程一条指令完成
  3. 三种二次开发工具对比
      - 宏执行器:类似宏程序,可嵌入 G/M 代码,开发周期短,稳定性高
      - C 语言执行器:调用 800+ CNC/PMC API,可写算法级模块,支持触摸屏
      - FANUC PICTURE:拖拽式 HMI 设计器,两周交付个性化操作面板,零代码

八、调试·维护·远程:让现场工程师“零基础”也能搞定

  • 参数向导:图形化问答式设定,伺服增益、背隙、螺补一键生成
  • 速度环自动调谐:空运行 30 s,自动匹配 100 Hz 内最佳增益,振动降低 50 %
  • 三重备份:通电/定时/手动,SRAM 数据实时存入 FROM,异常 30 s 恢复生产
  • 前置 USB:NC 程序、梯图、参数、刀具文件全部 FAT32 文件化,普通 U 盘即插即用
  • 远程诊断:内置以太网支持 FOCAS2、MQTT,可接入发那科 FIELD system,实现刀补、程序、状态云端可视

九、典型应用案例

  1. 模具高速铣
      - 0i-MD + αiSV + BiI 80S/40000,加工时间 914 s → 644 s,表面 Ra 0.32 μm
  2. 车铣复合
      - 0i-TD 双路径,11 轴同步,相机镜筒沟槽加工 245 s → 187 s,真圆度 1.2 μm
  3. 经济型立加
      - 0i Mate-MD + βiSVSP,6 轴(XYZ+ATC+转台),整机成本下降 25 %,节拍 48 s/件
  4. 职教示范线
      - 0i Mate-TD + 机器人 + MQTT,学生通过网页远程下单,CNC 实时反馈产量与刀具寿命

十、一句话总结


FANUC 0i-D 用“高端功能可裁剪、经济型不缩水”的产品哲学,把纳米级精度、千兆网络、云端诊断一次性下沉到主流价位,成为中国制造迈向高速、高精、智能化最可靠、最经济、最省心的“国民 CNC”。

推荐学习书籍

广告
03FANUC0i系列新功能交流(修正版)2026版本

入门学习FANUC维修学习群,进群交流学习:

常见问题

这类问题现场应该怎么快速定位?

建议按「先看现象、再定地址、后查时序」的顺序:先确认故障是偶发还是必现,再定位到具体地址,最后用梯形图逐条核对执行时序。

排查时应该以什么为准?

以现场实测为准,不是以程序为准。顺序是电气图 / 地址表 → 现场实测 → 梯形图程序,顺序反了越改越偏。

修改后如何验证是否真正解决?

做完整记录:改前记录相关状态,改后重启立即读取同一批地址比对。地址应以后台实测为准,不要套用理论结论。
