主轴报警是仅次于伺服报警的第二高频类。中文侧现有内容几乎都是”代码—原因—换件”三行式，且互抄。本文换一个更有用的角度：同一个报警号，在”什么时候出现”决定了完全不同的排查路径。以 SP9012（放大器显示 12）为例，上电即报、一给旋转指令就报、正常运转中报、绕组切换时报，四套原因毫不相干——能否先判断”时刻”，直接决定你半小时还是一下午。
主轴报警属于”有报警”类故障；如果你遇到的是”屏幕不报警但主轴不动 / 偷停”，那是另一类问题，见 FANUC 无报警信息故障怎么查（DGN000/003/005）。排查时如需读取诊断号含义，可对照 FANUC 诊断号（DGN）对照速查表。

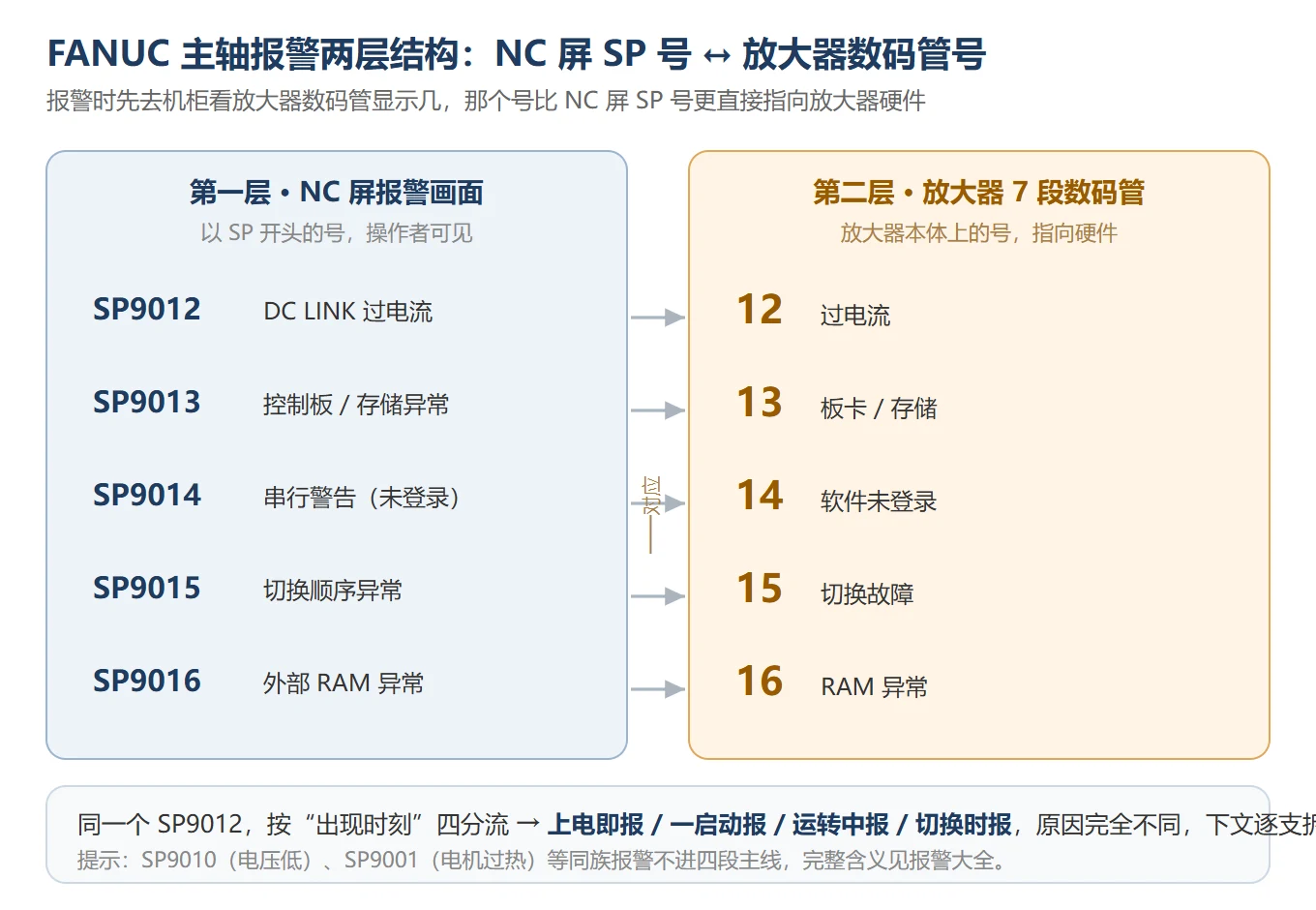

一、FANUC 主轴报警的两层结构：NC 屏上的 SP 号 ↔ 放大器数码管上的号
FANUC 串行主轴报警有”两层显示”，这是很多人查错方向的第一步：
- 第一层（NC 屏）：系统报警画面里显示
SP9012、SP9013……这类以 SP 开头的号，是 CNC 侧给操作者看的编号。 - 第二层（主轴放大器）：放大器本体上的 7 段数码管（或 LED）显示 12、13、14…… 这是放大器内部故障号，和 NC 屏是一一对应的。
现场最实用的做法是：报警出现时先去机柜看放大器数码管显示几，那个号比 NC 屏的 SP 号更直接指向放大器硬件。
| NC 屏报警号 | 放大器数码管号 | 含义（简） | 性质 |
|---|---|---|---|
| SP9012 | 12 | DC LINK 过电流（主轴电机过流） | 电流类，按”出现时刻”分流排查 |
| SP9013 | 13 | CNC 数据存储器 / 控制电路板异常 | 板卡 / 存储器类 |
| SP9014 | 14 | 串行主轴警告（软件未登录该放大器） | 软件 / 数据类 |
| SP9015 | 15 | 主轴切换 / 输出切换顺序异常 | 切换 / PMC 时序类 |
| SP9016 | 16 | 外部数据用 RAM 异常 | 存储器类 |
说明：上表是主轴报警里最常查的 5 个 SP 号与放大器号的对应。SP9010（输入电压低）、SP9011（DC LINK 过压）、SP9001（电机过热）等也属于主轴报警族，但不在本文四段分流的主线里；完整报警含义可查 FANUC 报警大全。
二、分流一 —— 上电即报警（重点：控制电路板未插到位）
特征：系统一上电、还没给任何旋转指令，放大器数码管就直接亮 12（SP9012），或 NC 屏立刻报 SP9012。
最可能原因：主轴放大器正面的控制电路板（C 板 / 控制 PCB）没有插到底，或它与功率电路板之间的连接器接触不良。
处理顺序：
- 断电，把放大器正面那块控制电路板拔出来重新插到底，确认卡扣扣牢、连接器完全咬合。
- 重新上电观察。若仍报 12，且确认控制板已插牢，则可能是控制板或放大器硬件损坏。
- 按 FANUC 维护规程由具备资质的人员进一步检测，必要时更换主轴放大器。
这一支线的关键就是”先别急着换件，先把板子插实”——大量现场案例根因就是运输 / 拆装后控制板虚接。

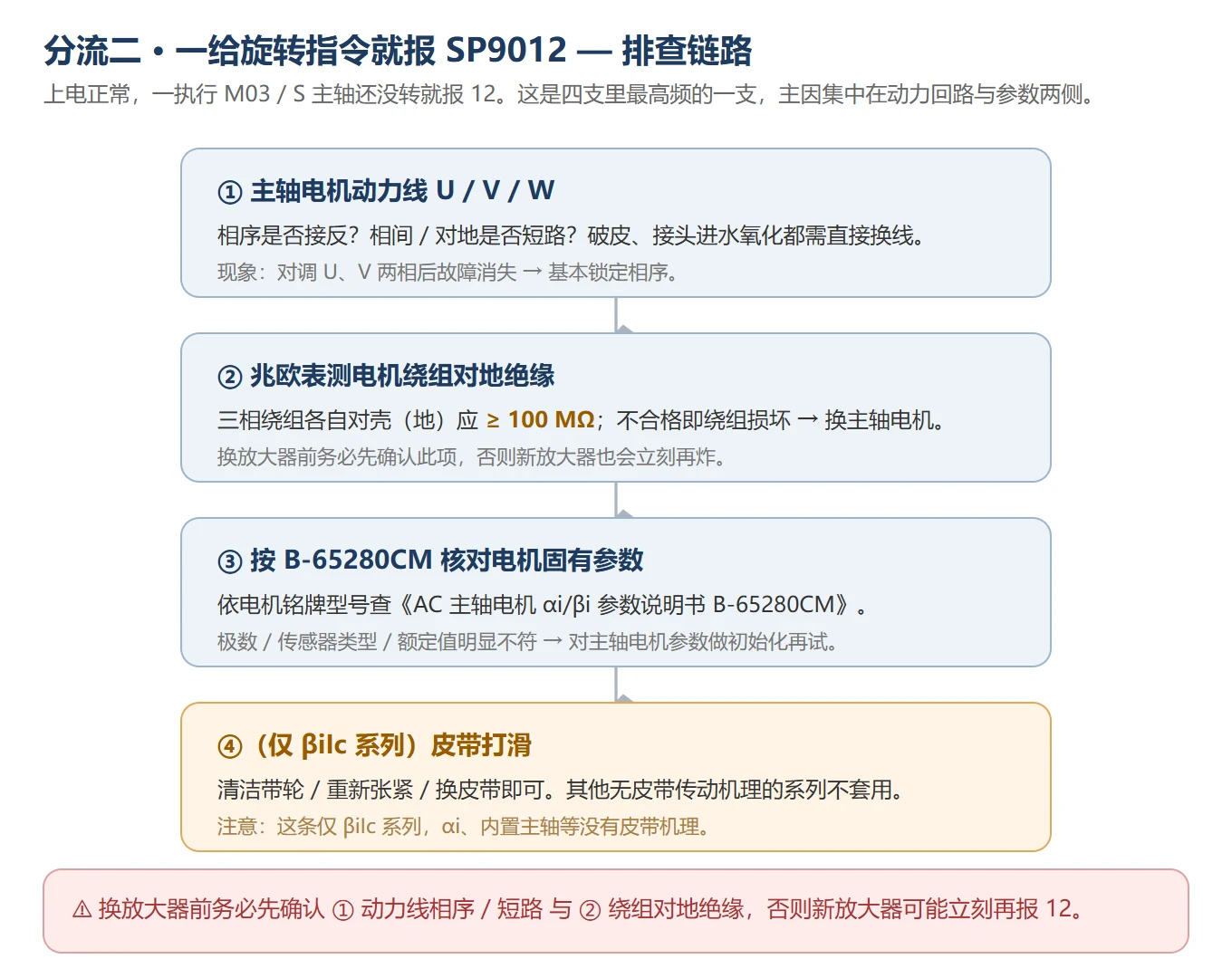

三、分流二 —— 一给旋转指令就报
特征：上电正常，一执行 M03 / S 指令、主轴还没真正转起来（或刚要转）就报 12 / SP9012。
这是四支里最高频的一支，实测主因集中在”动力回路”和”参数”两侧：
3.1 动力电缆相序接反 / 相间短路 / 对地短路（最高频实测原因）
- 检查主轴电机动力线（U/V/W）是否相序接反、相间是否短路、是否有对地线短路。
- 相序反的典型现象：主轴一启动就过流报警，或对调 U、V 两相后故障消失。
- 动力线绝缘不良、破皮、接头进水氧化都会导致相间 / 对地短路，直接换线。
3.2 主轴电机绕组对地绝缘
- 用兆欧表测量电机三相绕组各自对电机外壳（地）的绝缘电阻，应 ≥ 100 MΩ（最低不应低于此量级）。
- 若绝缘不合格（对地短路），说明电机绕组损坏，按规程更换主轴电机。换放大器前务必先确认这一点，否则新放大器也会立刻再炸。
3.3 主轴电机固有参数错误（B-65280CM + 初始化）
- 根据电机铭牌型号，查 《AC 主轴电机 αi/βi 系列参数说明书 B-65280CM》，核对并正确设定该电机的固有参数（极数、传感器类型、额定值等）。
- 参数不确定或明显不符时，按正确电机型号对主轴电机参数做初始化后再试。
- 需要该手册官方文档时，可在 FANUC 官方支持站点按文档号 B-65280CM 检索，或向当地 FANUC 分公司 / 授权代理商获取（见下文”官方文档索引”）。
3.4 βiIc 系列专有：皮带打滑（仅此系列，不可泛化）
- 只有 βiIc 主轴电机会因”主轴与电机之间皮带打滑”触发 12 号报警。
- 处理：清洁带轮、重新张紧或更换皮带。切勿把这条套到其他系列电机上——αi、αiI、内置主轴等没有皮带传动机理，打滑不是它们的致因。

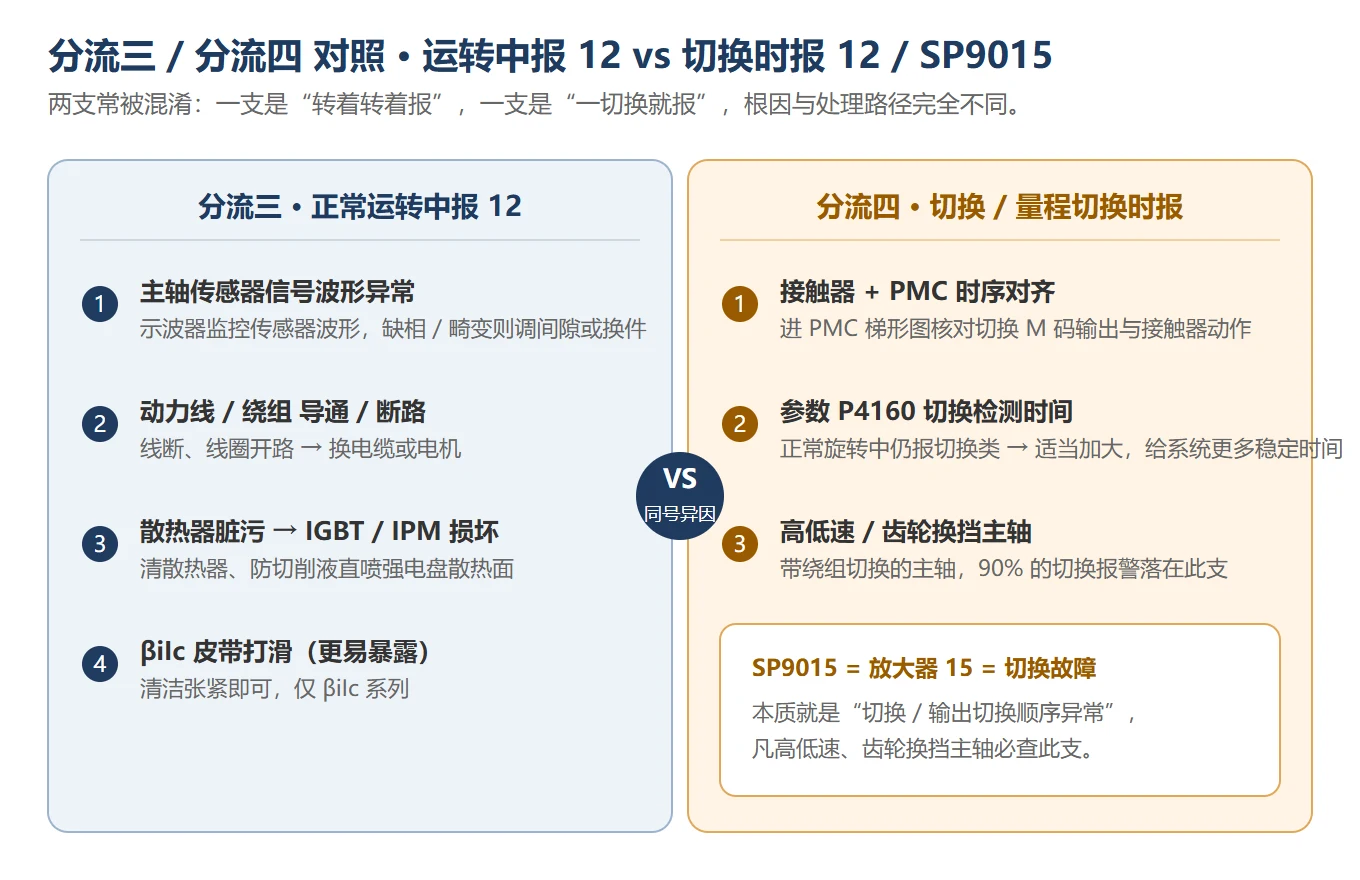

四、分流三 —— 正常旋转中出现
特征：主轴能正常启动、转一会儿才报 12 / SP9012，或运转中偶发。
4.1 主轴传感器信号波形异常
- 检查主轴位置 / 速度传感器及其线缆。条件允许时用示波器监控传感器信号波形。
- 波形异常（缺相、畸变、幅值不足）→ 调整传感器安装间隙，或更换传感器。
- 与伺服侧传感器排查思路类似，可参考 伺服振动与过冲排查 中对反馈信号的处置逻辑。
4.2 动力线与绕组导通 / 断路
- 检查主轴电机动力线、电机线圈是否导通正常、有无断路。
- 出现线断、线圈开路或其他电气异常，更换电缆或电机。
4.3 散热器脏污导致功率元件故障
- 放大器使用不合规范、或散热器脏污 / 冷却不足，会让内部功率元件（IGBT / IPM）损坏而报 12。
- 处理：改善放大器使用环境、清理散热器、确保切削液等不直喷强电盘散热面；确认损坏后更换放大器。
4.4 βiIc 皮带打滑（同 3.4，运转中更易暴露）
- 皮带打滑在运转中比在启动瞬间更易触发，清洁张紧即可。再次强调：仅 βiIc 系列。
五、分流四 —— 绕组切换 / 量程切换时报警（PMC 时序 + P4160）
特征：带高低速绕组（双绕组）或量程切换的主轴，在绕组切换、输出切换动作时报 12，或持续报 SP9015（放大器 15，主轴切换故障）。
- 接触器 + PMC 时序：切换动作依赖接触器动作与 PMC 梯形图输出信号的严格时序配合。时序错乱、接触器卡滞 / 碳积 → 切换顺序异常 → 报警。排查时要进 PMC 梯形图核对切换相关 M 码输出与接触器动作是否对齐（PMC 基础见 FANUC PMC 梯形图入门，读梯形图工具见 FAPT-LADDER-3 与 PMC 上传）。
- 参数 P4160：该参数设定主轴切换的检测时间。若在正常旋转中出现切换类报警，可适当增大 P4160，给系统更多稳定时间（调后观察报警频率是否下降）。
- SP9015 本质就是”切换 / 输出切换顺序异常”，所以凡涉及高低速切换、齿轮换挡的主轴，90% 落在这支。
六、SP1041 主轴定向超时 / SP1042 定向过行程（与换刀强相关）
M19 主轴定向（常见于加工中心自动换刀 ATC）时出现的定向类报警：
- SP1041（定向超时）：放大器未在看门狗窗口内返回 ORIENT-COM（定向完成） 信号。常见诱因：传感器 / 目标对准偏差、重卡盘（如 250 mm 卡盘）默认 5.0 s 超时偏短。处理：核对传感器安装与目标对准，重主轴适当加大定向超时；必要时查相关定向参数（如定向停止位置、保持转矩、保持阶段位置误差极限等，具体编号以机床参数说明书为准）。
- SP1042（定向过行程）：保持阶段主轴位置偏差超过允许值。常见诱因：保持转矩不足、外部转矩过大（卡盘不平衡 / 抱闸未释放）、位置反馈问题。处理：核对保持转矩相关参数与编码器反馈，排除外部负载源。
这两个号在不同系统里有时以 SV1041 / SV1042（伺服侧）出现，本质都是主轴定向失败，与换刀流程强绑定。定向涉及的 PMC 互锁、定向完成信号（如 ORAR）与抱闸时序，需结合机床厂梯形图核对。
七、主轴报警复位前的 4 件事 + 报警履历判读法
复位前先做这 4 件事，能少走很多弯路：
- 拍照 / 记录：记下 NC 屏 SP 号 + 放大器数码管号 + 出现时刻（上电 / 启动 / 运转中 / 切换）+ 当时在做什么动作。
- 看报警履历：系统报警履历能告诉你这是本次新发还是反复发生、是否伴随其他号，避免”只盯一个号”漏掉根因。
- 确认安全再动电：主轴涉及大电流与旋转部件，断电放电、确认急停有效后再插拔控制板 / 测绝缘。
- 先软后硬：先核参数与 PMC 时序，再动电缆与放大器；βiIc 别忘查皮带。
履历判读口诀：同一号只在切换时出现 → 奔分支四（PMC 时序 / P4160）；一启动就报 → 奔分支二（动力线 / 绝缘 / 参数）；运转中偶发 → 奔分支三（传感器 / 导通 / 散热）；上电就报 → 奔分支一（控制板重插）。
八、主轴放大器 / 电机 参数表官方文档索引（不转载正文，只给章节与官方途径）
按合规要求，本文不转载手册正文，只给出权威文档指向，正文务必以随机床附带的参数说明书 / 官方最新版为准：
| 文档号 | 名称 | 用途 | 获取途径 |
|---|---|---|---|
| B-65280CM | AC 主轴电机 αi/βi 系列 参数说明书 | 查主轴电机固有参数、初始化、绕组切换相关参数 | FANUC 官方支持站点按文档号检索，或当地分公司 / 授权代理商 |
| B-65412EN | 伺服放大器 αi-B 系列 描述（DESCRIPTIONS） | βiIc 皮带、传感器、放大器硬件说明 | 同上 |
| 机床参数说明书（随机） | 本机 spindle 参数表、定向参数（4030 / 4080 / 4085 等编号因版本而异） | 本机实际参数对照 | 机床制造商随机文档 |
提醒：参数编号（如 P4160、各定向参数）会随系统软件版本变化，一切以你机床实际装载版本的参数说明书屏幕显示为准，不要照搬其他机型的号。需要官方调试 / 读梯形图软件的可看 数控电气调试软件清单。
常见问题 FAQ
1. SP9012 报警是什么原因？放大器上显示 12 是什么意思？
SP9012 是 CNC 屏报警号，对应主轴放大器数码管显示的 12 号 = DC LINK 过电流（主轴电机过流）。它不代表单一故障，而是”主电路电流异常”——具体原因要看报警在什么时候出现：上电即报多为控制板未插牢，一启动就报多为动力线 / 绝缘 / 参数问题，运转中报多为传感器或导通问题，切换时报多为 PMC 时序。先定”时刻”再查。
2. FANUC 主轴报警一给旋转指令就出现，该先查什么？
按优先级：① 主轴电机动力线 U/V/W 相序是否接反、有无相间 / 对地短路；② 用兆欧表测电机绕组对地绝缘（应 ≥100 MΩ）；③ 按电机型号核对 B-65280CM 中的固有参数并必要时初始化；④ 若是 βiIc 系列再查皮带是否打滑。换放大器前务必先确认 ①②，否则新放大器可能立刻再报。
3. 主轴传感器信号异常会有什么现象？怎么测波形？
现象是主轴能启动但运转中报 SP9012，或转速 / 定向不稳。处理方法是检查主轴位置 / 速度传感器及其线缆，用示波器监控传感器信号波形；波形缺相、畸变、幅值不足时调整传感器安装间隙或更换传感器。这一步需要相应测试设备与 FANUC 规程。
4. βiIc 主轴的皮带打滑会导致什么报警？
βiIc 系列主轴电机因”主轴与电机间皮带打滑”会触发 SP9012（放大器 12，过流），且常在启动瞬间或运转中暴露。处理是清洁带轮、重新张紧或更换皮带。这条只适用于 βiIc 系列，其他无皮带传动机理的主轴电机不能套用。
*本文基于 FANUC 串行主轴报警公开资料与现场案例整理。参数编号与报警表现随系统版本、机床厂定制可能不同，实操请以随机手册与屏幕实际显示为准。引用或转载请保留来源。*
