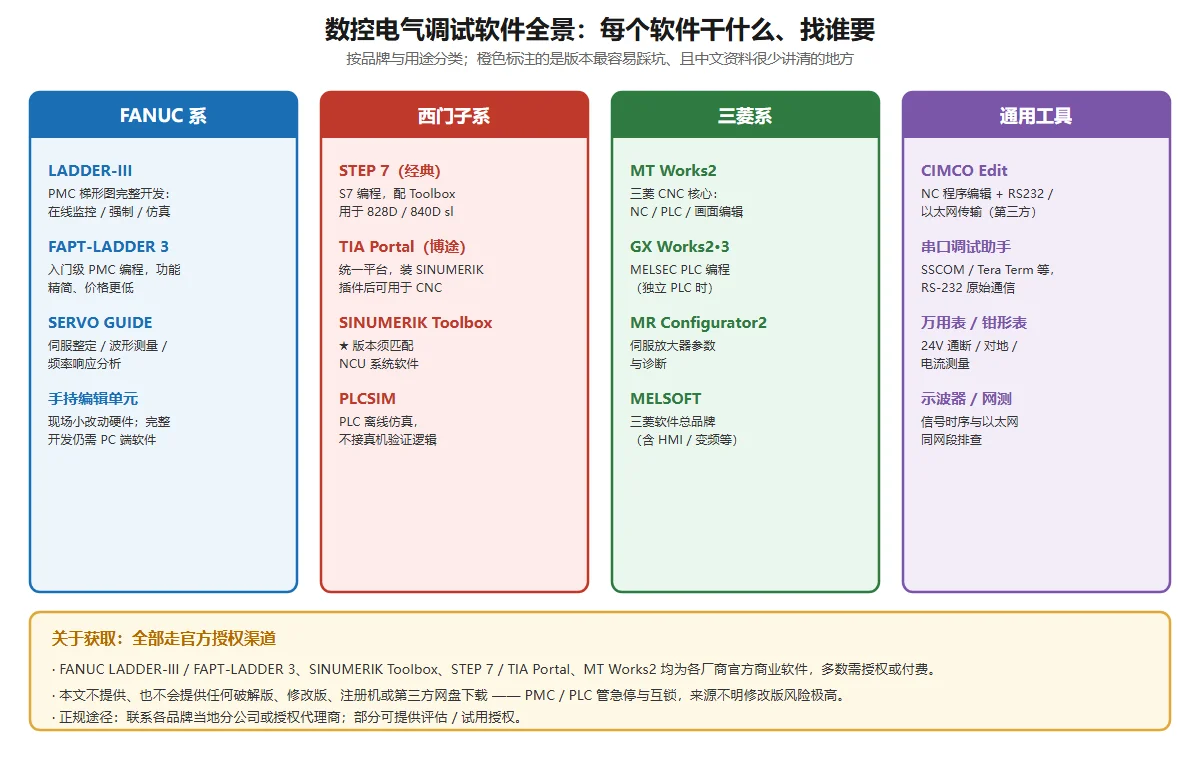

做数控电气调试，工具装不对比不会调更耽误事：装了版本不匹配的软件，程序打不开、连不上，时间全耗在返工上。本文把现场最常用的调试软件按品牌和用途整理成一张清单——每个软件干什么、找谁要、版本怎么配。重点放在中文资料很少讲清、但踩了就要返工的版本对应关系：SINUMERIK Toolbox 版本必须匹配 NCU 系统软件、FANUC LADDER 与 FAPT-LADDER 3 的定位区别。
先看这一段：关于软件获取（重要）
FANUC LADDER-III / FAPT-LADDER 3、SINUMERIK Toolbox、STEP 7 / TIA Portal、MT Works2 等，均为各厂商官方商业软件，多数需要授权或付费。
- 本文不提供、也不会提供任何破解版、修改版、注册机或第三方网盘下载。
- 这不是”讲规矩”而已：这些软件直接用于编写和下载急停、互锁、换刀等安全相关逻辑。来源不明的修改版在联机时一旦被植入额外逻辑或精简掉传输校验，故障现象会极其隐蔽——排查成本远高于软件本身的价格。
- 正规获取途径：联系各品牌当地分公司或授权代理商购买授权；部分可提供评估 / 试用授权；某些教学版本仅限培训使用。
一句话：调试软件是生产安全的第一道入口，正规授权介质的成本不该省。
一、FANUC 系
1. FANUC LADDER-III
FANUC 官方的 PMC 梯形图开发软件，功能最完整：在线监控、强制、跟踪、仿真、符号表、注释、备份恢复一应俱全。适合需要完整开发、联机调试 PMC 的场合。
注意：它不靠”软件版本号”匹配，而是靠 PMC 类型（SA1 / SA3 / NB2 等）匹配机床——这一点在 FANUC PMC 梯形图入门教程 与 FAPT-LADDER 3 下载与 PMC 上传回传 里都强调过。PMC 类型选错不会立刻报错，但回传后机床可能地址范围、指令集不一致，甚至无法正常启动。
2. FAPT-LADDER 3
FANUC 官方的入门级 PMC 编程软件，功能比 LADDER-III 精简、价格更低。适合简单查看、小型设备、入门学习。两者具体区别见下方「常见问题」。
3. SERVO GUIDE（伺服调试软件）
FANUC 官方的伺服参数整定与诊断软件：波形测量、频率响应分析、增益与滤波器调整。伺服振动、过冲、圆度不好等需要量化测量的场合离不开它，建议配合 FANUC 伺服增益参数调整 与 伺服振动过冲现象排查 一起看。
4. 手持编程 / 编辑单元（各类手持盒）
用于现场快速录入与简单编辑的手持硬件，适合无 PC 环境的小改动。具体型号随系统代际变化，完整开发仍需 LADDER-III，功能边界以官方手册为准。也可利用系统面板内置的 PMC 编辑器（需系统支持 + 打开编辑许可）做小改动。
二、西门子系
1. STEP 7（经典）
传统 S7-300 / 400 编程环境，也用于 828D / 840D sl（需配合 SINUMERIK Toolbox）。
2. TIA Portal（博途）
西门子统一工程平台，用于 S7-1200 / 1500 与 SINUMERIK（需安装 SINUMERIK 插件 / Toolbox）。
3. SINUMERIK Toolbox（最关键）
SINUMERIK 专用的插件，包含 PLC 功能块、报警文本、HMI 配置。版本必须与 NCU 系统软件严格匹配：版本不对，PLC 基本程序根本打不开，更无法下载运行。详见 828D 中文手册下载导航。
4. PLCSIM（PLC 仿真）
S7-PLCSIM / PLCSIM Advanced：离线仿真 PLC 程序，便于在不接真机时验证逻辑，减少现场试错。

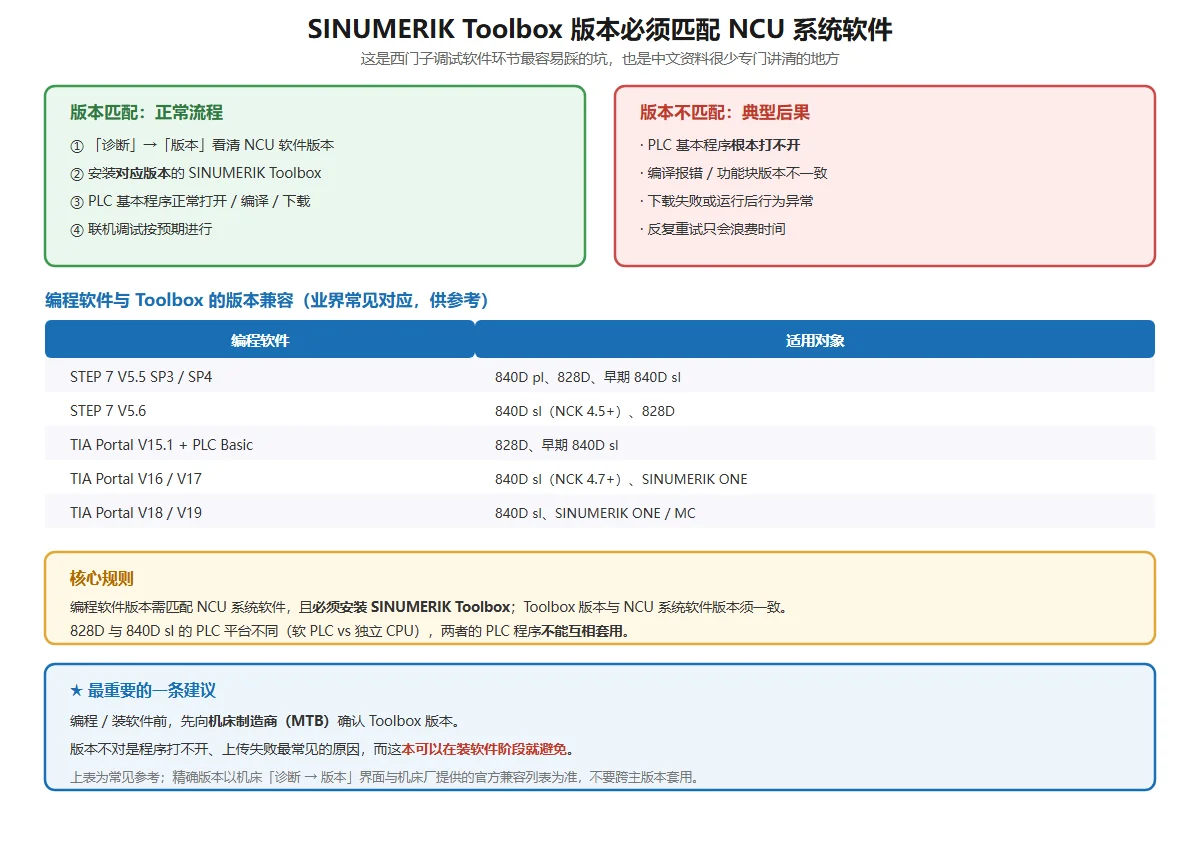

Toolbox 版本必须匹配 NCU 系统软件（最容易踩的坑）
这是西门子调试软件环节最容易卡住的一步，也是中文资料很少专门讲清的地方。
- 828D 与 840D sl 的 PLC 平台不同（828D 是集成软 PLC，840D sl 是独立 CPU），两者的 PLC 程序不能互相套用。
- 版本不匹配的后果不是”功能少一点”，而是程序根本打不开，反复重试只会浪费时间。
- 相关报警排查见 828D 报警代码一览表 与 828D 报警排查流程。
三、三菱系（MELSOFT 系列）
三菱电机的软件总品牌叫 MELSOFT，调试 CNC 时常用到：
- MT Works2：三菱 CNC（M70 / M80 / E70 / E80 等）的 NC 程序、PLC、画面编辑软件，是三菱数控调试的核心工具。
- GX Works2 / GX Works3：三菱 MELSEC PLC 编程软件（iQ-R / iQ-F / FX 等）；若机床另带独立 PLC，则用此。
- MR Configurator2：伺服放大器 / 驱动器参数与诊断软件。
- 此外还有 GT Works3（HMI）、FR Configurator2（变频器）等，均属 MELSOFT 家族。
上述软件的具体版本与适用机型随控制世代、驱动器系列变化，请以三菱电机官方资料为准。三菱报警相关排查可参考 三菱 M80 常见报警处理。
四、通用工具（不挑品牌）
以下工具对各大品牌都有用，属于现场标配：
- NC 程序传输 / 编辑：CIMCO Edit（第三方商业软件，事实标准，支持 RS-232 / 以太网传输与程序对比）；也可用系统内置编辑器或 FOCAS 以太网 DNC。
- 串口调试助手：SSCOM / 友善串口调试助手 / AccessPort / Tera Term / PuTTY，用于 RS-232 原始通信排查。
- 万用表 / 钳形表：Fluke、优利德（UNI-T）等，配合测量 24V / 0V、通断、对地、电流。
- 示波器 / 逻辑分析仪：用于信号时序、编码器 / DRIVE-CLiQ 信号观测。
- 网络测试：以太网同网段设置、ping 测试、FTP 传输。
五、版本对应速查表（系统型号 → 软件版本）
| 品牌 / 系统 | 调试软件 | 版本对应要点 | 不匹配的后果 |
|---|---|---|---|
| FANUC（LADDER-III） | PMC 开发软件 | 看 PMC 类型（SA1 / SA3 / NB2…），不是软件版本号 | 回传后机床可能异常 / 无法启动 |
| 西门子 828D / 840D sl | STEP 7 / TIA + SINUMERIK Toolbox | Toolbox 版本 = NCU 系统软件版本 | PLC 基本程序打不开、下载失败 |
| 三菱 M70 / M80 / E80 | MT Works2 | 版本随 CNC 软件版本 | 工程无法打开 / 功能受限 |
编程软件与 SINUMERIK 代际的常见对应（供参考）：
| 编程软件 | 适用对象 |
|---|---|
| STEP 7 V5.5 SP3 / SP4 | 840D pl、828D、早期 840D sl |
| STEP 7 V5.6 | 840D sl（NCK 4.5+）、828D |
| TIA Portal V15.1 + SINUMERIK PLC Basic | 828D、早期 840D sl |
| TIA Portal V16 / V17 | 840D sl（NCK 4.7+）、SINUMERIK ONE |
| TIA Portal V18 / V19 | 840D sl、SINUMERIK ONE / MC |
上表为业界常见对应，仅供参考。精确版本以机床「诊断 → 版本」界面显示的 CNC 软件版本、以及机床制造商提供的官方兼容列表为准。不要跨主版本套用（跨主版本往往连工程都打不开）。
六、官方获取渠道汇总（全部官方，无盗版）
| 品牌 | 官方渠道 | 备注 |
|---|---|---|
| FANUC | FANUC 官网 + 当地分公司 / 授权代理商 | 多数需授权 / 付费 |
| 西门子 | STEP 7 / TIA 通过西门子工业在线支持或授权分销商获取，需许可证 | |
| 三菱 | 三菱电机自动化（中国）官网 + 授权代理商 | MT Works2 等通过官方渠道 |
| 通用工具 | CIMCO 官网、Tera Term / PuTTY（开源）、Fluke / UNI-T 官网 | 第三方商业 / 开源，按各自授权使用 |
🔴 再次提示：本文不提供任何破解版、修改版、注册机或第三方网盘链接。涉及急停 / 互锁的软件请使用原厂授权介质——这是安全底线，不是版权礼貌。

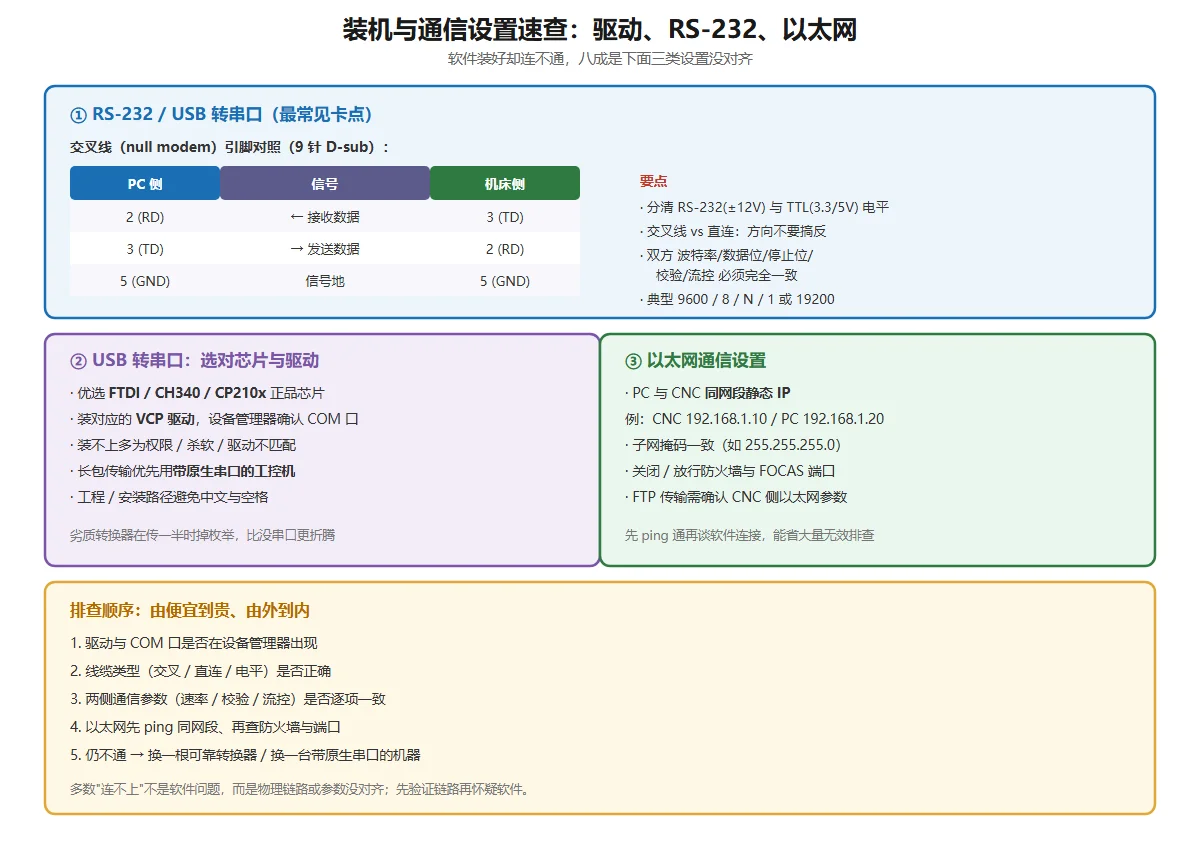

七、装机常见问题
驱动
USB 转串口需要装对应的 VCP 驱动（FTDI / CH340 / CP210x），在设备管理器确认 COM 口是否出现。装不上多因未以管理员身份运行、杀软拦截或驱动版本不匹配。
RS-232 / USB 转串口
- 选带 FTDI / CH340 / CP210x 正品芯片的转换器；分清 RS-232 电平（±12V） 与 TTL（3.3 / 5V） 电平。
- 交叉线（null modem）vs 直连不要搞反；双方波特率、数据位、停止位、校验、流控必须一致（典型 9600 / 8 / N / 1 或 19200）。
- 安装路径与工程路径避免中文与空格。
以太网通信设置
- PC 与 CNC 同网段静态 IP（如 CNC 192.168.1.10、PC 192.168.1.20），子网掩码一致。
- 关闭 / 放行防火墙与 FOCAS 端口；FTP 传输需确认 CNC 侧以太网参数（IP / 子网掩码 / 网关）。
- 先 ping 通再谈软件连接，能省大量无效排查。
常见问题

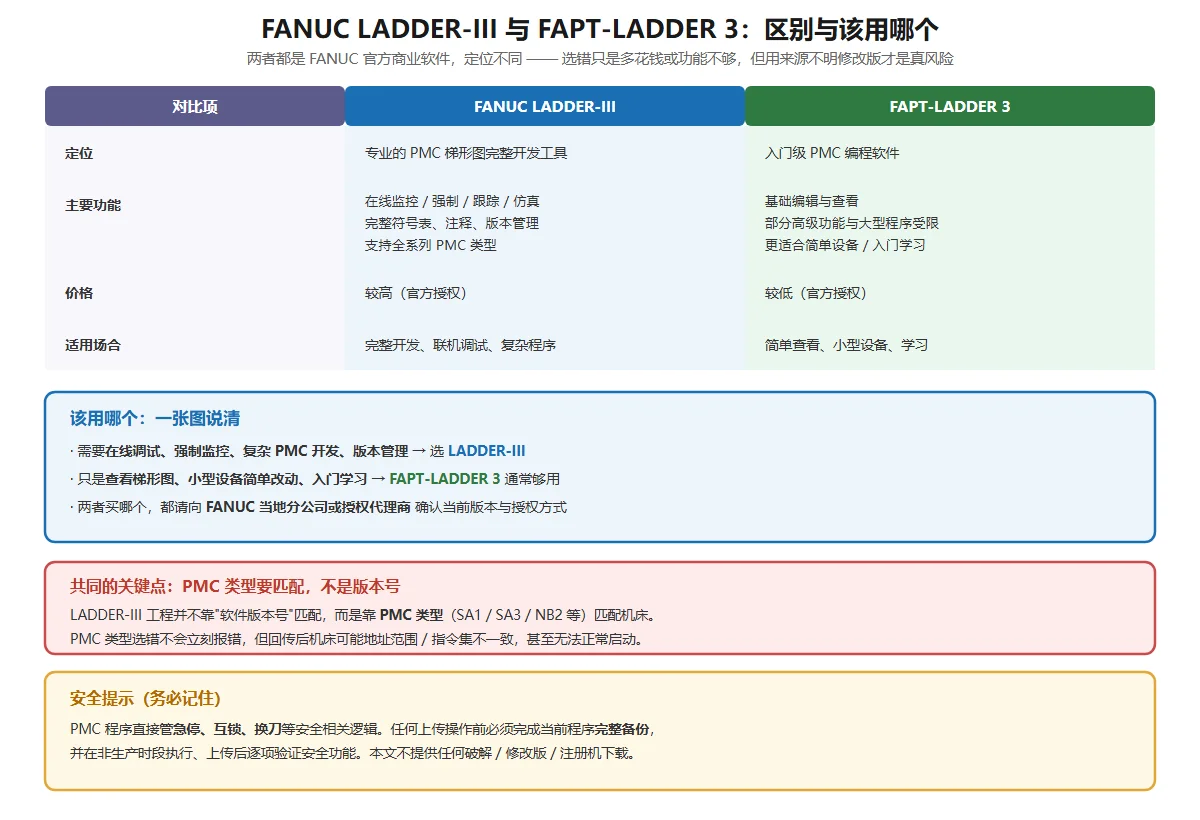

FANUC LADDER-III 和 FAPT-LADDER 3 有什么区别？该用哪个？
两者都是 FANUC 官方商业软件，定位不同。LADDER-III 是专业的 PMC 梯形图完整开发工具，支持在线监控、强制、跟踪、仿真、完整符号表与版本管理，适合完整开发和联机调试；FAPT-LADDER 3 是入门级 PMC 编程软件，功能精简、价格更低，适合简单查看、小型设备和入门学习。选型上：需要在线调试、复杂 PMC 开发、版本管理 → 选 LADDER-III；仅查看、小改、入门 → FAPT-LADDER 3 通常够用。两者都请向 FANUC 当地分公司或授权代理商确认当前版本与授权方式。
SINUMERIK Toolbox 版本和 828D 系统不匹配会怎样？
最直接的表现是 PLC 基本程序根本打不开，或在打开 / 编译时报功能块版本不一致的错误；即使勉强处理，下载到系统后也可能运行异常。根因是 Toolbox 版本必须与 NCU 系统软件版本一致（例如 828D 软件 4.7 对应 Toolbox 4.7）。装软件前应先到「诊断 → 版本」看清 NCU 软件版本，并向机床制造商确认对应 Toolbox 版本——这步做对，能避免绝大多数”程序打不开、上传失败”的返工。
调试 PMC 必须要买软件吗？有没有免费的替代？
简单查看或小改动，可先用系统面板内置的 PMC 编辑器（需系统支持 + 打开编辑许可），无需 PC 软件；完整的在线监控、强制、跟踪、仿真和版本管理仍需要 LADDER-III。不建议用来源不明的”免费”修改版替代——PMC 程序管急停、互锁、换刀等安全逻辑，篡改后故障极隐蔽。如只是评估用途，可咨询 FANUC 是否提供试用 / 评估授权。
数控调试用的串口转 USB 线怎么选？
优先选带 FTDI / CH340 / CP210x 等知名芯片的正品转换器，并装好对应 VCP 驱动，在设备管理器确认 COM 口出现。注意机床侧多为 9 针 D-sub RS-232（±12V） 电平，确认买到的是 RS-232 而非仅 TTL（3.3 / 5V）或纯 USB 线；现场常用交叉线（null modem），备一根直连线以防万一。最后务必让 PC 与机床两侧的波特率、数据位、停止位、校验、流控逐项一致。
相关阅读
- FAPT-LADDER 3 下载与 PMC 程序上传回传实操 —— 软件合规获取 + 完整联机步骤
- FANUC PMC 梯形图入门教程：基本指令与功能指令对照 —— 指令与助记符对照
- FANUC 伺服增益参数调整（2021 / 1825 / 2048） —— SERVO GUIDE 配套参数视角
- 数控机床伺服振动过冲：波形判读与消除方法 —— SERVO GUIDE 配套现象视角
- 828D 中文手册下载导航 —— 西门子官方文档与入口
- 三菱 M80 常见报警处理：ALM401 / S01 / Z70 / AL 码 —— 三菱系排查入口
- 海德汉光栅尺 / 编码器报警逐段诊断 —— 反馈元件诊断
免责声明：本文为个人技术经验整理，不提供任何软件的破解版、修改版、注册机或第三方下载。软件名称、版本号、菜单路径与操作步骤随厂商与型号而异，请以你手上的实际软件与官方手册为准。涉及急停、互锁等安全相关逻辑的上传操作，必须先完成完整备份并在非生产时段执行，上传后逐项验证安全功能。
