找 828D 手册的人，通常卡在三件事上：不知道自己该下哪一份、不知道去哪下、下下来打不开。本文解决这三件事。
先说清楚一件事：本文不提供手册内容的转载，也不提供任何非官方的 PDF 镜像。原因有两个——一是西门子手册受版权保护，转载与搬运都有风险；二是非官方版本往往版本陈旧、章节残缺，照着做反而会出错。本文提供的是版本对应关系、官方入口、章节导航和下载失败的自救办法，让你自己去官方拿到正确且最新的一份。
30 秒速查：所有入口都在这里
– 西门子（中国）下载中心（中文手册主入口）：
– 828D 文档详情页：
– SINUMERIK 产品门户：
– 西门子全球技术支持（英文/多语种，手册最全）：
– 西门子（中国）技术支持：
以上入口均为官方域名。下面第二节会讲每个入口适合找什么、怎么用关键词检索。

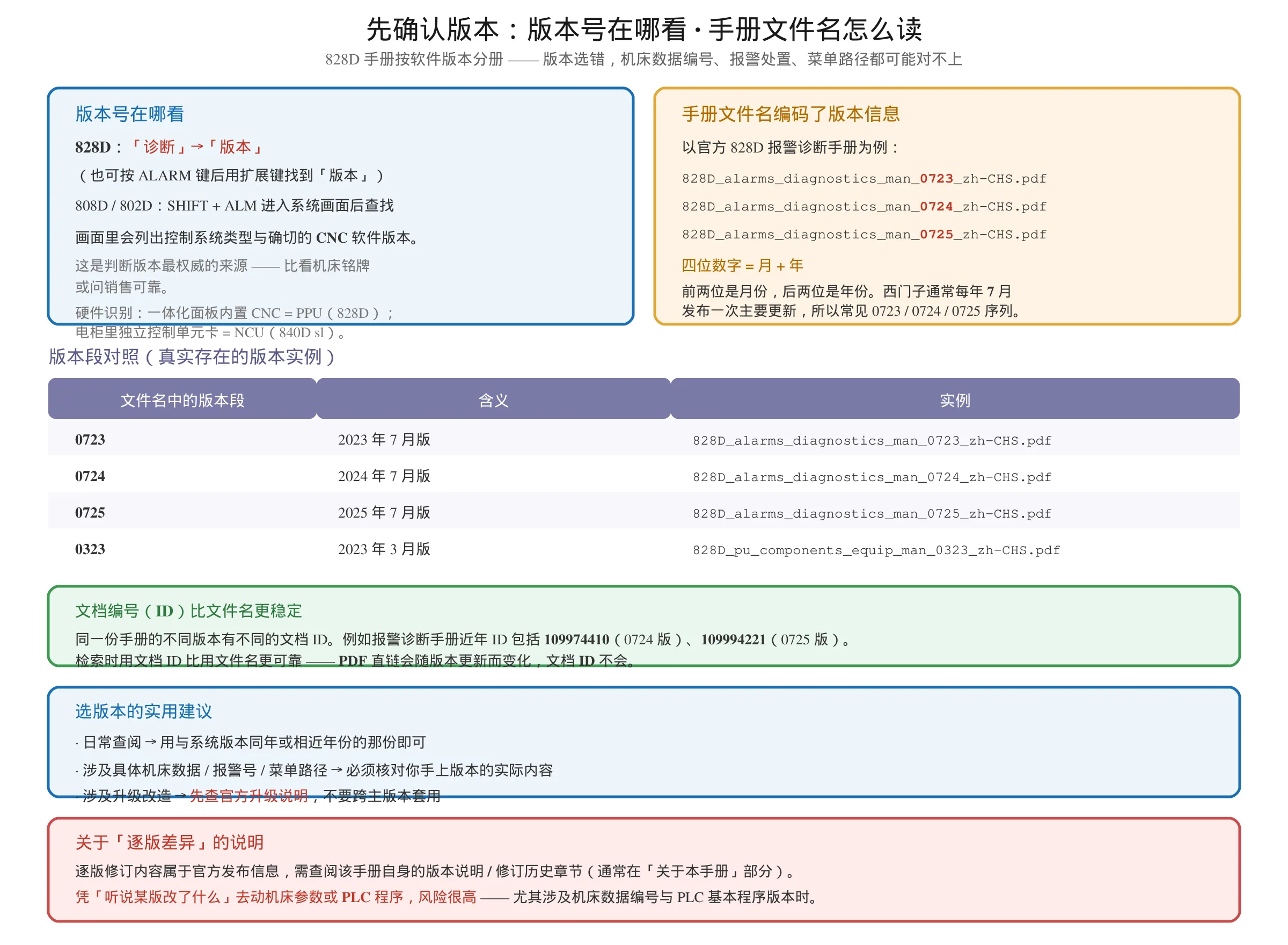

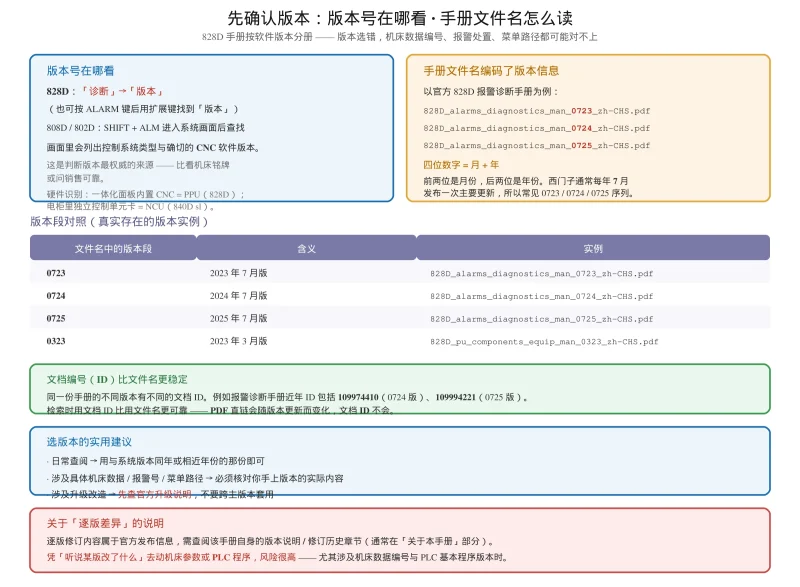

一、先确认你的系统版本（版本号在哪看 · 各版本对应哪份手册）
这一步必须放在最前面。 828D 的手册是按软件版本分册的，版本选错，机床数据编号、报警处置、菜单路径都可能对不上。
版本号在哪看
在 SINUMERIK Operate 上：「诊断」→「版本」。
| 系统 | 查看方式 |
|---|---|
| 828D | 「诊断」→「版本」（也可按 ALARM 键后用扩展键找到”版本”） |
| 808D / 802D | SHIFT + ALM 进入系统画面后查找 |
诊断 → 版本 画面里会列出控制系统类型与确切的 CNC 软件版本（形如 SW 4.x / 5.x）。这是判断版本最权威的来源，比看机床铭牌或问销售可靠。
顺带说一下硬件识别（判断你面对的是哪个系列）：
| 形态 | 对应系列 |
|---|---|
| 一体化面板，CNC 内置其中 | PPU（828D 常见 PPU 27x.4 / 290.4 等） |
| 电柜里独立的控制单元卡 | NCU（840D sl 常见 NCU 7×0.3 系列） |
为什么这很重要：828D 是固定硬件的一体化系统，840D sl 是模块化高端系统。两者的 PLC 平台完全不同（见第六节），拿错手册会从头错到尾。
各版本对应哪份手册
核心原则：手册的软件版本应与你的 CNC 软件版本一致或最接近。
- 版本完全一致 → 最佳。
- 找不到完全一致 → 选同一主版本内、发布时间最接近的一份，并重点核对机床数据编号与报警号是否有变化。
- 跨主版本 → 不要直接套用，尤其涉及机床数据、循环、PLC 基本程序的内容。

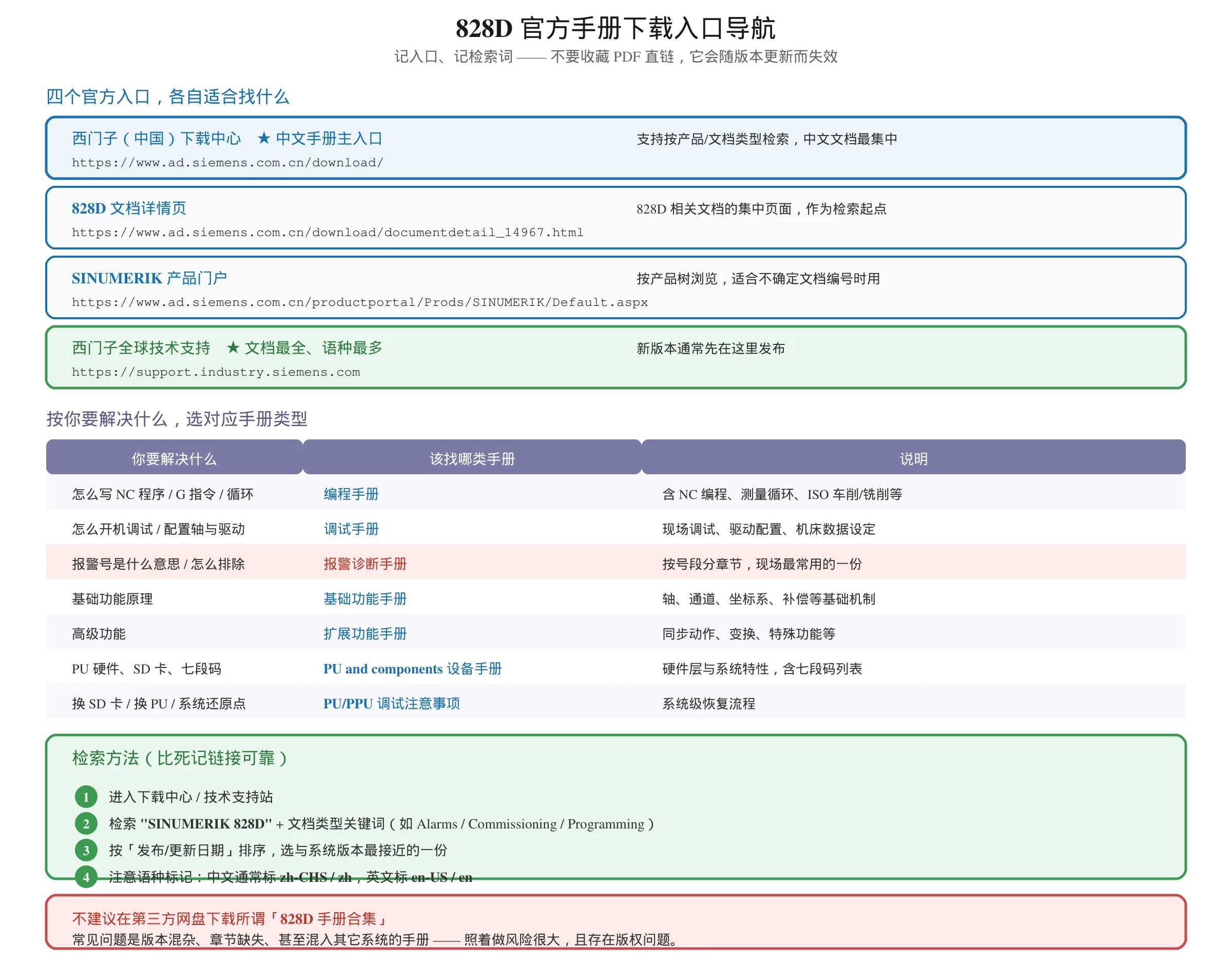

二、官方手册下载入口（按你要找什么来选）
828D 手册的五类主要文档
四个官方入口，各自适合找什么
| 入口 | 网址 | 适合找什么 |
|---|---|---|
| 西门子（中国）下载中心 | <https://www.ad.siemens.com.cn/download/> | 中文手册主入口。支持按产品/文档类型检索，中文文档最集中 |
| 828D 文档详情页 | <https://www.ad.siemens.com.cn/download/documentdetail_14967.html> | 828D 相关文档的集中页面，作为检索起点 |
| SINUMERIK 产品门户 | <https://www.ad.siemens.com.cn/productportal/Prods/SINUMERIK/Default.aspx> | 按产品树浏览，适合不确定文档编号时使用 |
| 西门子全球技术支持 | <https://support.industry.siemens.com> | 文档最全、语种最多。新版本通常先在这里发布 |
检索方法（比死记链接可靠）
不建议直接收藏某个 PDF 直链。 西门子的 PDF 附件地址会随版本更新而变化，今天能下的链接，明年可能就指向旧版或失效。正确做法是记入口、记检索词：
- 进入下载中心 / 技术支持站。
- 检索 “SINUMERIK 828D” + 你要的文档类型关键词（如
Alarms、Commissioning、Programming）。 - 在结果里按”发布/更新日期”排序，选与你系统版本最接近的一份。
- 注意语种标记：中文文档通常标
zh-CHS或zh，英文标en-US/en。
关于本站是否提供 PDF 代下载：不提供，也不建议你在第三方网盘下载所谓”828D 手册合集”。这类合集常见问题是版本混杂、章节缺失、甚至混入其它系统的手册，照着做风险很大。
三、手册版本对应表与命名规则
西门子手册的文件名编码了版本信息，看懂命名就不用猜了。以官方 828D 报警诊断手册为例，实际存在过这些版本：
| 文件名中的版本段 | 含义 | 实例 |
|---|---|---|
| 0723 | 2023 年 7 月版 | 828D_alarms_diagnostics_man_0723_zh-CHS.pdf |
| 0724 | 2024 年 7 月版 | 828D_alarms_diagnostics_man_0724_zh-CHS.pdf |
| 0725 | 2025 年 7 月版 | 828D_alarms_diagnostics_man_0725_zh-CHS.pdf |
| 0323 | 2023 年 3 月版 | 828D_pu_components_equip_man_0323_zh-CHS.pdf |
规律：四位数字 = 月 + 年（前两位是月份，后两位是年份）。西门子通常每年 7 月发布一次主要更新，所以你会看到 0723 / 0724 / 0725 这样的序列。
另外，文档编号（ID）也是稳定的标识：同一份手册的不同版本会有不同的文档 ID。例如报警诊断手册在近年的文档 ID 包括 109974410（0724 版）、109994221（0725 版）等。检索时用文档 ID 比用文件名更稳定。
关于”逐版差异”（重要提醒）
本文不列出逐版的内容差异，原因是不做未经验证的推测。 西门子手册的逐版修订内容属于官方发布信息，需要查阅该手册自身的版本说明/修订历史章节。
如果你需要确认某个具体功能或参数在某版是否有变化，可靠的做法是：
- 下载相邻两个版本的手册（例如 0724 与 0725）。
- 查阅各自的前言 / 版本说明 / 文档历史部分（通常在目录前的”关于本手册”章节）。
- 或者直接在西门子技术支持站提交询问。
凭”听说某版改了什么”去做机床参数或 PLC 程序的改动，是风险很高的行为，尤其涉及机床数据编号与 PLC 基本程序版本时。
选版本的实用建议：
- 日常查阅 → 用与你系统版本同年或相近年份的那份即可。
- 涉及具体机床数据 / 报警号 / 菜单路径 → 必须核对你手上版本的实际内容。
- 涉及升级改造 → 先查官方升级说明，不要跨主版本套用。

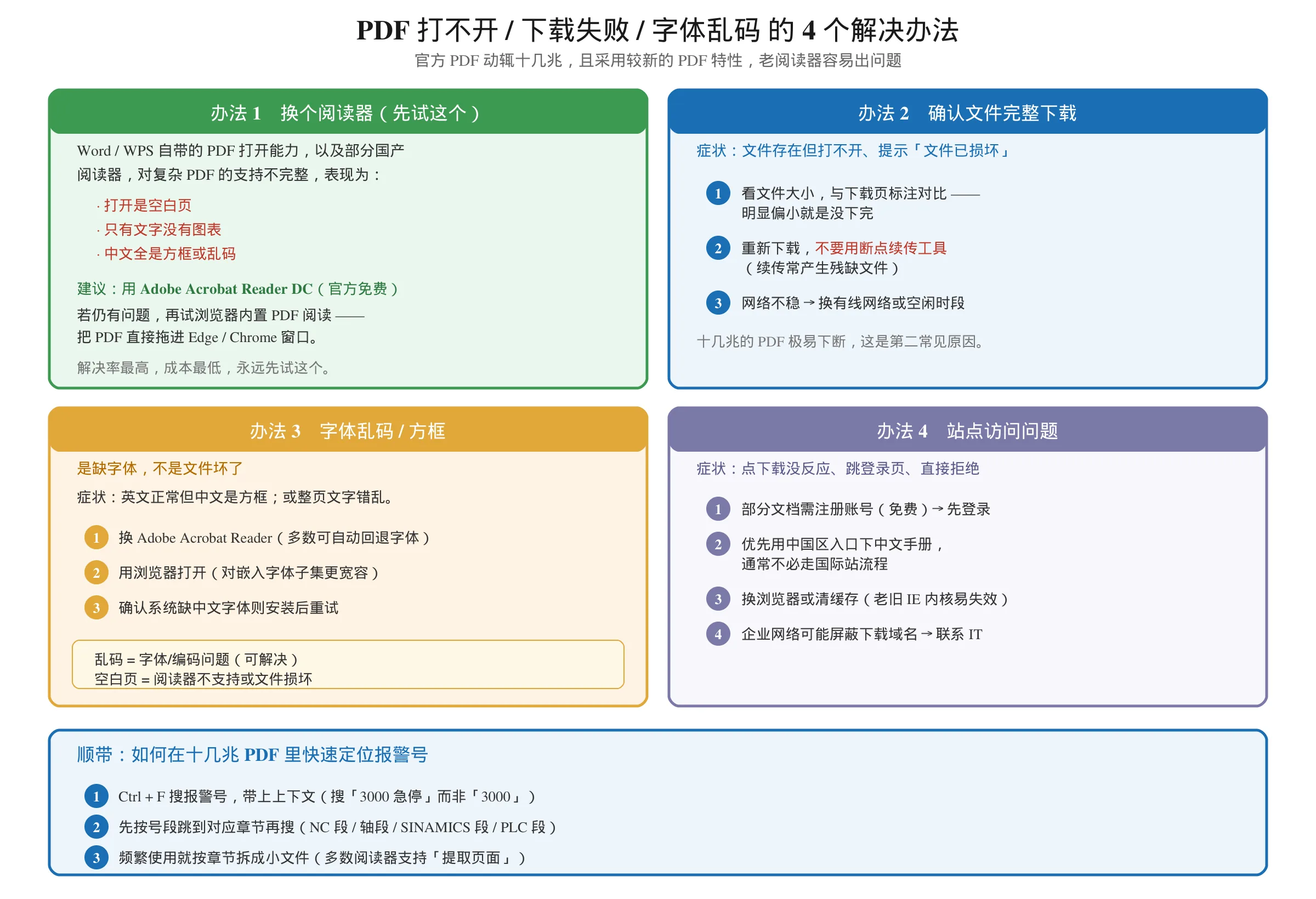

四、PDF 打不开 / 下载失败 / 字体乱码的 4 个解决办法
官方 PDF 动辄十几兆，且部分文档采用较新的 PDF 特性，老阅读器容易出问题。按下面顺序排查：
办法 1：换个阅读器（先试这个，解决率最高）
Word/WPS 自带的 PDF 打开能力，以及部分国产阅读器，对复杂 PDF 的支持不完整，表现为：
- 打开是空白页
- 只有文字没有图表
- 中文全是方框或乱码
建议：使用 Adobe Acrobat Reader DC（官方免费）打开。若仍有问题，再试浏览器内置 PDF 阅读（Edge / Chrome 直接把 PDF 拖进浏览器窗口）。
办法 2：确认文件完整下载（十几兆的 PDF 极易下断）
症状：文件存在但打不开、提示”文件已损坏”。
判断与处理：
- 看文件大小 —— 与下载页面标注的大小对比，明显偏小就是没下完。
- 重新下载，且不要使用断点续传类下载工具（官方站点下载中断后，续传常产生残缺文件）。
- 若网络不稳定，换有线网络或网络空闲时段下载。
办法 3：字体乱码 / 方框 —— 是缺字体，不是文件坏了
症状：英文正常但中文是方框；或整页文字错乱。
处理：
- 换 Adobe Acrobat Reader 打开（多数情况可自动回退字体）。
- 用浏览器打开（Edge/Chrome 对嵌入字体子集的处理往往更宽容）。
- 若确认是系统缺少中文字体，安装常用中文字体后重试。
注意区分：乱码 = 字体/编码问题（可解决），空白页 = 阅读器不支持或文件损坏（换阅读器/重下）。
办法 4：站点访问问题（登录、地区、浏览器）
症状：点下载没反应、跳转到登录页、或直接拒绝。
处理：
- 西门子技术支持站的部分文档需要注册账号（免费注册）。遇到下载按钮不可点，先登录。
- 优先使用中国区入口（
- 换浏览器或清除缓存 —— 老旧的 IE 内核浏览器在新版站点上常出现按钮不响应。
- 企业网络限制 —— 若在公司网络下无法下载，可联系 IT 确认是否屏蔽了下载域名。
五、手册里最该先看的 5 个章节（按”出问题概率”排序）
官方手册是按功能组织的，不是按现场故障频率组织的。下面按”现场最常出问题的地方”排序，给出优先阅读建议。
| 优先级 | 章节 | 为什么先看 |
|---|---|---|
| 1 | 报警与诊断（Alarms） | 出问题时你只会带着一个报警号来查。先把报警号的”反应”和”程序继续”两栏看明白——它告诉你系统已经做了什么、下一步要什么动作 |
| 2 | 机床数据（Machine Data） | 绝大多数”行为不对”的根源在数据里。重点看轴与通道分配（如 MD20070 系列）、监控与使能相关的数据 |
| 3 | PLC 接口信号（NC/PLC Interface） | 急停、使能、就绪这类”机床不动”问题，本质都是接口位的状态问题。理解 DB2600 这类接口块的结构比背报警号有用 |
| 4 | 调试 / 驱动配置 | 换件、换电机、改机械后必看。拓扑识别与电机识别这类流程不能凭记忆做 |
| 5 | 操作（Operating） | 日常使用与画面操作。新人优先看这个，能避开大量误操作 |
一个很实用的阅读技巧：拿到报警号后，先读”反应”和”程序继续”两栏，再读”排除方法”。前两栏告诉你会发生什么、需要什么后续动作（比如是否需要断电重启、是否需要回参考点），这往往比直接看排除方法更能避免二次故障。
具体报警号的处置流程，可看 828D 报警排查：8 类高频报警的确认与处理步骤。
六、配套软件下载（编程软件与 PLC 平台）

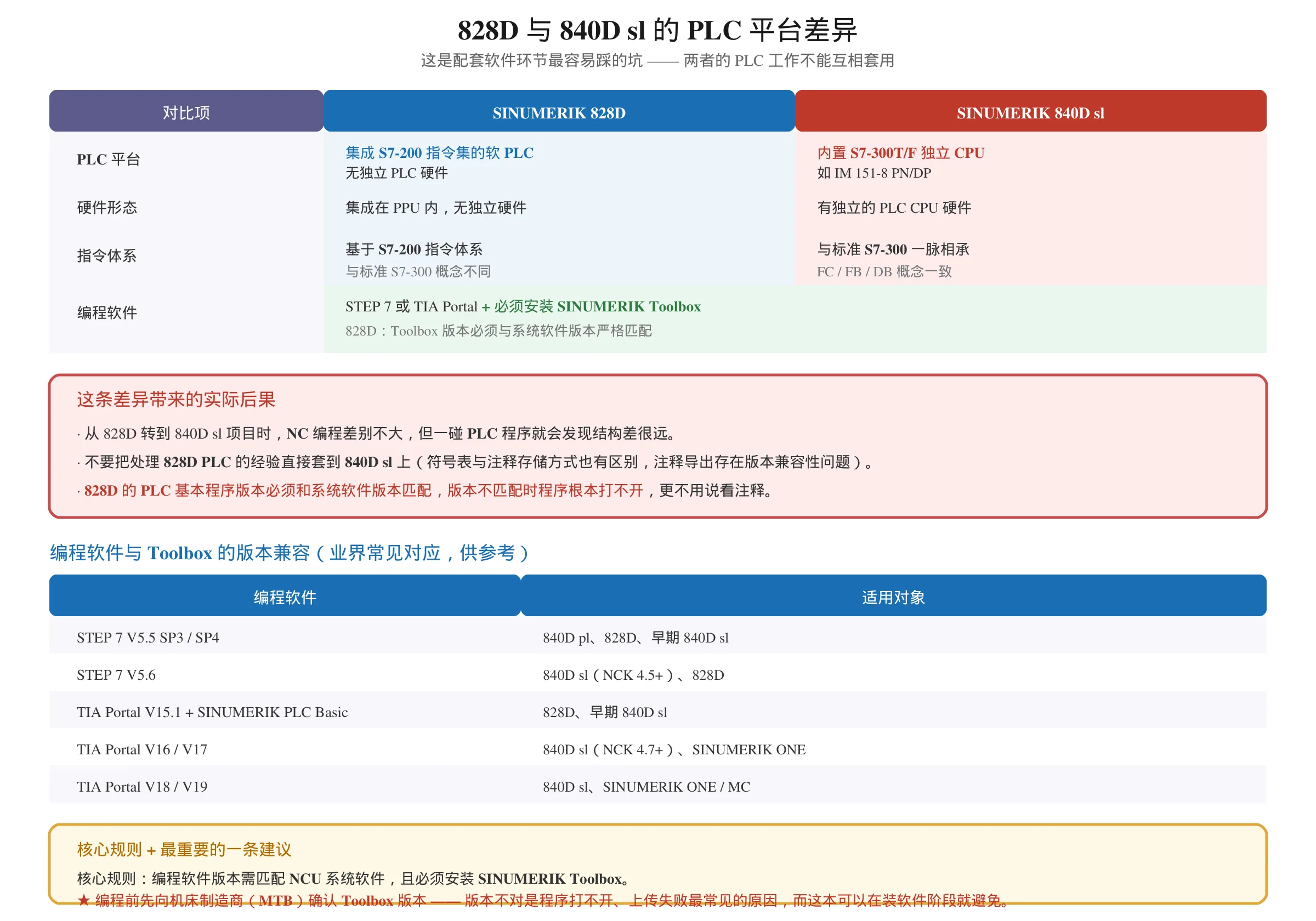

828D 与 840D sl 的 PLC 平台差异（这是最容易踩的坑）
| 对比项 | SINUMERIK 828D | SINUMERIK 840D sl |
|---|---|---|
| PLC 平台 | 集成 S7-200 指令集的软 PLC | 内置 S7-300T/F 独立 CPU（如 IM 151-8 PN/DP） |
| 硬件形态 | 无独立 PLC 硬件，集成在 PPU 内 | 有独立的 PLC CPU 硬件 |
| 指令体系 | 基于 S7-200 指令体系 | 与标准 S7-300 一脉相承（FC/FB/DB 概念一致） |
| 编程软件 | STEP 7 或 TIA Portal + 必须安装 SINUMERIK Toolbox | 同左（STEP 7 或 TIA Portal + Toolbox） |
| 版本要求 | Toolbox 版本必须与 828D 系统软件版本严格匹配 | Toolbox 版本需匹配 NCU 系统软件 |
这条差异带来的实际后果：
- 从 828D 转到 840D sl 项目时，NC 编程差别不大，但一碰 PLC 程序就会发现结构差很远。不要把处理 828D PLC 的经验直接套到 840D sl 上。
- 828D 的 PLC 基本程序版本必须和系统软件版本匹配。版本不匹配时，程序根本打不开，更不用说看注释。
- 840D sl 的符号表与注释存储方式也与 828D 有区别，注释导出存在版本兼容性问题。
编程软件与 Toolbox 的版本兼容
核心规则只有一条：编程软件版本需匹配 NCU 系统软件，且必须安装 SINUMERIK Toolbox。
业界常见的对应关系（供参考，实际请以西门子官方兼容列表为准）：
| 编程软件 | 适用对象 |
|---|---|
| STEP 7 V5.5 SP3 / SP4 | 840D pl、828D、早期 840D sl |
| STEP 7 V5.6 | 840D sl（NCK 4.5+）、828D |
| TIA Portal V15.1 + SINUMERIK PLC Basic | 828D、早期 840D sl |
| TIA Portal V16 / V17 | 840D sl（NCK 4.7+）、SINUMERIK ONE |
| TIA Portal V18 / V19 | 840D sl、SINUMERIK ONE / MC |
最重要的一条建议：编程前先向机床制造商（MTB）确认 Toolbox 版本。Toolbox 版本不对是 PLC 程序打不开、上传失败的最常见原因，而这个问题在装软件阶段就能避免。
另外注意一个常见误区：TIA Portal 不能读取传统 840D Powerline 的 PLC 程序，这类场合仍用经典 STEP 7。具体适用范围请以官方文档为准。
七、如何快速在 13MB PDF 里定位你要的报警号
官方手册动辄十几兆、上千页，用”往下翻”的方式定位报警号极慢。下面是几个真正有效的办法：
办法 1：用 PDF 阅读器的搜索（最快）
- 打开后按 Ctrl + F，直接搜报警号（如
25201）。 - 搜索时带上上下文：单独搜
3000会命中大量页码，搜3000 急停或Alarm 25201能大幅缩小范围。 - 若手册带书签/目录面板，先展开到对应章节再搜，速度更快。
办法 2：先按号段定位章节，再搜
828D 的报警是按类别分章节的（NC 报警 / 循环报警 / HMI 报警 / SINAMICS 报警 / PLC 报警）。知道你的号属于哪一段，就能直接跳到对应章节，避免在整本里搜。
0xx – 9xxx→ NC 报警章节2xxxx→ 轴 / 通道类章节F30xxx / F31xxx / F7xxx→ SINAMICS 报警章节700xxx→ PLC 报警章节（且需注意：具体含义在机床厂文件里）
具体号段对照可看 828D 报警代码一览表，先确定号段再翻手册。
办法 3：把手册拆成小文件（适合长期用）
如果用同一份手册很频繁，可以按章节导出成若干小 PDF（多数阅读器支持”提取页面”），命名成”报警-NC 段””报警-SINAMICS 段”等。这样每次打开只需几秒，也不需要每次都在十几兆文件里全量搜索。
办法 4：用在线版代替 PDF（如果官方提供）
西门子技术支持站的部分文档提供在线 HTML 版本（带目录导航与站内搜索），比 PDF 更好用。优先找在线版，没有再下 PDF。
写在最后
把顺序记住，找手册这件事就顺了：
- 先「诊断 → 版本」确认系统版本，再选手册版本 —— 版本选错，后面全错。
- 记入口、记检索词，不要收藏 PDF 直链 —— 直链会随版本变化失效。
- 打不开先换 Adobe Acrobat Reader，乱码是字体问题不是文件坏了。
- 828D 是 S7-200 软 PLC，840D sl 是 S7-300 独立 CPU —— 两者的 PLC 工作不能互相套用。
- Toolbox 版本先问机床厂，别等程序打不开了再查。
最后重申：本文只做导航，不转载手册内容。请从官方渠道获取手册，既合规，也保证你拿到的是正确版本。
免责声明：本文提供的是官方资源导航与使用建议，不包含任何手册内容的转载，也不提供非官方 PDF 镜像。所有软件版本对应关系、文档编号与网址可能随西门子更新而变化，请以官方站点当前信息为准。涉及机床参数、PLC 程序与系统升级的操作，请遵守机床厂规程并先完成备份。
