SINUMERIK 828D 报警代码一览表解决的是”这个号是什么“，本文解决的是”拿到这个号之后怎么往下走“。两篇是配套关系：速查表负责定位，本文负责处置。
828D 现场最常见的失误，不是不会换件，而是在没确认原因之前就开始换件。本文按「先分类 → 再确认 → 后处理」的顺序，把 8 类高频报警逐一展开：每一类都给出确认判据（怎么证明是这个原因）和处理步骤（按什么顺序做），并附上对应的官方手册章节，省去你自己翻十几兆 PDF 的时间。
安全警示：本文涉及带电测量、轴动作、驱动器作业。直流母线电容在断电后仍可保持危险电压（可达数百伏）达数分钟，打开 S120 相关部件前必须确认放电。急停相关的排查不得短接安全回路。涉及机械移动的验证须确保无工件、无人、无干涉。现场安全规程优先于本文。

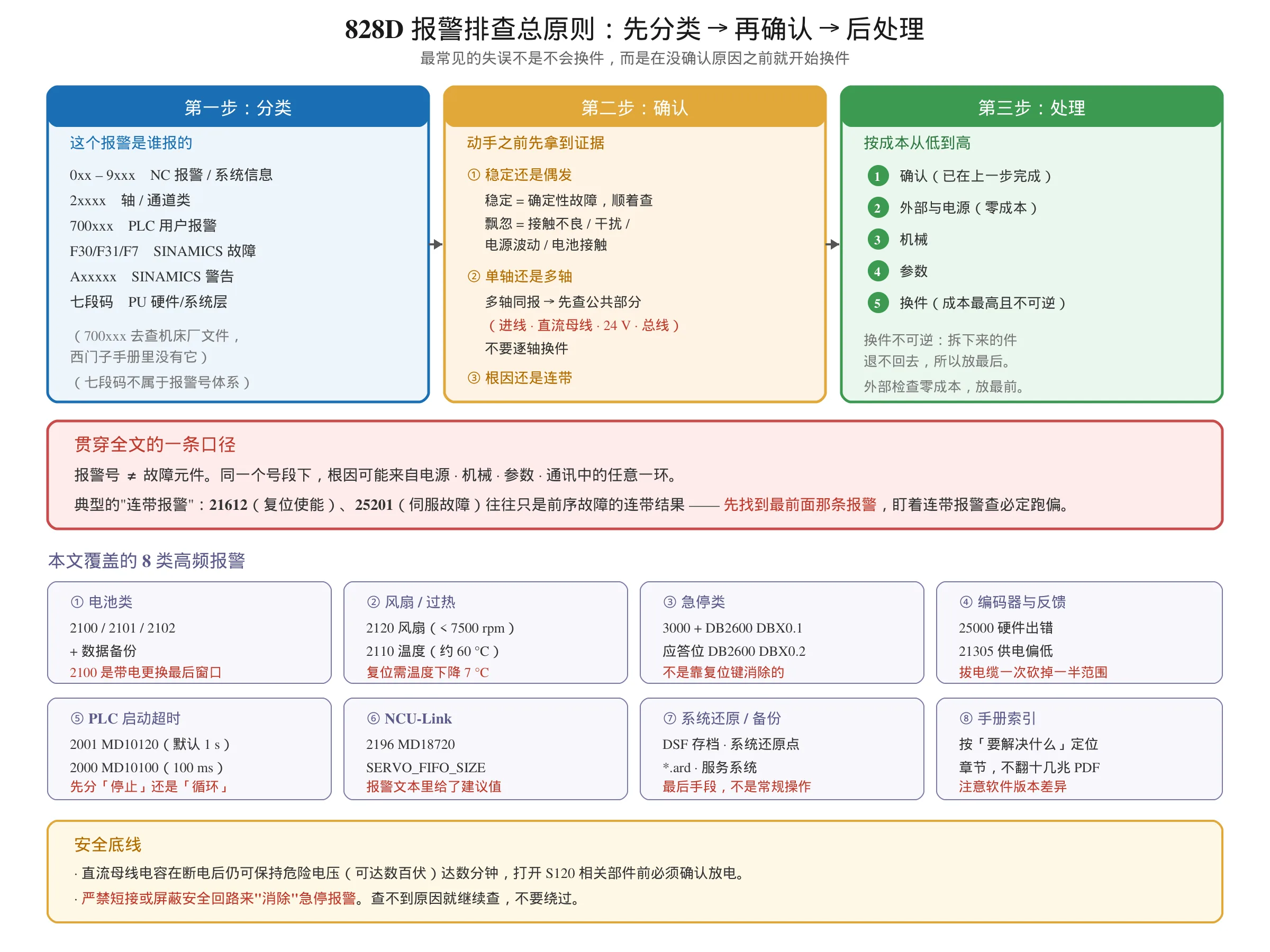

一、排查总原则（先分类 → 再确认 → 后处理）
第一步：分类——这个报警是谁报的。
| 号段 | 归属 | 该去哪查 |
|---|---|---|
| 0xx – 9xxx | NC 报警 / 系统信息 | NC 侧，官方诊断手册 |
| 2xxxx | 轴 / 通道类 | 往往要往下追到驱动 F 代码 |
| 700xxx | PLC 用户报警 | 机床厂自定义，查机床厂清单 |
| F30xxx / F31xxx / F7xxx | SINAMICS 驱动故障 | 驱动诊断画面 |
| Axxxxx | SINAMICS 警告 | 尚未构成故障，但会升级 |
| PU 七段码 | PU 硬件/系统层 | 设备手册，不属于报警号体系 |
第二步：确认——在动手之前先拿到证据。
三条通用判据，几乎适用于所有类别：
- 报警是稳定的还是偶发的 → 稳定（固定位置、固定条件）= 确定性故障，可以顺着查；飘忽不定 = 接触不良 / 干扰 / 电源波动 / 电池接触，别急着换件。
- 是单轴还是多轴 → 多轴同时报同类，先查公共部分（进线电源、直流母线、24 V 逻辑电源、通讯总线），不要逐轴换件。
- 是”根因”还是”连带” → 像 21612（复位使能）、25201（伺服故障）这类往往是前序故障的连带结果，盯着它查会跑偏。先找到最前面那条报警。
第三步：处理——按成本从低到高的顺序做。
确认 → 外部与电源 → 机械 → 参数 → 换件。 这个顺序的价值在于：外部检查零成本、换件成本最高且不可逆（拆下来的件退不回去）。
一条贯穿全文的口径：报警号不等于故障元件。同一个号段下，根因可能来自电源、机械、参数、通讯中的任意一环。这条在 FANUC 伺服报警代码对照表 里成立，在 828D 上同样成立。
二、电池类（2100）与数据备份
确认判据：2100 = NCK 电池预警阈值到达，电池电压处于预报警区间（约 2.7–2.9 V）。
为什么这条必须单独讲：它是唯一一个”还能带电更换”的窗口。再往下走就不可逆了：
| 报警号 | 状态 | 意味着什么 |
|---|---|---|
| 2100 | 电压在预报警区间（约 2.7–2.9 V） | 还能带电更换的最后窗口 |
| 2101 | 循环运行中报电池报警 | 电压低于预报警区间（≤ 2.6 V），供电失效即丢数据 |
| 2102 | 上电时检测到电压过低 | NC 就绪与方式组就绪未发出，部分缓冲数据可能已丢失 |
处理步骤：
- 确认当前是 2100 还是已经到 2101/2102 —— 决定后面是”换电池”还是”换电池 + 恢复备份”。
- 在 NC 带电状态下更换电池。官方诊断手册明确：为避免数据丢失，NCK 电池只能在 NC 接通时更换。（这条与 FANUC 绝对位置电池的处置原则一致，参见 FANUC 绝对位置丢失 / APZ 参数完整流程。）
- 换之前先做一次完整备份 —— 包括但不限于 NC 数据、PLC 数据、HMI 数据、驱动数据、补偿数据。
- 换完验证：清除报警后，确认 NC 就绪、方式组就绪正常发出，且机床数据没有被重置（即没有出现 4060 / 4065）。
必须记住的一条：2100 出现后不要拖延到下次停机再说。电池电压是单调下降的，拖到 2102 就是”数据可能已经丢了”，性质完全不同。
三、风扇 / 过热类（2120 / 2110）
这两条常常成对出现，且顺序是风扇在前、温度在后。
| 报警号 | 官方含义 | 关键参数 |
|---|---|---|
| 2120 | NCK 风扇报警（类型 %1） | 风扇为配备电子转换器的 26 V 直流电机，额定转速约 8700 rpm，转换器信号用于转速监控，响应转速 < 7500 rpm |
| 2110 | NCK 温度报警 | 温度传感器已达响应阈值，约 60 °C ± 2.5 °C |
确认判据：
- 2120：先确认风扇是否真的在转、转速是否达标。若输出「类型 1」，组件可被强制断开以避免机械损坏（参见设备手册”双风扇/电池模块”章节）。
- 2110：复位条件是温度必须下降 7 °C（不是降到阈值以下就自动好，是要比触发点低 7 °C）。
处理步骤：
- 先处理 2120（风扇）。风扇不停，温度报警必然复现——只清 2110 不修风扇是典型的无效修复。
- 更换带风扇和 NCK 电池的系统（官方处置口径）。
- 温度下降 7 °C 后，用清除键或 NC 启动键清除报警。
- 若 2120 反复出现：查柜内环境温度与通风，而不是继续换风扇。
注意：2110 与 2120 的处置是”请通知授权人员/维修部门”级别，不要在未处理的情况下让机床长时间运行。
四、急停类（3000）与 DB2600 应答位

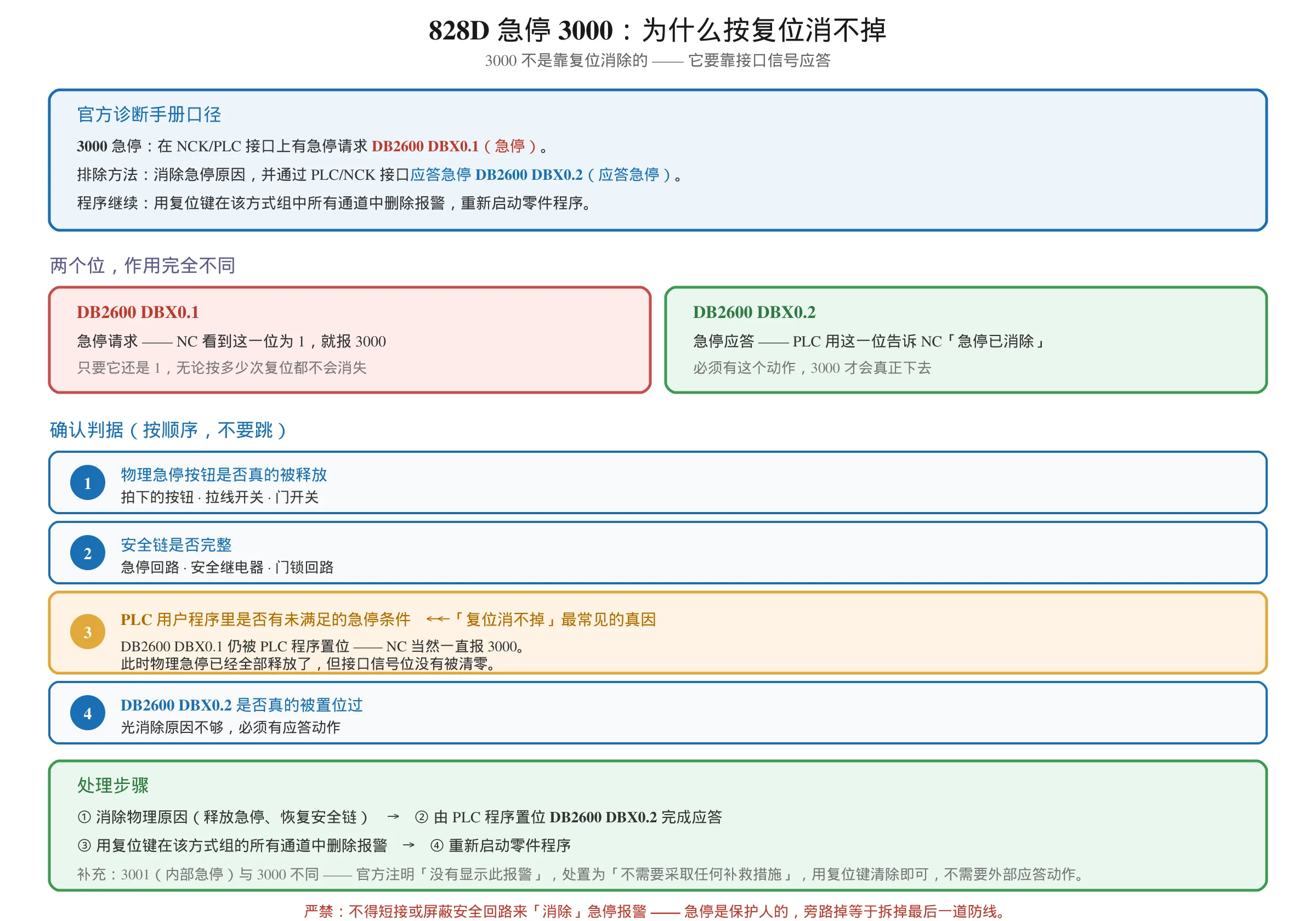

这是”按复位消不掉”投诉最多的一类。原因很简单：3000 不是靠复位消除的，它要靠接口信号应答。
官方定义（诊断手册原文口径）：
3000 急停：在 NCK/PLC 接口上有急停请求 DB2600 DBX0.1（急停）。
排除方法：消除急停原因，并通过 PLC/NCK 接口应答急停 DB2600 DBX0.2（应答急停）。
程序继续：用复位键在该方式组中所有通道中删除报警，重新启动零件程序。
关键理解：
| 位 | 作用 |
|---|---|
| DB2600 DBX0.1 | 急停请求（NC 看到这一位为 1，就报 3000） |
| DB2600 DBX0.2 | 急停应答（PLC 用这一位告诉 NC”急停已消除”） |
确认判据（按顺序，不要跳）：
- 物理急停按钮是否真的被释放了 —— 拍下的按钮、拉线开关、门开关。
- 安全链是否完整 —— 急停回路、安全继电器、门锁回路。
- PLC 用户程序里是否有未满足的急停条件 —— 这才是”复位消不掉”最常见的真因：DB2600 DBX0.1 仍被 PLC 程序置位，NC 当然一直报。
- DB2600 DBX0.2 是否真的被置位过 —— 光消除原因不够，必须有应答动作。
处理步骤：
- 消除物理原因（释放急停、恢复安全链）。
- 由 PLC 程序置位 DB2600 DBX0.2 完成应答。
- 用复位键在该方式组的所有通道中删除报警，重新启动零件程序。
严禁的处置方式：不得短接或屏蔽安全回路来”消除”急停报警。急停是保护人的，把它旁路掉等于拆掉最后一道防线。查不到原因就继续查，不要绕过。
3001（内部急停）与 3000 不同：官方注明”没有显示此报警“，处置为”不需要采取任何补救措施”，用复位键清除即可。它通常是内部触发，不需要外部应答动作。

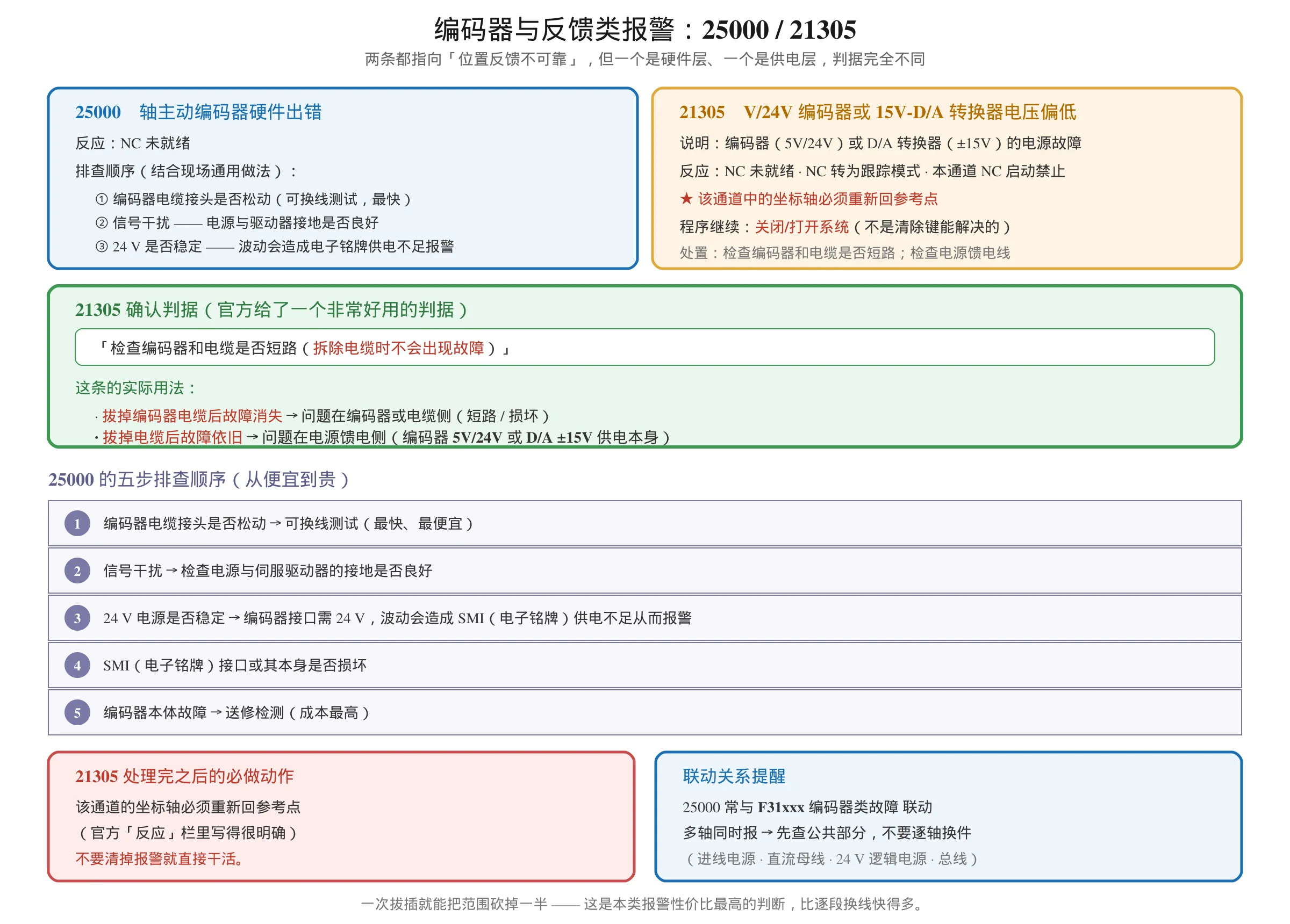

五、编码器与反馈类（25000 / 21305）
这两条都指向”位置反馈不可靠”，但一个是硬件层，一个是供电层，判据完全不同。
| 报警号 | 官方含义 | 反应 | 官方处置 |
|---|---|---|---|
| 25000 | 轴主动编码器硬件出错 | NC 未就绪 | 查编码器与反馈链路 |
| 21305 | V/24V 编码器或 15V-D/A 转换器电压偏低 | NC 未就绪，NC 转为跟踪模式，该通道中的坐标轴必须重新回参考点 | 检查编码器和电缆是否短路（拆除电缆时故障应不再出现）；检查电源馈电线 |
21305 的确认判据（官方给了一个非常好用的判据）：
“检查编码器和电缆是否短路（拆除电缆时不会出现故障）”
这句话的实际用法是：
- 拔掉编码器电缆后故障消失 → 问题在编码器或电缆侧（短路/损坏）。
- 拔掉电缆后故障依旧 → 问题在电源馈电侧（编码器 5V/24V 或 D/A 转换器 ±15V 的供电本身）。
这是本类报警性价比最高的一次判断：一次拔插就能把范围砍掉一半，比逐段换线快得多。
25000 的排查顺序（结合现场案例的通用做法）：
- 编码器电缆接头是否松动 —— 可换线测试（最快）。
- 信号干扰 —— 检查电源与驱动器的接地是否良好。
- 24 V 电源是否稳定 —— 编码器接口需要 24 V 供电，24 V 波动会造成电子铭牌供电不足从而报警。
- 电子铭牌（SMI）接口或其本身是否损坏。
- 编码器本体是否故障。
21305 处理完之后的必做动作：该通道的坐标轴必须重新回参考点（官方反应里写得很明确）。不要清掉报警就直接干活。
注意：21305 的”程序继续”是关闭/打开系统，即需要断电重启，不是清除键能解决的。
六、PLC 启动超时（MD10120 $MN_PLC_RUNNINGUP_TIMEOUT）
官方定义（诊断手册）：
2001 PLC 没启动：PLC 必须在机床数据 MD10120 $MN_PLC_RUNNINGUP_TIMEOUT 中确定的时间段（默认设置：1 秒）内发出至少 1 个使用期限信号（sign of life）。上电后 PLC 必须在定义的时间段内发出至少 1 个使用期限信号。
排除方法：① 检查 MD10120 中的监控时间，使该时间和第 1 个 OB1 循环相匹配；② 确定 PLC 中的故障原因（用户程序中是循环还是停止）并消除故障。
与 2000 的区别（很容易搞混）：
| 报警号 | 含义 | 相关机床数据 |
|---|---|---|
| 2000 | PLC 使用期限信号监控（运行中周期性监控） | MD10100 $MN_PLC_CYCLIC_TIMEOUT（参考值 100 ms） |
| 2001 | PLC 没启动（上电后首次信号未按时到达） | MD10120 $MN_PLC_RUNNINGUP_TIMEOUT（默认 1 秒） |
确认判据：
- 2001 说明 PLC 在开机后 1 秒内没能跑起来，属于启动阶段问题，不是运行中的偶发。
- 官方明确要求区分两种故障性质：用户程序中的”循环”还是”停止”。
– 停止（Stop）：PLC 处于停止态 —— 可能是编程工具设为停止、调试开关设为停止、或因报警进入停止。
– 循环（Loop）：PLC 在跑，但卡在某个循环里出不来 —— 这种情况没有 ISTACK 条目，分析时要注意。
处理步骤：
- 先判断是”停止”还是”循环” —— 这决定后续方向完全不同。
- 若是停止：查是否人为设为停止（编程工具/调试开关），或是否因其它报警进入停止态。
- 若是循环：查用户程序的循环逻辑（等待某个永远等不到的条件，是最典型的一类）。
- 若 PLC 确实正常但启动慢：核对 MD10120 的监控时间与第 1 个 OB1 循环是否匹配，必要时调整。
- 官方注明：若上述情况都不适用，应通过西门子支持渠道提交故障文本申请服务支持。
提醒：MD10120 加大是”让报警不再出现”，不是”修好了”。如果 PLC 本身启动就要 3 秒，把监控时间改成 5 秒只是掩盖问题。优先修 PLC 程序，而不是优先改机床数据。
七、伺服优化与 NCU-Link（2196 / MD18720）
2196 的官方定义：
2196 联接轴有效和 MD18720 $MN_MM_SERVO_FIFO_SIZE != %1（%1 = MD18720 中所需要的值）
说明：只在 NCU-Link 系统上才出现。可能的故障原因：
① 需要通过 NCU-Link 分配至少一根轴时，必须设置 MD18720 = 3 或 4；
② 该 NCU 的 IPO 周期快于 Link 通讯周期，因此必须将 MD18720 设为报警中建议的值。
反应：NC 没有准备就绪。
确认判据：
- 先确认这台机床是不是 NCU-Link 系统。不是 Link 系统就不会有 2196 —— 如果你在单机上看到它，说明参数配置与实际拓扑不符。
- 报警文本里给了建议值（%1），这是最直接的处置依据：把 MD18720 设成报警中建议的值。
处理步骤：
- 看报警文本中 %1 给出的建议值。
- 将 MD18720 $MN_MM_SERVO_FIFO_SIZE 设为该值（Link 分配轴时通常为 3 或 4）。
- 若是 IPO 周期与 Link 通讯周期不匹配导致，需同时考虑调整周期关系，而不只是改 FIFO 大小。
- 改完关闭/打开系统生效。
关于”伺服优化”：更换驱动功率模块、电机，或改动机械传动后，通常需要重新执行拓扑识别、电机识别与优化流程，让控制参数与实际特性匹配。具体操作步骤请以你手上 828D 的调试手册与 SINAMICS 相关章节为准，不同软件版本的操作路径存在差异，本文不展开具体菜单路径以免误导。

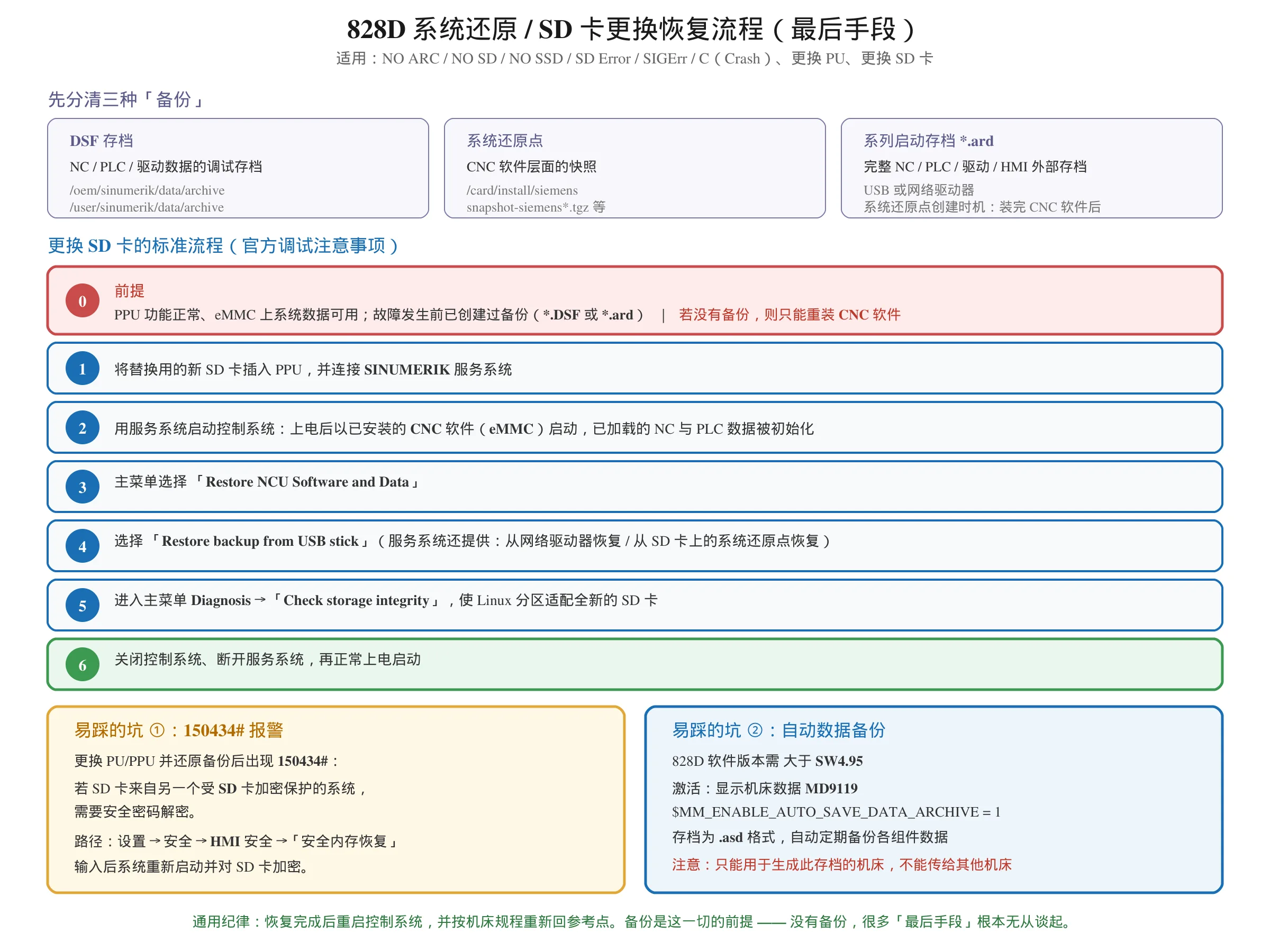

八、系统还原 / SSD 备份恢复（PU 级故障的最后手段）
当出现 NO ARC / NO SD / NO SSD / SD Error / SIGErr / C（Crash）等 PU 级故障，或需要更换 PU、更换 SD 卡时，走的是这条路。这是最后手段，不是常规操作。
先分清三种”备份”：
| 类型 | 是什么 | 存哪 |
|---|---|---|
| DSF 存档 | NC / PLC / 驱动数据的调试存档 | /oem/sinumerik/data/archive 或 /user/sinumerik/data/archive |
| 系统还原点 | CNC 软件层面的快照 | /card/install/siemens 下的 snapshot-siemens*.tgz，以及 /card/install/addon 下的 snapshot-addon*.tgz |
| 系列启动存档（*.ard） | 完整的 NC / PLC / 驱动 / HMI 数据外部存档 | USB 或网络驱动器 |
系统还原点的创建时机（官方口径）：在安装 CNC 软件后，或安装多个软件包后立即创建。
更换 SD 卡的标准流程（官方调试注意事项）：
- 前提：PPU 功能正常、eMMC 上的系统数据可用；故障发生前已创建过备份（*.DSF 或 *.ard）。
> 若没有备份，则只能重装 CNC 软件 —— 这一条决定了你现在的备份值多少钱。
- 将替换用的新 SD 卡插入 PPU，并连接 SINUMERIK 服务系统。
- 用服务系统启动控制系统：上电后以已安装的 CNC 软件（eMMC）启动，已加载的 NC 与 PLC 数据被初始化。
- 主菜单选择 “Restore NCU Software and Data”。
- 选择 “Restore backup from USB stick”（服务系统还提供从网络驱动器恢复、从 SD 卡上的系统还原点恢复等选项）。
- 进入主菜单 Diagnosis → “Check storage integrity”，使 Linux 分区适配全新的 SD 卡。
- 关闭控制系统、断开服务系统，再正常上电启动。
两个易踩的坑：
- 更换 PU/PPU 并还原备份后出现 150434# 报警：若 SD 卡来自另一个受 SD 卡加密保护的系统，需要安全密码解密。在 SINUMERIK Operate 启动后，通过 设置 → 安全 → HMI 安全 → “安全内存恢复” 输入安全密码，系统会重新启动并对 SD 卡加密。
- 自动数据备份（828D 软件版本需大于 SW4.95）：由显示机床数据 MD9119 $MM_ENABLE_AUTO_SAVE_DATA_ARCHIVE = 1 激活，可自动定期备份 NC / PLC / HMI / 系统 / 驱动数据，存档为 .asd 格式。注意：自动数据备份存档只能用于生成此存档的机床，无法传输到其他机床。
备份的通用纪律：恢复完成后重启控制系统，并按机床规程重新回参考点。
九、官方手册章节索引
官方文档是全的，但动辄十几兆的 PDF 不适合现场快速查。下面按”你要解决什么”做索引，直接定位到对应手册与章节：
| 你要查什么 | 去哪份手册 | 找哪一章 |
|---|---|---|
| NC 报警号含义 / 排除方法 | 《SINUMERIK 828D, SINAMICS S120 报警诊断手册》（报警诊断手册，有中文版） | 报警说明 → NC 报警 Alarm 0…4501（含 2000/2001/2100/2110/2120/2130/2140/2900/3000/3001/4000 段） |
| 轴 / 通道类报警（2xxxx） | 同上 | 循环报警 / 驱动报警 章节 |
| SINAMICS 驱动 F 代码 | 同上，或 SINAMICS S120 产品门户 | SINAMICS 报警 章节（F30001–F30027、F31xxx、F07xxx/F70xx） |
| PLC 报警 400000–400037 / 700xxx | 同上 | PLC 报警 章节（注意 700xxx 需查机床厂文件） |
| PU 七段码 / SD 卡 / 系统还原 | 《SINUMERIK 828D PU and components 设备手册》 | 系统特性 → 7-segment display；DIAG/RESET 按钮章节 |
| 更换 SD 卡 / 更换 PU / 系统还原点 | 《SINUMERIK 828D PU/PPU 调试注意事项》 | Device replacement；System restore point 章节 |
| 机床数据含义 | 《SINUMERIK 828D 参数手册 / 机床数据说明》 | 按 MD 号检索（如 MD10120、MD18720、MD9119、MD11410） |
| HMI 报警 | 报警诊断手册 | HMI 报警 章节 |
几条使用建议：
- 先按号段选章节，再在章节内按号查找，不要从 PDF 第一页往下翻。
- 注意软件版本。诊断手册有 0723 / 0724 / 0725 等多个版本，报警含义与处置在新版本中可能有修订，请以你手上机床对应版本为准。
- 700xxx 不要在这几份手册里找，西门子手册里没有它，去机床厂的随机文件里找。
- 提交支持请求时（官方在多处注明）：应提供报警号与报警文本、报警前的操作/运行方式说明，以及 PU 的状态 LED 与操作状态（连续运行 / 接通阶段 / 重启）。这些信息能显著加快处理速度。
写在最后
把这套流程固化成习惯，828D 的报警排查会快很多：
- 先分类（谁报的）→ 再确认（拿到证据）→ 后处理（按成本从低到高）。
- 多轴同报先查公共部分；连带报警先找最前面那条。
- 21305 拔电缆能一次砍掉一半范围；3000 要靠 DB2600 DBX0.2 应答，不是靠复位键；2110 要降 7 °C 才能复位。
- 2100 是电池的最后窗口，拖到 2102 就是数据问题了。
- 改机床数据（MD10120 加大、屏蔽报警）是掩盖不是修复。
最重要的一条：备份是这一切的前提。没有备份的情况下，很多”最后手段”根本无从谈起。
免责声明：本文为个人技术经验整理。报警含义、机床数据编号与处置步骤以你手上机床的西门子官方手册与机床厂随机文件为准——不同软件版本、不同机床厂配置可能存在差异。涉及驱动器与功率模块的作业存在高压危险，急停回路不得短接或屏蔽。请遵守本厂安全规程。
