828D 报 2100/2101/2102 是同一件事的三个阶段：NCK 电池电压掉到阈值以下。区别在于——2100 还有 6 周、2101 可以带电换不丢数据、2102 意味着数据可能已经丢了。
这篇文章按官方《828D 诊断手册》口径写，重点回答现场最实际的三个问题：能不能带电换（能，缓冲电容保 30 分钟）、断了电会丢什么（逐项列清）、风扇和电池是同一个模块，拔模块=停风扇（840D sl 会因此自动断电保护）。文末顺带讲 120202 报警与 NCU 七段码——换电池后开不了机，多半是这对组合。
数据备份与恢复是这件事的”后悔药”：828D 参数与程序备份恢复完整教程、828D/802D 数据丢了怎么救。报警号分段规则见 828D 报警号分段速查表。

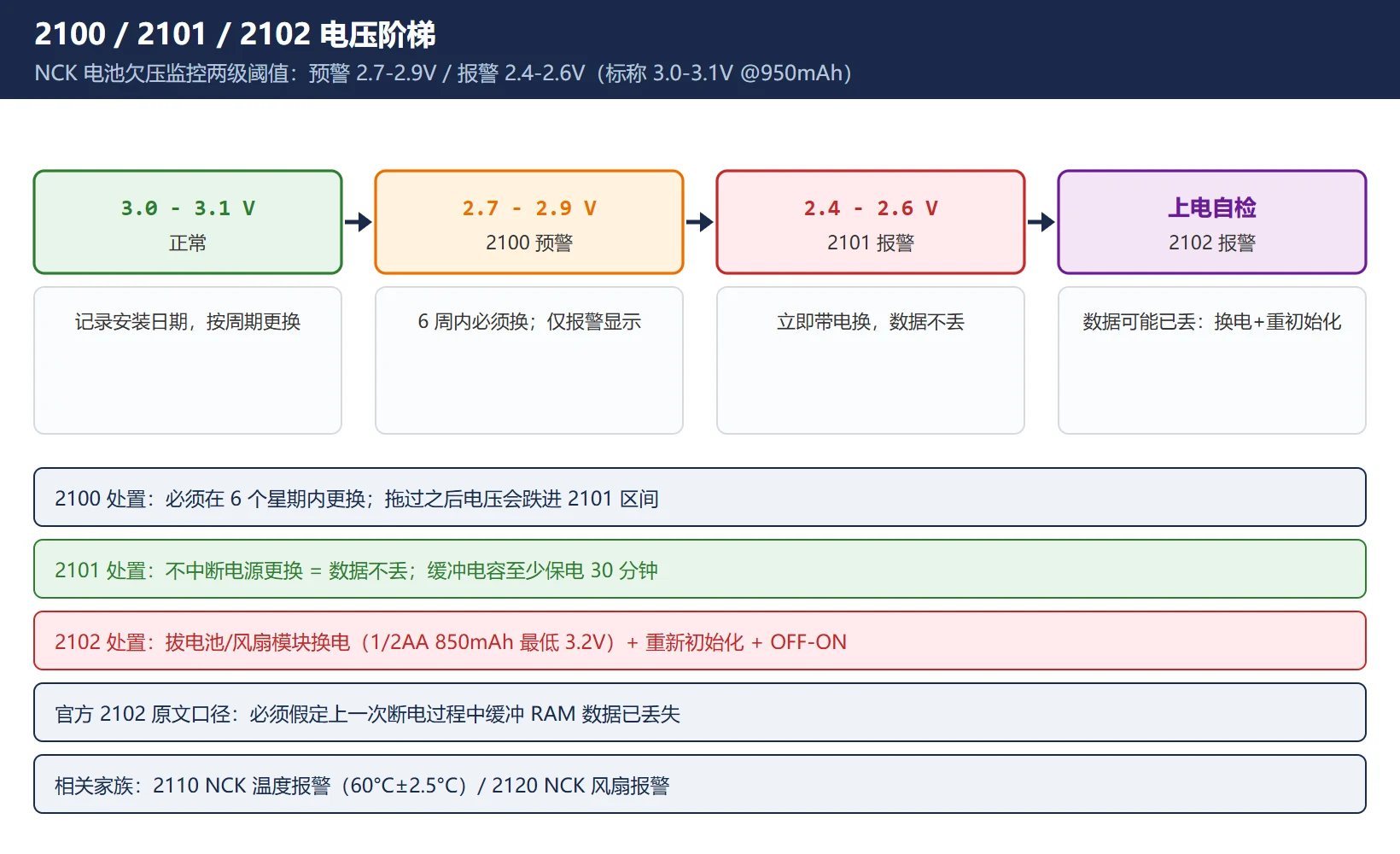

一、三个报警号的区别：电压阶梯决定处置窗口
NCK 电池的欠压监控分两级阈值：预警 2.7–2.9V（电池标称 3.0–3.1V @950mAh）和报警 2.4–2.6V。三个号踩的是不同节点：
表 1 2100 / 2101 / 2102 区别与处置窗口（官方诊断手册口径）
| 报警号 | 触发条件 | 系统反应 | 官方处置 | 清除方式 |
|---|---|---|---|---|
| 2100 NCK 电池到达警告极限 | 电压降至 2.7–2.9V（预警阈值） | 仅报警显示 | 必须在 6 个星期内更换电池；超过后若 RAM 缓冲电流较大，电压会跌到 2.4–2.6V 报警极限 | 清除键或 NC 启动键 |
| 2101 NCK 电池报警 | 循环工作中欠压监控（2.4–2.6V）动作 | 仅报警显示 | 带电更换，数据不丢，可继续加工 | 清除键或 NC 启动键 |
| 2102 NCK 电池报警 | 上电自检发现欠压（2.4–2.6V） | NC 未就绪、转跟踪模式、通道未就绪、NC 启动禁止、报警时 NC 停止 | 拔电池/风扇模块换电，之后必须重新初始化系统 | 断电重启（OFF–ON） |
一句话记忆：2100=该买电池了，2101=现在就能换，2102=数据可能已经没了。2102 的官方原文写得很直白：必须假定”上一次断电过程中，缓冲 RAM 中的数据已经因供电不足而丢失”。

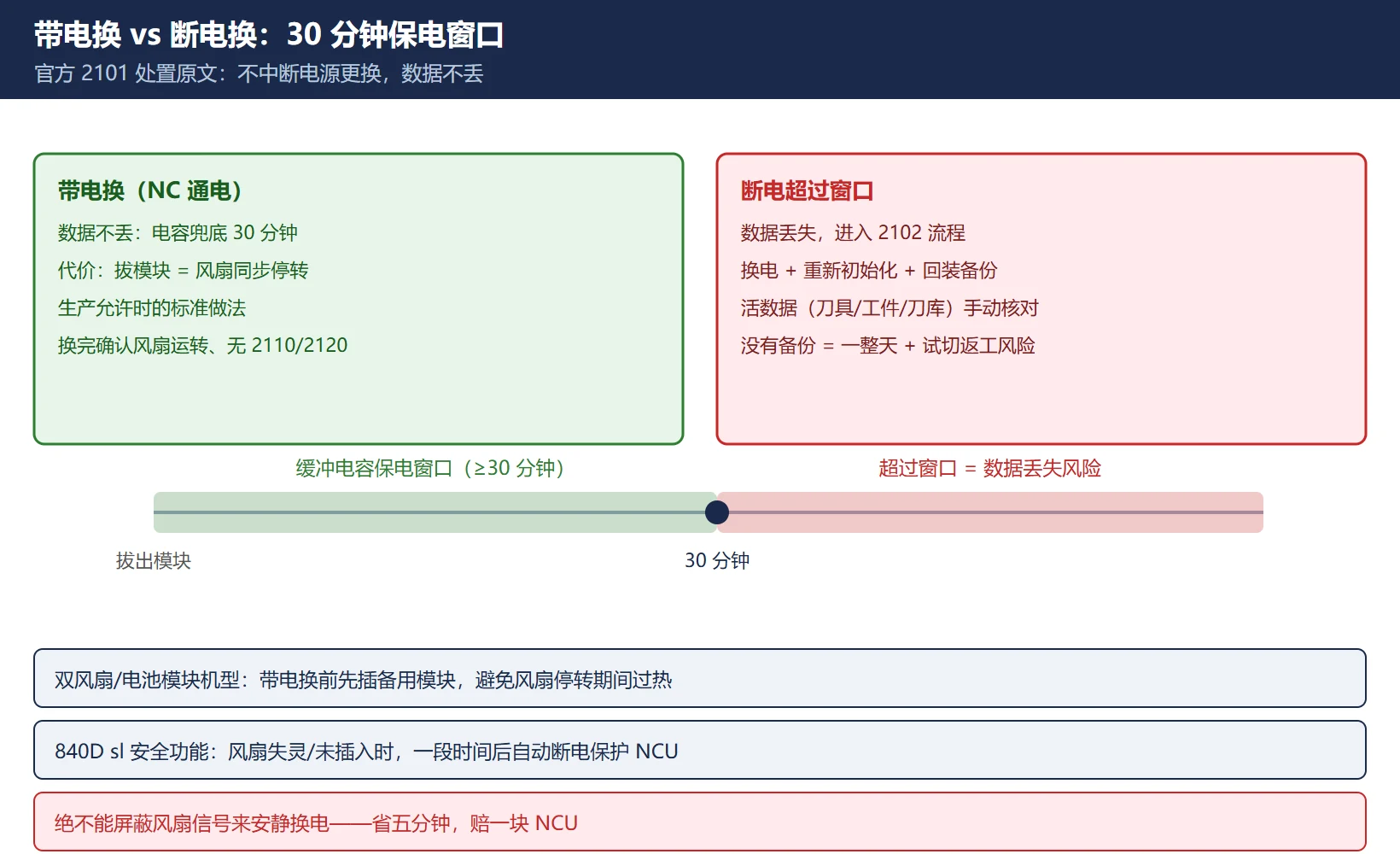

二、带电换 vs 断电换：缓冲电容保电 30 分钟
这是官方文档里最有用却最少被中文页讲的一条：
2101 处置原文：”如果更换 NCK 电池时没有断开电源，数据便不会丢失……NCK 上的缓冲电容器至少可以保持 30 分钟的电源电压。即使控制系统关闭，在此时间内也可以更换电池。”
表 2 带电换 vs 断电换对比
| 方式 | 数据风险 | 副作用 | 适用 |
|---|---|---|---|
| 带电换（NC 通电状态下换） | 无——缓冲电容兜底 30 分钟 | 拔模块=风扇同步停转（见第四节） | 2101 处置的标准做法；生产允许时优先 |
| 断电换（关机后 30 分钟内换） | 无——电容仍在保电窗口内 | 风扇本来就没转，无附加风险 | 生产间隙、交班窗口 |
| 断电放置超过电容窗口 | 高——数据丢失，进入 2102 流程 | — | 只有已经丢了才走这条路 |
操作要点：换电前确认电压已跌到 2.4–2.6V 区间（2101 报着），备件装口袋、模块拔插动作一次到位，别在”拔出来发呆”的状态下拖过 30 分钟。不要在 2100 阶段就拖着不换——6 周内不换，跌到 2101 只是时间问题，万一哪次断电在窗口外交替，直接变 2102。

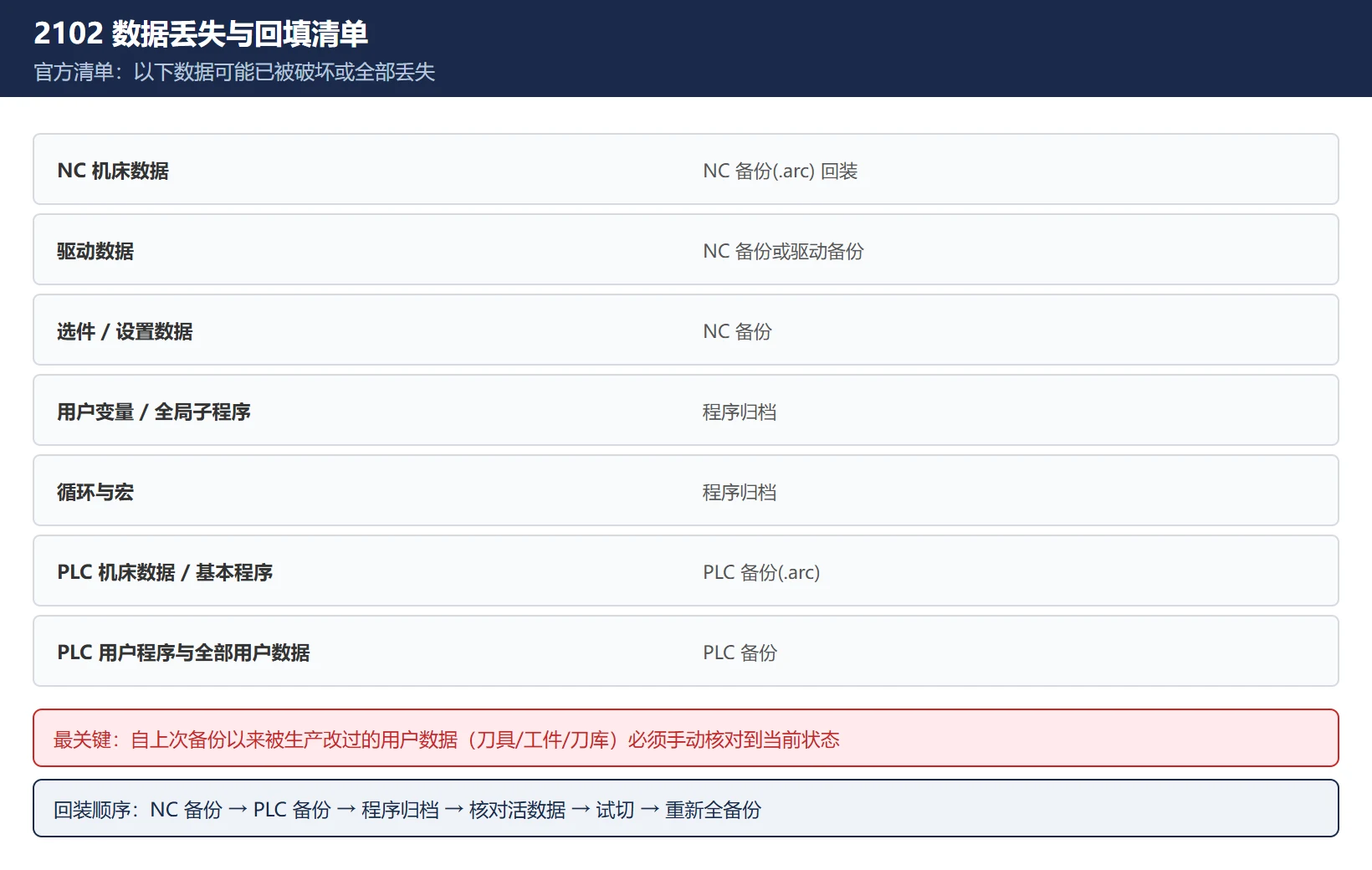

三、断了电会丢什么：2102 的逐项清单
官方手册给出的 2102 数据清单（”可能已被破坏或全部丢失”）：
表 3 2102 后可能丢失的数据清单与恢复来源
| 丢失项 | 是什么 | 恢复来源 |
|---|---|---|
| NC 机床数据 | 轴参数、速度/加速度等 | NC 总清后回装 NC 备份（.arc） |
| 驱动数据 | SINAMICS S120 驱动参数 | 随 NC 备份或单独驱动备份 |
| 选件数据 / 设置数据 | 选件许可配置、设置数据 | NC 备份 |
| 用户变量 / 全局子程序 / 循环与宏 | R 参数、全局子程序、OEM 循环 | 程序归档 |
| PLC 机床数据 / PLC 基本程序 | PLC 系统数据块、基本程序 | PLC 备份（.arc） |
| PLC 用户程序与全部 PLC 用户数据 | 用户 PLC 程序、数据块 | PLC 备份 |
⚠️ 最关键的一条官方提醒：自上次备份以来被生产过程改过的用户数据（刀具数据、工件数据/刀库表）不会自动回到”当前状态”——备份里是旧值，必须手动核对更新到当前机床状态。这一条是现场返工的头号来源：数据是回装了，刀补值是三个月前的，零件直接报废。
四、风扇与电池是同一个模块：拔电池=停风扇
官方原文（2101 条目）把机理说得很清楚，现场却几乎没人讲：
“在 Sinumerik 产品上，NCU 的两个易损件（风扇/电池）组装成一个易操作、易更换的模块。如果在持续运行中拔出电池模块，风扇也会停止为组件送风。因此只有当生产技术强制要求在持续运行中更换电池时，才进行更换。如果不能迅速更换电池，应使用插在 NCU 上的第二个风扇/电池模块。此时 ‘840D sl’ 的安全功能生效：如果风扇失灵或没有插入风扇，该功能可在一段时间后自动断开组件，以避免 NCU 因过热而损坏。”
三个现场结论：
- 828D 上拔电池模块=风扇同步停转——夏天柜内温度高，这就是”带电换”的真正代价；
- 双风扇/电池模块机型（840D sl）留一个当备份，是”带电换”不踩坑的前提；
- 别想着把风扇信号短接/屏蔽来”安静换电”——自动断电保护是防 NCU 过热损坏的，绕过它省五分钟，赔一块 NCU。
注意机型差异：828D 的驱动侧是 Drive-CLiQ（RJ45，最长 70m），不是 Profibus DP；840D sl 的 NCU–PCU 才是 MPI/Profibus 架构。终端电阻检查（第七节）只对带 Profibus 的机型/选件有意义。
五、现场操作顺序：五步走完
表 4 换电池标准操作顺序（官方指定电池型号）
| 步骤 | 动作 | 要点 |
|---|---|---|
| ① 备件 | 锂电池 1/2 AA、带引线、850mAh、最低电压 3.2V（官方 2102 条目指定型号） | 备两节；核对电压≥3.2V，别用库存三年的旧电池 |
| ② 备份 | 换之前先做一次全备份（NC + PLC） | 没有备份的机器，先补备份再换电 |
| ③ 拔出模块 | 从 NC 模块拔出电池/风扇模块 | 记下模块朝向；30 分钟内装回 |
| ④ 换电 | 旧电池拔线、新电池插线（注意极性） | 电池带引线，插头有防呆；别拉拽风扇供电线 |
| ⑤ 装回与确认 | 模块装回、确认风扇启动、清除报警 | 2101：清除键清除，继续加工；2102：必须重新初始化（见第六节） |
换完观察 10 分钟：风扇运转、无 2110/2120（温度/风扇报警）复现、连续加工无异常断电。
六、2102 之后必须做的：重初始化与数据回填清单
2102 的官方处置是”关闭/打开系统“（OFF–ON）+ 重新初始化（官方指向《安装与启动引导》§2.2 流程）。现场顺序：
- OFF–ON 重启，确认报警是否复现；
- 无备份时：按重初始化流程走 NC/PLC 总清（这一步会清掉残余数据，确认没有备份再走）；
- 按顺序回装：NC 备份（含机床数据/驱动数据/选件）→ PLC 备份（基本程序+用户程序+用户数据）→ 程序归档；
- 手动核对”活数据”：刀具表、刀库表、工件零点/偏置、R 参数——备份里的旧值不等于当前机床状态；
- 回装后验证：回参考点、各轴点动/手轮、空跑程序、试切首件；
- 全部完成后重新做一次全备份，并把新电池日期记入设备档案。
重初始化每一步的细节（含 802D/828D 三层恢复顺序）见 828D/802D 数据丢了怎么救——那篇讲”丢了怎么救”，本篇讲”为什么会丢、怎么不再丢”。

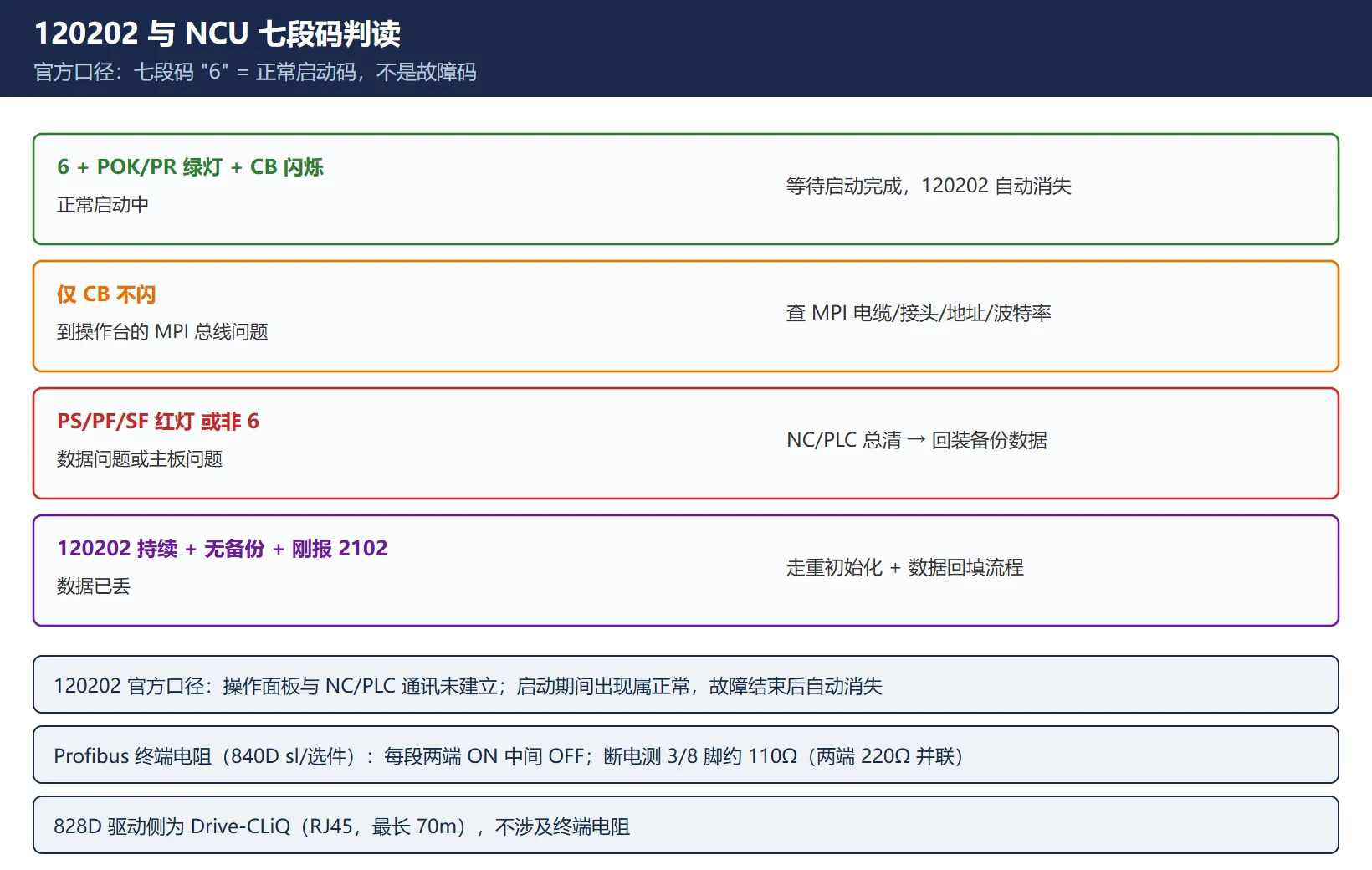

七、120202 报警与 NCU 七段码”6″：换完电开不了机看这里
换电池/掉数据后开不了机，典型组合是 120202 + 七段码停在 6。
120202 = 等待与 NC/PLC 的连接（官方诊断口径）：操作面板通过串行总线连接 NC 和 PLC；MMC 首次启动且 NC/PLC 引导尚未结束时，或通讯受干扰时出现；启动期间（如复位后）出现是正常的，故障结束后自动消失；反复出现则是：线路断开、NC/PLC 未起来、总线节点地址错误、波特率配置错误等。
NCU 七段码”6″是正常码，不是故障码——西门子官方技术支持明确：正常状态就是七段码显示”6″、POK/PR 绿灯亮、CB 闪烁。据此判读：
表 5 120202 + 七段码/LED 组合判读（官方口径）
| 现象 | 判断 | 动作 |
|---|---|---|
| 七段码 6 + POK/PR 绿灯 + CB 闪烁 | 正常启动中 | 等启动完成，120202 自动消失 |
| 只有 CB 不闪 | 到操作台的 MPI 总线问题 | 查 MPI 电缆、接头、地址与波特率 |
| PS/PF/SF 红灯亮或七段码不是 6 | 数据问题或主板问题 | NC/PLC 总清 → 总清后主板正常则回装备份数据 |
| 120202 持续 + 无备份 + 刚报过 2102 | 数据已丢 | 走第六节重初始化流程 |
⚠️ 纠错：某些英文页把七段码”6″解释为”MPI 初始化失败/电池备份故障已确认”——与西门子官方口径相反，”6″是启动完成后的正常显示码。真正的数据丢失信号是120202 持续不消 + PS/PF 红灯 + 需要回装备份这一组合，不是”6″本身。
Profibus 终端电阻（带 Profibus 的 840D sl/选件）：每段总线两端 ON、中间 OFF；断电后测 D-sub 3/8 脚间电阻，两端各 220Ω，总电阻约 110Ω；出现”OPEN/短路/中段多一个电阻”即总线物理故障。828D 走 Drive-CLiQ，这一项不涉及。
八、电池寿命与预防性更换节奏：别等 2102 才换
表 6 电池预防性更换节奏建议
| 阶段 | 电压区间 | 动作 |
|---|---|---|
| 正常 | ≥3.0V | 记录安装日期；按周期更换 |
| 2100 预警 | 2.7–2.9V | 6 周内必须换；柜温高的机床缩短到 2–3 周 |
| 2101 报警 | 2.4–2.6V | 立即带电更换 |
| 2102 | 上电即欠压 | 换电 + 重初始化 + 数据回填 |
预防性更换按使用年限 + 柜内温度双因子定：官方给出的行为窗口（2100 起 6 周）是下限，不是目标。把”NCK 电池更换日期”写进设备档案、和”润滑油/滤网”同一张 PM 表——这是唯一能让 2102 不发生的方法。
九、维修资料与官方诊断手册获取入口
均为官方渠道（引用入口，不转抄内容）：
- 《SINUMERIK 828D 诊断手册》（828D DA，2100/2101/2102/2110/2120 原文出处）——西门子工业支持中心搜索”828D 诊断手册”；
- 《828D PPU 和组件手册》（Drive-CLiQ 接口/风扇电池模块/拓扑规则）；
- 《安装与启动引导》（2102 后重初始化 §2.2 流程）；
- 西门子工业支持在线/找答案（120202、七段码判读的官方问答）；
- 1847 工业学习平台（SINUMERIK Operate 操作与诊断免费视频）。
合规提醒：以上为资料入口指引，本文不转载手册原文段落，仅解释机制与处置；具体操作以随机手册版本为准。
常见问题（FAQ）
828D 更换 NCK 电池会不会导致机床数据丢失？
按正确方式换就不会。官方明确：只要不中断电源更换 NCK 电池，数据不会丢失；且 NCK 上的缓冲电容至少保电 30 分钟——即使关机，30 分钟内换完同样不丢。真正丢数据的场景是：断电且放置超过电容窗口，或电池已经亏到”上电自检才发现”（2102）——后者官方已假定数据丢失，必须重初始化。所以换之前先做一次全备份（备份教程），是把”不会丢”变成”丢了也能救”的唯一动作。
828D 报警 2100 和 2101 有什么区别？可以先不处理吗？
2100 是预警（2.7–2.9V），系统只显示报警、能继续加工，但官方要求6 个星期内必须更换；2101 是报警（2.4–2.6V，循环中触发），官方要求立即带电更换（不丢数据）。”先不处理”对 2100 只有最多 6 周的安全窗口——拖过之后电压会跌进 2101 区间，而任何一次”断电+放置过久”都会把它变成 2102。处置成本差着量级：2100/2101 是十几分钟的换电，2102 是总清+回装+核对活数据+试切，没有备份时是整天。
换电池的时候风扇停了会不会把 NCU 烧掉？
单看”风扇停几分钟”通常不会立即烧毁，但风险真实存在，且绝不能靠屏蔽风扇信号来”安静换电”。官方机理：828D/840D sl 上风扇与电池是同一个模块，拔电池模块风扇同步停转；840D sl 有自动断电保护——风扇失灵或未插入时，一段时间后自动切断组件供电，目的正是防止 NCU 过热损坏。正确做法：① 用第二个风扇/电池模块做热备份，带电换时先插备用模块；② 换电动作一次到位，别让模块拔出的状态拖过 30 分钟电容窗口；③ 柜温高的夏天安排在生产间隙换，别赶在满负荷切削时。换完确认风扇运转、无 2110/2120 复现再离场。
