西门子 SINUMERIK 828D 屏幕上弹出一条六位数报警，先看号段，再决定找谁。报警号不是随机编号，它是一套”地址”：前两位到前三位直接告诉你这条报警属于 NCK、HMI、SINAMICS 驱动、驱动 I/O 还是 PLC，从而决定你该翻《828D 报警诊断手册》、该问机床厂要报警清单，还是该直接联系西门子技术支持。本文给出完整的号段分段表、一套”看号段 → 看能否复位 → 查哪本手册”的三步判定法，以及三个最容易查错方向的实战案例（4011 / 25050 / 26000）。
口径说明：号段划分来自西门子官方《SINUMERIK 828D 报警诊断手册》的”报警号范围”章节（多版本交叉核对），只引用号段、报警文本标题与参数号，不转抄手册正文。个别号段在不同软件版本的手册里略有差异，请以你随机床软件版本的手册为准。

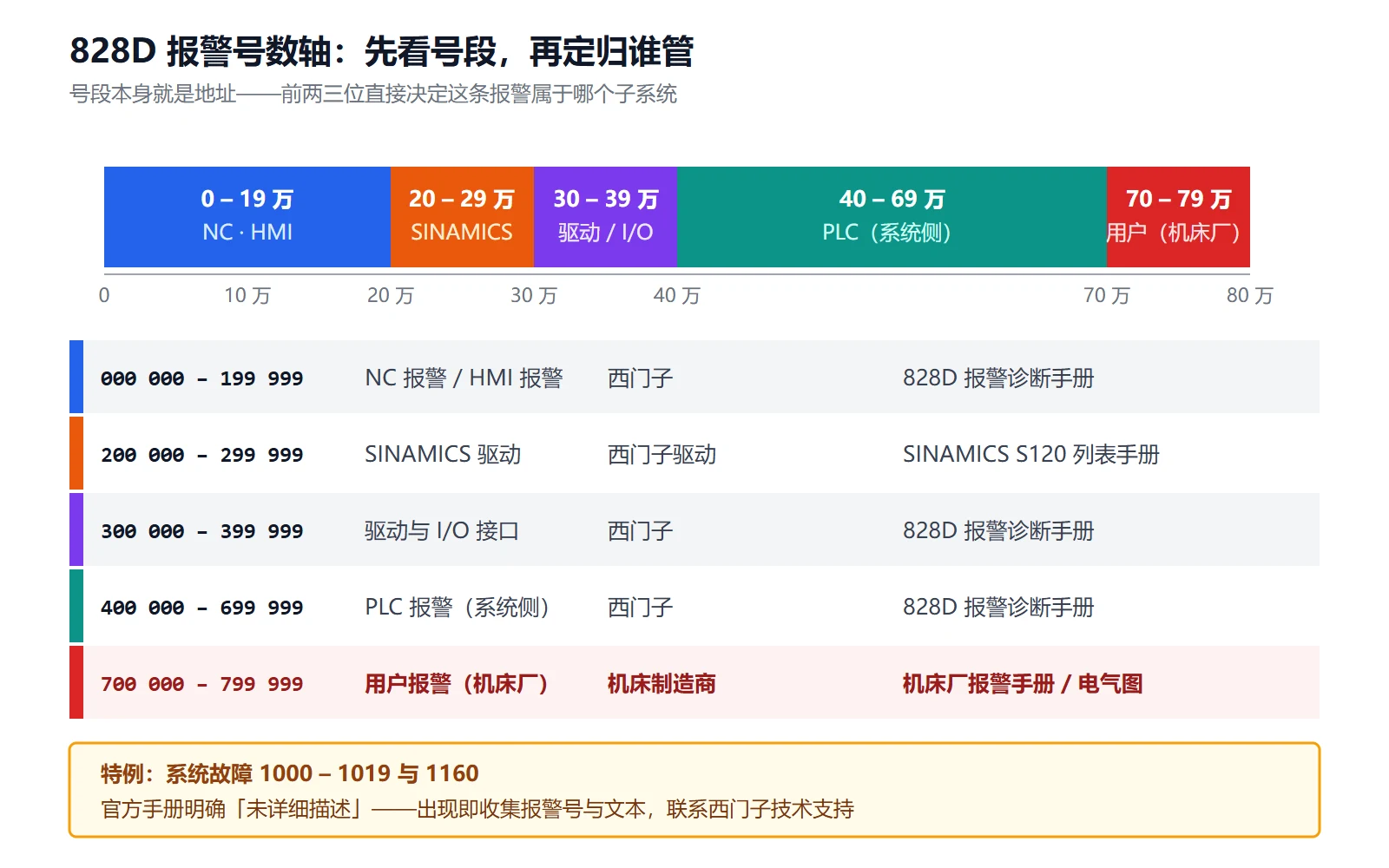

一、先认六大来源：这条报警归谁管
828D 的报警按来源分成六大类。分类的意义不在学术，而在责任归属——它决定了你能不能自己解决、该翻哪本手册、该打谁的电话。
828D 六大报警来源与责任归属
| 序号 | 类别 | 号段特征 | 谁说了算 | 处理参考 |
|---|---|---|---|---|
| 1 | NC 报警 / 信息 | 000 000 – 199 999 | 西门子 NCK 与 HMI | 828D 报警诊断手册 |
| 2 | SINAMICS 报警（故障 / 报警） | 200 000 – 299 999 | 西门子驱动 | 828D 诊断手册 / SINAMICS S120 列表手册 |
| 3 | 驱动报警与 I/O 报警 | 300 000 – 399 999 | 西门子（含总线、I/O 接口） | 828D 报警诊断手册 |
| 4 | PLC 报警 / 信息 | 400 000 – 699 999 | 系统侧 PLC 基础程序 | 828D 报警诊断手册 |
| 5 | 用户报警（机床厂定义） | 700 000 – 799 999 | 机床制造商 | 机床厂报警手册 / 电气原理图 |
| 6 | 系统故障报警 | 1000 – 1019、1160 | 西门子技术支持 | 手册明确不展开，直接联系西门子 |
第 5 类和第 6 类是现场最容易走弯路的两类：700000 段西门子不提供文本（见第五节），系统故障段手册自己就写明”未详细描述、请联系技术支持”。认清这两条，能省掉大量无效排查。
二、完整分段表
下面四张表覆盖 828D 全部预留号段。查表时先看前三位，定位到子系统，再看后面的细分。
2.1 NC 报警（NCK 段）
NCK 报警号段（000 000 – 099 999）
| 号段 | 含义 | 典型成员 |
|---|---|---|
| 000 000 – 009 999 | 一般报警 | 3000 急停、2000/2001 PLC 生命信号、系统故障 1000–1019 / 1160 |
| 010 000 – 019 999 | 通道报警 | 程序语法、程序段准备、NC 启动、10620/10621 软件限位、4011 轴名标识符 |
| 020 000 – 029 999 | 进给轴 / 主轴报警 | 25050 轮廓监控、26000 夹紧监控、25201 驱动故障、21610 编码器频率超限 |
| 027 000 – 027 999 | Safety Integrated（安全集成） | 安全相关的轴监控与安全功能报警 |
| 030 000 – 099 999 | 功能报警 | 各类功能级报警 |
| 040 000 – 059 999 | 预留 | — |
| 060 000 – 064 999 | 西门子循环报警 | 钻削、铣削、车削、测量循环 |
| 065 000 – 069 999 | 用户循环报警 | 由 NC 程序中的 SETAL 触发（如 SETAL(66001)） |
| 070 000 – 079 999 | 制造商和 OEM 编译循环报警 | 编译循环 |
| 080 000 – 084 999 | 西门子循环信息文本 | 提示类，非故障 |
| 085 000 – 089 999 | 用户循环信息文本 | 提示类，非故障 |
| 090 000 – 099 999 | 预留 | — |
判读要点：020 000 – 029 999 这一整段都是”轴的事”。见到 2 开头的五位数（20000–29999），先怀疑机械负载、伺服优化、编码器反馈与夹紧/制动，而不是去查 NC 程序。
2.2 HMI 报警 / 信息
HMI 报警与信息号段（100 000 – 199 999）
| 号段 | 含义 |
|---|---|
| 100 000 – 129 999 | 系统（HMI 操作界面与基本系统） |
| 其中 101 000 – 101 999 | 诊断 |
| 其中 102 000 – 102 999 | 通讯 |
| 其中 104 000 – 104 999 | 参数 |
| 其中 105 000 – 105 999 | 编程 |
| 130 000 – 139 999 | OEM（机床厂自定义 HMI 报警） |
| 140 000 – 199 999 | 预留 |
2.3 SINAMICS 驱动报警
SINAMICS 报警号段（200 000 – 299 999）
| 号段 | 含义 |
|---|---|
| 201 000 – 203 999 | 控制单元、闭环控制 |
| 205 000 – 205 999 | 功率单元 |
| 206 000 – 206 899 | 供电（进线 / 整流） |
| 206 900 – 206 999 | 制动模块 |
| 207 000 – 207 999 | 驱动 |
| 208 000 – 208 999 | 选件板 |
| 213 000 – 213 020 | 授权 |
| 213 100 – 213 102 | 专有技术保护 |
| 220 000 – 229 999 | OEM |
| 230 000 – 230 999 | DRIVE-CLiQ 组件：功率单元 |
| 231 000 – 231 999 | DRIVE-CLiQ 编码器 1 |
| 232 000 – 232 999 | DRIVE-CLiQ 编码器 2 |
| 233 000 – 233 999 | DRIVE-CLiQ 编码器 3 |

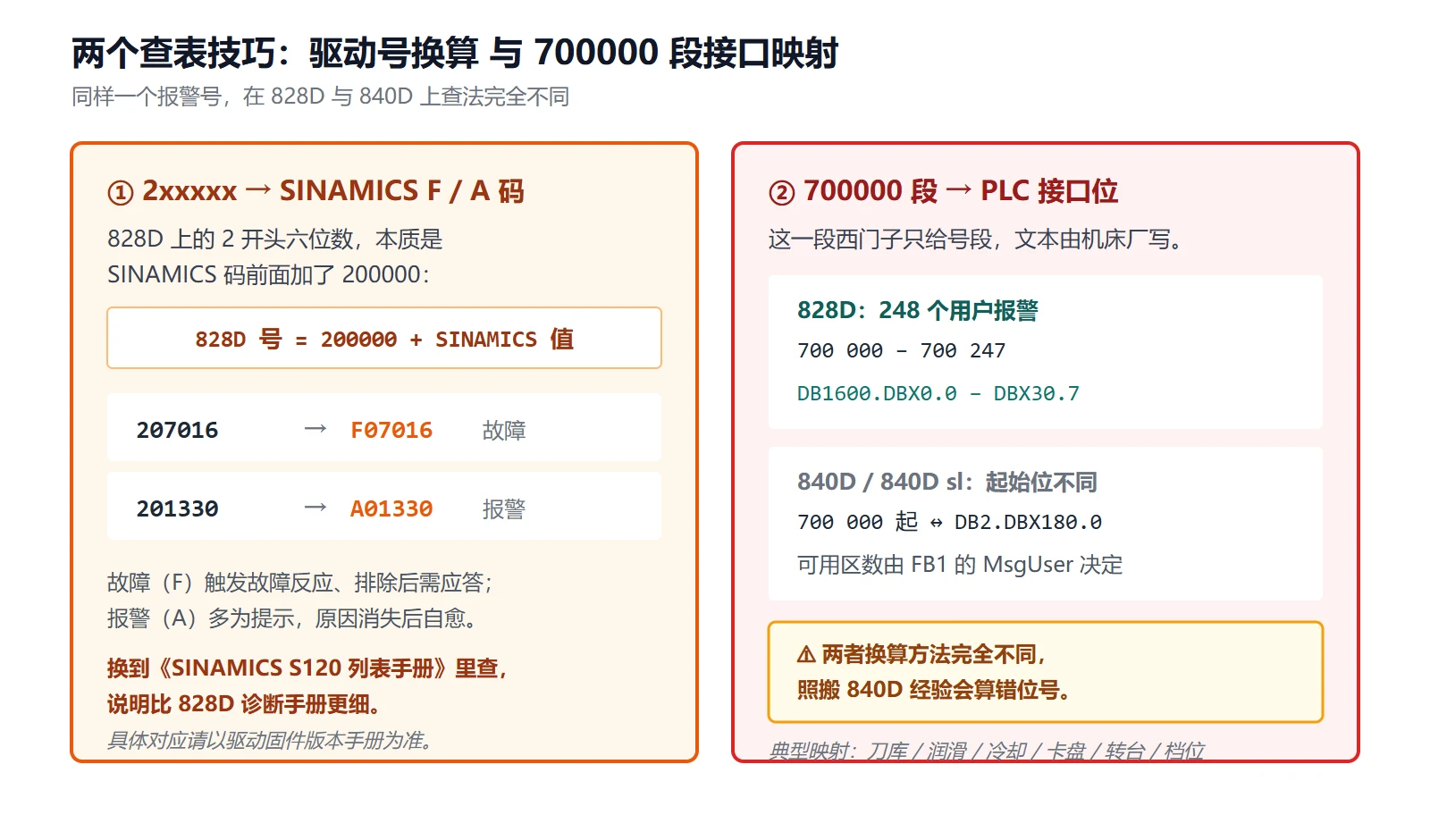

⭐ 交叉查表技巧：828D 上的 2xxxxx 报警，本质上就是 SINAMICS 的故障（F）或报警（A）码前面加了 200000。去掉前导的 2、按故障/报警性质换成 F 或 A，就能直接在《SINAMICS S120 列表手册》里查到更详细的说明——例如 828D 报警 207016 → SINAMICS F07016，201330 → A01330（具体对应关系请以你的驱动固件版本手册为准）。
2.4 驱动与 PLC 报警
驱动与 PLC 报警号段（300 000 – 899 999）
| 号段 | 含义 | 由谁定义 |
|---|---|---|
| 300 000 – 399 999 | 一般驱动报警 | 西门子 |
| 400 000 – 499 999 | 一般 PLC 报警 | 西门子（如 400003 与机床控制面板 MCP 连接相关） |
| 500 000 – 599 999 | 通道 PLC 报警 | 机床制造商 |
| 600 000 – 699 999 | 进给轴 / 主轴 PLC 报警 | 机床制造商 |
| 700 000 – 799 999 | 用户范围 | 机床制造商（828D 实际使用 700 000 – 700 247） |
| 800 000 – 899 999 | 流程 / 图表 | 机床制造商（810 001 – 810 009 为 PLC 系统故障信息） |
官方手册对 500 000 – 899 999 有明确注释：这一区间的 PLC 报警由机床制造商设计并说明。也就是说，从 50 万号段往后，西门子只提供”容器”，内容全是机床厂填的。

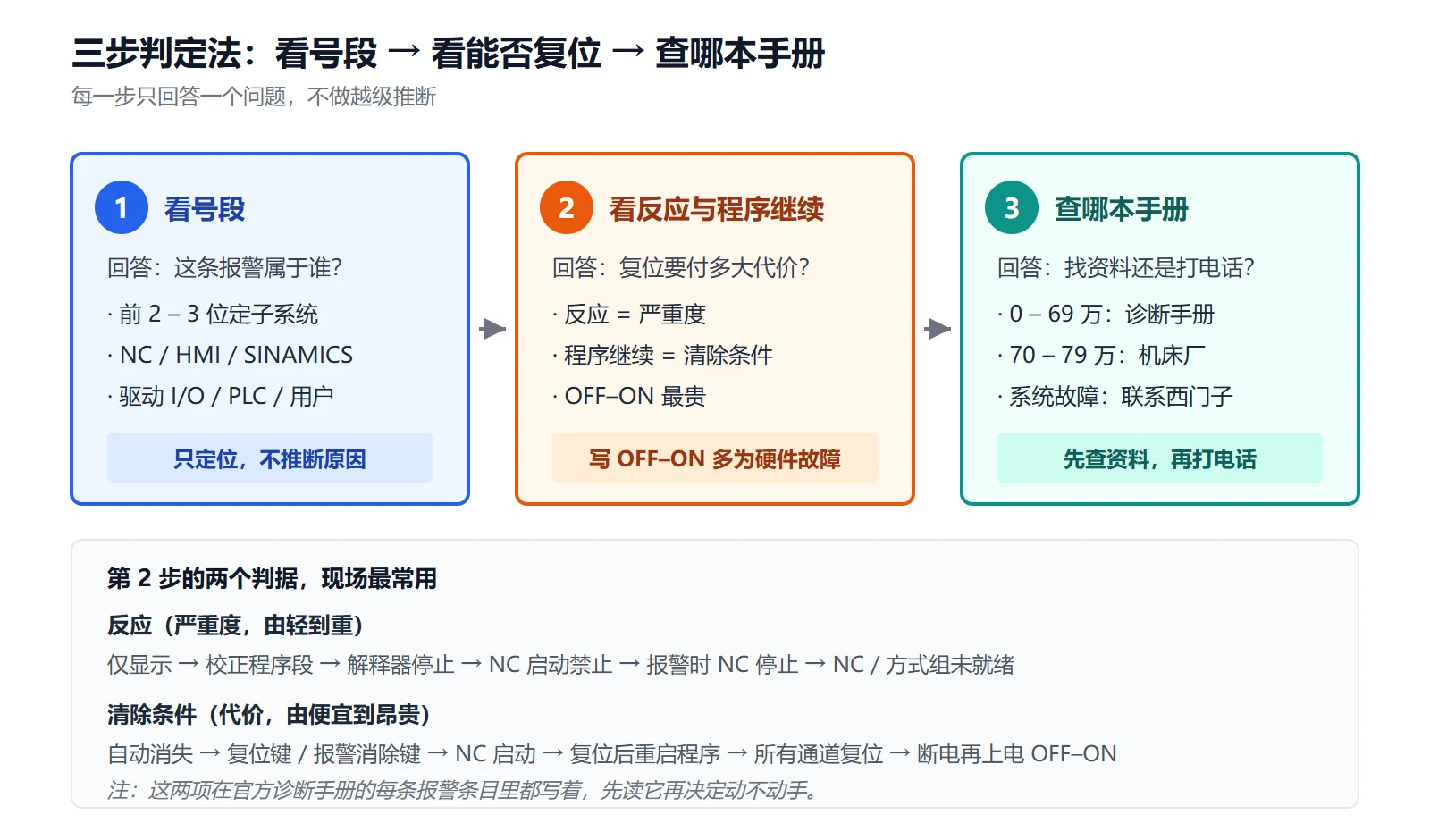

三、三步判定法：看号段 → 看能否复位 → 查哪本手册
第 1 步：看号段，定来源
用第二节的四张表定位。这一步的唯一目的是回答”这属于哪个子系统”，不做任何推断。
第 2 步：看”反应”和”程序继续”，定代价
每条报警在手册里都带两部分信息：反应（控制系统做了什么，代表严重度）和程序继续（要清除它需要付出什么）。这两项直接决定你能不能”先复位跑起来”。
报警”反应”严重度速查
| 反应 | 控制系统做了什么 | 严重度 |
|---|---|---|
| 报警显示 | 仅显示信息，什么都没停 | 最低 |
| 校正程序段 | 程序段准备发现可修正错误，改完可继续 | 低 |
| 解释器停止 | 预读缓冲内的程序段执行完后取消程序 | 中 |
| NC 启动禁止 | 本通道禁止循环启动 | 中 |
| 报警时 NC 停止 | 本通道斜坡停止 | 高 |
| NC / 方式组 / 通道未就绪 | 控制器使能撤销、快速制动，NC 就绪继电器掉落 | 最高 |
清除条件与代价（从便宜到昂贵）
| 清除条件 | 要做什么 | 代价 |
|---|---|---|
| 自动消失 | 原因消失后自行清除，无需操作 | 最低 |
| 报警消除键 / 复位键 | 按复位或报警取消键 | 低 |
| NC 启动 | 在受影响通道按循环启动，程序继续 | 中 |
| 复位 + 重启零件程序 | 本通道复位后重新运行程序 | 中 |
| 所有通道复位 | 方式组级报警：复位每个受影响的通道再重启 | 高 |
| 断电再上电（OFF–ON） | 关系统再开 | 最高 |
现场用法：“断电再上电”通常意味着硬件故障或系统故障（编码器硬件故障、系统错误是典型）。如果一条报警的手册条目写着 OFF–ON，就别指望复位键能解决。
第 3 步：查哪本手册
- 000 000 – 699 999（NC / HMI / SINAMICS / 驱动 I/O / 系统侧 PLC）→ 查《SINUMERIK 828D 报警诊断手册》，条目按号排序，含反应、原因、处理、程序继续。
- 700 000 – 799 999 → 查机床厂的报警清单或电气原理图；西门子手册不提供这些报警的文本与含义。
- 系统故障 1000 – 1019、1160 → 官方手册明确说明这些报警未详细描述，出现即应收集报警号、报警文本、报警前的操作方式并联系西门子技术支持（www.siemens.com/sinumerik/help）。
四、被低估的【帮助】键：官方原因与初步处理就在系统里
很多人不知道 828D 自带这个功能：系统里已经装了和你的软件版本完全对应的报警说明，不需要联网、不需要翻 PDF。
操作步骤：
- 进入报警列表（诊断 / 报警）。
- 用光标把高亮条移动到那条报警号上（是选中报警行，不是只看画面）。
- 按下操作面板上的【帮助】键。
- 屏幕弹出该报警的原因与排除方法，很多时候会直接点名”去查某个机床数据”。
为什么值得用：
- 版本一致：PDF 手册和你的系统版本可能差好几代，系统内置文本永远对得上。
- 直接指参数：例如选中 4011 后，帮助文本会直接告诉你去查几何轴与通道轴的机床数据，比自己猜快得多。
- 现场可用：不用带电脑、不用找网络，站在机床前就能拿到官方口径。
五、700000 段为什么必须查机床厂手册
700 000 开头的报警是机床厂自己写的，西门子只提供号码区间，不提供文本和含义。这是 828D 报警体系里唯一”跨品牌不可通用”的一段。
828D 的实际容量是 248 个 PLC 用户报警（700 000 – 700 247），对应的接口信号是 DB1600.DBX0.0 – DB1600.DBX30.7。这些报警通常映射的是机床的外围设备：
- 刀库 / 刀架（换刀不到位、刀号错、刀库原点丢失）
- 润滑泵（压力不足、油位低）
- 冷却泵（过载、断路器跳闸）
- 卡盘 / 尾架（夹紧压力不足、未夹紧）
- 转台（分度不到位、未松开）
- 档位（换档不到位、档位检测开关异常）
所以遇到 700000 段报警的正确动作是：拿机床厂的报警清单或电气原理图，顺着报警号找到对应的梯形图位，再看这个位由哪些条件驱动。有技术能力的最终客户与机床经销商，在取得机床厂认可的前提下，可以结合 PLC 梯形图、PLC 编程工具与电气原理图做进一步分析。
⚠️ 别把 840D 的经验直接搬到 828D：840D/840D sl 的 700 000 起始位是 DB2.DBX180.0（由 FB1 的 MsgUser 参数决定可用区数），而 828D 用的是 DB1600。两者换算方法完全不同，照搬会算错位号。840D 的完整换算与自定义报警文本制作见 SINUMERIK 840D PLC 用户报警详解：700000 段报警号 → DB2 位地址换算。

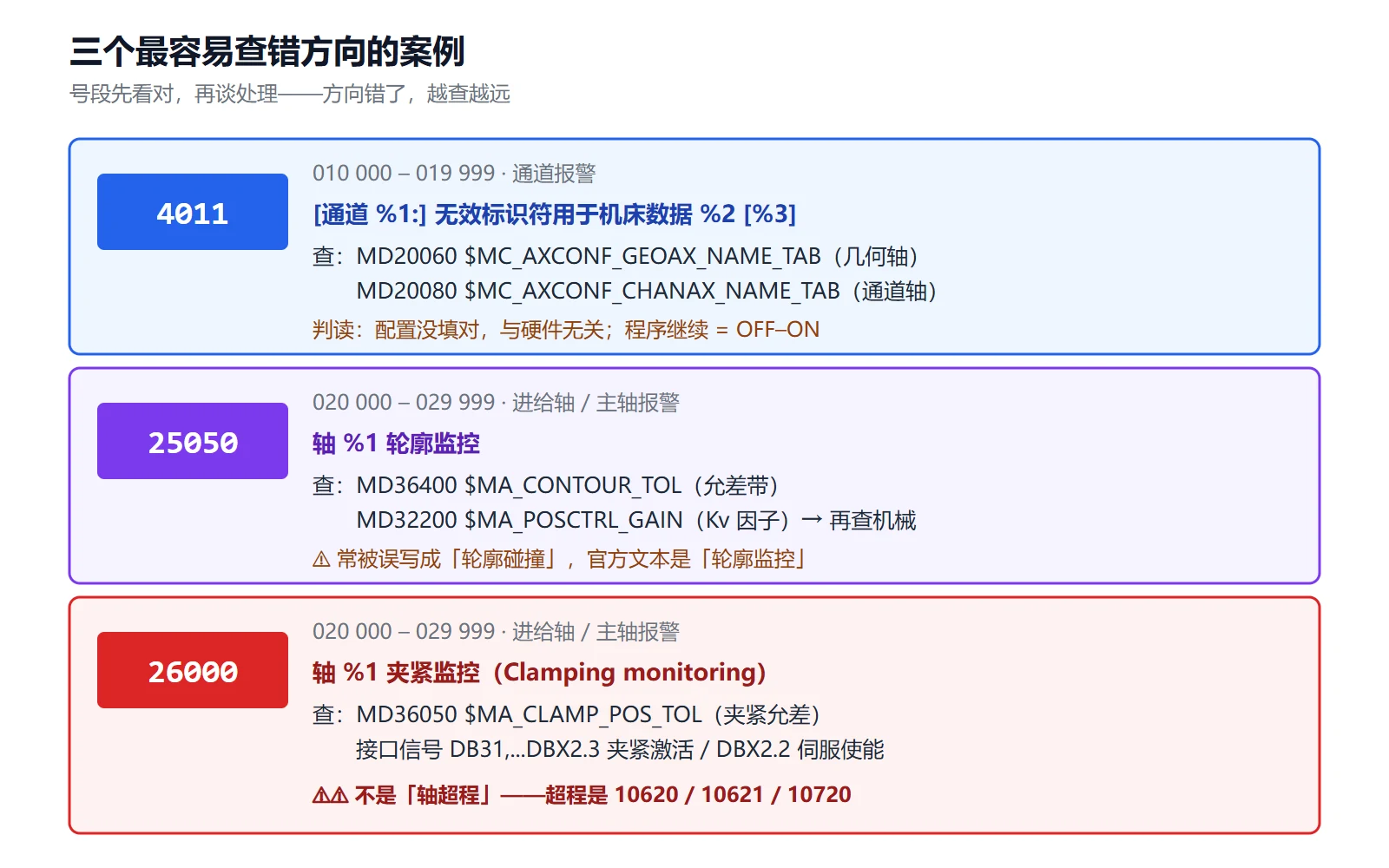

六、三个案例串讲：4011 / 25050 / 26000
6.1 4011 —— 通道轴名称不合语法
号段：010 000 – 019 999（通道报警）→ 一眼看出是通道配置问题，不是硬件故障。
官方报警文本：[通道 %1:] 无效标识符用于机床数据 %2 [%3]。在通道专属表中为几何轴和通道轴定义名称时，违反了标识符语法规则。规则只有三条：
- 标识符必须是 NC 地址字母（A、B、C、I、J、K、U、V、W、X、Y、Z），后面可带数字扩展；
- 标识符必须以任意两个大写字母开头，且不能含
$（为系统变量保留）； - 标识符不能是 NC 语言的关键字（例如
SPOS）。
处理：在报警显示的机床数据里按正确语法填写轴名——几何轴查 MD20060 $MC_AXCONF_GEOAX_NAME_TAB，通道轴查 MD20080 $MC_AXCONF_CHANAX_NAME_TAB。命名惯例是 X1 / Y1 / Z1 / SP1 / A1 这种”字母 + 序号”形式。
典型诱因：把一台机床的备份载入另一台机床，或载入 SinuTrain 仿真软件后，通道轴名表里出现 0 或空值——其余下标都填了值、唯独某一个是 0，一眼可辨。
程序继续：关闭 / 打开系统（OFF–ON）。
判读价值：4011 在 010000 段，属于”配置没填对”，和硬件无关。按【帮助】键时，系统会直接点名 MD20080——这就是第四步那个功能的实际用处。
6.2 25050 —— 轮廓监控
号段：020 000 – 029 999（轴 / 主轴报警）→ 一眼看出是轴的实际位置出了问题。
官方报警文本：轴 %1 轮廓监控。
原理：NCK 按内部模型，为每个插补点算出这一轴”应该达到的实际值”，再与真实反馈的实际值比较。两者之差超过 MD36400 $MA_CONTOUR_TOL（轮廓监控允差带）就报警，同时该轴按设定的制动斜度制动。
处理顺序（先机械、后参数）：
- 检查 MD36400 $MA_CONTOUR_TOL 是否设得过小；
- 检查位置控制器优化——MD32200 $MA_POSCTRL_GAIN（Kv 因子）：轴能否无过冲地跟随给定值，否则先改善速度环优化或降低 Kv；
- 改善速度环优化；
- 检查机械：运行是否顺畅、惯量是否过大。
程序继续：用复位键在本方式组的所有通道清除报警，重启零件程序。
⚠️ 常见误称：不少中文资料把 25050 写成”轮廓碰撞”。官方文本是轮廓监控——它监控的是”实际位置偏离模型”，不是”刀具撞上了工件”。
6.3 26000 —— 夹紧监控（不是”轴超程”）
号段：020 000 – 029 999（轴 / 主轴报警）。
官方报警文本：轴 %1 夹紧监控（Clamping monitoring）。
原理：被夹紧的轴被顶出了它的设定位置，允许的偏差由 MD36050 $MA_CLAMP_POS_TOL 定义。轴的夹紧由轴专用接口信号（DB31, … DBX2.3 夹紧过程激活）触发；NC 则根据轴的”伺服使能”状态判断轴是否被夹紧（DB31, … DBX2.2 = 0 即视为夹紧）。超差后该轴按 MD36610 $MA_AX_EMERGENCY_STOP_TIME 设定的制动斜坡停止。
处理：测出该轴相对设定位置的实际偏差，据此二选一——增大 MD36050 的允差，或从机械上改善夹紧（例如提高夹紧压力）。
⚠️⚠️ 这是全网流传最广的一处错误：很多”828D 报警代码速查表”把 26000 写成”轴超程”。官方《828D 基本功能手册》明确写着：夹紧允差超限时出现的报警是 26000「Clamping monitoring」。 真正的超程类报警在通道段：10620（运行中探测到将越过软件限位开关）、10621（轴已停在软件限位开关处，检查 MD36100 $MA_POS_LIMIT_MINUS / MD36110 $MA_POS_LIMIT_PLUS）、10720（编程轨迹碰撞软限位）。把 26000 当超程查，会一路查到限位开关和挡块上去，完全跑偏。
七、写在最后
号段表里最该记住的三条：
- 2 开头的五位数（20000–29999）是轴的事——先查机械、伺服优化、编码器反馈与夹紧。
- 2 开头的六位数（200000–299999）是驱动的事——去掉前导 2 换 F/A 去查 SINAMICS。
- 7 开头的六位数是机床厂的事——西门子没有文本，问机床厂要报警清单，828D 查 DB1600（不是 840D 的 DB2）。
本篇是“号段规则 + 该找谁”的索引页。如果你手里已经有一个具体报警号，直接查 SINUMERIK 828D 报警代码一览表（中文）（NC / PLC / SINAMICS F 代码三区对照）；如果是上电就报、系统起不来，看 SINUMERIK 828D 报警 2000/2001：PLC 生命信号监控；如果是数据丢了、参数全没了，看 SINUMERIK 828D/802D 数据丢失恢复。日常高频报警的原因确认与处理步骤，见 SINUMERIK 828D 报警排查：8 类高频报警。
FAQ
828D 报警号怎么看出来源？
看号段的前几位即可定位子系统：000 000 – 099 999 是 NCK 报警（一般 / 通道 / 轴与主轴 / 安全集成 / 循环 / 功能），100 000 – 199 999 是 HMI 报警（130 000 – 139 999 为机床厂 OEM 自定义），200 000 – 299 999 是 SINAMICS 驱动报警（去掉前导 2 换 F/A 可在 SINAMICS S120 列表手册中查到更详细说明），300 000 – 399 999 是驱动与 I/O 报警，400 000 – 699 999 是系统侧 PLC 报警，700 000 – 799 999 是机床厂自定义用户报警（828D 实际为 700 000 – 700 247）。另外 1000 – 1019 与 1160 是系统故障报警，官方手册明确不展开，出现应联系西门子技术支持。
700000 报警是什么意思？
700000 段是机床制造商自定义的用户报警，不是西门子预定义的系统报警。西门子只提供号码区间，报警文本和含义由机床厂编写，通常映射刀库、刀架、润滑泵、冷却泵、卡盘、尾架、转台、档位等外围设备的故障。828D 提供 248 个 PLC 用户报警（700 000 – 700 247），对应接口信号 DB1600.DBX0.0 – DB1600.DBX30.7；排查时应拿机床厂的报警清单或电气原理图，由报警号找到对应梯形图位，再看该位由哪些条件驱动。注意 840D/840D sl 的起始位是 DB2.DBX180.0，两者不能照搬。
报警按【帮助】键能看到什么？
在报警列表里把光标移动到那条报警号上，按操作面板的【帮助】键，系统会显示该报警的原因与排除方法，很多时候会直接点名需要检查的机床数据（例如 4011 的帮助文本会指向几何轴与通道轴的机床数据 MD20060 / MD20080）。它的优势是文本与你的系统软件版本完全一致，不需要联网、不需要翻 PDF，站在机床前就能拿到官方口径。
