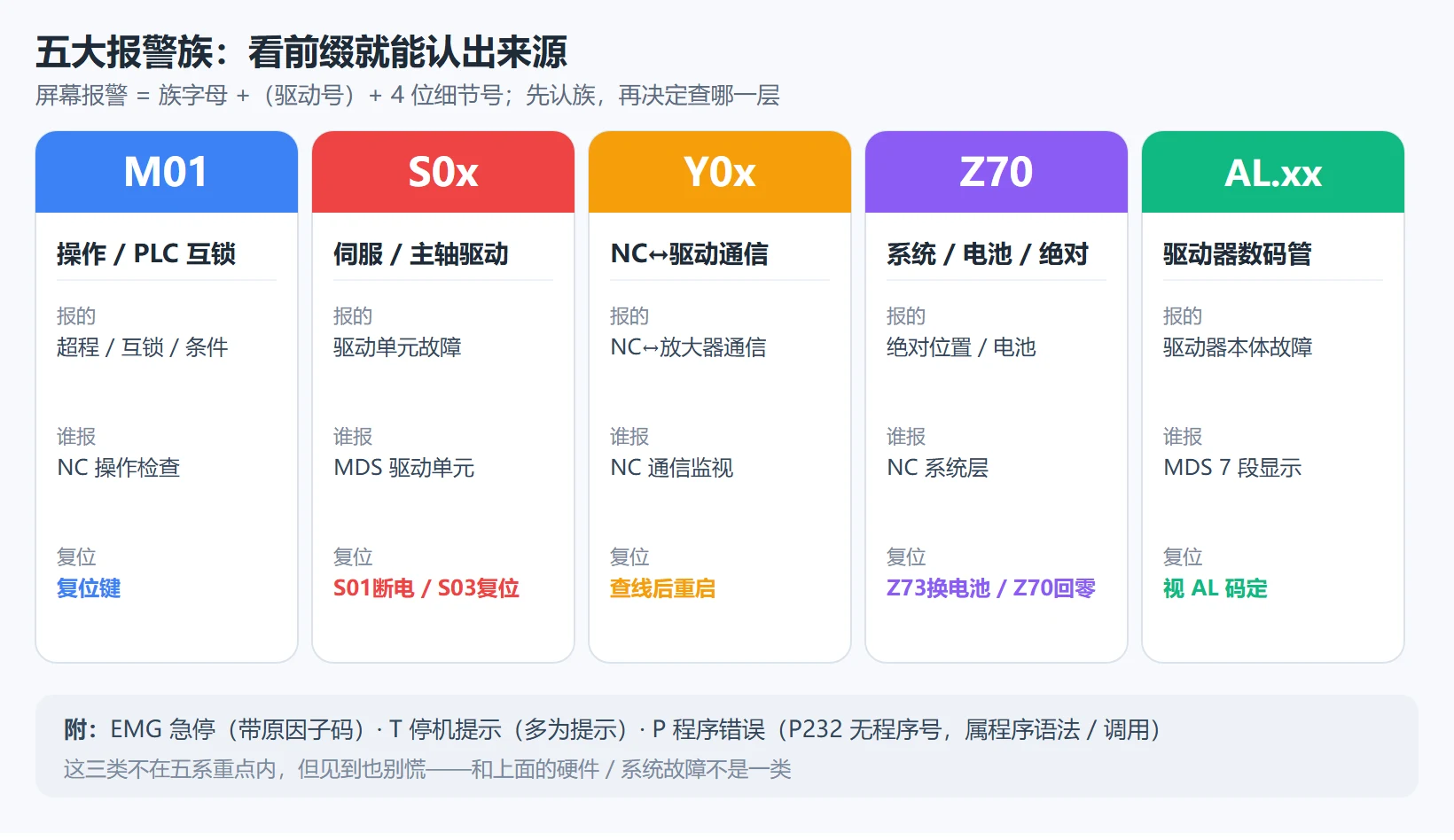

一、五大报警族速览：这条报警归谁管
三菱 M80/M70 的报警不是一堆随机数字，而是按”来源”分了族。屏幕上常见的报警长这样：S01 0032、Z70 0080、M01 0006、Y03 MCP、EMG PLC，以及驱动器数码管上的 AL 32。学会”看前缀认族”，你还没开电柜就知道该查哪一层。
三菱 M80/M70 五大报警族与责任归属
| 族 | 屏幕前缀 | 报的是什么 | 谁报的（信息源） | 典型复位 |
|---|---|---|---|---|
| 操作 / PLC 互锁 | M01 000x | 操作条件不满足、PLC 互锁、超程 | NC 侧的操作 / PLC 检查 | 复位键（先解除条件） |
| 伺服 / 主轴驱动 | S01 S02 S03 S04 | 伺服或主轴驱动单元检测到的故障 | 对应的 MDS 驱动单元 | S01 断电重启；S03 复位键 |
| NC↔驱动通信 | Y02 Y03 | NC 与伺服放大器之间的通信 | NC 通信监视 | 查线 / 重插后重启 |
| 系统 / 电池 / 绝对位置 | Z70 Z71 Z73 | 绝对位置、后备电池、系统数据 | NC 系统层 | Z73 换电池；Z70 需回零 |
| 驱动器数码管 | AL.xx | 驱动器本体故障（MDS 放大器 7 段上） | MDS 驱动单元 | 视 AL 码，多数断电重启 |
| （附）急停 | EMG xxx | 急停链路断开，带原因子码 | PLC 急停逻辑 | 解除急停原因 |
小提醒：还有
T族（停机提示）和P族（程序错误，如 P232 无程序号）不在本文五系重点内。见到不必慌——T 多为提示性，P 是程序语法 / 调用问题，与上表五族的硬件 / 系统故障不是一类。

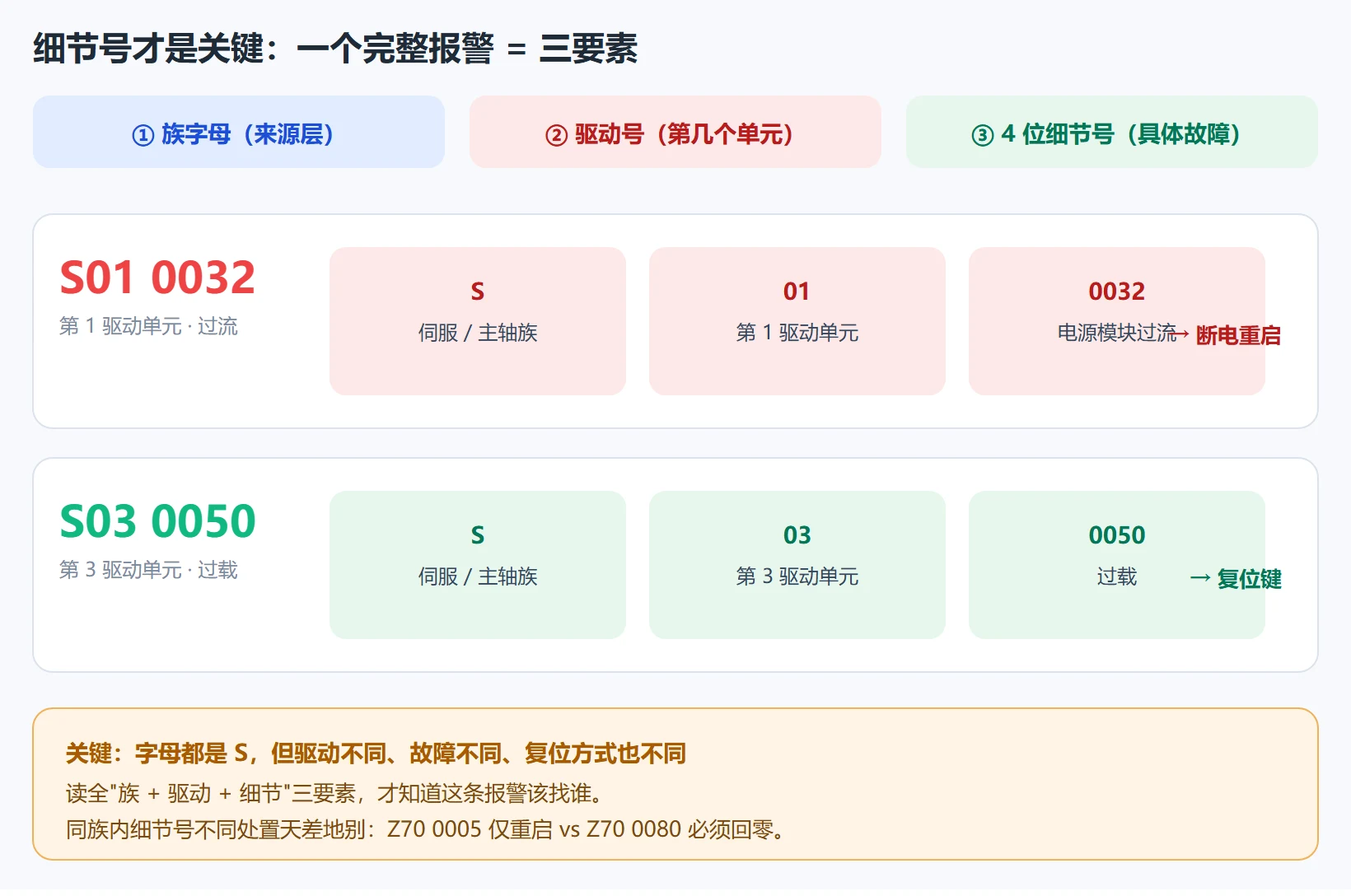

二、细节号才是关键：S01 0032 与 S03 0050 完全不是一回事
一个完整的伺服 / 系统报警由三要素组成，缺一不可：
- 族字母（M / S / Y / Z / AL）—— 告诉你故障来自哪一层；
- 驱动单元号（S 后面的 01 / 02 / 03…）—— 告诉你第几个驱动单元出了问题（伺服与主轴共用 S 族，靠这个号码区分）；
- 4 位细节号（0032 / 0050 / 0052…）—— 告诉你具体是什么故障。
现场最常见的两个误区：
- 误区 A：只记”这是 S 报警”。错。S01 和 S03 的复位方式都不同（见第三节）。
- 误区 B：只记”0032″。错。0032 这个细节号的含义只在 S 族内一致；换到别的族就完全不是这回事。
本文标题那句话就是反例：
S01 0032= 第 1 驱动单元 · 电源模块过流 · 需要断电重启，且不要反复复位（会烧毁临界功率模块）S03 0050= 第 3 驱动单元 · 过载 · 原因消除后复位键即可
两者字母都是 S，但驱动不同、故障不同、复位方式也不同——”这条报警该找谁”必须读全三要素。
进阶一层：同一族内，细节号不同，处置天差地别。以 Z70 为例（下一节详述）：
Z70 0005= 绝对位置参数已恢复，断电重启即可Z70 0080= 绝对位置数据已丢失，必须重新建立零点（回零）才能运行
只看”Z70″会严重误判。所以 4 位细节号才是真正的”故障身份证”。
细节号的”分段”规律：多数三菱报警的细节号前两位是大类、后两位是子码（如 Z70 的 0005 / 0080 / 0101 / 0106），但具体分段与含义随控制世代、驱动系列（MDS-A～MDS-E）而异，最终以你机床的《报警 / 参数手册》为准。本文给的是 M80/M70 常见规律，不能当全代通用字典。

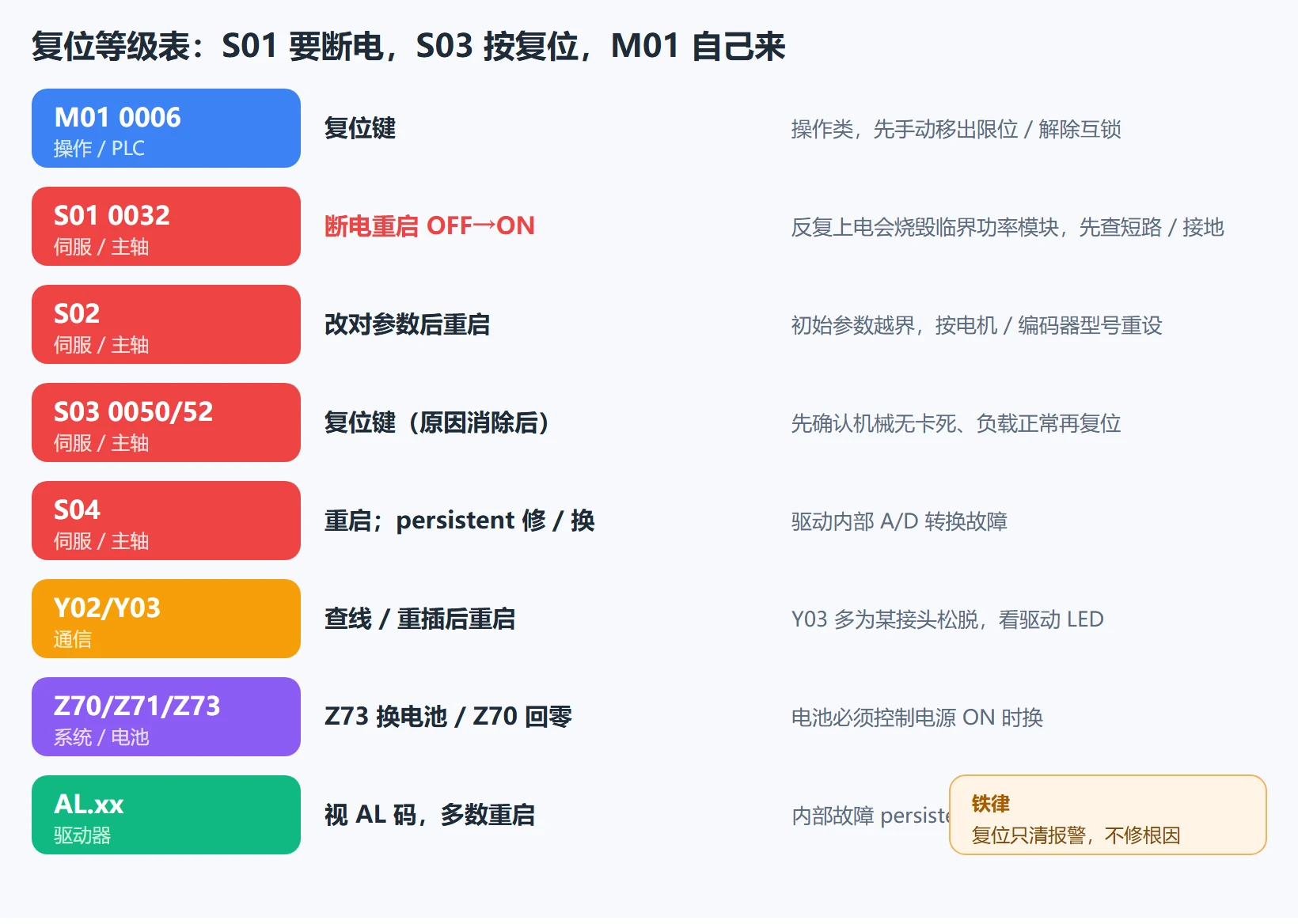

三、复位等级表：S01 要断电，S03 按复位，M01 自己来
三菱 M80 报警复位等级速查
| 族 / 典型码 | 复位方式 | 说明与禁忌 |
|---|---|---|
M01 0006 硬超程等 | 【复位】键 | 操作类，先手动移出限位 / 解除互锁再复位 |
S01 0032 过流等 | 控制电源断电重启（OFF→ON） | 反复上电会烧毁临界功率模块，先查短路 / 接地 |
S02 初始参数错误 | 改对参数后断电重启 | 参数越界，按电机 / 编码器型号重设 |
S03 0050/0052 过载 / 误差 | 【复位】键（原因消除后） | 先确认机械无卡死、负载正常 |
S04 A/D 转换故障 | 断电重启；persistent 修 / 换驱动 | 驱动内部故障 |
Y02/Y03 通信 | 查线 / 重插光纤、确认驱动控制电后重启或复位 | Y03 多为某接头松脱 |
Z70/Z71/Z73 | Z73 换电池后正确上电即清；Z70 需回零 | 电池必须通电时换 |
AL.xx 驱动器 | 视 AL 码；多数断电重启 | 内部故障 persistent 需修 / 换驱动 |
铁律：复位只是”清报警”，不修根因。S01 0032 反复复位 = 拿功率模块冒险；S03 0052 反复复位 = 掩盖机械卡死。先查原因，再复位。若你的报警源于伺服参数越界（S02 类），请回到三菱伺服参数设置核对初始值。

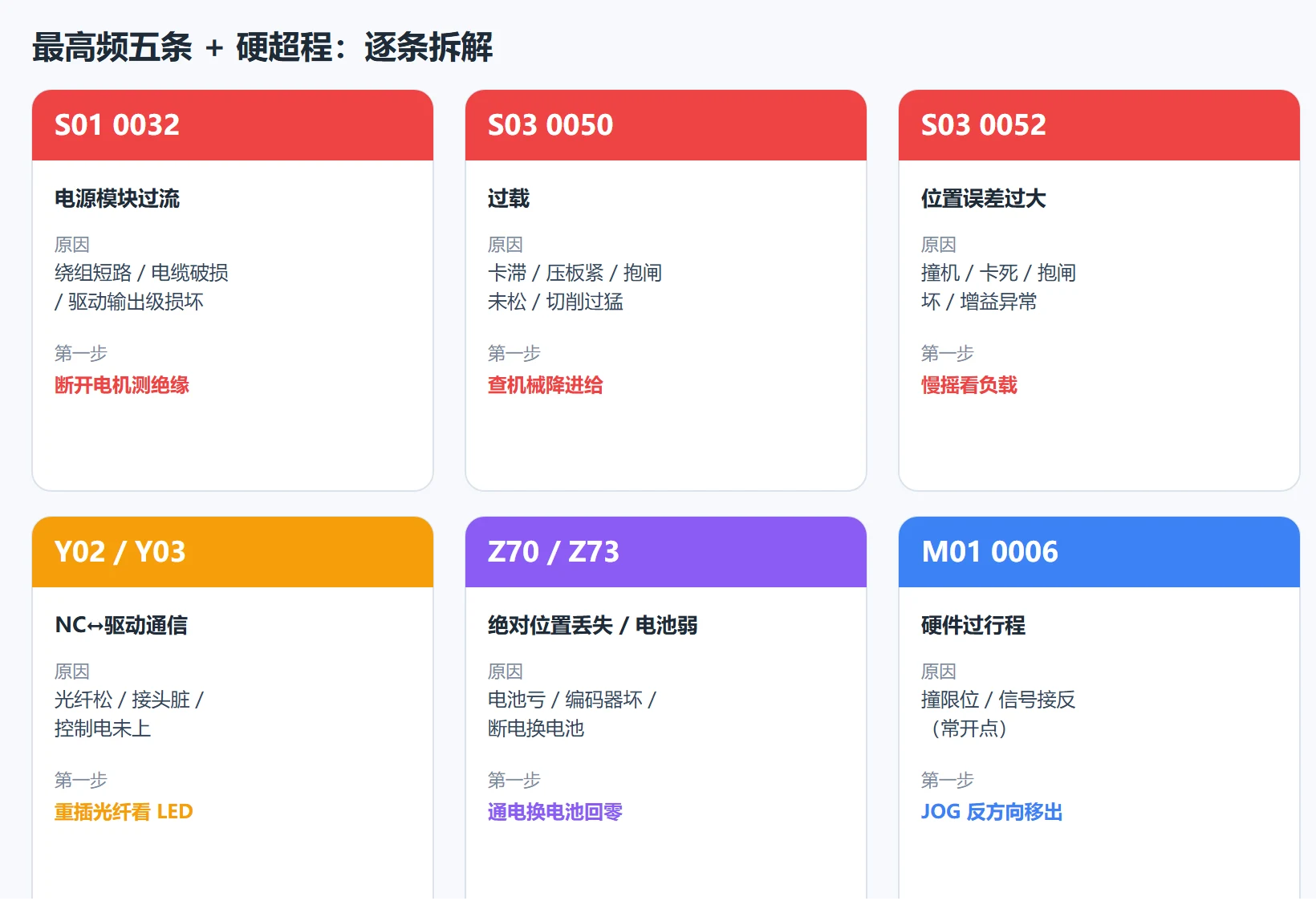

四、最高频五条逐条拆解
三菱 M80 五条最高频报警拆解
| 代码 | 含义 | 常见原因 | 第一步 |
|---|---|---|---|
S01 0032 | 电源模块过流 | 电机绕组短路、动力电缆破损、驱动输出级损坏 | 断开电机测绝缘；不要反复上电 |
S03 0050 | 过载（持续超额定电流） | 机械卡滞、压板过紧、铁屑堆满、立轴抱闸未松、切削过猛 | 查机械 / 润滑 / 抱闸，降进给 |
S03 0052 | 位置误差过大 | 撞机、机械卡死、抱闸故障、增益异常 | 慢速手轮摇轴看负载，确认无卡 |
Y02/Y03 | NC↔驱动通信（Y03 = 驱动未识别） | 光纤松脱、接头脏、驱动控制电未上、轴号错 | 重插光纤、看驱动 LED、确认上电顺序 |
Z70/Z73 | 绝对位置丢失 / 电池弱 | 后备电池亏电、编码器故障、断电换电池 | 通电换电池；Z70 必须回零 |
这五条里，
S01 0032、Z70、Y02/Y03的详细处置流程与 AL 码对照，见姊妹篇《三菱 M80 常见报警处理与 AL 驱动码对照》。两篇互补：本文讲”怎么读任意一条报警”，那篇讲”具体某条怎么修”。
五、Z70/Z71/Z73 与绝对位置丢失：通电换电池的规矩
Z70/Z71/Z73 这组几乎都追溯到绝对编码器的后备电池。三者的递进关系，也是处置顺序：
Z73电池电压下降警告：位置数据还在，机床能跑。这是你便宜处理的窗口期。Z71绝对位置检测器报警：电池电压掉太多，位置数据已不可信。Z70绝对位置数据丢失 / 非法：系统不再信任存储位置，不回零不能生产。
Z70 常见子细节号与处置
| 子码 | 含义 | 是否需回零 |
|---|---|---|
Z70 0005 | 绝对位置参数已恢复 | 否，断电重启即可 |
Z70 0080 | 绝对位置数据已丢失 | 是，重新建立零点 |
Z70 0101 | 绝对位置错误（伺服报警 25） | 是 |
Z70 0106 | 绝对位置错误（伺服报警 E3） | 是 |
🚨 换电池的规矩（全网最容易踩的坑）：必须在控制电源接通（ON）的状态下更换绝对编码器电池。原因是位置数据靠电池保持，断电拔电池 = 主动丢弃位置数据；换完若出 Z70，必须重新绝对位置设定（回零），机床才能正常回零与加工。计划性维护时按手册周期换，别等报警出来再换。若已出现 1037 参数错误，通常还需从备份恢复参数并立即换电池。
旋转轴（转台）的 Z70 不能仅靠”输入参数数据”解除，必须做零点初始化——这是手册明确写的例外，别按直线轴经验套。急停链路本身的问题（EMG）则另看三菱 M80 急停 EMG 排查。
六、M01 0006 硬超程：手动脱离限位后如何复位
M01 0006 = 硬件过行程（H/W stroke end）：过行程功能生效（输入信号为 OFF）且有轴处于过行程状态。要区别于 M01 0007（软件行程限位 S/W stroke end）。
复位步骤：
- 把方式切到手动（JOG）；
- 朝限位反方向慢速移动该轴，使其脱离硬件限位开关；
- 确认超程信号线无断线、限位开关无损坏；
- 按【复位】键清除报警。
现场特例：有时各轴根本没动却报 0006，常见原因是极限开关信号被接成了常开点（系统规定应常闭），或信号地址参数（如
#2073/#2074/#2075/#1226）设置不对。这属于接线 / 参数问题，不是真撞限位——别硬摇轴。
七、MDS 驱动数码管 AL 报警与 NC 侧报警的对应
S01 在 NC 屏幕上通常只是”驱动侧有 AL 码处于激活状态”的提示，真正的故障码在 MDS 放大器的 7 段数码管上，以 AL.xx 形式呈现。所以看到 S01，必须去读驱动器上的 AL 码再行动。
MDS 驱动器 AL 码与 NC 侧报警对应
| AL 码 | 含义 | NC 侧常见表现 |
|---|---|---|
AL 10 | 欠压（DC 母线） | S 报警 / 不能运行 |
AL 20 | 无反馈信号（编码器） | S 报警、位置误差 |
AL 24 | 接地故障 | S01 类过流 / 接地 |
AL 25 | 绝对位置丢失 | Z70（对应伺服报警 25） |
AL 32 | 电源模块过流 | S01 0032 |
AL 33 | 过压 | S 报警 |
AL 46 | 电机过热 | S03 过载类 |
AL 50 | 过载（持续） | S03 0050 |
AL 52 | 位置误差过大 | S03 0052 |
AL 34/36 | NC↔驱动通信错误 | Y 系列 |
注意：AL 码与 NC 的 S 细节号不是 1:1 同号（AL 32 对应过流，NC 上表现为 S01 0032 一类），具体交叉对照以手册报警列表为准。读完 AL 码，逐条处置细节见姊妹篇。
八、各代差异提醒：MELDAS 64/65/66 与 M7/M8 不通用
三菱数控跨代很多，报警码的家族划分一致，但细节号的具体含义与各代子码会漂移：
- 老一代 MELDAS（M60/M70 时代的 MDS-A/B/C）与 M70/M80（MDS-D/E/EH）的 AL 码、S 细节号并不全通用；
- 主轴驱动、绝对位置检测器的报警细节随驱动系列（MDS-A～MDS-E 及后续）变化；
- 同一代号在不同机床厂（OEM）的 PLC / 用户报警（700000 段）更是机床厂自定义，西门子（此处指三菱）不提供文本。
📌 所以本文是 M80/M70 的常见规律速查，不是全代字典。上电看到陌生代号，第一动作是翻开你这台机床的《M800/M80/E80 Series Alarm/Parameter Manual》或机床厂报警手册核对，再动手。代码随世代与驱动系列而异，以现场手册为最终权威。
最后更新：2026-10-23
FAQ
三菱 S01 0032 是什么意思？
S01 0032 是三菱 M80/M70 的伺服驱动报警：字母 S 表示伺服 / 主轴驱动族，01 是第 1 驱动单元号，0032 是细节号，含义为”电源模块过流”（供电单元电流过大）。常见原因是电机绕组短路、动力电缆破损或驱动输出级损坏。处置第一项是断开电机测绝缘、查接地，不要反复上电复位——反复给电可能彻底烧毁已临界状态的功率模块。清除方式通常是控制电源断电重启（OFF→ON）。
三菱 Z70 报警怎么解决？换电池要开机吗？
Z70 是绝对位置数据丢失 / 非法，几乎都追溯到绝对编码器的后备电池。解决分两步：第一，必须在控制电源接通（ON）的状态下更换电池——断电换电池等于主动丢弃位置数据，会触发 Z70；第二，换电池后若仍报 Z70（子码 0080 / 0101 / 0106），必须重新建立零点（绝对位置设定）机床才能回零加工，子码 0005 则断电重启即可。Z73 只是电池弱警告、位置还在，是便宜处理的窗口；Z71 是检测器报警需换电池查线。
S01 和 S03 报警复位方式有什么不同？
复位等级不同：S01 类（如 0032 过流）需要控制电源断电重启（OFF→ON）才能清除，因为多为驱动侧硬件故障；S03 类（如 0050 过载、0052 位置误差过大）在原因消除后按【复位】键即可清除，多为过载 / 通信 / 安全类。但要注意，复位只清报警不修根因——S01 0032 反复复位会拿功率模块冒险，S03 0052 反复复位会掩盖机械卡死，都应先查原因再复位。
