一、先说清：M80 的”梯形图”是 CNC 内的 PLC，不写进 ROM 断电就没

三菱 M80 / M800 是数控系统，但它里面带一个内嵌 PLC（序列程序 / 梯形图），负责机床侧 IO、刀库、手轮、外部轴使能这些逻辑。这个梯形图不是写到外置 PLC 盒子，而是写进 CNC 本体的存储器里——通常是”内藏 RAM”做运行区，”Flash ROM / IC 卡”做断电保持区。

所以写梯形图要分两步看：先写进 RAM 让它跑起来，再”转 ROM”把它固化下来。只写 RAM、不转 ROM，一次断电梯形图就没了，开机 PLC 不运行，机床直接趴窝。

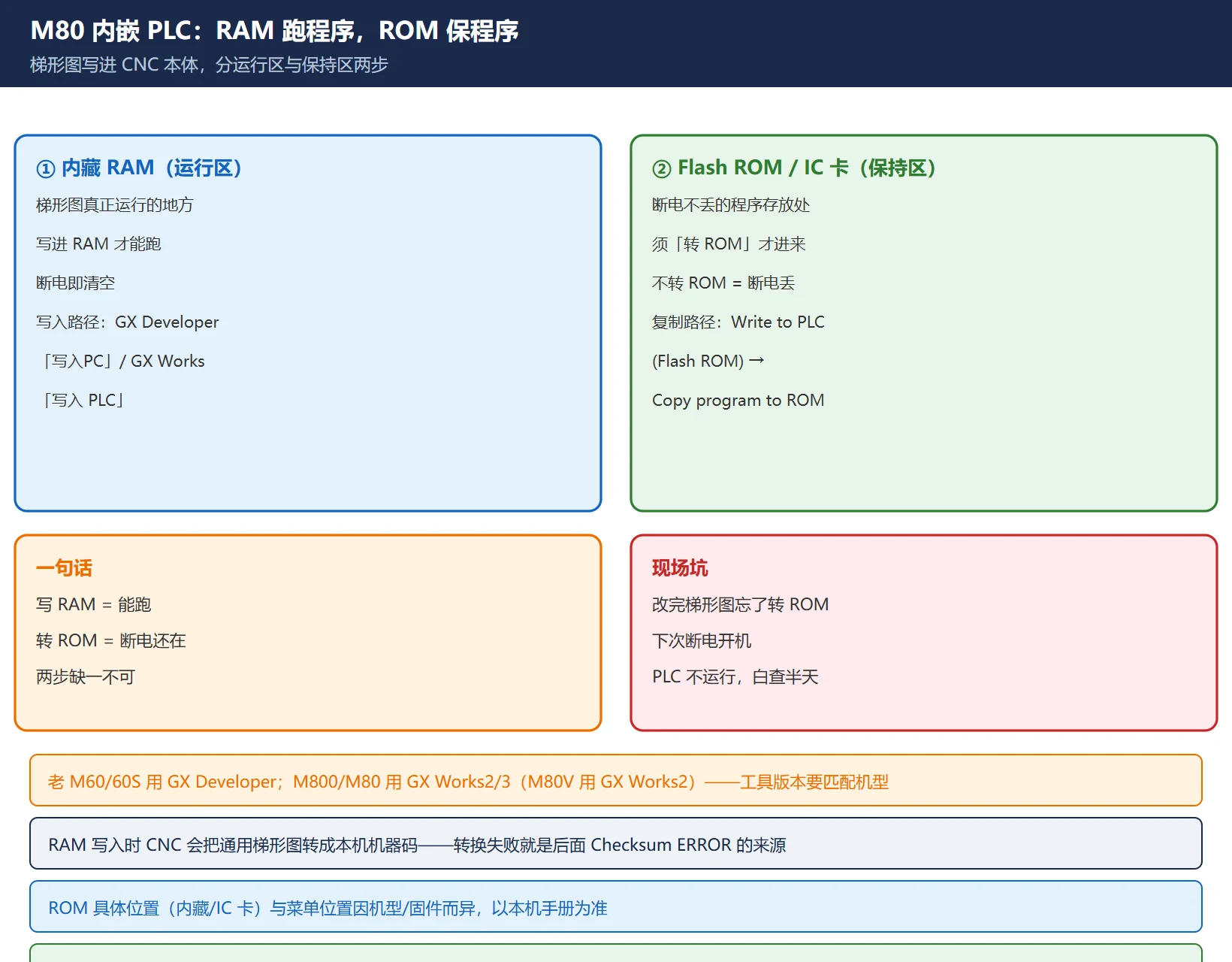

三菱 M80 CNC 内嵌 PLC：RAM 运行区与 ROM/IC 卡保持区的关系

工具版本先说在前：用户常提”GX Developer”，但老 M60 / 60S 系列才主用 GX Developer；M800 / M80 系列一般用 GX Works2 / GX Works3（M80V 用 GX Works2）。工具版本要和机型、固件匹配，否则握手或转换会失败。下面两条流程都给，以本机手册为准。

二、写入流程：从 GX Developer / GX Works 把梯形图写进 CNC

M60 / 60S 系列（GX Developer）

在 GX Developer 里：[Online] → [写入PC]（写进 CNC）。
在”文件选择”选项卡里选要写入的梯形图文件，点 [执行]。
注意：”对象存储器”里只有”内藏 RAM”有效；不要去设”文件选择”以外的选项卡（元件数据 / 程序 / 程序通用 / 按程序分类）。

M800 / M80 系列（GX Works2 / GX Works3）

在 GX Works2/3 里：[在线] → [写入 PLC]，选 PLC 程序 / 参数，执行写入 CNC 的内藏 RAM。
写入过程中，CNC 侧会把通用梯形图转换成本机固有的梯形图机器代码——这一步就是后面 Checksum ERROR 的高发点。

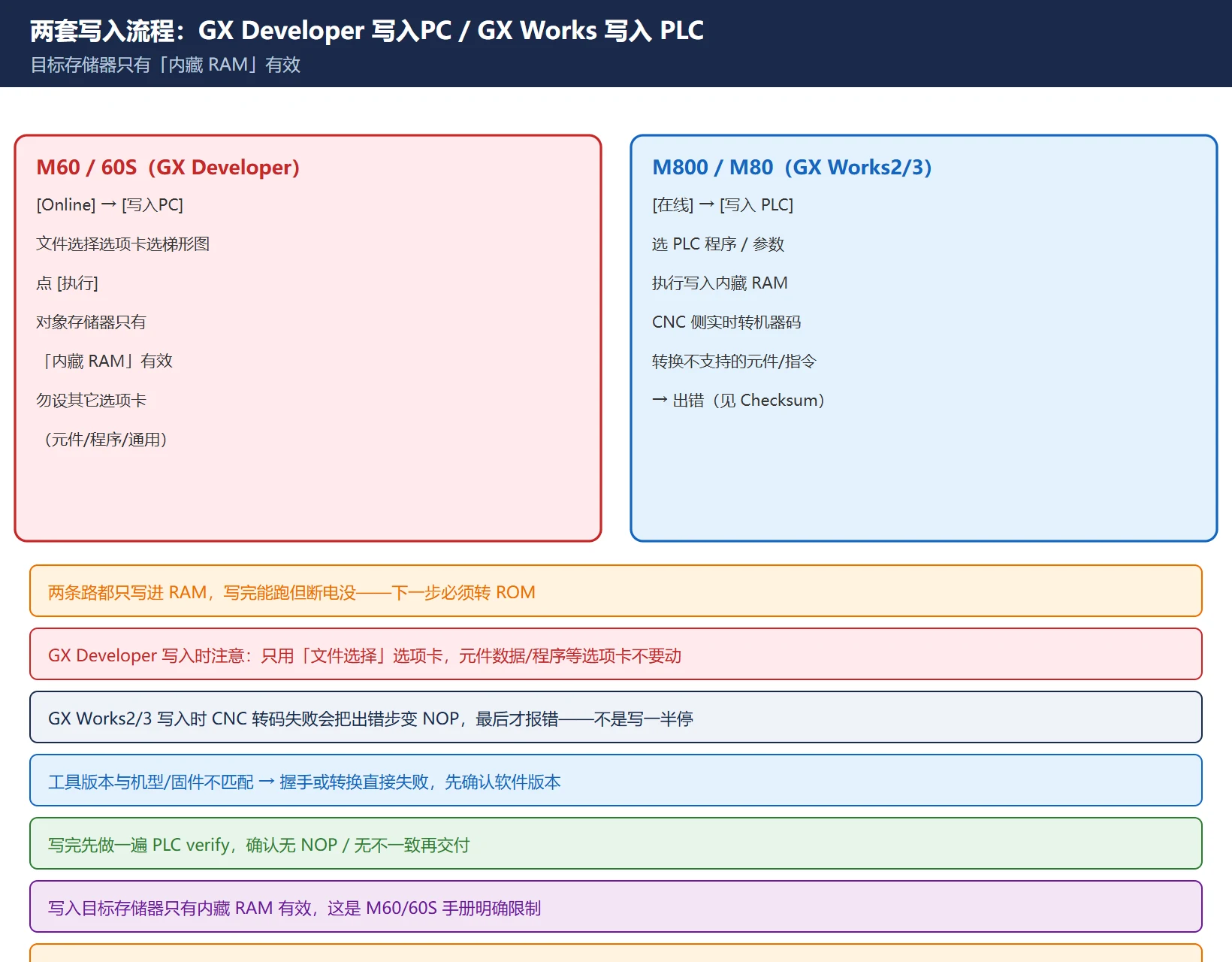

三菱 M80 梯形图写入 CNC 的两套流程：GX Developer 写入PC 与 GX Works2/3 写入 PLC

三、为什么必须”转 ROM”——只写 RAM 断电丢

写进 RAM 只是让 PLC 这次上电能跑。要断电不丢，必须把 RAM 里的程序复制到 ROM。

M80 手册给出的”转 ROM”路径（GX Developer 侧）：

[Online] → [Write to PLC (Flash ROM)] → [Copy program memory data into ROM]
注意：Target 里只有 “IC Card (ROM)” 有效（具体以本机手册/诊断为准）。
点 [执行] → [Yes] 后会有警告对话框——一旦点 OK，CNC 内 ROM 里的旧 PLC 程序会被覆盖/删除，执行前务必确认。

M800 / M80 在 GX Works2/3 里也有对应的”写入 ROM / 复制程序存储器数据到 ROM”操作，含义一样：把运行区固化到保持区。

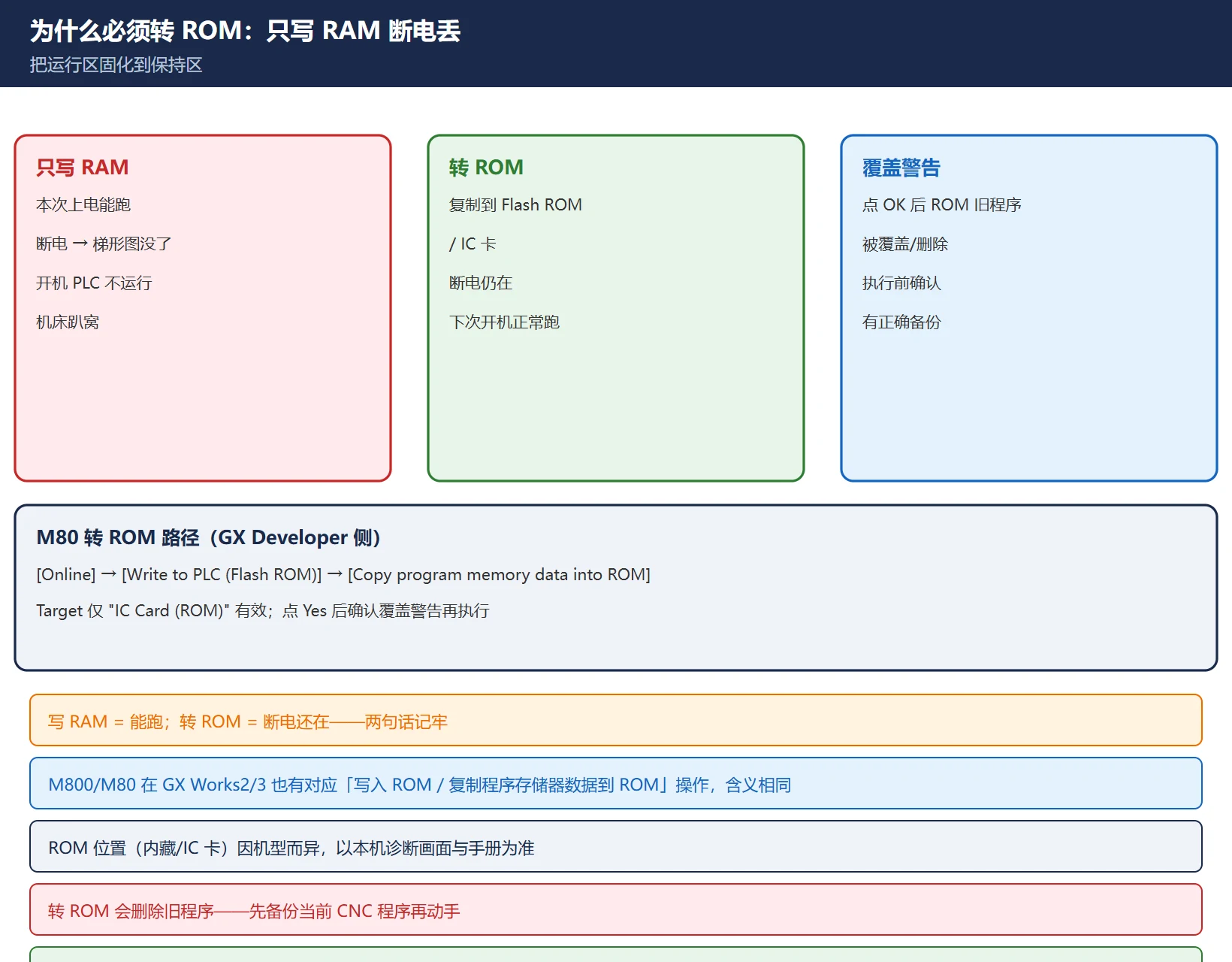

三菱 M80 转 ROM 固化：RAM → Flash ROM / IC 卡，否则断电丢失

一句话记：写 RAM = 能跑；转 ROM = 断电还在。现场改完梯形图，很多人忘了最后一步转 ROM，下次断电开机就”PLC 不运行”，白查半天。

四、Checksum ERROR 是什么：转换错误把出错步变 NOP

最典型的 Checksum ERROR 来自转换错误，不是内存坏了：

现象：GX Developer 往 CNC 写梯形图后，弹出”修正前的程序与登录程序不同“的对话框；在 PC 端”文件选择”选项卡打开那个出错文件，标题栏会显示 WARNING : Checksum ERROR!! 。
根因：你的梯形图用了 M60/60S/M80 不支持的元件或指令格式。CNC 侧把它转成本机机器码时，把出错的步转成了 NOP 代码，然后才转发完、最后报错。
危险：在这种状态下让 PLC 运行，CNC 侧会直接出错、跑不起来。
🚨 千万不要在 GX Developer 里”读取”发生转换错误的那个梯形图文件——里面可能混进了非预期的数据，读了再写会非法操作，越修越乱。

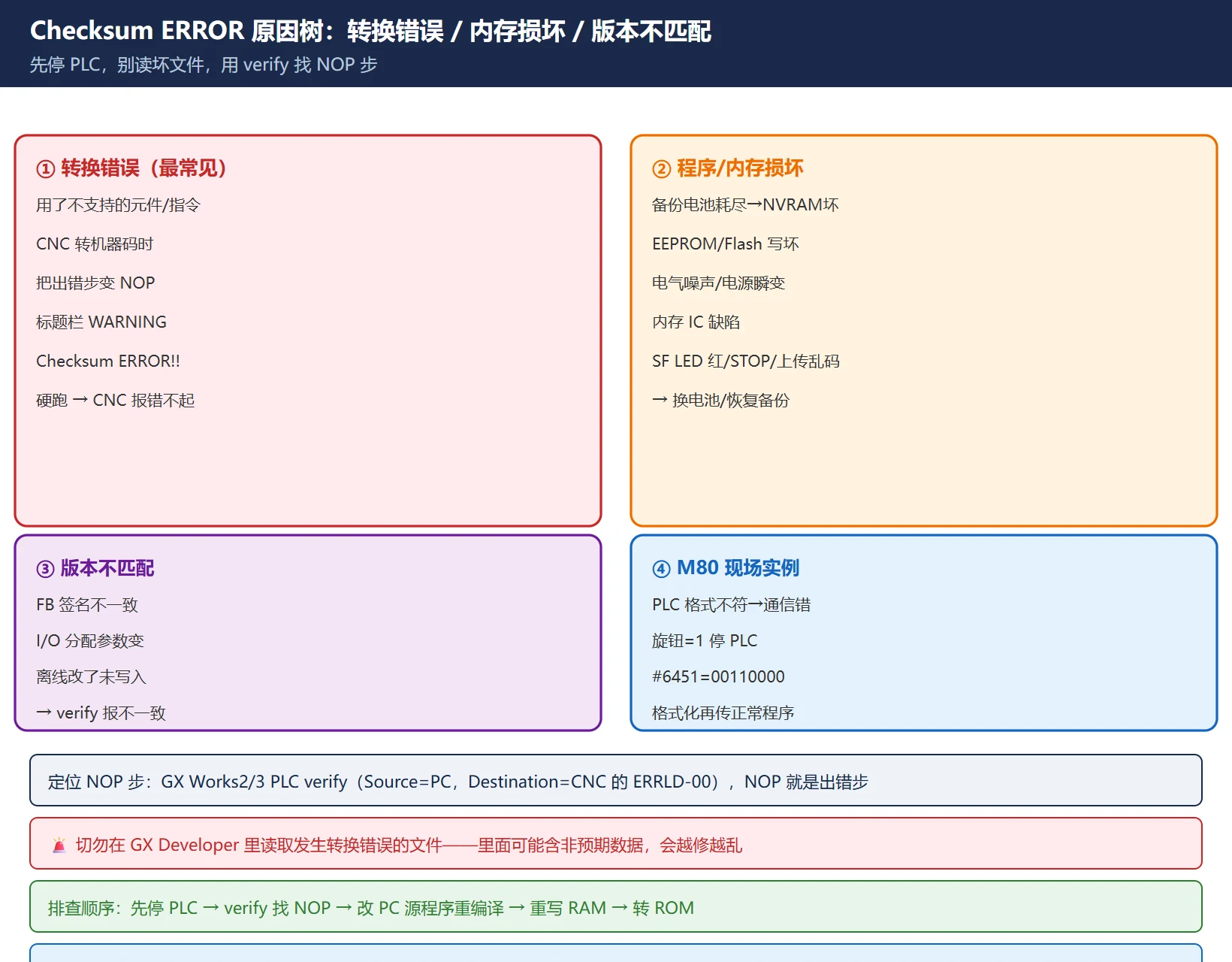

三菱 M80 Checksum ERROR 原因树：转换错误→NOP、内存损坏、版本不匹配

确认出错步的方法：用 PC 比较（GX Developer）或 PLC verify（GX Works2/3）功能。GX Works2/3 里 Verify Source 选你 PC 侧的梯形图，Verify Destination 选 CNC 侧名为 ERRLD-00 的错误文件；不一致的地方双击打开，CNC 侧显示为 NOP 指令的就是转换出错的步——改 PC 侧源程序里对应的元件/指令，重新编译转换即可。

五、Checksum ERROR 的其它根因：程序损坏 / 版本不匹配 / 电池

除了转换错误，还有几类也会顶出校验类报错：

程序 / 内存损坏：备份电池耗尽 → NVRAM 数据损坏；EEPROM/Flash 写周期耗尽；电气噪声或电源瞬变在写入时把数据写坏；内存 IC 缺陷。表象是 SF LED 常红、显示 CHECKSUM ERROR / 故障码、停在 STOP 模式、上传看到乱码或缺失的逻辑块。
校验不匹配（verify 报不一致）：离线项目有还没写进 CPU 的本地修改（结果全 PC only）；PLC 侧程序来自另一台设备（PLC only）；FB 签名不一致——CPU 里的 FB 是用不同版本的 FB 库写的；I/O 分配参数不匹配（基板插槽变了）。
M80 现场实例：有台 M80 故障和 PLC 通信有关，原因是”不符合格式的 PLC 程序”引起通信错误。处理是 NC 系统旋钮拨到 1 让 PLC 停止、设 #6451=00110000 解除 PLC 程序影响，再把 PLC 程序格式化后传送正常程序，系统恢复。

六、现场排查顺序：先别读坏文件，用 verify 找 NOP 步

先停 PLC：出现 Checksum ERROR，把 NC 旋钮拨到 1（或 STOP），别让坏程序继续跑；切勿在 GX Developer 里读取那个出错文件。
定位 NOP 步：打开 GX Works2/3 的 PLC verify（Source=PC 侧梯形图，Destination=CNC 侧 ERRLD-00），或 GX Developer 的 PC 比较，双击不一致处——NOP 指令就是转换失败的步。
改源程序：找到出错步用的”不支持的元件/指令格式”，在 PC 侧工程里改掉，重新编译、转换（F4）。
重写入：先写 RAM，确认能运行，再转 ROM 固化。
内存损坏类：若是电池/Flash 问题，先换备份电池、从离线备份恢复程序；必要时换 CPU 模块。
回校：写入后做一遍 PLC verify，确认无 NOP、无不一致再交付。

七、安全提醒与备份（转 ROM 前先有备份）

写 ROM 会覆盖/删除 ROM 里的旧 PLC 程序，动手前确认 CNC 当前程序已备份、且你手上是正确版本。
定期把梯形图工程备份到 PC（.gxw / .gx3 / .fxp，含注释文件），别只存在 CNC 里。
保持备份电池电压（正常 > 2.7V），电池耗尽是 NVRAM 损坏、校验和报错最常见的根因。
操作遵守机床厂安全规范（LOTO），PLC 程序改动影响整机 IO 安全链。
M80 具体的 ROM 位置（内藏 / IC 卡）与”转 ROM”菜单位置因机型/固件而异，以本机诊断画面和三菱手册为准。

常见问题

只写 RAM 不转 ROM，断电会丢吗？

会。写进 RAM 只是本次上电能跑；不转 ROM（复制到 Flash ROM / IC 卡），断电后梯形图就没了，开机 PLC 不运行。改完梯形图记得最后一步”转 ROM”固化。

Checksum ERROR 能直接忽略吗？

不能。转换错误类的 NOP 步，硬跑会让 CNC 侧报错起不来；内存损坏类的会直接停在 STOP 模式。正确做法：先停 PLC、别读坏文件，用 GX Works2/3 的 PLC verify（找 ERRLD-00 里的 NOP 步）或 GX Developer 的 PC 比较定位出错元件/指令，改 PC 侧源程序重编译再写。
