一、先纠正一个流传很广的错误：iTNC530 换电池不会丢程序和机床参数
现场最常听到的焦虑是：”换电池会不会把程序搞没了？”——对海德汉 iTNC530 这类控制，答案是否定的：你存在机床里的加工程序、机床参数、刀具表、零点偏置，全部躺在硬盘（或 CF 卡）里，跟那颗纽扣电池没关系。
真正会丢的只有一小块”电池缓冲 RAM/CMOS”里的东西：实时时钟（RTC）、PLC 保持型标志位（Merker）、以及刀补运行缓存。而这些，只要在换电池时不让它彻底断电失压，就丢不了。
下面把架构、型号、操作、差异、备份一次讲清。先把本文相关的海德汉专题放这儿：测头标定见 1664，TCH PROBE 测刀循环见 1813。

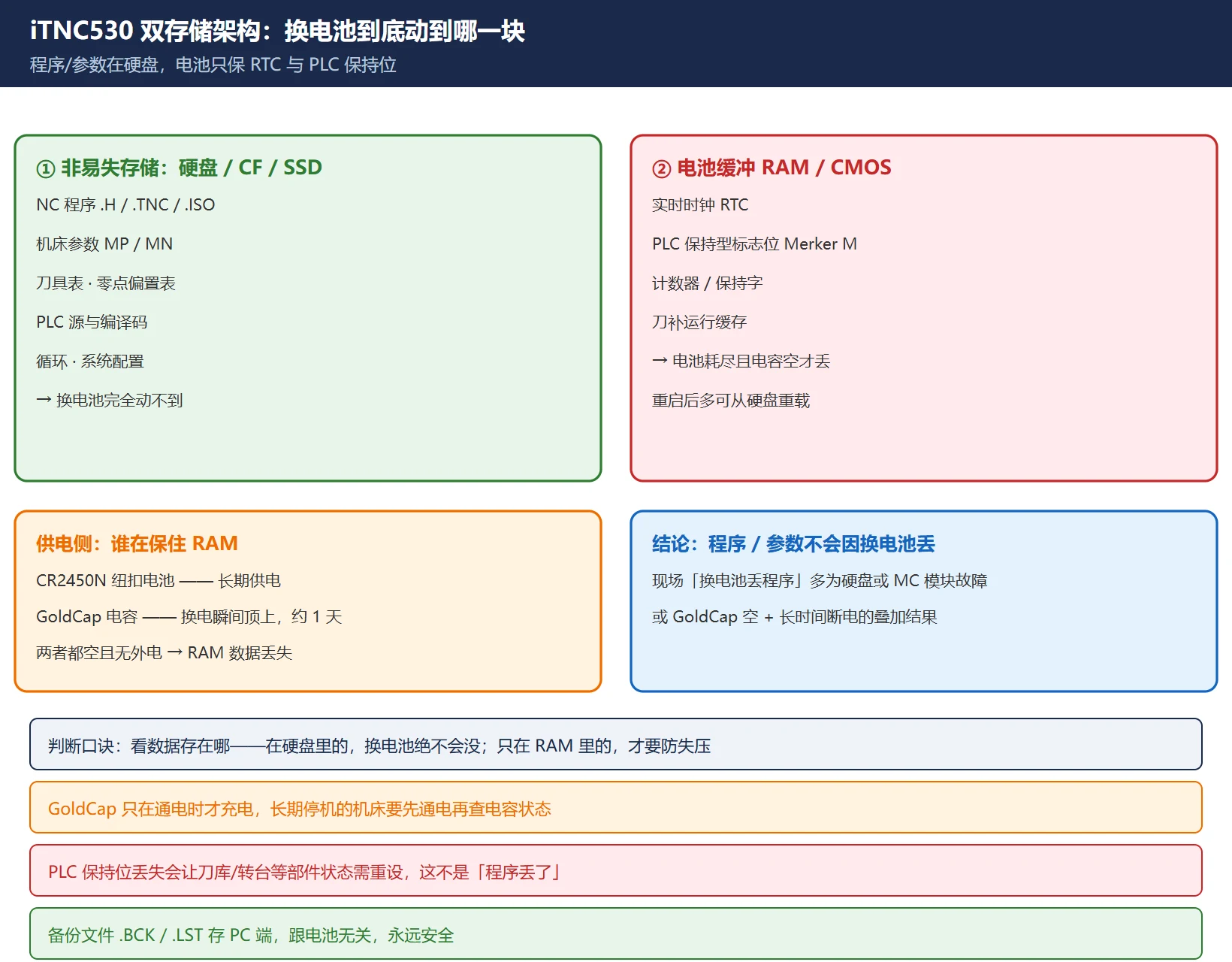

二、iTNC530 双存储架构：电池供电 RAM vs 硬盘/CF
理解”丢什么”的前提，是看清数据存在哪。iTNC530（以及 TNC 640 一代）是典型的双存储架构：
| 存储介质 | 物理位置 | 掉电是否丢 | 里面是什么 |
|---|---|---|---|
| 硬盘 / CF / SSD（非易失） | MC 422 上的内置硬盘，或存储模块 | 否 | NC 程序（.H/.TNC/.ISO）、机床参数 MP/MN、刀具表、零点偏置表、PLC 源与编译码、循环、系统配置 |
| 电池缓冲 RAM / CMOS（易失，靠电池+电容） | 主板，iTNC530 在 MC 422 背面靠近 RTC 电路处（U205 一带），由纽扣电池 + GoldCap 电容供电 | 是（电池耗尽且电容没电时） | 实时时钟 RTC、PLC 保持型标志位（Merker M）、计数器/保持字、刀补运行缓存 |
要点：程序、参数、刀具表永远在硬盘上，换电池动不到它们。电池失效最坏的结果是时钟归零、PLC 保持位掉、刀补缓存丢——这些重启后能重新载入或手动补，跟”程序没了”是两码事。

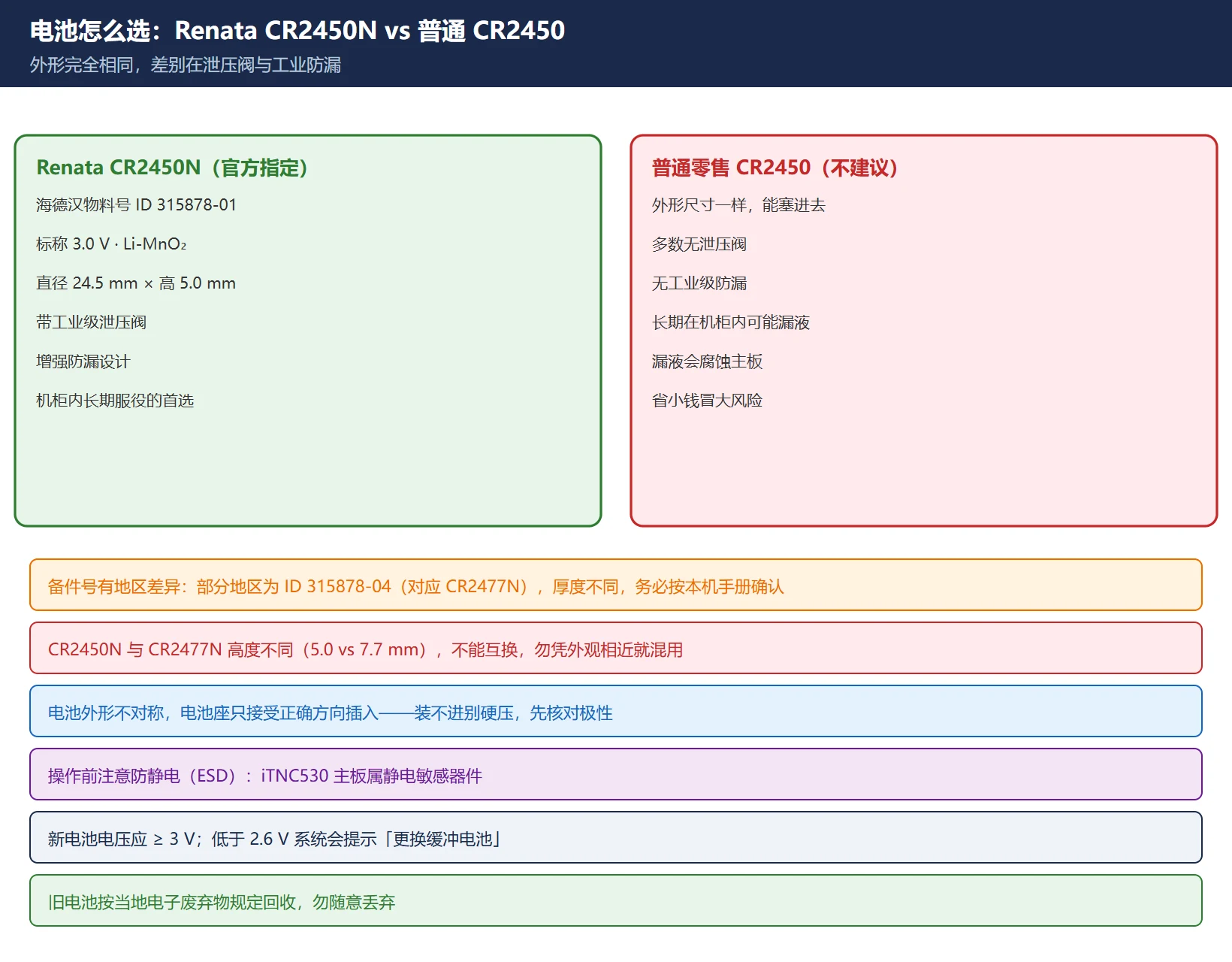

三、电池型号与选型：Renata CR2450N vs 普通 CR2450
海德汉官方手册指定的缓冲电池是 Renata CR2450N（海德汉物料号 ID 315878-01）。它不是随便一颗 CR2450 都能替。
| 项目 | 规格 |
|---|---|
| 型号 | Renata CR2450N（海德汉 ID 315878-01） |
| 标称电压 | 3.0 V |
| 尺寸 | 直径 24.5 mm × 高 5.0 mm（与标准 CR2450 同外形） |
| 化学体系 | 锂二氧化锰 Li‑MnO₂ |
| 关键差异 | CR2450N 带工业级泄压阀、增强防漏设计；普通零售 CR2450 缺这套保护，长期在机柜里漏液会腐蚀主板 |
| 备件提醒 | 部分地区/批次备件号为 315878‑04（对应 CR2477N），厚度不同，务必按本机手册或海德汉服务确认，勿混用 |
结论：能买到原厂 Renata CR2450N（ID 315878‑01）就用它；退而求其次也要选带泄压阀的工业级 CR2450，别拿无牌普通 CR2450 顶替。

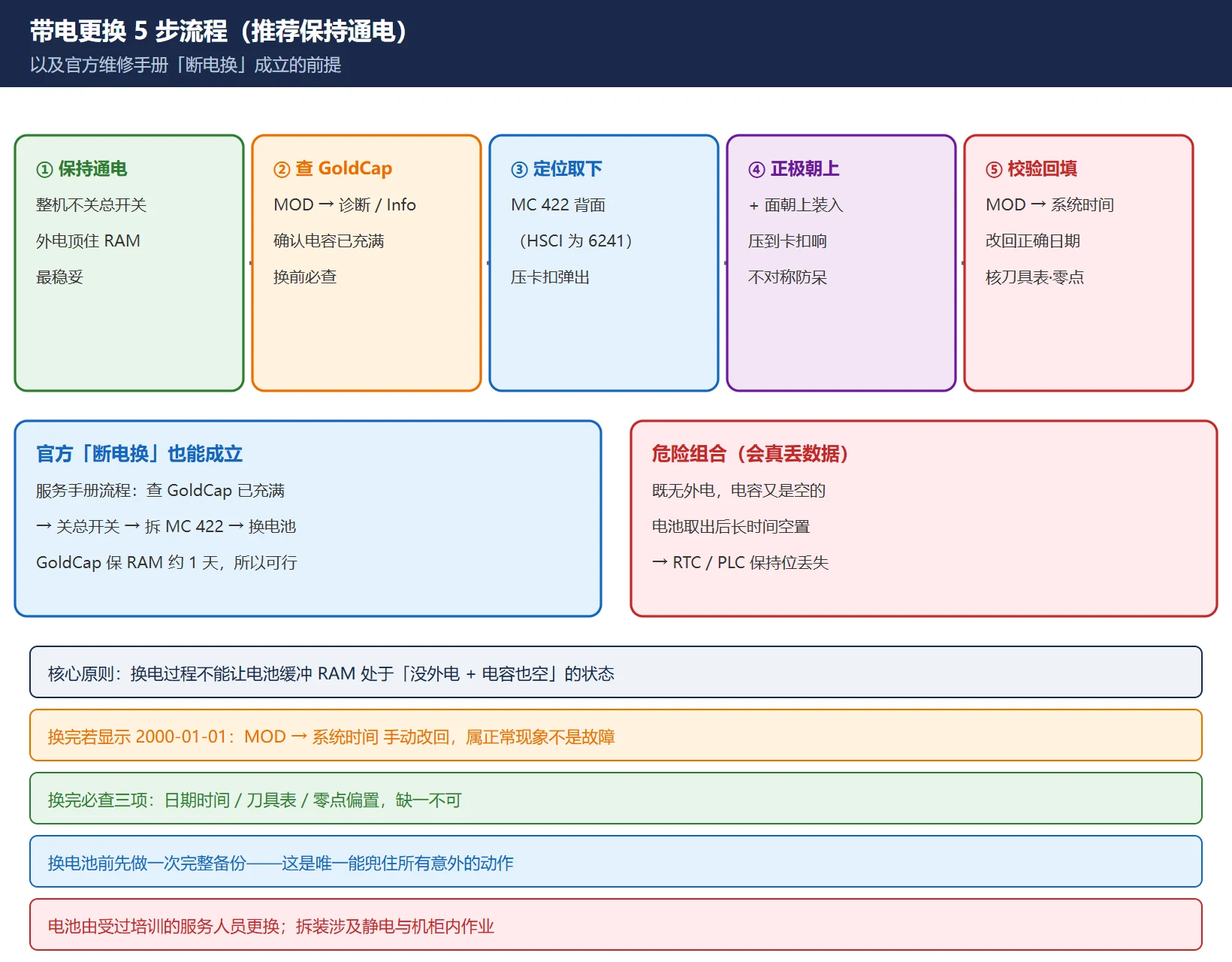

四、带电更换 5 步流程（推荐保持通电）
现场最稳妥的做法是整机不断电换电池——外部电源在，电池缓冲 RAM 就不会失压。
- 保持机床通电：整机不要关总开关，电池由外部供电维持。
- 查 GoldCap：MOD → 诊断/Info 菜单，确认缓冲电容（GoldCap）已充满。服务手册要求换前先查它——GoldCap 充满后，即便关机也能保 RAM 约 1 天。
- 定位并取下旧电池：iTNC530 的电池座在 MC 422（HSCI 版为 MC 6241）背面，靠近 RTC 电路；按下卡扣，旧电池弹出。
- 装入新电池：正极朝上，压入卡扣到位（电池不对称，只有一种装法）。
- RTC 校验 + 时间回填：开机若显示默认
2000‑01‑01，进 MOD → 系统时间 手动改回正确日期；并顺手核对刀具表、零点偏置。
关于”断电换”：海德汉维修手册的正式流程是”先查 GoldCap 已充满 → 关总开关 → 拆 MC 422 → 换电池”。因为 GoldCap 能保 RAM 约 1 天，”断电换”也成立，前提是你刚确认过 GoldCap 是满的。两种都安全，核心是别让电池缓冲 RAM 在既没外电、电容又空的状态下掉电。
五、换完必查 3 项
换完别急着走，三项确认：
- 日期时间：MOD → 系统时间，确认不是
2000‑01‑01。RTC 是唯一最容易因为电池/电容失压而丢的。 - 刀具表：核对刀长、刀半径是否正常；刀补运行缓存若丢了，会从刀具表重新载入，但数值要核对一眼。
- 零点偏置 / 参考点：若电池彻底失效发生在关机状态，PLC 保持型标志位（Merker）可能丢失，个别机床需要按机床厂要求重新设定刀库、转台等部件状态——这不是程序丢了，是”机床状态位”要重设。

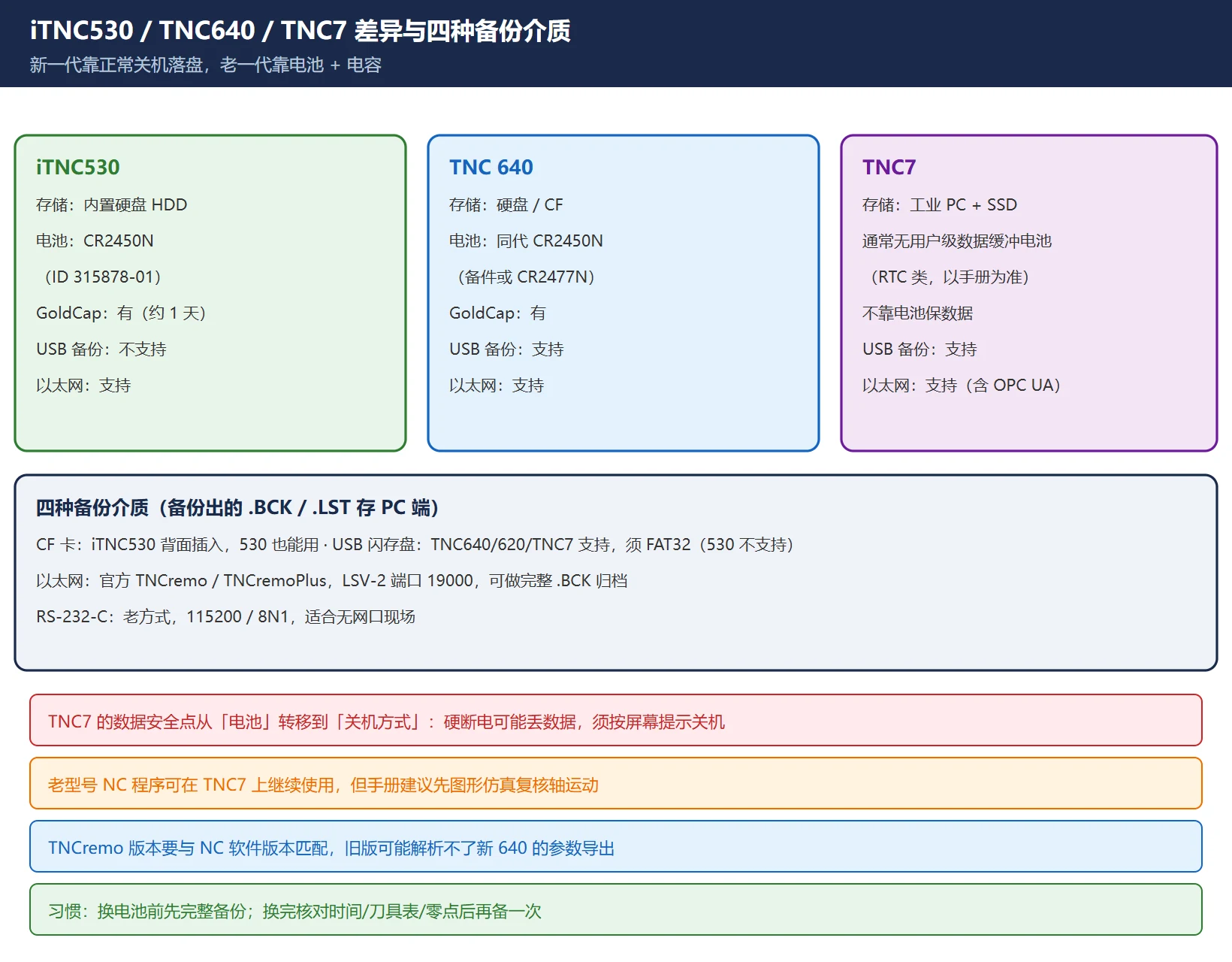

六、TNC530 / TNC640 / TNC7 的差异对照表
| 型号 | 程序/参数存储 | 缓冲电池 | GoldCap | USB 备份 | 以太网备份 |
|---|---|---|---|---|---|
| iTNC530 | 内置硬盘 HDD | CR2450N（ID 315878‑01） | 有（保 RAM 约 1 天） | 不支持（用 CF 卡） | 支持（TNCremo / TNCremoPlus，LSV‑2 端口 19000） |
| TNC 640 | 硬盘 / CF | 同代 CR2450N；备件或 CR2477N（ID 315878‑04），以本机手册为准 | 有 | 支持 | 支持（TNCremoPlus） |
| TNC7 | 工业 PC + SSD | 通常无用户级”数据缓冲电池”（RTC 类小电池，以手册为准） | 不适用——靠正常关机保存 | 支持 | 支持（TNCremoPlus，含 OPC UA） |
TNC7 是新一代工业 PC 架构，数据存 SSD、靠正常关机落盘；硬断电反而可能丢数据（手册明确：必须在屏幕提示后再关总开关）。所以它没有”换电池丢程序”的老问题，安全风险点从电池转移到了”非正常关机”。
七、参数备份四种介质（承接海德汉品类建设）
不管换不换电池，定期备份才是治本。海德汉支持四条备份通道（备份出的 .BCK/.LST 存 PC 端，跟电池无关，永远安全）：
- CF 卡：iTNC530 在背面插卡；MOD → Service → Data backup → Backup complete → CF card。最省事，530 也支持。
- USB 闪存盘：TNC 640 / 620 / TNC7 支持，盘须 FAT32；530 不支持 USB 备份，老实用 CF。
- 以太网：用官方 TNCremo / TNCremoPlus 软件，LSV‑2 协议（端口 19000），可做完整
.BCK归档（含MP/MN、刀具表、PLC、零点表等）。 - RS‑232‑C：老方式，115200 / 8N1，适合没有网口或 CF 的现场。
备份习惯建议：换电池前先做一次完整备份；换完核对时间/刀具表/零点后，再备一次，双保险。
常见问题
海德汉 TNC 换电池会不会丢加工程序？
不会。NC 程序、机床参数、刀具表都存在硬盘或 CF 卡里，与缓冲电池无关。电池只保 RTC 和 PLC 保持位这类小数据。
iTNC530 用什么型号电池？可以用普通 CR2450 代替吗？
官方指定 Renata CR2450N（海德汉 ID 315878‑01）。普通 CR2450 外形一样，但缺工业级泄压阀和防漏设计，长期漏液会腐蚀主板，不建议替。部分地区备件号为 315878‑04（对应 CR2477N），厚度不同，按本机手册确认。
换电池后时间变成 2000 年 1 月 1 日怎么办？
进 MOD → 系统时间 手动改回即可。若电池是在关机状态下彻底失效的，除了时钟，PLC 保持型标志位也可能丢失，需按机床厂要求重新设定刀库、转台等部件状态——这不算”程序丢了”。
最后更新：2026-10-26
