很多从 FANUC 转海德汉（HEIDENHAIN）TNC 的师傅，第一关就卡在”刀补在哪设”。FANUC 是在程序里写 G43 Hxx 调长度补偿、用 Dxx 调半径补偿；TNC 不一样——它把每把刀的几何数据（长度 L、半径 R、类型、寿命）全放进一张刀具表 TOOL.T，把”刀库每个套位装的是哪把刀”放进另一张刀库表 TOOL_P.TCH，系统自动按表生效，程序里只写 Txx + M6 换刀即可。
本文按 TNC 320 / 620 / 640 / iTNC 530 / TNC7 共用的”两张表”机制讲，具体软键名字和寿命监控的触发方式会因版本略有差异，文中已标注，动手前以本机版说明书为准。
一句话：刀的几何数据在 TOOL.T（每把刀一行），刀库的物理位置在 TOOL_P.TCH（每个套位一行，P0 永远是主轴），程序用
T 号 + M6换刀，长度和半径补偿由系统自动从 TOOL.T 取，不用写 G43。
一、海德汉 TNC 刀具管理是什么（和 FANUC 思路对比）
TNC 的刀具管理是”数据驱动”的：所有刀的信息集中在两张表里，程序和 PLC 都去读这两张表，而不是把补偿值硬写进每段程序。
| 对比项 | FANUC | 海德汉 TNC |
|---|---|---|
| 长度补偿 | G43 Hxx + 偏置号 | 系统自动读 TOOL.T 的 L 值 |
| 半径补偿 | Dxx + G41/G42 | 系统自动读 TOOL.T 的 R 值 |
| 刀库位置 | 参数/PLC 管 | TOOL_P.TCH 刀库表（P↔T） |
| 换刀指令 | Txx M6 | Txx M6（一致） |
核心区别：FANUC 的补偿值”挂在偏置号上、程序里显式调用”；TNC 的补偿值”挂在刀号上、换刀后自动生效”。所以 TNC 里你改了 TOOL.T 里某把刀的 L，下次换上这把刀就自动用新值。

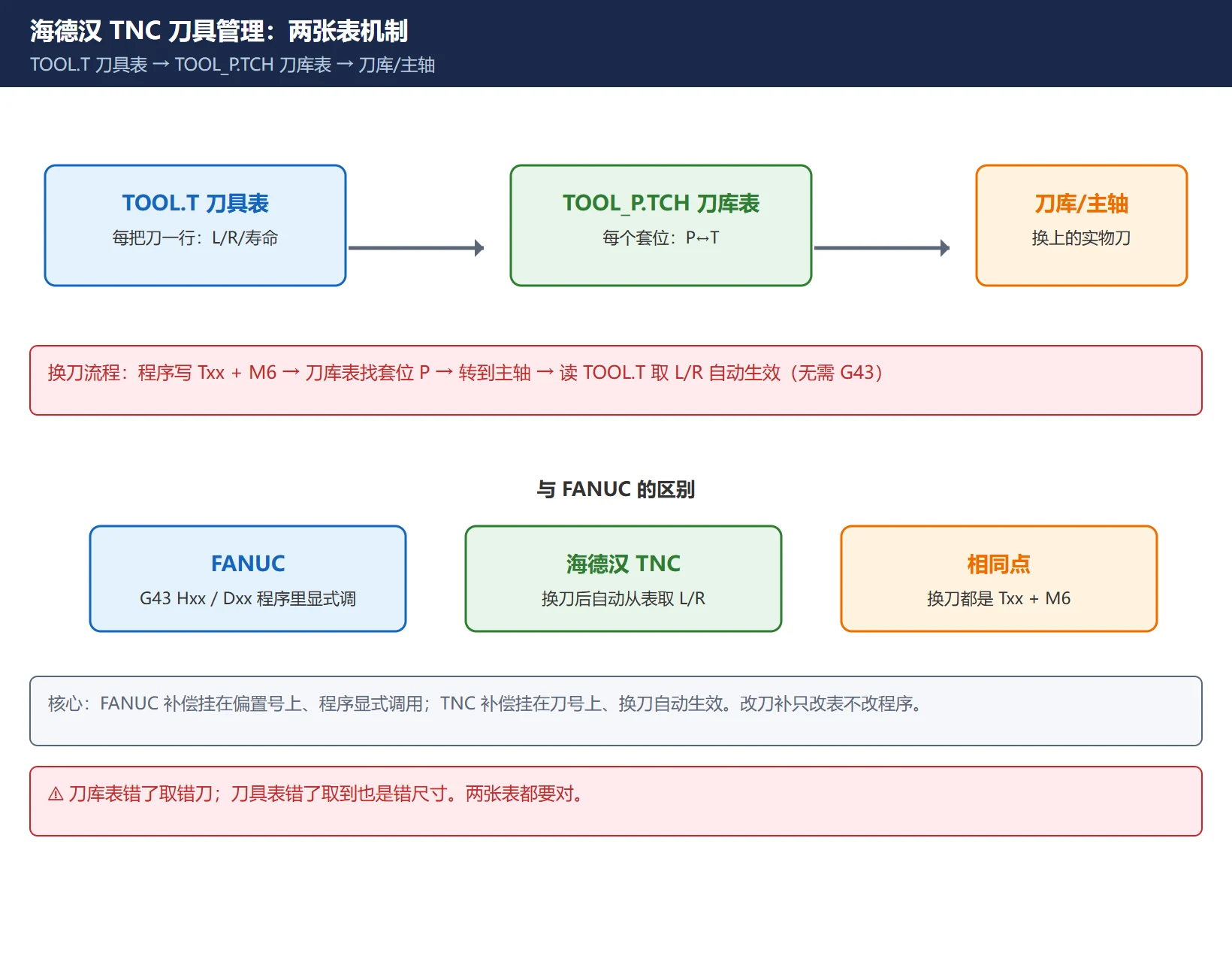

二、两个核心表：TOOL.T 刀具表 与 TOOL_P.TCH 刀库表
两张表都常驻在 TNC:\TABLE\ 目录（路径因版本可能略有不同，有些老版本刀具表叫 TOOL.T，刀库表叫 TOOL_P.TCH；TNC7 同样沿用手册名 tool_p.tch）。
- TOOL.T（刀具表）：每把刀一行，存这把刀的几何与寿命数据。行号 0 通常是占位行（不要删 0 行，否则表结构会坏）。
- TOOL_P.TCH（刀库表 / 套位表）：每个刀套一行，存”第几个套位（P）装的是哪把刀（T）”，以及这个套位是否禁用、是否固定、是否保留。
两者关系：换刀时系统先在 TOOL_P.TCH 里找”目标刀号 T 在哪个套位 P”，转刀库把那把刀送到主轴，再读 TOOL.T 里这把刀的 L/R 生效。刀库表错了，刀就取错；刀具表错了，刀装上也是错的尺寸。

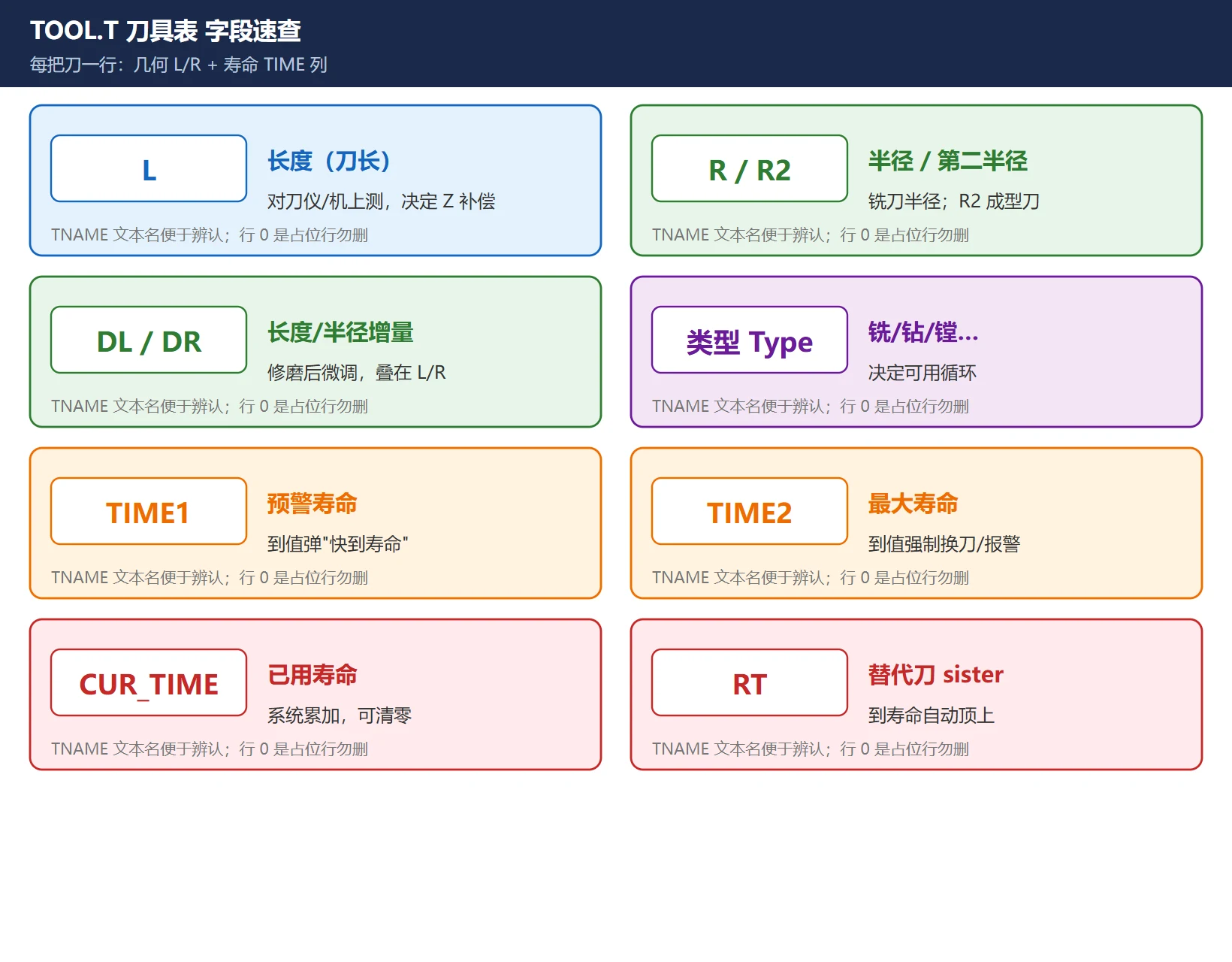

三、TOOL.T 里每个刀填什么（L 长度 / R 半径 / 类型 / 寿命）
在 TOOL.T 里，一把刀至少要填这几类数据（列名可能因版本略有差异，含义一致）：
表 1：TOOL.T 常用字段
| 字段 | 含义 | 现场备注 |
|---|---|---|
| T / 行号 | 刀号 | 程序里 Txx 调用的就是它 |
| TNAME | 刀具名 | 文本，便于辨认 |
| L | 长度（刀长） | 对刀仪测或机上测，决定 Z 向补偿 |
| R / R2 | 半径 / 第二半径 | 铣刀半径；R2 用于成型刀（如球刀另一向） |
| DL / DR | 长度/半径增量 | 修磨后的微调，叠在 L/R 上 |
| 类型 | 铣/钻/镗… | 决定可用循环 |
| TIME1 | 预警寿命 | 用到这个值弹”快到寿命” |
| TIME2 | 最大寿命 | 用到这个值强制换刀/报警 |
| CUR_TIME | 已用寿命 | 系统累加，可清零 |
| RT | 替代刀（sister） | 本刀到寿命后自动顶上的那把 |
填法要点：L 和 R 必须和实际刀具一致（用对刀仪测最稳）；阶梯刀/成型刀用到 R2、DL/DR；想做寿命管理就给 TIME1/TIME2 填上数，RT 写一把备用刀。
四、刀具长度 L 与半径 R 补偿怎么生效（不用 G43）
这是和 FANUC 最大的不同点，必须说清：
- TNC 没有
G43。换刀（Txx M6）后，系统自动把 TOOL.T 里这把刀的 L 当作长度补偿、R 当作半径补偿 接入当前加工。 - 程序里正常写轮廓和深度即可，刀长、刀径的修正都来自刀具表，改刀补只改表、不用改程序。
- 半径补偿的方向（左/右补）仍由程序里的
RL（左，相当于 G41）/RR（右，相当于 G42）决定，但补偿量取自 R。
经验：发现”尺寸整体偏一个刀长”或”侧面留量不对”，先查 TOOL.T 里这把刀的 L/R 有没有填错、有没有被 0 覆盖，而不是去改程序里的 Z 值——TNC 里 90% 的”刀补不对”是表填错，不是程序写错。

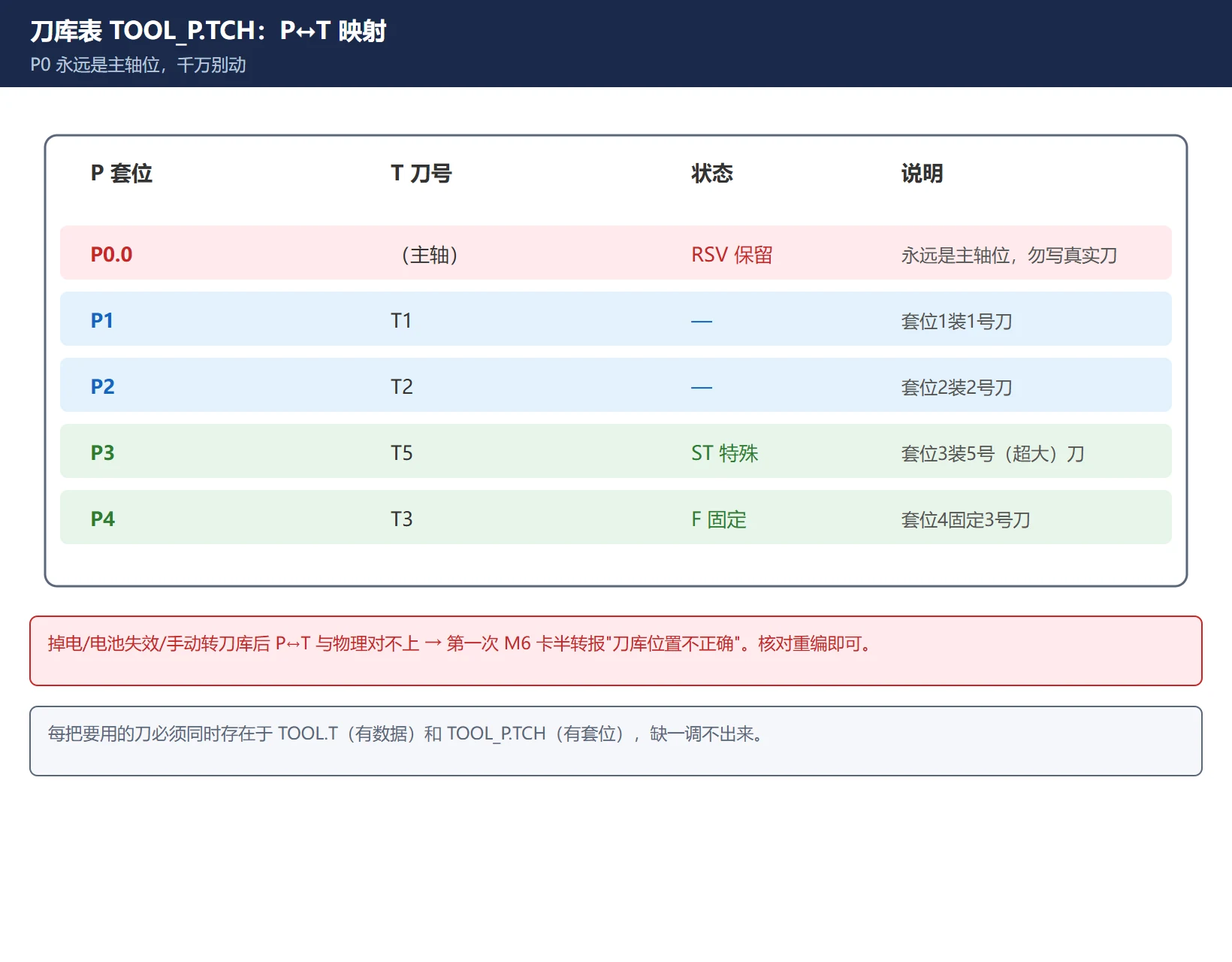

五、刀库表 TOOL_P.TCH 怎么编（P↔T 映射，P0=主轴）
TOOL_P.TCH 决定”刀库第几个套位装哪把刀”。每行核心三列：P（套位号）、T（刀号）、TNAME（刀名），还有状态位：RSV（保留套位）、ST（特殊刀/超大刀）、F（固定套位）。
关键规则：
- P0.0 永远是主轴位，不是刀库套位。把 P0 写成一把真实刀库刀会破坏”主轴清空逻辑”，换刀立刻 abort——千万别动 P0。
- 每把要用的刀，必须同时在 TOOL.T（有这把刀的数据）和 TOOL_P.TCH（有它的套位）里都有记录，缺一就调不出来。
- 如果机床掉电、电池失效或刀库被手动转动过，刀库表的 P↔T 和物理实际对不上，第一次
M6就会卡在半转、报”刀库位置不正确 / 换刀不可能”。

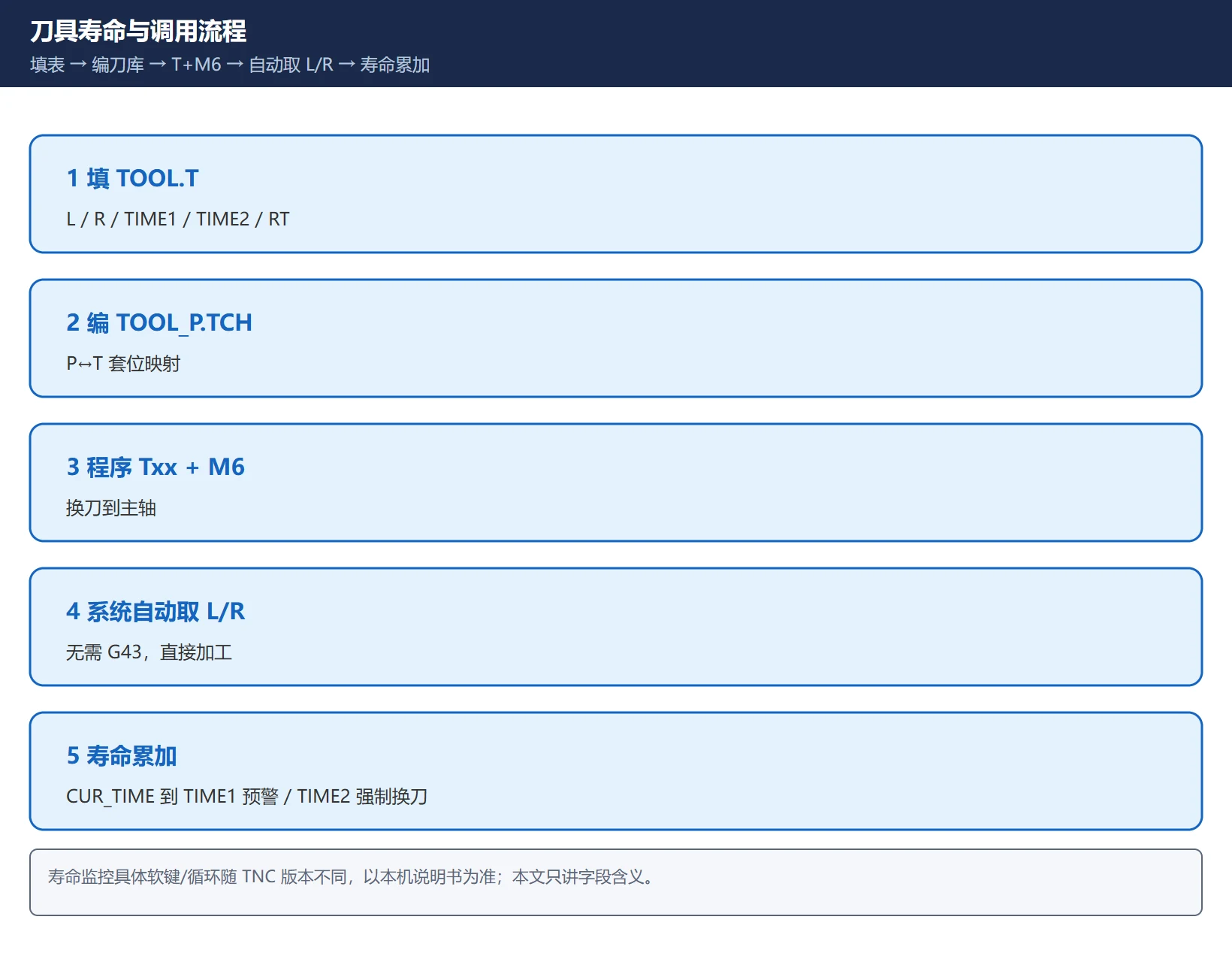

六、刀具寿命管理（TIME1/TIME2/CUR_TIME，预警与强制换刀）
TNC 在 TOOL.T 里就预留了寿命列，不用额外装功能：
- TIME1（预警寿命）：已用寿命
CUR_TIME达到它，系统提示”该刀快到寿命”，你可以安排换刀但不强制。 - TIME2（最大寿命）：达到它，系统强制要求换刀（或报警停机），避免用钝刀。
- CUR_TIME（已用）：系统按加工时间/次数累加，可在表上清零重来。
- RT（替代刀）：本刀到寿命后，系统可自动顶上这把备用刀，减少停机。
具体”怎么启动寿命监控、怎么让它弹提示/强制换刀”，不同 TNC 版本走法不同（有的是软键”刀具寿命”、有的用 Q 参数或专用循环）。这部分以本机 TNC 版本的刀具寿命管理说明书为准，本文只讲清字段含义，不编具体循环号。
七、程序里怎么调用 + 现场：tool_p.tch 读不出 / 改了不生效
程序里调用一把刀就是一行 Txx（选刀，xx=TOOL.T 里的刀号），配合 M6（执行换刀把刀送到主轴）。换刀后 L/R 自动生效，后面直接走轮廓。
现场最常见的两类故障（都已验证是 TNC 高发问题）：
- tool_p.tch 读不出 / PGM 管理里刀库空了：多半是 NCK 缓冲电池失效或掉电，导致刀库表的易失镜像丢失、刀库初始化成空。处理：先给控制上电状态下更换缓冲电池（带电换，避免镜像再丢），再进”编程与编辑”模式核对/重编 TOOL_P.TCH，确认 P↔T 和物理刀库一致后，再执行一次换刀初始化。
- 改了 TOOL.T / TOOL_P.TCH 机床不认：检查是不是在错误的操作模式下改的（要在”编程与编辑”或相应编辑模式、EDITING 软键 ON 才写盘）；确认文件确实在
TNC:\TABLE\且文件名正确；有些版本改完要”存盘/退出”才生效，改到一半按了 END 会丢。另外 PLC 那边有”刀具就位”标志，表改了但 PLC 没重新同步时，第一次M6也会拒。
常见问题
tool_p.tch 和 TOOL.T 有什么区别？
TOOL.T 是刀具表，每把刀一行，存这把刀自己的几何与寿命数据（L 长度、R 半径、类型、TIME1/TIME2 寿命等）；TOOL_P.TCH 是刀库表（套位表），每个刀套一行，存”第几个套位装哪把刀”（P↔T 映射）和套位状态。简单说：TOOL.T 回答”这把刀长什么样”，TOOL_P.TCH 回答”这把刀放在刀库哪个位置”。换刀时系统先查刀库表找套位，再查刀具表取尺寸。
海德汉 TNC 怎么设刀具长度和半径补偿（要写 G43 吗）？
不用写 G43。TNC 没有 G43/H 那套——换刀（Txx M6）后，系统自动把 TOOL.T 里这把刀的 L 当长度补偿、R 当半径补偿 接入加工，程序里正常写轮廓和深度即可。半径补偿的左右方向用 RL（左）/ RR（右）决定，补偿量取自 R。所以改刀补只改 TOOL.T 表里的值，不用改程序。发现尺寸整体偏一个刀长，先查表里 L/R 有没有填错。
刀库表改了机床不认 / 读不出 tool_p.tch 怎么办？
读不出多半是 NCK 缓冲电池失效或掉电，刀库表易失镜像丢失、刀库初始化为空——要在控制上电状态下更换缓冲电池，再进编辑模式核对/重编 TOOL_P.TCH，让 P↔T 和物理刀库一致。改了不生效，检查：是否在正确编辑模式（EDITING 软键 ON）下改并成功存盘退出、文件是否在 TNC:\TABLE\ 且文件名正确、PLC 的”刀具就绪”标志是否重新同步（表改后第一次 M6 可能因 PLC 未同步而拒）。P0 永远是主轴位，千万别把真实刀写进 P0。
