840D sl 安全集成报警 27097/27801/27810/27350 怎么查？SPL 启动未执行、安全模式与 PLC 配置不一致、F_DP 通信错误的根因与对应机床数据（MD28082/28083/11602、MD13370、MD36901/37950、MD13336–13348）一次讲清。-CNCShare

Q: 27350 能不能直接忽略？把 ERR_REAC 设成 3 会怎样？

设成 3（MD13338 / MD13348）是"无系统响应"，报警确实不出了，但那只是屏蔽——PROFIsafe 通信真断时机床的安全链路已经失效，现场不推荐这么干。设成 2 出的是 27351（自清除，原因消失自动消）；0 是报警+停止 D/E，1 是仅报警。正确做法是查 SN/CRC/TO 对应的通信故障并修掉。

一、先说清：这四组报警都来自 SINUMERIK Safety Integrated

840D sl 的”安全”不是单独一块板，而是一套分布在 NCK（数控内核）+ PLC 的 F-CPU + SINAMICS 驱动 上的功能，西门子叫 SINUMERIK Safety Integrated（简称 SI）。它有两种落地形态：

SPL（Safety Integrated via PLC 的标准安全程序）：安全逻辑写在 NCK 侧的安全程序（SPL）里，由 NCK 自己跑。
F-PLC（SINUMERIK Safety Integrated plus）：安全逻辑写进 PLC 的 F 程序（F-CPU + F 模块），由 STEP 7 / TIA 编译下载。

两者都通过 PROFIsafe（跑在 PROFIBUS 或 PROFINET 上的安全协议）跟驱动、I/O 交换安全信号。下面三组报警，分别卡在”安全程序没起来””安全模式对不上””安全通信断了”这三道关上。

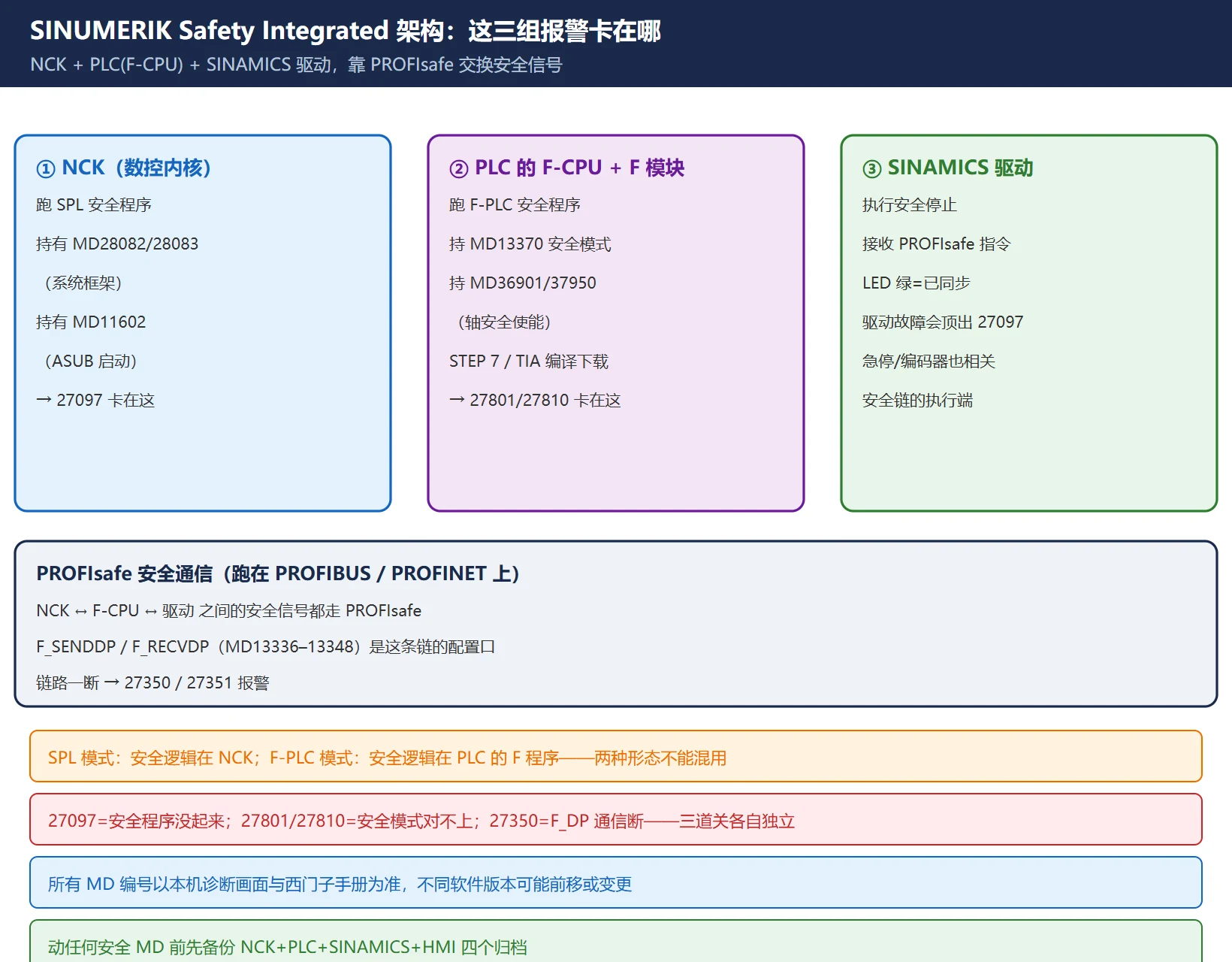

SINUMERIK Safety Integrated 安全集成架构：F-PLC / SPL / PROFIsafe 与 NCK、驱动、F-CPU 关系

本文所有机床数据（MD）编号来自西门子 840D sl 功能手册（Function Manual, 12/2017）。不同软件版本（Toolbox / 固件 Edition）下 MD 编号可能前移或变更，改前务必以本机”诊断→机床数据”实际显示为准，并先做好完整备份。

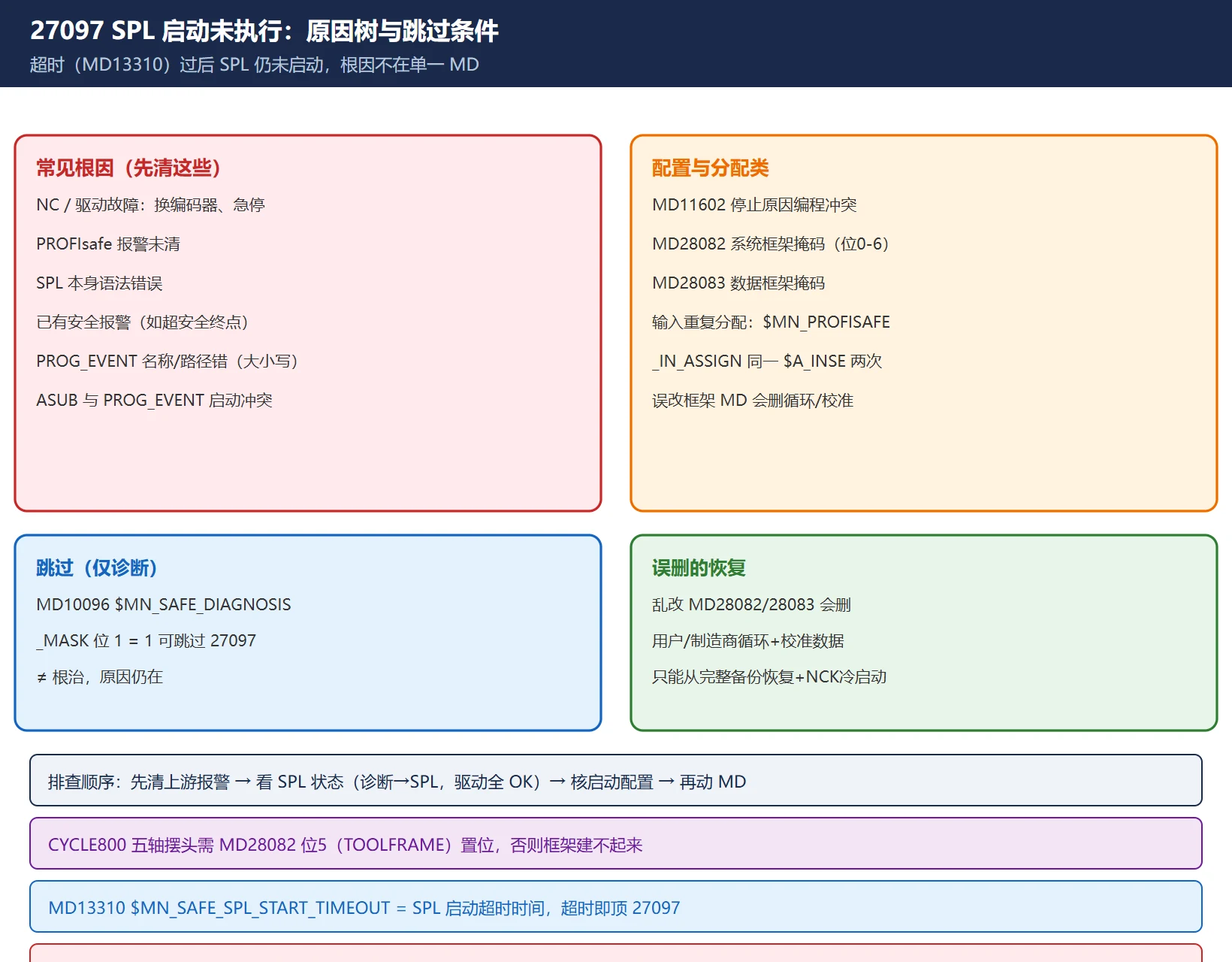

二、27097：SPL 启动未执行（安全程序没跑起来）

报警原文：27097 未进行 SPL 启动（SPL not started）。含义是——在机床数据 MD13310 $MN_SAFE_SPL_START_TIMEOUT 定义的超时时间过去之后，SPL 仍然没有启动。

这条报警的根因不在某一个 MD 值错，而是 “该让 SPL 跑起来的条件没满足”。手册列出的常见原因：

存在 NC 故障或驱动故障（例如刚换过编码器、急停未解除、有 PROFIsafe 报警未清）；
SPL 程序本身有语法错误；
已有其它安全报警存在（例如”超过安全终点位置”）；
在 PROG_EVENT 启动时，SPL 的名称或路径写错（注意大小写敏感）；
ASUB 与 PROG_EVENT 同时启动，且 MD11602 $MN_ASUP_START_MASK 编程了冲突的停止原因（如禁止读入）；
调用 FB4 / FC9 时引起问题。

还有一个容易踩的坑：SPL 输入分配重复——$MN_PROFISAFE_IN_ASSIGN 里同一个 $A_INSE 被不同应用分配了两次，也会顶出 27097。

涉及到的关键机床数据：

机床数据	名称	作用
`MD28082`	`$MC_MM_SYSTEM_FRAME_MASK`	定义要建立哪些系统框架：位0=TPFRAME、1=STFRAME、2=MKSFRAME、3=TFRAME、4=WRFAME、5=TOOLFRAME、6=USERFRAME
`MD28083`	`$MC_MM_SYSTEM_DATAFRAME_MASK`	定义哪些数据框架可用于坐标变换
`MD11602`	`$MN_ASUP_START_MASK`	定义启动时哪些 ASUB（异步子程序）处于激活状态
`MD13310`	`$MN_SAFE_SPL_START_TIMEOUT`	定义 SPL 启动的超时时间
`MD10096`	`$MN_SAFE_DIAGNOSIS_MASK`	位1=1 可跳过 27097（仅用于诊断，非根治）

一个现场血泪点：直接乱改 MD28082 / MD28083 这类”框架类”MD，NCK 会按新值重新初始化框架存储结构，可能把用户循环、制造商循环和校准数据一起删掉。一旦误删，只能从制造商完整备份（NCK + PLC + SINAMICS + HMI 四个归档）恢复，再做 NCK 冷启动。用 CYCLE800 五轴摆头功能的，记得 MD28082 的位5（TOOLFRAME）必须置位。

三、27801 / 27810：安全模式与 PLC 配置不一致

这两条是同一类问题的两个层级：

27801（通道级）：安全运行模式不一致：MD $MN_SAFE_MODE = %2；PLC 配置 = %3。整机的”安全操作模式”在 MD13370 $MN_SAFE_MODE 里设的值，和 PLC 配置里的不一致。
27810（轴级）：轴 %1 安全模式不一致：$MN_SAFE_MODE = %2；MD "%3" = %4。某个轴的安全使能，和 MD13370 设定的整机安全模式对不上。

关键点在 27810 到底对的是哪个 MD：

安全操作模式	安全使能写在这里
SINUMERIK Safety Integrated plus（F-PLC）	`MD36901 $MA_SAFE_FUNCTION_ENABLE`（轴级安全功能使能，位0=SBH/SG、位6=外部安全停 STOP A/C/D 等）
SINUMERIK Safety Integrated（SPL）	`MD37950 $MA_SAFE_INFO_ENABLE`

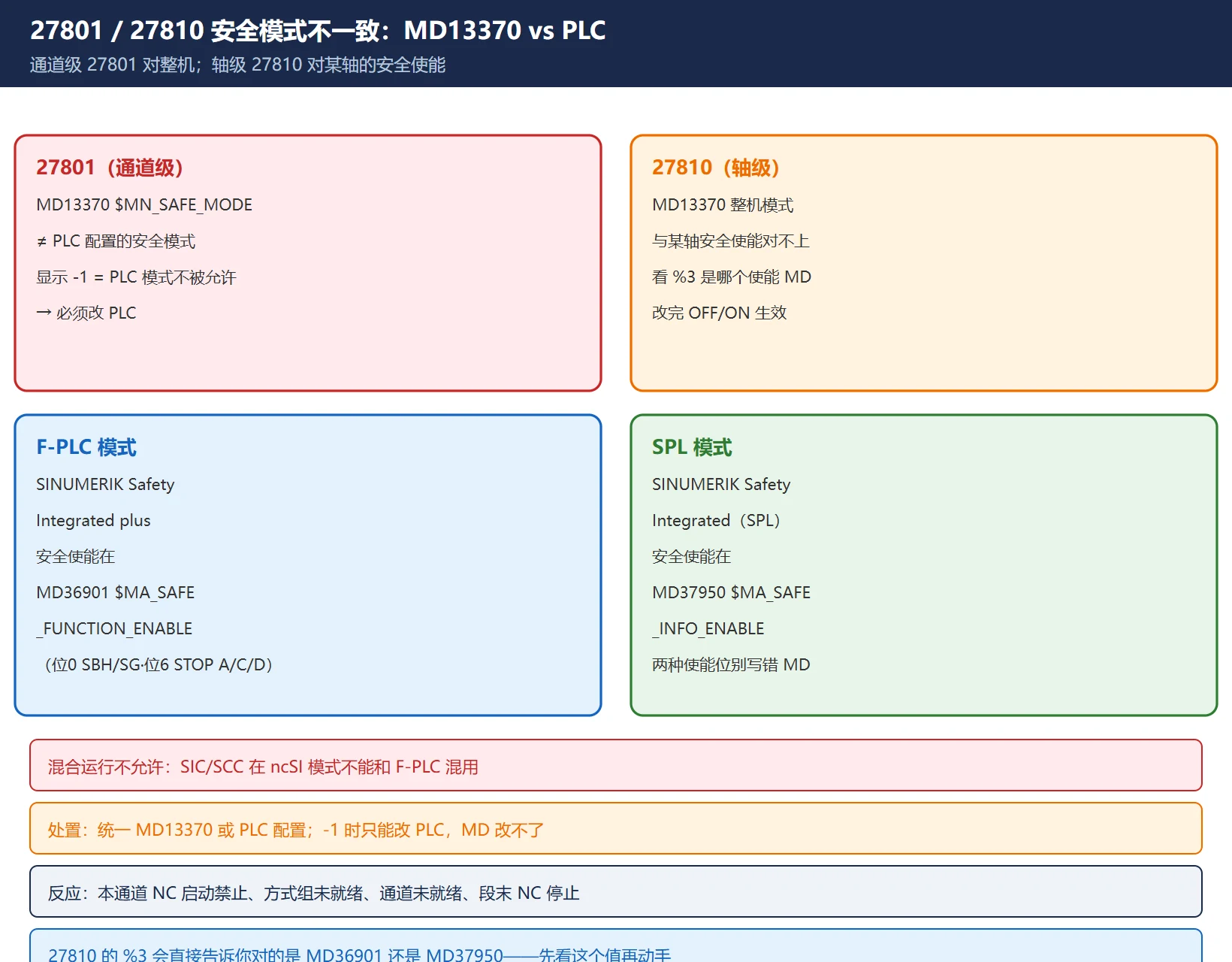

27801/27810 安全模式不一致：MD13370 与 PLC 配置、F-PLC/SPL 使能位

处置要点：

标准做法是在 MD13370 $MN_SAFE_MODE 或 PLC 配置 两者之一里把安全模式统一。
如果 %3（PLC 配置的值）显示 -1，含义是”PLC 配置里定义的安全模式不被允许”——这种情况必须改 PLC，不是改 MD 能解决的。
注意：混合运行不允许——SIC/SCC 在 ncSI 模式下不能和 F-PLC 混着用。
反应：本通道 NC 启动禁止、方式组未就绪、通道未就绪、报警时在程序段末 NC 停止。改完要关机再开机（Switch control OFF / ON）。

四、27350 / 27351：F_DP 通信错误（PROFIsafe 链路断了）

27350：F_DP: %1 通信，连接 %2 报告错误 %3。含义是 NCK 与外部通信伙伴（通常是 PLC 侧的 F_SENDDP / F_RECVDP）之间的安全通信断了，而且编程的错误响应 ERR_REAC = 0 或 1（会出报警）。

%3 是错误类型：

SN：报文的消息顺序出错；
CRC：CRC 校验出错；
TO：超过了编程的通信超时时间。

三者也可能组合出现。

涉及的机床数据是一组 SAFE_SDP（发送）/ SAFE_RDP（接收）系列，MD13336 – MD13348：

机床数据	名称	说明
`MD13330/13340`	`SAFE_SDP/RDP_ENABLE_MASK`	通信关系使能掩码（最多 12 路）
`MD13331/13341`	`SAFE_SDP/RDP_ID`	通信关系标识符（须唯一）
`MD13333/13343`	`SAFE_SDP/RDP_CONNECTION_NR`	SPL 连接号（1–3）
`MD13334/13344`	`SAFE_SDP/RDP_LADDR`	F_SENDDP/RDP 的 I/O 数据区基址（来自 STEP 7 HW 配置）
`MD13335/13345`	`SAFE_SDP/RDP_TIMEOUT`	通信监控时间
`MD13338/13348`	`SAFE_SDP/RDP_ERR_REAC`	错误响应（见下表）

ERR_REAC 四种取值决定了”通信一断会怎样”：

`ERR_REAC`	反应
0	Alarm 27350 + 停止 D/E
1	Alarm 27350（仅报警，不停）
2	Alarm 27351（仅指示，可自清除）
3	无系统响应

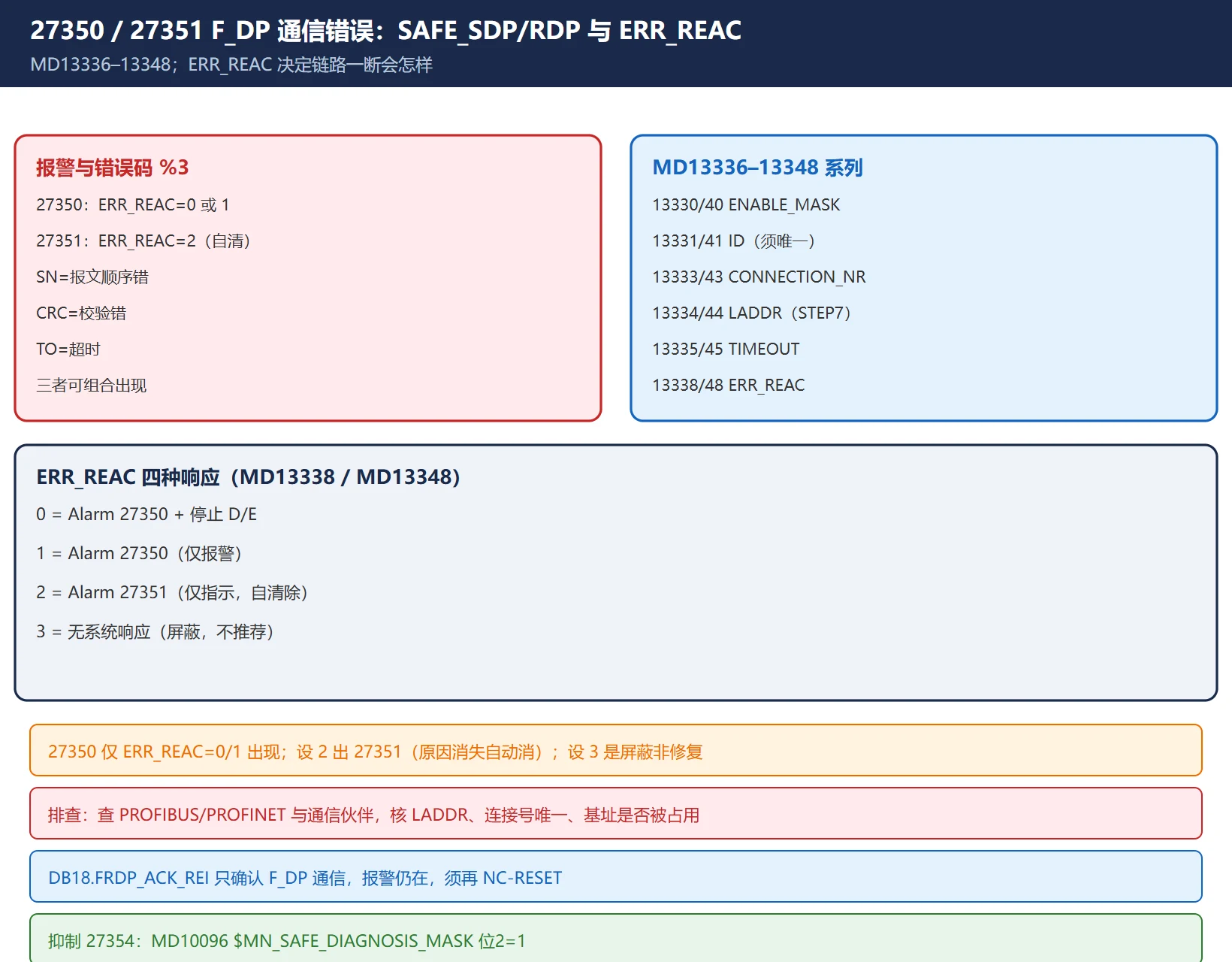

27350/27351 F_DP 通信错误：SAFE_SDP/RDP 系列 MD 与 ERR_REAC 响应

27350 只在 ERR_REAC = 0 或 1 时出现；设成 2 时出的是 27351（自清除，原因消失报警自动消失）。想彻底不报警可设 3，但那是屏蔽不是修复——通信真断了机床照样不安全，现场不推荐。

排查方向：检查 PROFIBUS/PROFINET 通信和通信伙伴；核对逻辑基址（注意直接和间接寻址）是否被 PLC 配置其它部分占用；必要时禁止用户程序执行、对 PLC 做总复位再从 Toolbox 装载基本程序。

广告
用户确认 DB18.FRDP_ACK_REI 只确认 F_DP 通信，报警仍会显示，必须再用 NC-RESET 单独确认。另外，要抑制 27354，需在 MD10096 $MN_SAFE_DIAGNOSIS_MASK 里把位2 置 1。

五、四组报警的机床数据速查表

把上面散落的 MD 收拢成一张表，现场对着查：

报警	核心机床数据	一句话定位
27097	`MD13310` `$MN_SAFE_SPL_START_TIMEOUT`、`MD28082/28083`、`MD11602`、`MD10096`(位1)	SPL 没在超时内起来，查 NC/驱动故障、SPL 语法、启动配置、输入重复分配
27801	`MD13370` `$MN_SAFE_MODE`（通道级）	整机安全模式 vs PLC 配置不一致
27810	`MD13370` + `MD36901`(F-PLC) / `MD37950`(SPL)（轴级）	某轴安全使能与整机安全模式不一致；显示 -1 必须改 PLC
27350/27351	`MD13336–13348`（`SAFE_SDP/RDP_*`），尤其 `MD13338/13348` `ERR_REAC`	PROFIsafe 安全通信中断，看 SN/CRC/TO 与响应档位

六、现场排查顺序：从诊断到 MD 到 PLC

建议按下面顺序走，别一上来就改 MD：

先清上游报警：急停、编码器、PROFIsafe 报警不解除，27097 永远消不掉。进”诊断→报警”看有没有更早的报警。
看 SPL 状态：诊断操作区 → SPL → SPL 状态，确认所有 Safety Integrated 驱动显示”OK”，Sinamics 驱动 LED 绿、已同步；NCU 蓝屏上的错误码也读一下。
核对启动配置：SPL 名称/路径大小写、PROG_EVENT 与 ASUB 是否冲突、MD11602 的停止原因。
查安全模式一致性：27801/27810 时，比对 MD13370 与 PLC 的安全模式；-1 就改 PLC；F-PLC/SPL 的使能位别写错 MD（36901 vs 37950）。
查通信链路：27350 时，看 %3 是 SN/CRC/TO，查 PROFIBUS/PROFINET 物理连接、LADDR、连接号是否唯一、基址是否冲突。
必要时再动 MD：任何改动都先记录原值（用 MD11602 之类也要先记原始值），改完按手册要求断电再上电。

七、安全提醒与备份（动 MD 前先归档）

安全功能改动必须停机、上锁、挂牌（LOTO），并按机床厂安全规范执行；安全程序受 F 密码保护，不知道密码不要乱试绕开。
改任何安全相关 MD 前，先做完整制造商备份：NCK、PLC、SINAMICS（驱动）、HMI 四个归档缺一不可。尤其是 MD28082/28083 这类框架 MD，误改会删循环和校准数据，只能靠备份恢复。
改完安全模式/通信类 MD 后，按手册要求 Switch control OFF / ON（关机再开机），不要指望热改生效。
下载 F 程序（F-PLC 模式）前，先确认硬件目录与模块地址没漂移；编译零错误后，比对安全程序集合签名与 CPU 里存的是否一致——不一致必须做验收测试再投产。
无法确定本机 MD 编号或安全模式取值时，以本机诊断画面和西门子手册/服务为准，本文数据仅供定位用。

常见问题

27097 和 27801 有什么区别？一个查 SPL，一个查模式？

对。27097 是”安全程序（SPL）在超时内没启动起来”——根因多在 NC/驱动故障、SPL 语法、启动配置或输入重复分配。27801 是”整机安全操作模式（MD13370 $MN_SAFE_MODE）跟 PLC 配置对不上”——属于安全模式设定层面的不一致。两者都和安全集成有关，但卡的是完全不同的环节。

27350 能不能直接忽略？把 ERR_REAC 设成 3 会怎样？

设成 3（MD13338 / MD13348）是”无系统响应”，报警确实不出了，但那只是屏蔽——PROFIsafe 通信真断时机床的安全链路已经失效，现场不推荐这么干。设成 2 出的是 27351（自清除，原因消失自动消）；0 是报警+停止 D/E，1 是仅报警。正确做法是查 SN/CRC/TO 对应的通信故障并修掉。
