急停报警为什么”显示不出原因”
M80 出急停时，屏幕上通常只有一行 EMG，外加一个很短的原因后缀。很多人急着按复位，复位完又报，反复几次才意识到：
EMG 本身只是”现象”，不是”来源”。 它告诉你机床现在处于急停状态，但不会告诉你是急停按钮、PLC 逻辑、主轴驱动器还是伺服驱动器把系统拖进急停的。
这就是 M80 急停难查的根源——急停是一个”或”逻辑：任何一个来源成立，都会拉出同一个 EMG。你要做的是把这条”或”拆开，找到是哪一路为 0。
而拆开它的钥匙，就是 R69。
先说清楚一件事：不要一上来就复位。复位会清掉现场状态，而 R69 里”哪一位是 0″这个信息只在急停当时有效。先读位，再复位，这是顺序问题。

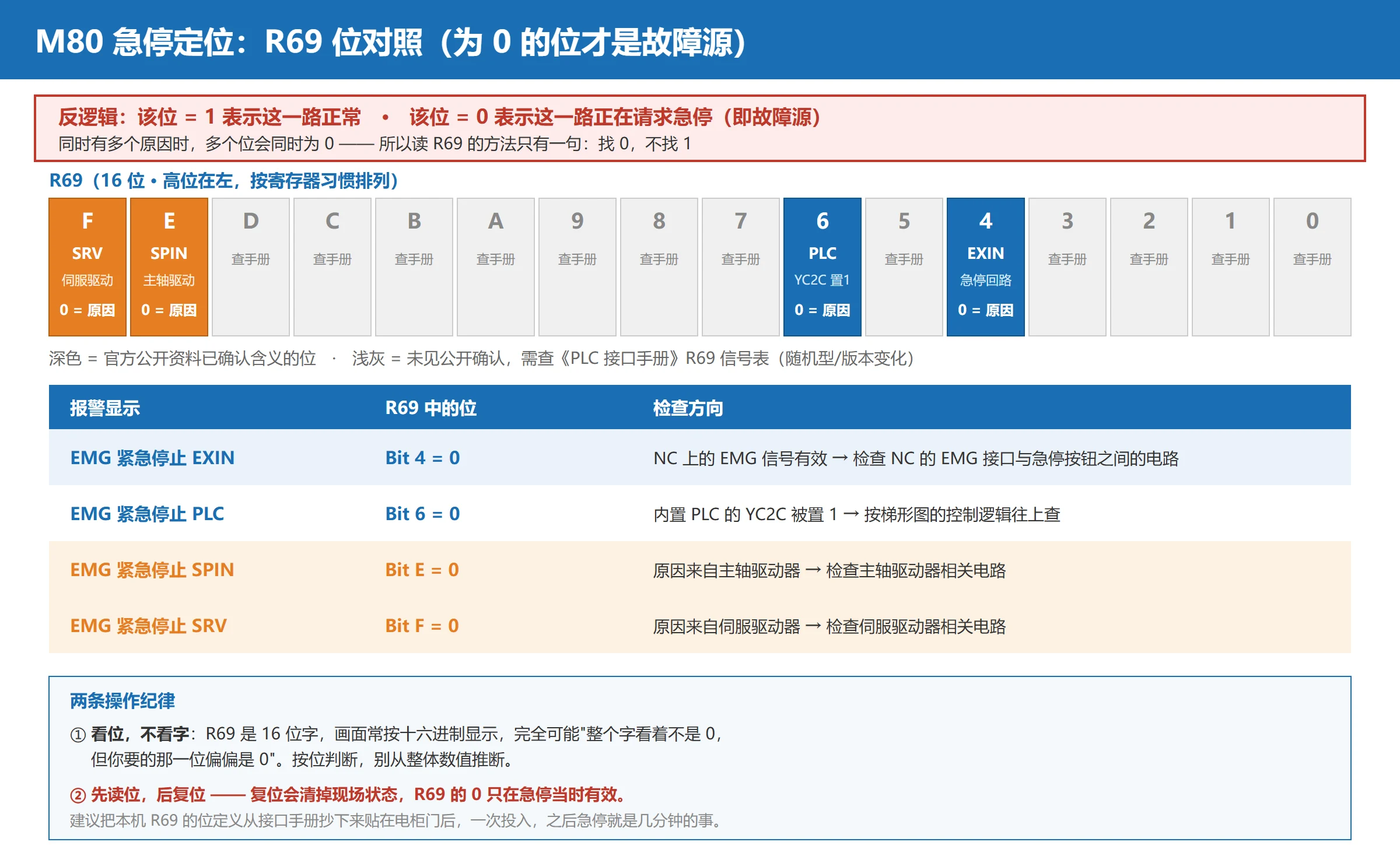

★ R69 位对照：为什么”为 0 的位”才是故障源
R69 是三菱 PLC 接口里的一个 16 位寄存器，官方定义的信号名就是 “急停原因（Emergency stop cause）”。
它的逻辑是反的——这点必须先接受：
- 每一位代表一个可能的急停来源；
- 该位 = 1，表示”这一路正常”；
- 该位 = 0，表示”这一路正在请求急停”——也就是故障源。
- 如果同时有多个原因，多个位会同时为 0。
所以读 R69 的方法只有一句话：找 0，不找 1。
已确认的 4 个位（三菱电机官方公开资料）
这 4 个是官方《M80 紧急停止解除方法》明确给出的，也是现场最常见的原因：
| 报警显示 | R69 中的位 | 含义与检查方向 |
|---|---|---|
| EMG 紧急停止 EXIN | Bit 4 = 0 | NC 上的 EMG 信号有效 → 检查 NC 的 EMG 接口与急停按钮之间的电路 |
| EMG 紧急停止 PLC | Bit 6 = 0 | 内置 PLC 的 YC2C 被置 1 → 按梯形图的控制逻辑往上查 |
| EMG 紧急停止 SPIN | Bit E = 0 | 原因来自主轴驱动器 → 检查主轴驱动器相关电路 |
| EMG 紧急停止 SRV | Bit F = 0 | 原因来自伺服驱动器 → 检查伺服驱动器相关电路 |
剩下 12 个位：别猜，查手册
必须说清楚：R69 的全部 16 位各自的完整定义，在公开资料里只能确认上面这 4 个。 剩余位的含义写在《M800/M80/M80V 系列 PLC 接口手册》（文献号如 IB-1501616）的 R69 信号表里，而且会随控制型号、驱动系列和软件版本变化。
我不打算在这里给你编一个 16 位全表——猜错的位号比没有表更危险，会让你把排查方向带到完全错误的支路上。
正确的做法是：在你这台机床的接口手册里翻到 R69 那一页，把剩下的位抄下来贴在电柜门后面。这件事只做一次，之后这台机的急停就是几分钟的事。
更实用的判断技巧：读 R69 时看位，不要看整个字。R69 是一个 16 位字，画面上通常按十六进制显示——完全可能出现”整个字看着不是 0，但你要的那一位偏偏是 0″的情况。按位判断，别从整体数值推断。
EMG 报警的完整子类型清单
除了上面 4 个，官方《M800/M80/E80/C80 Series 报警/参数手册》（IB-1501279）里还列出了其他几种 EMG 子类型。报警信息的后缀就告诉你属于哪一种：
| 报警后缀 | 官方描述要点 | 处置方向 |
|---|---|---|
| EXIN | “急停”信号有效（开路） | 解除急停信号；检查是否断线 |
| PLC | 用户 PLC 在顺序处理中进入了急停状态 | 查明并消除用户 PLC 急停的原因 |
| SRV | 伺服系统发生报警导致急停 | 查明并消除伺服报警的原因 |
| SPIN | 主轴驱动器侧（含未安装/急停输入有效） | 先消除其它急停原因；检查主轴驱动单元的急停输入信号 |
| STOP | 用户 PLC（梯形图）没有在运行 | 检查控制单元旋转开关 CS2 是否被设为 1；检查 PLC 编辑文件保存画面上的 RUN/SP 开关，若处于 SP 则切回 RUN |
| PC_H | 高速 PC 处理异常 | 修正顺序程序；临时可把 #1219 aux03/bit1（停止高速 PC 监视功能） 设为 1，但仅为应急 |
| PARA | 参数设置非法（门开 II 固定装置、挡块信号随机分配） | 校正 #1155 DOOR_m / #1156 DOOR_s（不用门开 II 时设为 100）及 #2073 zrn_dog / #2074 H/W_OT+ / #2075 H/W_OT− / #1226 aux10 bit5 |
| CVIN | 供电单元的外部急停功能有效，急停输入为”打开”状态 | 解除急停输入信号；做配线检查确认是否断线 |
上表按官方手册整理，参数号与子码含义随机床型号、软件版本变化，请以你手上机床的官方手册为准。看到不认识的后缀，先记下来去手册里查，不要凭经验套。

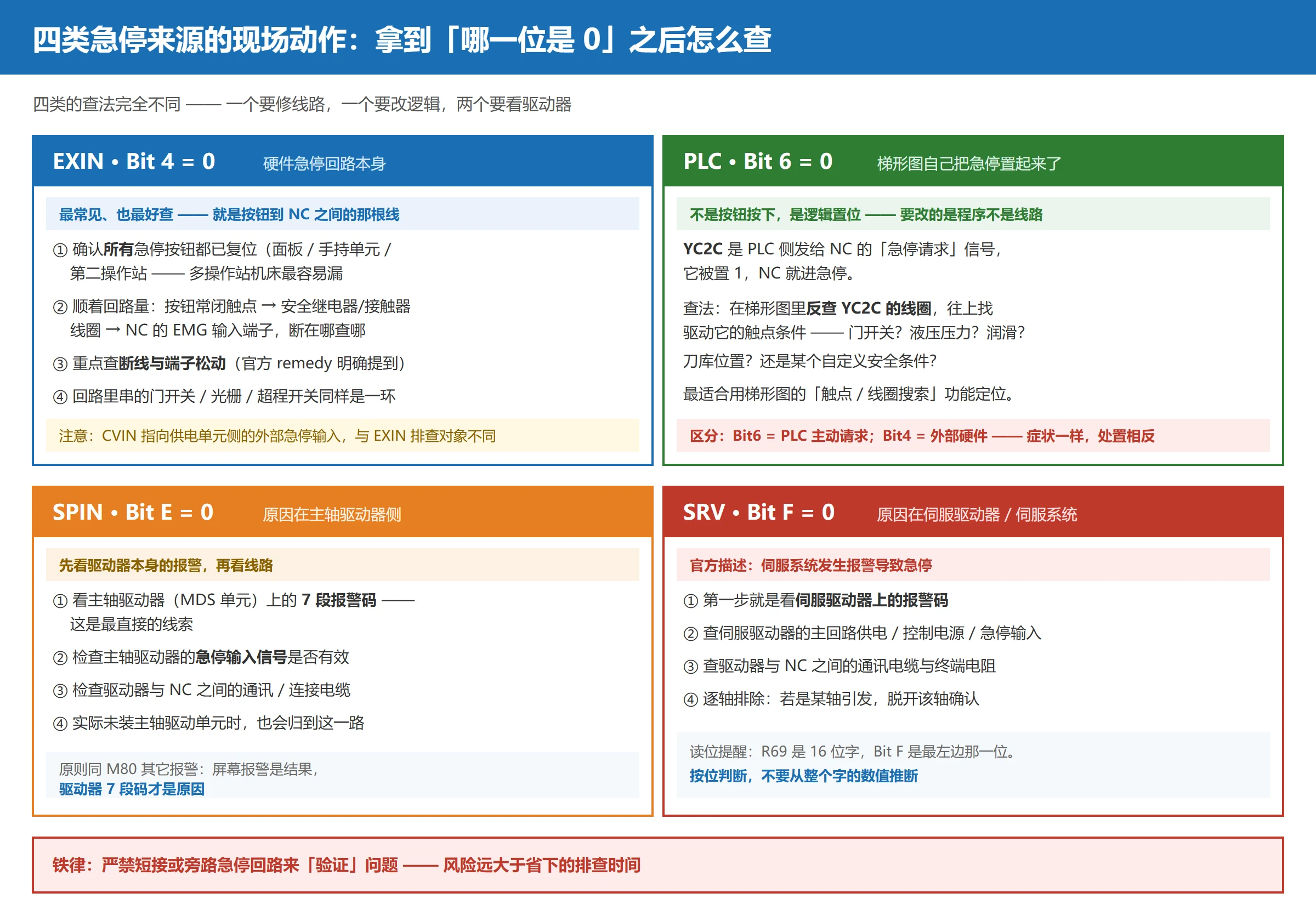

四类常见来源的现场动作
拿到”哪一位是 0″之后，四类的查法完全不同。
EXIN（Bit4）—— NC 侧 EMG 接口与急停按钮之间的电路
最常见，也最好查：它就是硬件急停回路本身。
按这个顺序走：
- 确认所有急停按钮都已复位（操作面板、手持单元、对面的第二操作站——多操作站的机床最容易漏）。
- 顺着回路量：急停按钮常闭触点 → 安全继电器/接触器线圈 → NC 的 EMG 输入端子。断在哪个环节，就查哪个。
- 重点查断线和端子松动，官方 remedy 明确提到”检查是否断线”。
- 若回路里串了门开关、光栅、超程开关等安全器件，它们同样是这条链上的一环。
提醒：CVIN 与 EXIN 都指向”急停输入信号有效”，但 CVIN 明确指向供电单元侧的外部急停输入，两者的排查对象不完全一样，别混为一谈。
PLC（Bit6）—— 内置 PLC 的 YC2C 被置 1
这一类意味着：不是硬件按钮按下了，而是梯形图自己把急停置起来了。
- YC2C 是 PLC 侧发给 NC 的”急停请求”信号。它被置 1，NC 就进急停。
- 查法是在梯形图里反查 YC2C 的线圈：往上找驱动它的触点条件——是门开关、是液压压力、是润滑、是刀库位置、还是某个自定义的安全条件？
- 这类最适合用梯形图的”触点/线圈搜索”功能定位，比从硬件下手快得多。
注意区分：Bit6 是 PLC 主动请求急停；Bit4 是外部硬件信号。两者症状一样，但一个要改逻辑，一个要修线路。
SPIN（BitE）—— 主轴驱动器侧
原因在主轴驱动器：
- 先看主轴驱动器本身有没有报警（MDS 驱动单元上的 7 段码）——这是最直接的线索；
- 检查主轴驱动器的急停输入信号是否有效（官方 remedy 明确提到）；
- 检查主轴驱动器与 NC 之间的通讯/连接电缆；
- 若机床实际未装主轴驱动单元，也会归到这一路。
通用思路参见 三菱 M80 报警处理：ALM401 / S01 / Z70 / AL 驱动码完整对照——屏幕报警是结果，驱动器 7 段码才是原因，这个原则在这里同样适用。
SRV（BitF）—— 伺服驱动器侧
原因在伺服驱动器/伺服系统：
- 官方描述是”伺服系统发生报警导致急停”，所以第一步是看伺服驱动器上的报警码；
- 查伺服驱动器的主回路供电、控制电源、急停输入；
- 查驱动器与 NC 之间的通讯电缆与终端电阻；
- 逐轴排除：如果是某一轴引发，把该轴脱开确认。

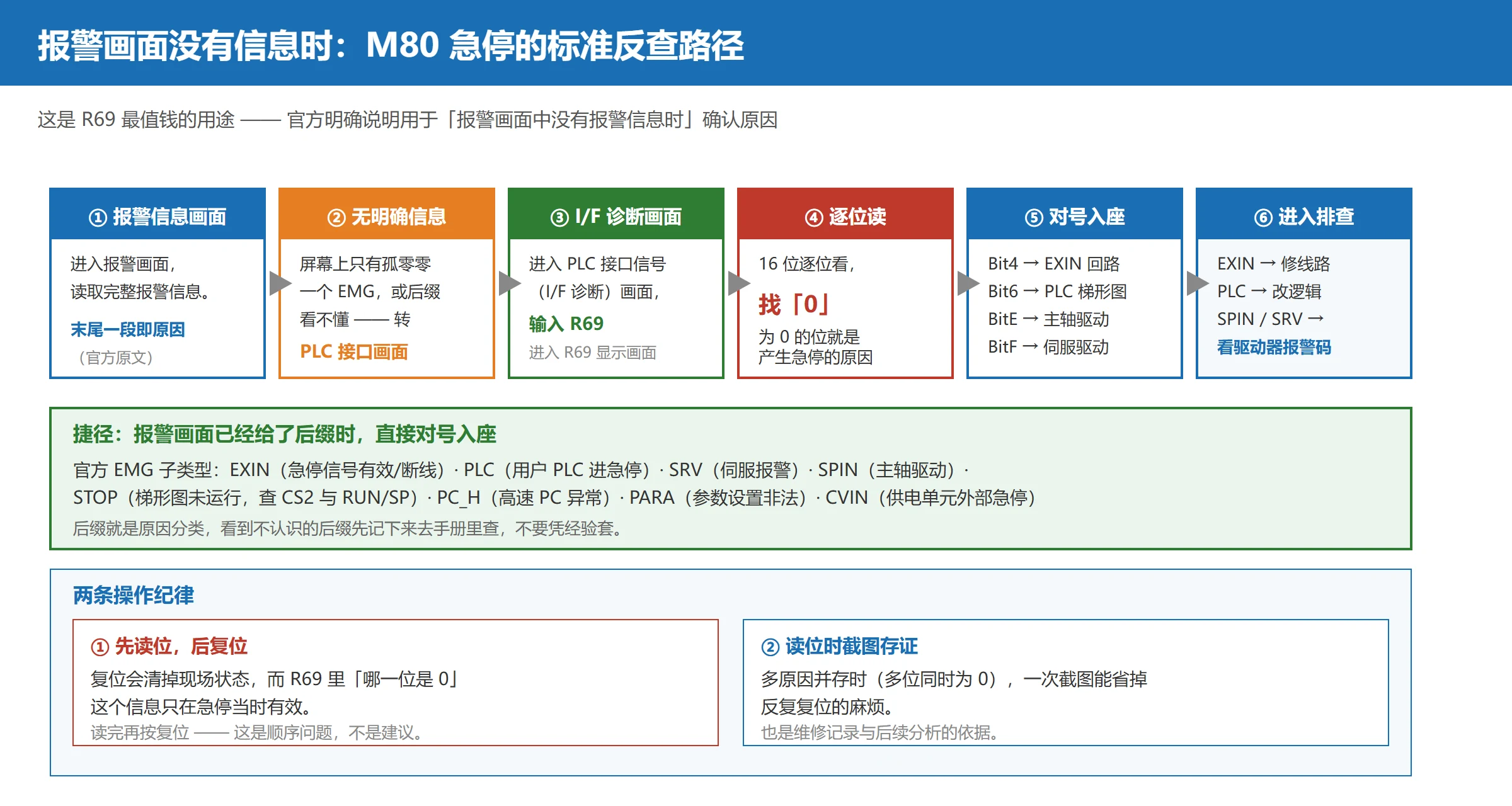

报警画面没有信息时：标准的反查路径
这是 R69 最值钱的用途。当报警画面上只有孤零零一个 EMG、或者给你一个看不懂的后缀时，按官方给出的路径走：
- 先试报警信息画面：进入报警画面，读取完整报警信息。报警内容的最后一部分就是产生报警的原因（官方原文）。很多情况下这里已经给出 EXIN / PLC / SPIN / SRV 这样的后缀，直接对号入座即可。
- 报警画面没信息时，转 PLC 接口画面：进入 PLC 接口信号（I/F 诊断）画面。
- 输入 R69，进入 R69 的显示画面。
- 逐位读，找”0″：R69 中显示为 0 的位，就是产生紧急停止报警的原因。
- 按位对号入座，进入上一节的四类排查动作。
两条操作纪律：
- 先读位，后复位。复位会清掉状态，读完再按。
- 读位时截图存证。多原因并存时（多位同时为 0），一次截图能省掉反复复位的麻烦，也是维修记录的依据。

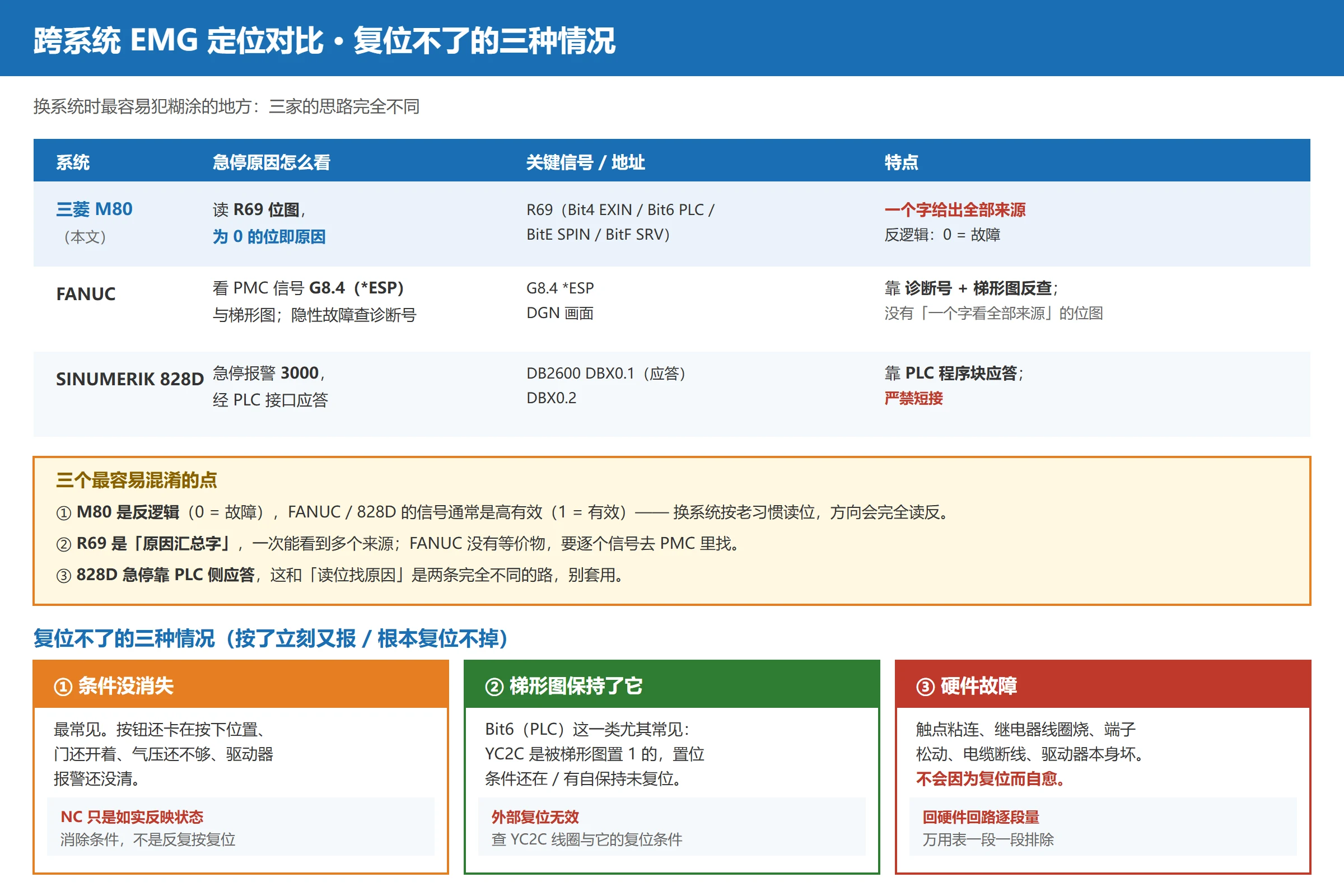

与 FANUC / 828D 的急停定位方式对比
换系统时最容易在这里犯糊涂——三家的思路完全不同：
| 系统 | 急停原因怎么看 | 关键信号/地址 | 特点 |
|---|---|---|---|
| 三菱 M80 | 读 R69 位图，为 0 的位即原因 | R69（Bit4 EXIN / Bit6 PLC / BitE SPIN / BitF SRV） | 一个字给出全部来源，反逻辑（0=故障） |
| FANUC | 看 PMC 信号 G8.4（\*ESP） 与梯形图；隐性故障查诊断号 | G8.4 \*ESP、DGN 画面 | 靠诊断号 + 梯形图反查，没有”一个字看全部来源”的位图 |
| SINUMERIK 828D | 急停报警 3000，经 PLC 接口应答 | DB2600 DBX0.1（应答）/ DBX0.2 | 靠 PLC 程序块应答，严禁短接 |
三个最容易混淆的点：
- M80 是”反逻辑”（0 = 故障），而 FANUC/828D 的信号通常是高有效（1 = 有效）。换系统时按老习惯读位，方向会完全读反。
- M80 的 R69 是”原因汇总字”，一次能看到多个来源；FANUC 没有等价物，要逐个信号去 PMC 里找。
- 828D 的急停要靠 PLC 侧应答（相关报警与接口见 SINUMERIK 828D 报警代码一览表），这和”读位找原因”是两条完全不同的路。
复位不了的三种情况
按了复位立刻又报，或者根本复位不掉，基本逃不出这三类：
① 条件根本没有消失
最常见。比如急停按钮还卡在按下位置、门还开着、气压还不够、驱动器报警还没清。NC 只是如实反映状态——条件在，急停就在。处理：按查到的来源一路消除条件，而不是反复按复位。
② 梯形图把它保持了
Bit6（PLC）这一类尤其常见：YC2C 是被梯形图置 1 的，只要置位条件还在、或者有自保持回路没被复位，你怎么按外部复位都没用。处理：在梯形图里看 YC2C 的线圈，找到置位它并保持的那一段，确认复位条件是否设计正确。
③ 硬件故障
急停按钮触点粘连、继电器线圈烧、端子松动、电缆断线、驱动器本身坏了。这类不会因为你复位而自愈。处理：回到 EXIN / SPIN / SRV 对应的硬件回路，用万用表一段一段量。
最后一条铁律：严禁短接或旁路急停回路来”验证”问题。急停是最后一道安全防线，绕过它带来的风险远大于省下的排查时间。
延伸阅读：三菱 M80 数控系统常见报警处理：ALM401 / S01 / Z70 / AL 驱动码完整对照 · FANUC 无报警信息故障怎么查？诊断号对照与排查 · SINUMERIK 828D 报警代码一览表（中文）
免责声明：本文依据三菱电机官方《M80 紧急停止解除方法》技术资料、《M800/M80/E80/C80 Series 报警/参数手册》（IB-1501279）与《M800/M80V 系列 PLC 接口手册》整理。R69 位定义、EMG 子码与参数号随机床型号、驱动系列与软件版本而异，请以你手上机床的官方手册为准。涉及驱动器与电机的作业存在高压危险，须遵守锁定挂牌（LOTO）规程；严禁旁路安全互锁。
常见问题
三菱 M80 急停报警怎么查原因？
两条路，按顺序用：
- 先看报警信息画面：读取完整报警信息，报警内容的最后一部分就是产生报警的原因（官方原文），通常会给出 EXIN / PLC / SPIN / SRV 之类的后缀，直接对号入座。
- 报警画面没有信息时，读 R69：进入 PLC 接口（I/F 诊断）画面，输入 R69，找显示为 0 的位——那就是故障源。已确认的对应关系是 Bit4=EXIN（NC 侧 EMG 接口与急停按钮之间的电路）、Bit6=PLC（YC2C 被置 1，按梯形图查）、BitE=SPIN（主轴驱动器）、BitF=SRV（伺服驱动器）。
两条操作纪律：先读位后复位（复位会清掉状态），以及读位时截图存证（可能多位同时为 0）。
R69 里每一位代表什么？为什么是 0 的位才是故障源？
R69 是三菱 PLC 接口里的一个 16 位寄存器，官方信号名就是”急停原因”。它用的是反逻辑：该位 = 1 表示这一路正常，该位 = 0 表示这一路正在请求急停，所以”为 0 的位”才是故障源；如果同时有多个原因，多个位会同时为 0。
能公开确认的 4 个位是 Bit4=EXIN、Bit6=PLC、BitE=SPIN、BitF=SRV。其余位的完整定义在《M800/M80/M80V 系列 PLC 接口手册》的 R69 信号表里，且随型号与软件版本变化——建议把你这台机的表抄下来贴在电柜门后，别凭经验猜位号。读的时候记住：按位判断，不要从整个字的数值推断。
M80 报警画面上只有 EMG 没有其他信息，正常吗？
正常，而且这正是 EMG 的特点：它只报现象，不报来源。急停是一个”或”逻辑——急停按钮、PLC 逻辑、主轴驱动器、伺服驱动器，任何一路成立都会拉出同一个 EMG。
遇到这种情况就用官方给出的反查路径：报警信息画面没信息 → 进 PLC 接口画面 → 输入 R69 → 逐位读 → 为 0 的位就是原因。这条路是官方明确说明用于”报警画面中没有报警信息时”确认原因的方法。
M80 急停复位后立刻又报警是什么原因？
基本逃不出三类：
- 条件没消失：按钮还卡着、门还开着、气压不够、驱动器报警没清。NC 只是如实反映状态，反复按复位没用。
- 梯形图保持了它：Bit6（PLC）这一类最常见——YC2C 是被梯形图置 1 的，只要置位条件还在、或有自保持回路没被复位，外部复位就无效。要在梯形图里查 YC2C 的线圈和它的复位条件。
- 硬件故障：触点粘连、继电器烧、端子松动、电缆断线、驱动器坏了。这类不会自愈，只能回到对应硬件回路逐段量。
无论哪一种，都不要短接或旁路急停回路来”验证”问题——急停是最后一道安全防线。
