西门子 SINUMERIK 828D 一开机就弹报警 2000「PLC 生命信号监控」，NC 一启动就被拉停——很多电工第一反应是按复位，结果越按越糊涂。这条报警其实在用大白话告诉你一件事：NCK 收不到 PLC 的”心跳”了。它是控制系统刻意设计的安全停止，不是随机故障，根源几乎总落在 PLC 用户程序的三种情况之一。本文讲清 2000（以及它的”兄弟”2001）到底是什么、NCK 怎么监控 PLC、两个关键参数 MD10100 / MD10120 怎么理解，以及一条从报警列表查到根因、而不是盲目改参数的现场诊断路径。
口径说明：文中的定义、参数名与”死循环时 ISTACK 为空”的行为，来自西门子官方《SINUMERIK 828D 报警诊断手册》（V4.7 / V14 / V15 多版交叉核对）；只引用参数号与参考值，不转抄手册正文。具体以随机床软件版本的手册为准。

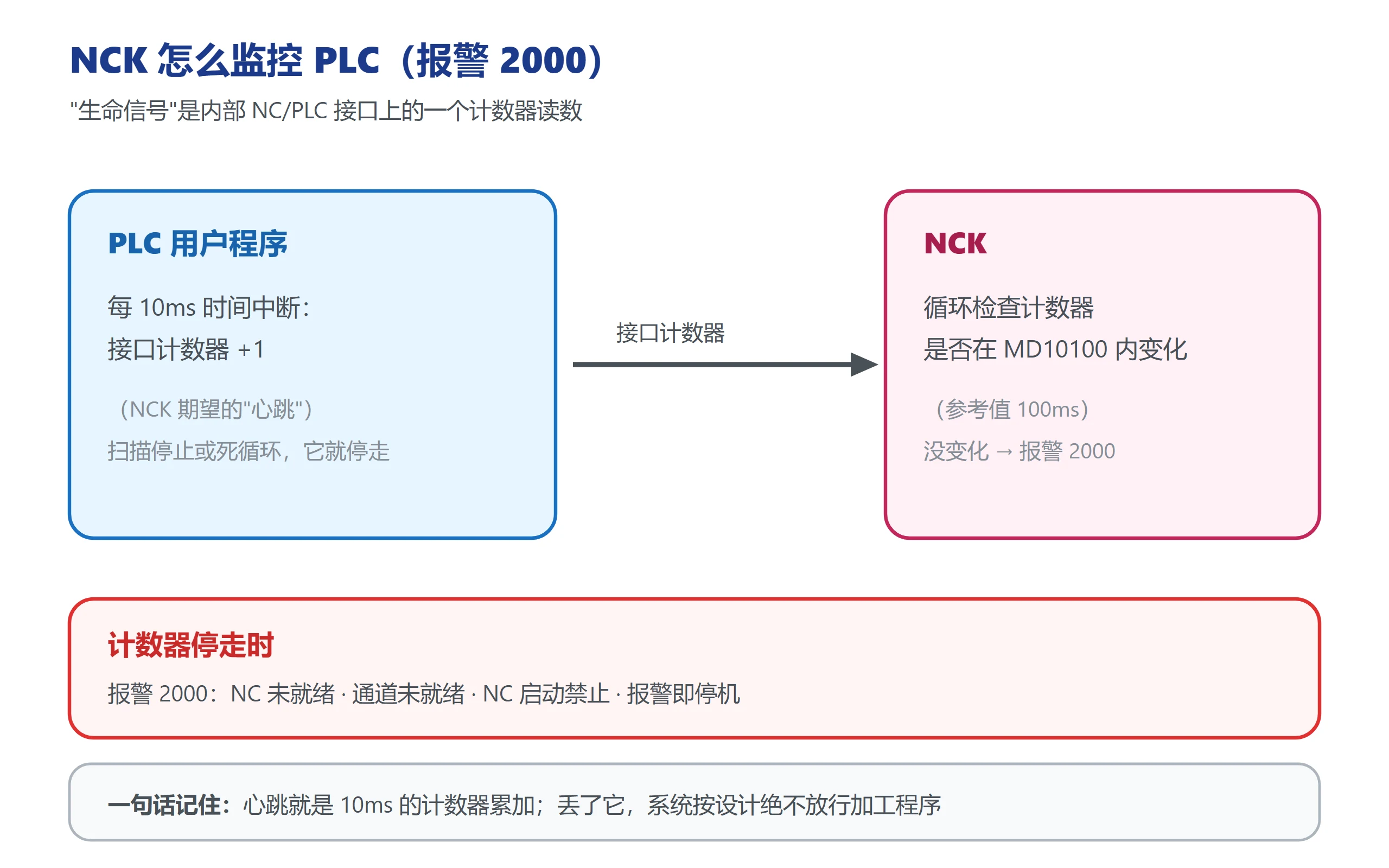

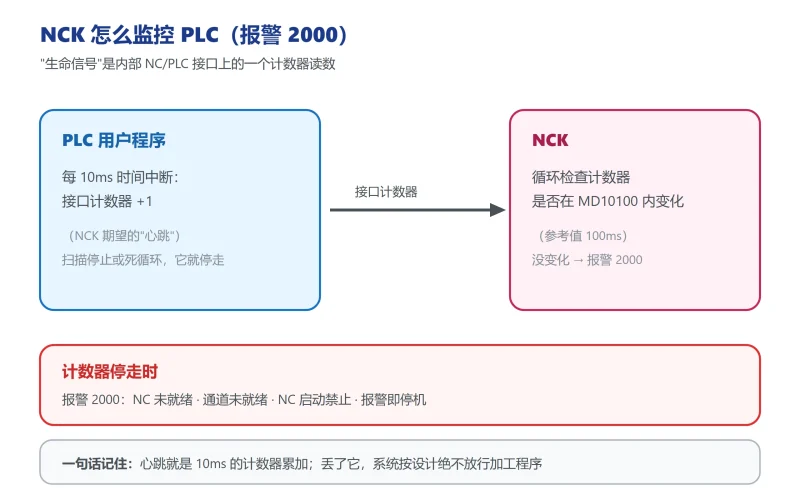

一、报警 2000 到底是什么：10ms 心跳计数器
所谓”生命信号（Sign of Life）”，是内部 NC/PLC 接口上的一个计数器读数。PLC 用它的 10ms 时间报警（时间中断）例程，每 10ms 把这个计数器加一；NCK 则在自己的循环里检查这个读数有没有变化。如果在 MD10100 $MN_PLC_CYCLIC_TIMEOUT（参考值 100ms）规定的时间窗内计数器没有走动，NCK 就判定 PLC 循环已停止运转，触发报警 2000。
随之而来的反应是刻意设计的安全动作：
- NC 未就绪（not ready）
- 通道未就绪
- 该通道 NC 启动被禁止
- 报警时 NC 停止
- 接口信号置位、报警显示
换句话说：控制系统确认不了 PLC 活着，就绝不允许你跑加工程序——因为防护门、润滑、冷却、门锁这一整套安全联锁，全靠 PLC 在维护。
二、2000 与 2001 的先后关系：开机先 2001 再 2000 的典型链
这两个报警是”兄弟”，冷启动故障时经常成串出现：
报警 2000 与 2001 对照
| 报警 | 含义 | 超时来源 | 触发时机 |
|---|---|---|---|
| 2001 PLC 未启动 | 上电后 PLC 一次生命信号都没发过 | MD10120 $MN_PLC_RUNNINGUP_TIMEOUT（默认约 1s） | 启动过程中，PLC 尚未完成第一个 OB1 循环 |
| 2000 PLC 生命信号监控 | PLC 已启动，但循环运行中心跳停止 | MD10100 $MN_PLC_CYCLIC_TIMEOUT（参考值 100ms） | PLC 正常运行后心跳中断 |
典型的冷启动链是：上电 → 先报 2001（PLC 在启动监视窗内一次信号都没发）→ PLC 起来后又卡死或死循环 → 跟着报 2000。而一台本来正常运行的机床，PLC 被停（调试开关、编程工具按了 Stop、或某条 PLC 报警把 CPU 停了）后，通常直接报 2000、没有 2001——因为 PLC 早就启动完成了。
现场判读：冷启动见到 2001，优先怀疑第一个 OB1 循环太长或启动段里有死循环；运行中的机床突然报 2000，优先怀疑死循环、STOP 或循环里的长时间阻塞操作。

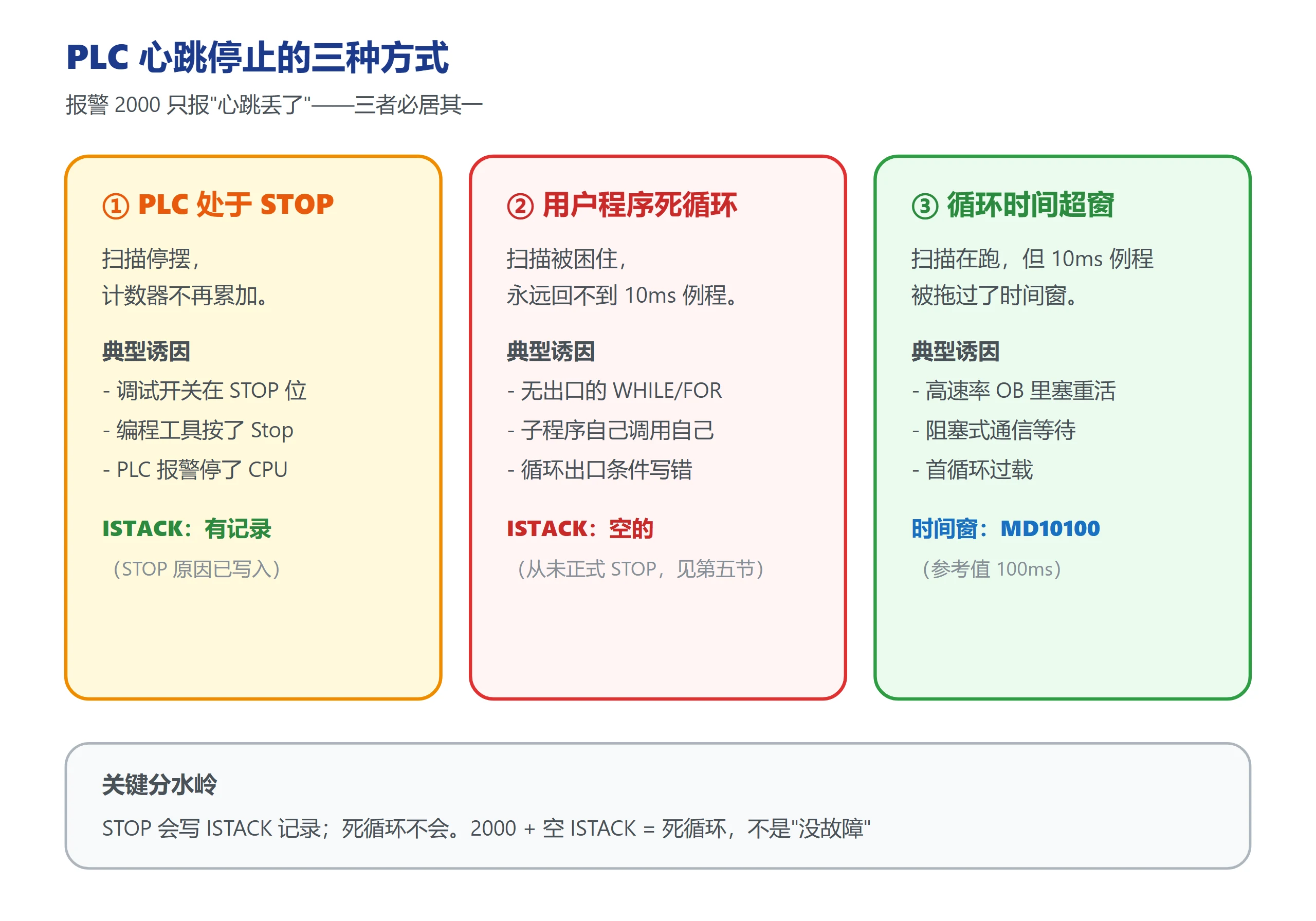

三、三个根因：STOP / 死循环 / 循环时间超窗
报警 2000 不是单一故障，它是 NCK 在报告”心跳丢了”。心跳丢失只有三种原因：
PLC 心跳停止的三种方式
| # | 根因 | 扫描周期发生了什么 | 典型诱因 |
|---|---|---|---|
| 1 | PLC 处于 STOP | 扫描停摆，计数器不再累加 | 调试开关在 STOP 位、编程工具按了 Stop、或某条 PLC 报警停了 CPU |
| 2 | 用户程序死循环 | 扫描回不到 10ms 时间中断例程 | 无出口的 WHILE/FOR 循环、子程序自己调用自己 |
| 3 | 循环时间超窗 | 扫描在跑，但 10ms 例程被拖过了 MD10100 窗口 | 高速率 OB 里塞了重活、阻塞式通信等待、首循环过载 |
关键区别在根因 2 与根因 1 的表现不同：PLC 进 STOP 时会写一条 ISTACK（中断堆栈）记录，说明自己为什么停；而死循环时 PLC 从未正式停下——它只是卡住了——所以 ISTACK 里什么都没有。这是现场最容易误判的一点（见第五节）。
四、两个关键参数：MD10100 与 MD10120
两者都是 NCK 侧机床数据，决定 NCK 愿意等多久：
生命信号监控参数
| 参数 | 名称 | 管什么 | 参考/默认值 |
|---|---|---|---|
| MD10100 | $MN_PLC_CYCLIC_TIMEOUT | 循环运行期间 NCK 等计数器变化的最长时间（报警 2000） | 参考值 100ms |
| MD10120 | $MN_PLC_RUNNINGUP_TIMEOUT | 上电后 PLC 发出首个生命信号的最长时间（报警 2001） | 默认约 1s |
诊断时怎么用：
- MD10100：确认它是不是合理值、有没有被人调得过小。西门子给 828D 的参考值是 100ms；如果有人为了”保险”设成几毫秒，正常的 PLC 抖动都会触发 2000——这是自己制造的故障。
- MD10120：只在冷启动时起作用。它必须盖得住这台机床第一个 OB1 循环的耗时。如果 PLC 第一个扫描周期要干重活（回零序列、长初始化），首循环超过 1s 就会报 2001。
重要——这两个参数不是修复手段，它们只是超时门限。改大只是把窗口放宽，解决不了”心跳为什么停”。放宽的代价见第七节。

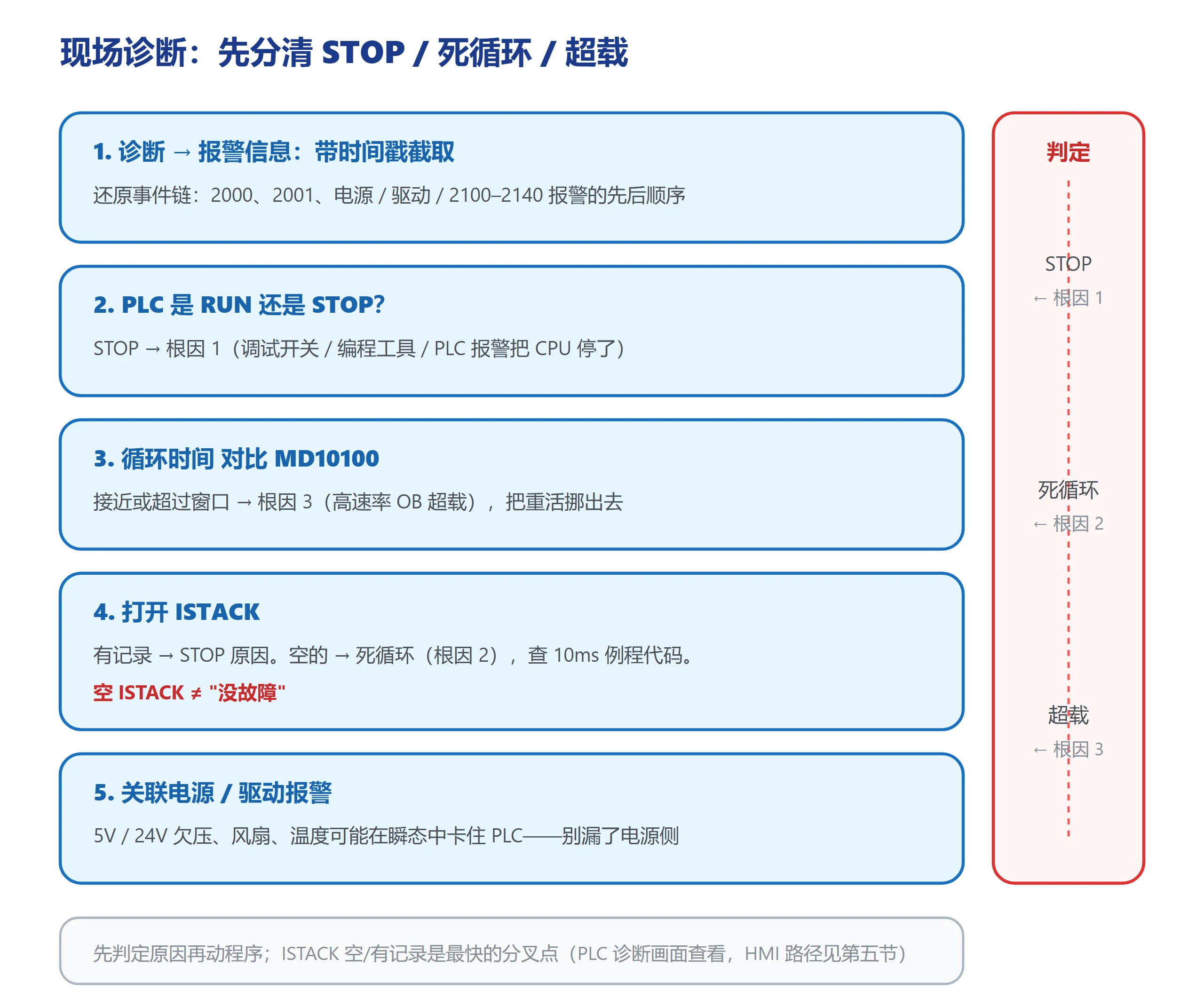

五、现场诊断流程：从报警列表到根因
自上而下查，目标是在动程序之前先分清 STOP / 死循环 / 超载：
- 带时间戳截取报警列表：Menu Select → 诊断 → 报警信息。记录 2000 出现的时间及”邻居”（2001、电源、驱动、2100–2140 电池/电源报警）——先后顺序能还原事件链。
- 查 PLC 是 RUN 还是 STOP：PLC 在 STOP，心跳就断在扫描停摆——根因 1。查谁停的它：调试开关、编程工具、还是某条 PLC 报警（机床厂自定义报警可参考840D/828D PLC 用户报警排查的 DB2 反查思路）。
- 读循环时间：PLC 在 RUN 但循环时间接近或超过 MD10100，就是根因 3（超载）——把重活挪出高速率 OB。
- 打开 ISTACK——并且正确理解”空的 ISTACK”：PLC 若 STOP 了，ISTACK 会显示停止原因；但若系统是卡死在循环里而非正式停止，ISTACK 是空的。2000 伴随空 ISTACK 不代表”没故障”——它指向死循环（根因 2）。此时去看 10ms 时间中断例程附近、接口计数器加一那几行的时间关键代码。
- 关联电源/驱动报警：5V/24V 欠压、风扇、温度类报警可能在瞬态中卡住 PLC 或触发看门狗；别只治症状漏了电源。
六、梯形图侧根因：时间中断里塞了长循环/阻塞等待
负责累加心跳计数器的 10ms 时间报警例程，必须每个周期都快速、无条件地执行完。两种写法必出事：
- 阻塞式循环：出口条件永远不满足的 WHILE/FOR，或者子程序递归调用自己，把扫描困住，10ms 例程永远轮不到执行。
- 高速率 OB 里的长等待：把阻塞式通信等待（紧轮询驱动或现场设备）或重量级诊断程序放进时间报警 OB，把计数器累加拖过 MD10100 窗口。
修法在程序里，不在参数里：把耗时和等待型任务挪出时间关键 OB；给每个循环加真实出口和看门狗计数；把心跳累加固定为 10ms 例程的第一句、无条件执行的代码。
经验法则：计数器累加就几行代码，永远执行，绝不放在任何条件或等待之后。
七、参数改大能解决吗：能，但代价是失去安全保护窗口
把 MD10100 从 100ms 往上调，确实能让”因时间太紧”触发的 2000 消失。但要明白你放弃了什么：
- MD10100 是安全窗口——NCK 多快能发现 PLC 死了。放宽到几秒，PLC 停摆后控制系统还能”继续运行”这么久：防护门、润滑联锁、门锁逻辑全部无人维护，而轴运动可能仍被允许。
- MD10120 同理保护的是启动阶段：设太长，一个永远起不来的 PLC 也能让 NCK 继续往下走。
- 西门子自己的建议是：MD10100 应在盖住最坏情况抖动的前提下尽量收紧，以 100ms 为参考；只有实测循环时间并做安全评估后才允许放宽。
结论：先实测循环时间、确认原因是真实抖动（而不是被你藏起来的死循环或 STOP），放宽参数才是正当操作。

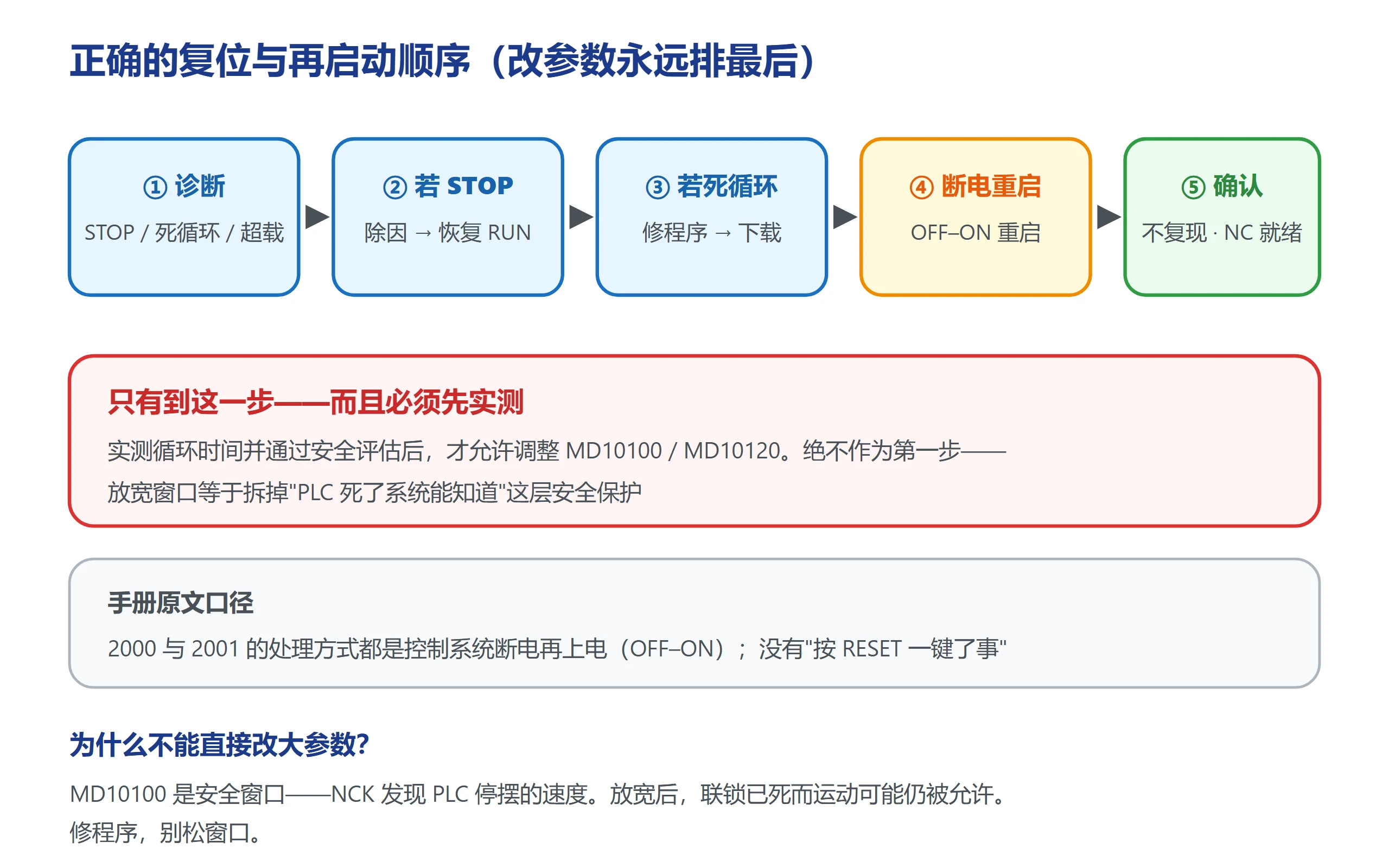

八、复位与再启动的正确顺序
手册对 2000 和 2001 给出的处理方式是同一个：控制系统断电再上电（OFF–ON）。不存在”按一下 RESET 就完事”——也不应该有，因为根因还在。
正确顺序：
- 按第五节分清 STOP / 死循环 / 超载。
- PLC 在 STOP：排除原因（调试开关、编程工具、PLC 报警），恢复 RUN，确认心跳恢复。
- 死循环或超载：修程序（去掉阻塞循环/把重活挪出时间关键 OB），下载后断电重启。
- 重启后打开 诊断 → 报警信息，确认 2000/2001 不再复现、NC 就绪、NC 启动允许。
- 只有实测循环并留有书面依据后，才调整 MD10100 / MD10120——永远不是第一步。
FAQ
828D 报警 2000 和 2001 有什么区别？
2001「PLC 未启动」发生在启动阶段：上电后 PLC 在 MD10120 $MN_PLC_RUNNINGUP_TIMEOUT（默认约 1 秒）内一次生命信号都没发过。2000「PLC 生命信号监控」发生在循环运行中：PLC 已经启动，但 10ms 心跳计数器在 MD10100 $MN_PLC_CYCLIC_TIMEOUT（参考值 100ms）内不再变化。冷启动故障常先见 2001 再见 2000；运行中的机床被停机则通常只报 2000。
MD10100 改成多少合适？
西门子给 828D 的参考值是 100ms。保持该值，除非你实测了 PLC 最坏情况循环抖动、并有经过安全评估的理由去放宽。调成几毫秒会让正常抖动都触发报警 2000，属于自己制造的故障；也不要靠调大它去掩盖死循环或 STOP——那等于拆掉”PLC 死了系统能知道”这层保护。
报警 2000 时 ISTACK 是空的，是不是说明没故障？
不是。ISTACK 为空说明 PLC 没有正式进入 STOP，因此没有写停止诊断。在报警 2000 场景下，这个特征直接指向用户程序里的死循环：扫描被困住，负责累加心跳计数器的 10ms 时间中断例程永远执行不到，NCK 超时报警。应把空 ISTACK 读作”故障是死循环而非 STOP”，去检查 10ms 例程与接口计数器累加附近的时间关键代码。
