Q: FANUC 梯形图里 A 地址已经通电了，为什么不报警？

最常见的原因是梯形图里缺少信息显示功能指令 DISPB（SUB 41）——报警显示的链路是"梯形图置位 A 地址 → DISPB 通知系统 → 系统查信息文本 → 显示"，少了 DISPB 就没有人通知系统，所以 A 地址通了也不显示。把 DISPB 补上即可，其中"信息数"按本机 A 地址总量填，0i-D 常见为 2000（A0~A249 共 250 字节 × 8 位）。另外两个次要原因：同一 A 地址存在双线圈（实际并未导通），以及在仿真器上测试（PMC 程序本身不完整）。

Q: PMC 报警和系统报警怎么区分？1000 号算哪一类？

1000 号算机床厂自定义的外围报警（PMC 报警），不是系统报警。系统报警是 900–976（CNC 控制侧硬件故障，FANUC 手册可查，且不能用复位键消除）；伺服/主轴是 4xx / 7xx；而 1000–2999 段是机床厂写在 PMC 里、用 A 地址触发的报警，FANUC 手册查不到，只在随机床手册里。区分的价值在于路径：系统报警走硬件诊断，外围报警走"报警号 → A 地址 → 梯形图 → I/O 点"的反查。

外围报警是维修电工最常被卡住的一类：屏幕上一个 EX1118 或 AL2022，手册丢了、问厂家三天不回，机床就这么停着。其实这类报警有一个固定的反查路径——报警号 → A 地址 → 梯形图 → I/O 点，四步就能从”不知道什么意思”走到”该测哪个端子”。

本文把这四步拆到能照着按软键的程度，并补两个真正卡人的坑：梯形图缺 DISPB 功能指令（A 地址通了却不报警）和报警信息里只有报警号、没有 I/O 点的情况怎么处理。

一、先分清三类报警：系统 / 伺服 / 机床厂自定义

表 1 — 三类报警的边界与归属

类别	号段	谁写的	能不能在 FANUC 手册里查到	典型例子
系统报警	900–976	FANUC（CNC 控制侧硬件）	✅ 能	900 ROM PARITY、950 PMC、974 F-BUS
伺服 / 主轴报警	4xx / 7xx	FANUC	✅ 能	401 VRDY OFF、749 串行主轴
机床厂自定义（外围报警）	1000–2999	机床厂（MTB）写在 PMC 里	❌ 查不到，只在随机床手册里	EX1010、No1018、AL2022

外围报警的几个典型特征：

号段 1000–1999 或 2000–2999，前缀多为 EX、No、AL、ALM
本质是机床厂用 PMC 的 A 地址做的报警：A 地址一接通，配上信息画面里的报警文本，就在屏幕上显示成一条报警
监测的都是外围元器件：液位开关、压力开关、温度开关、限位开关、刀库/刀塔位置开关等

一句话区分：能在 FANUC 手册里查到的叫系统/伺服报警；查不到、只随机床带的，就是机床厂自定义外围报警。区分清楚很重要，因为两者的处理路径完全不同——前者看硬件诊断，后者查梯形图。系统报警（900–976）的详解见《FANUC 900/950/971 报警代码大全》。

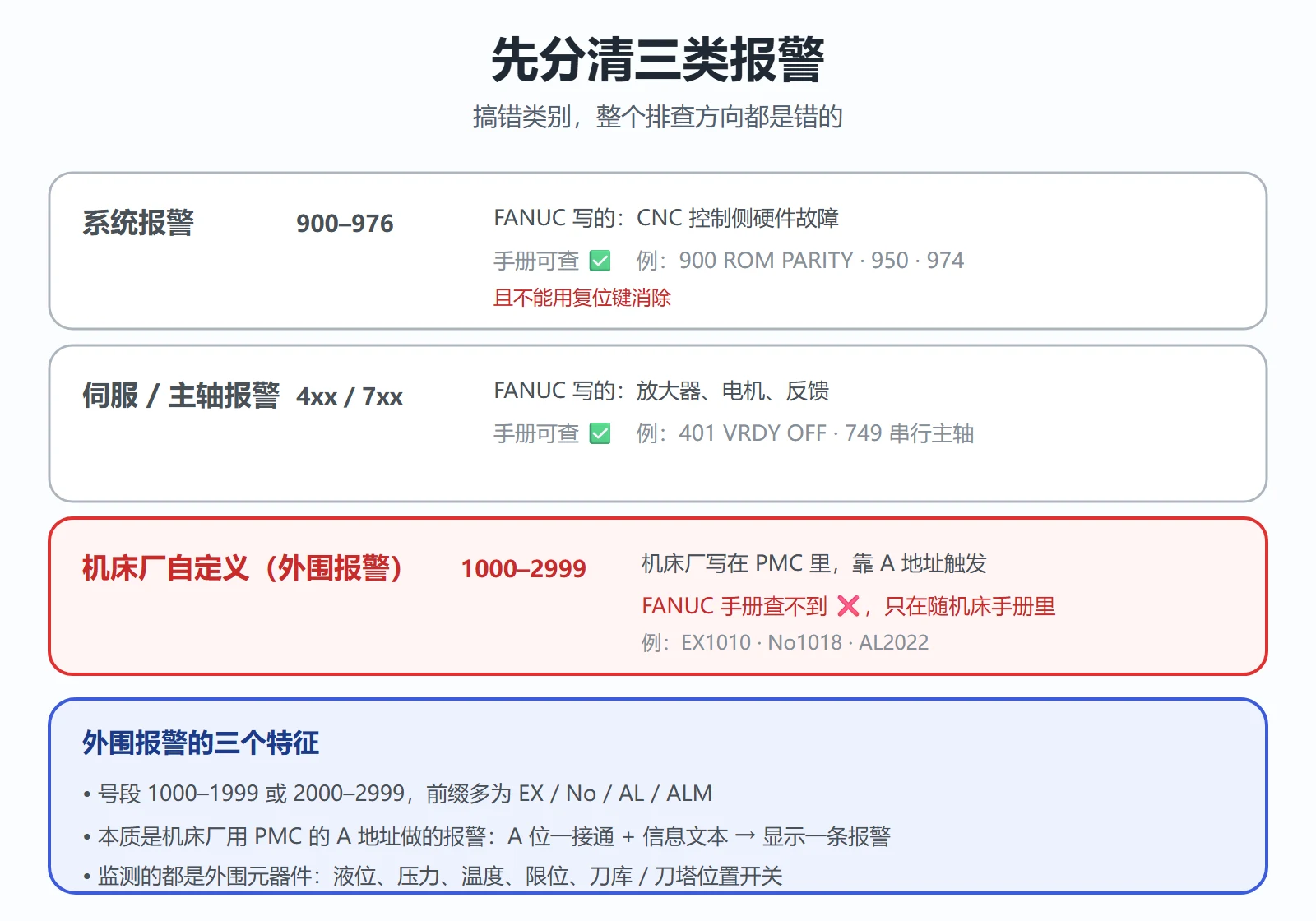

FANUC 三类报警边界：900-976 系统、4xx/7xx 伺服主轴、1000-2999 机床厂自定义外围报警

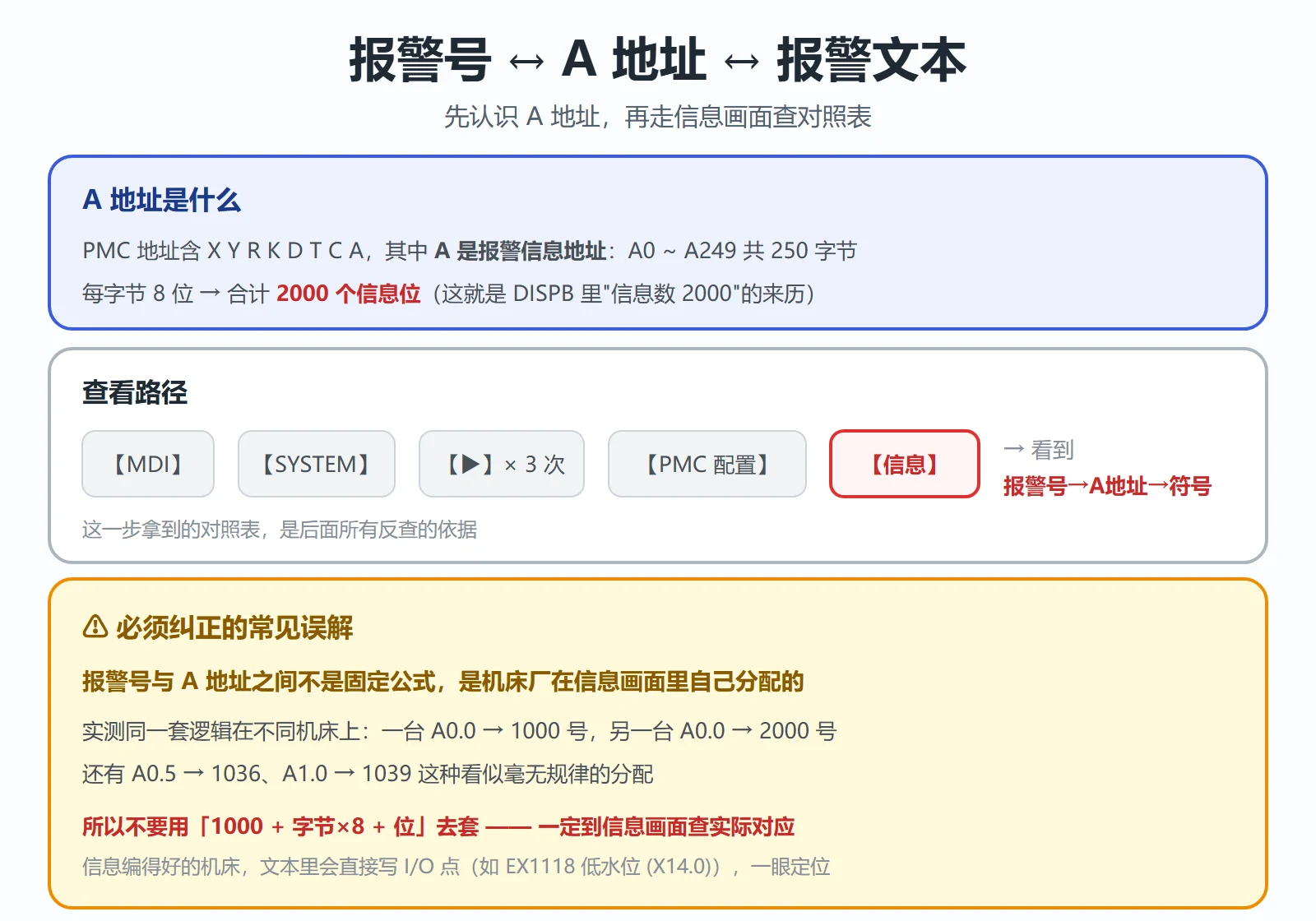

二、报警号 ↔ A 地址 ↔ 报警文本：信息画面怎么查

先说清 A 地址是什么。FANUC 的 PMC 地址里有 X、Y、R、K、D、T、C、A，其中 A 是报警信息地址：

A0 ~ A249，共 250 个字节，每字节 8 位 → 合计 2000 个信息位（这就是后面 DISPB 里”信息数 2000″的来历）
每一位对应一条报警信息；机床厂在 PMC 里把某个 A 位置 1，系统就去”信息”里找这个地址对应的文本并显示出来

⚠️ 这里有一个必须纠正的常见误解：报警号和 A 地址之间不是固定公式算出来的，是机床厂在信息画面里自己分配的。实测同一套逻辑在不同机床上：一台 A0.0 对应 1000 号，另一台 A0.0 对应 2000 号；还有 A0.5 → 1036、A1.0 → 1039 这种看似无规律的分配。所以不要拿”1000 + 字节×8 + 位”去套，一定要到信息画面里查实际对应关系。

查看路径：

机床切到【MDI】方式
按【SYSTEM】
连按 3 次扩展键【▶】
选【PMC 配置】→【信息】

进到这里能看到报警号 → A 地址 → 符号的完整对照表，这就是后面所有反查的依据。信息编得好的机床，文本里会直接写 I/O 点（例如”EX1118 污水桶低水位异常检知 (X14.0)”），一眼就能定位；编得差的只有报警号，那就走第三节起的四步。

三、第一步：PMC 维护 → 信号状态，确认哪个 A.x 触发了

先确定”是哪一位在报警”。

路径：【MDI】→【SYSTEM】→ 连按 3 次【▶】→【PMC 维护】→【信号状态】→ 进 A 地址页面

页面会列出 A 地址（如 A0.0）与蓝色的符号数字
某位显示为 1，就是当前触发的那条报警（例如 A0.0 = 1 对应急停报警）
报警可能同时有多个位置 1，配合屏幕上的报警号与信息画面的对照表来锁定主因，别被连锁报警带偏

小技巧：如果报警一闪就消、来不及看，可以先在信号状态页面盯住 A 区，再触发一次动作复现——这一位很多时候是”结果位”，真正的条件还在梯形图里。

四、第二步：梯形图里搜线圈，逆推串联触点

拿到 A 地址（或报警号）后，去梯形图定位它的线圈。

路径：【SYSTEM】→ 3 次【▶】→【PMC 梯图】

输入查询条件：可以直接输 A 地址（如 A0.0），也可以输报警号（如 #1000）
按【W-搜索】软键，光标直接跳到该报警对应的线圈
逆推：看这个线圈前面串了哪些触点——通常就是输入信号触点（如 X8.4 的常闭触点）

急停报警这个例子最典型：正常情况下外部急停开关接常闭点，通电后 PMC 里 X8.4 常闭触点断开，A0.0 线圈不导通；按下急停或线路断线时，X8.4 常闭触点闭合，A0.0 导通 → 报警。所以排查时针对性查两样：急停开关是否卡滞、线路是否断线/接触不良。

逆推的核心心法：线圈是”结果”，它前面串的触点才是”原因”。一步步往上找，直到找到最外层的那个物理输入（X 点）或内部条件（R 继电器、定时器、计数器）。

梯形图基础与在线监控手法见《FANUC PMC 梯形图入门：从信号地址到在线监控》。

五、第三步：把 X 位号反查回电气图与端子排

找到 X 点只是拿到”逻辑地址”，还要落到物理接线上。

X 点 → I/O 模块：先看该 X 地址属于哪个 I/O Link 模块（进 PMC 的 I/O 模块分配画面确认组/座/槽与起始地址）
模块 → 端子排：按模块的接线表/地址表，把 Xm.n 落到具体的端子号
现场测：到端子排上量这个点的通断/电压，确认是开关坏、线断还是触点氧化

⚠️ 位号漂移这个坑：报警文本里写的 X 点号是按当时的 I/O Link 分配写死的。一旦分配变了——增删模块、改字节数（如 OC01I 改成 OC02I）、调组序——后续模块的全部 X 地址会整体平移。于是就会出现”报警写的是 X14.0，实际信号在 X20.0″这种对不上的情况。所以永远以当前的 I/O 分配 + 梯形图为准，不要迷信旧文本里写的点号。

六、第四步：反向验证——手动强制该输入，报警是否复现

前三步是”推”，第四步是”验”。目的只有一个：确认你找到的那条链路真的是报警的成因，而不是旁边一条并联的。

做法：在安全的机械条件下（能停就停、轴能锁就锁），人为制造该输入的状态变化——

物理侧：短接/断开对应端子，或手动拨动开关、按下按钮
PMC 侧：用 PMC 的强制（FORCE）功能把该 X 位强制置 1/0（用完务必解除强制！）

判读：

报警如期出现/消失 → 链路确认，故障点就在这个开关或这段线上
报警没反应 → 说明找错了：回到第二步重新逆推，注意有没有并联条件、自保持回路、双线圈（同一 A 地址在两处被驱动时，实际不一定导通）
报警时有时无 → 多半是接触不良、触点氧化或端子松动，重点查接头而不是换件

铁律：强制功能用完必须解除。忘记解除强制，机床会带着一个”假的”信号运行，这是最危险的一类人为隐患。

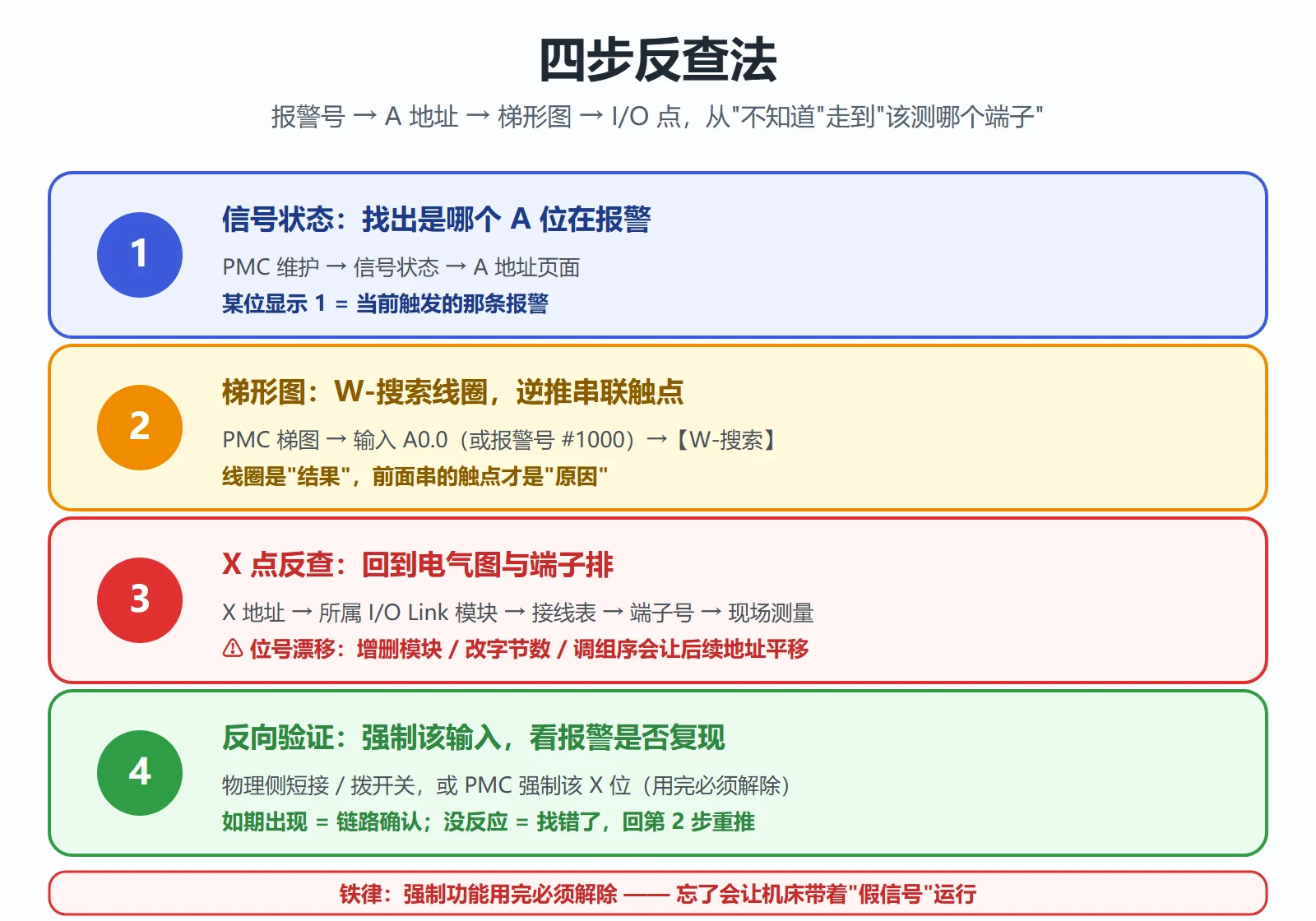

FANUC 外围报警四步反查法：信号状态→W搜索线圈→逆推触点反查X点→强制验证

七、坑一：A 地址已经置 1，画面却不报警？多半缺 DISPB

这是最让人抓狂的一种：在 PMC 状态监控里看到 A0.5、A1.0 明明已经触发（=1），信息画面里这两个地址的文本也填好了（如 A0.5 对应 1036），但屏幕上就是没有任何报警显示。

原因：梯形图里没有”信息显示”功能指令 DISPB（SUB 41）——修改程序时误删或漏编了。

报警显示的完整链路是：

梯形图把 A 位置 1 → DISPB 通知系统 → 系统到”信息”里读这个 A 地址对应的文本 → 显示在画面上

少了 DISPB 这一环，A 地址通了也没有人去通知系统，自然不显示。

DISPB 里的”信息数”怎么填：以 0i-D 为例，A 地址是 A0~A249 共 250 字节 × 8 位 = 2000 个信息位，所以功能指令里填 2000。不同机型 A 地址范围可能有差异，以本机 PMC 规格为准。

另外两个同样会造成”触发了不显示”的原因（顺手一起查）：

双线圈：同一 A 地址在两处被驱动，实际可能根本没导通
仿真/测试环境 PMC 程序本身不完整（仿真器上最常见）

八、坑二：信息里只有报警号、没有 I/O 点怎么办

很多机床的报警信息编得很省——只有 EX2022 这种号，没有地址、没有符号、没有 I/O 点。这时候按下面顺序找：

① 先按 A 地址搜，搜不到就按”符号名”搜

有些厂家不是直接用 A 地址，而是用内部继电器 R + 数据传送指令实现。这时输 A0.0 会提示”地址/符号未找到”，因为线圈其实是 R0700.0 之类，符号名称就是那个报警号（可能带前缀：2000 / EX2000 / AL2000 / No.2000）。所以直接输报警号数字（如 2000）再按 W-搜索，光标会定位到那个 R 线圈。

② R 线圈还没符号名？去搜数据传送指令

如果 R 线圈连符号名都没有，就搜功能指令。常见的传送类指令：

表 2 — 常见的 PMC 数据传送类功能指令

指令	含义
SUB43 / MOVB	1 字节数据传送
SUB44 / MOVW	2 字节数据传送
SUB47 / MOVD	4 字节数据传送
SUB45 / MOVN	任意字节数数据传送
SUB8 / MOVE	逻辑乘后传送
SUB28 / MOVOR	逻辑和后传送

在 PMC 里逐个搜这些指令，找到源地址是 R、目标地址是 A 的那一条即可。

③ 按字节对应算回去

例如某条 SUB45/MOVN：字节数 30，源地址 R0700~R0729，目标 A000~A0029，R 与 A 按字节一一对应——A5.0 是第 5 字节，对应的就是 R0705.0（R0700 为起始）。找到 R 之后再往上追它的驱动条件。

④ 整字节使用的写法

有些机床厂把 A 地址按字节用：例如 R580 的每一位接通就分别触发 A0.0~A0.7。这时先找 A 的那一字节，再找它对应的 R 地址关系即可。

排查心法不变：不管厂家用 A 直接写、还是 R + 传送指令绕一层，最终都要落到”哪个物理输入驱动了它”。绕路只是多搜一步指令。

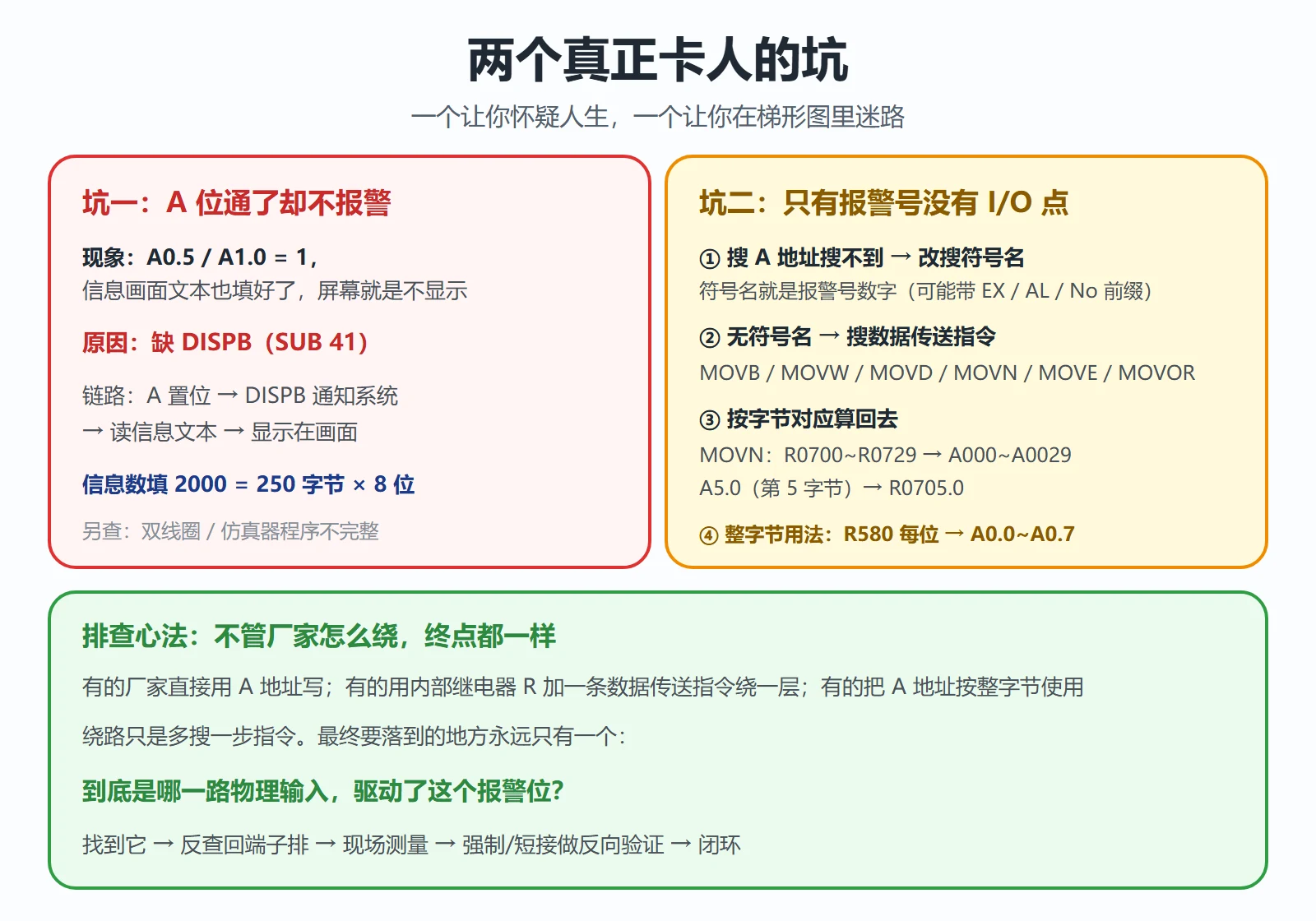

FANUC 外围报警两个坑：缺 DISPB（A地址通了不报警）与无I/O点信息（符号名/传送指令反查）

常见问题

FANUC 梯形图里 A 地址已经通电了，为什么不报警？

最常见的原因是梯形图里缺少信息显示功能指令 DISPB（SUB 41）——报警显示的链路是”梯形图置位 A 地址 → DISPB 通知系统 → 系统查信息文本 → 显示”，少了 DISPB 就没有人通知系统，所以 A 地址通了也不显示。把 DISPB 补上即可（其中的”信息数”按本机 A 地址总量填，0i-D 常见为 2000 = A0~A249 共 250 字节 × 8 位）。另外两个次要原因：同一 A 地址存在双线圈（实际并未导通），以及在仿真器上测试（PMC 程序本身不完整）。

PMC 报警和系统报警怎么区分？1000 号算哪一类？

1000 号算机床厂自定义的外围报警（PMC 报警），不是系统报警。 系统报警是 900–976（CNC 控制侧硬件故障，FANUC 手册可查，且不能用复位键消除）；伺服/主轴是 4xx / 7xx；而 1000–2999 段是机床厂写在 PMC 里、用 A 地址触发的报警，FANUC 手册查不到，只在随机床手册里。区分的价值在于路径：系统报警走硬件诊断，外围报警走”报警号 → A 地址 → 梯形图 → I/O 点”的反查。

找不到机床厂报警手册时怎么查报警原因？

按四步反查：①【MDI】→【SYSTEM】→3 次【▶】→【PMC 维护】→【信号状态】，找出显示为 1 的那个 A 位；②【PMC 梯图】里输入该 A 地址（或报警号）后按【W-搜索】定位线圈，逆推它前面串联的触点；③把查到的 X 点按 I/O Link 分配反查回模块与端子排，注意分配变动会造成位号漂移；④手动强制或短接该输入做反向验证，确认报警随之出现/消失。信息画面（【PMC 配置】→【信息】）里如果能看到报警号→A 地址→符号的对照，就先拿它当索引。
