FANUC PMC 强制输出怎么用？信号强制(FORCE)路径(PMCDGN/STATUS/FORCE) + 可强制地址(G/R/Y) + 停PMC/解除 + 安全红线

PMC 强制输出（信号强制 / FORCE）是 FANUC 维修调试里最”立竿见影”也最”能闯祸”的功能：它能在不依赖梯形图逻辑的情况下，把一个 PMC 信号强行置 1 或置 0，用来判断”是阀坏了、线断了，还是逻辑没到”。换刀机械手卡刀时”捅阀”还原位置、电磁阀不动作时强制 Y 点试阀，靠的都是它。

但强制 Y 点等于直接给外部负载通电，强制 G/F 等于绕过安全联锁——用错地方会撞机伤人。本文把强制输出的入口、能强制哪些地址、标准操作四步和安全红线一次讲清。

一句话：强制是用来”诊断信号通断”的，不是用来”代替逻辑长期运行”的。测完必须解除。

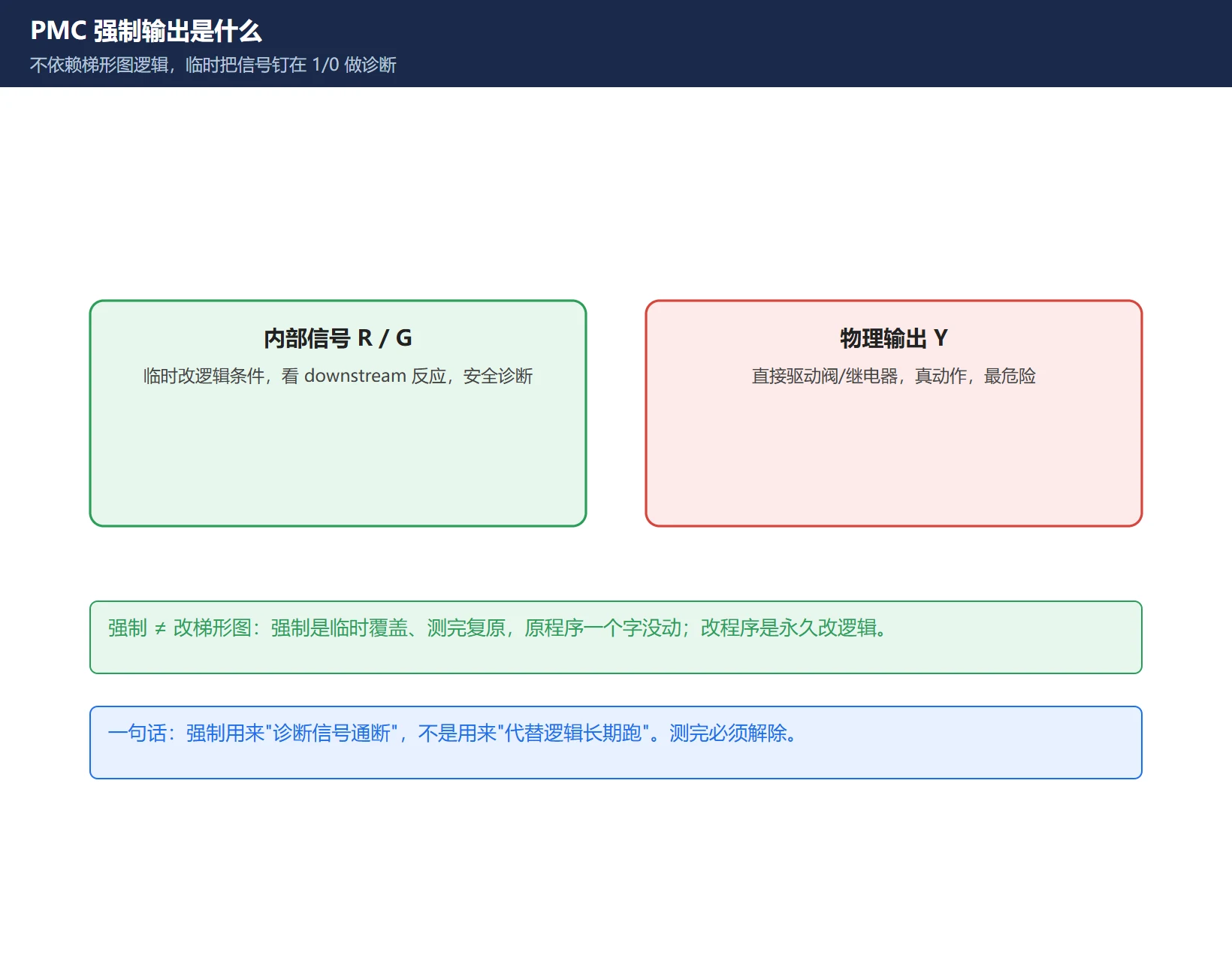

一、什么是 PMC 强制输出（信号强制）

PMC 每个扫描周期都按梯形图刷新信号状态。强制（FORCE）就是”不管逻辑算出来是什么，我强行把这个地址钉在 1 或 0″，用于临时覆盖信号做诊断。

• 强制一个 R/G 内部信号：等于临时改写逻辑条件，看 downstream 反应——安全的诊断手段。
• 强制一个 Y 输出信号：等于直接驱动外部继电器/电磁阀——物理动作，最危险。

强制和改梯形图是两回事：改梯形图是永久改逻辑；强制是临时覆盖、测完复原，原程序一点没动。

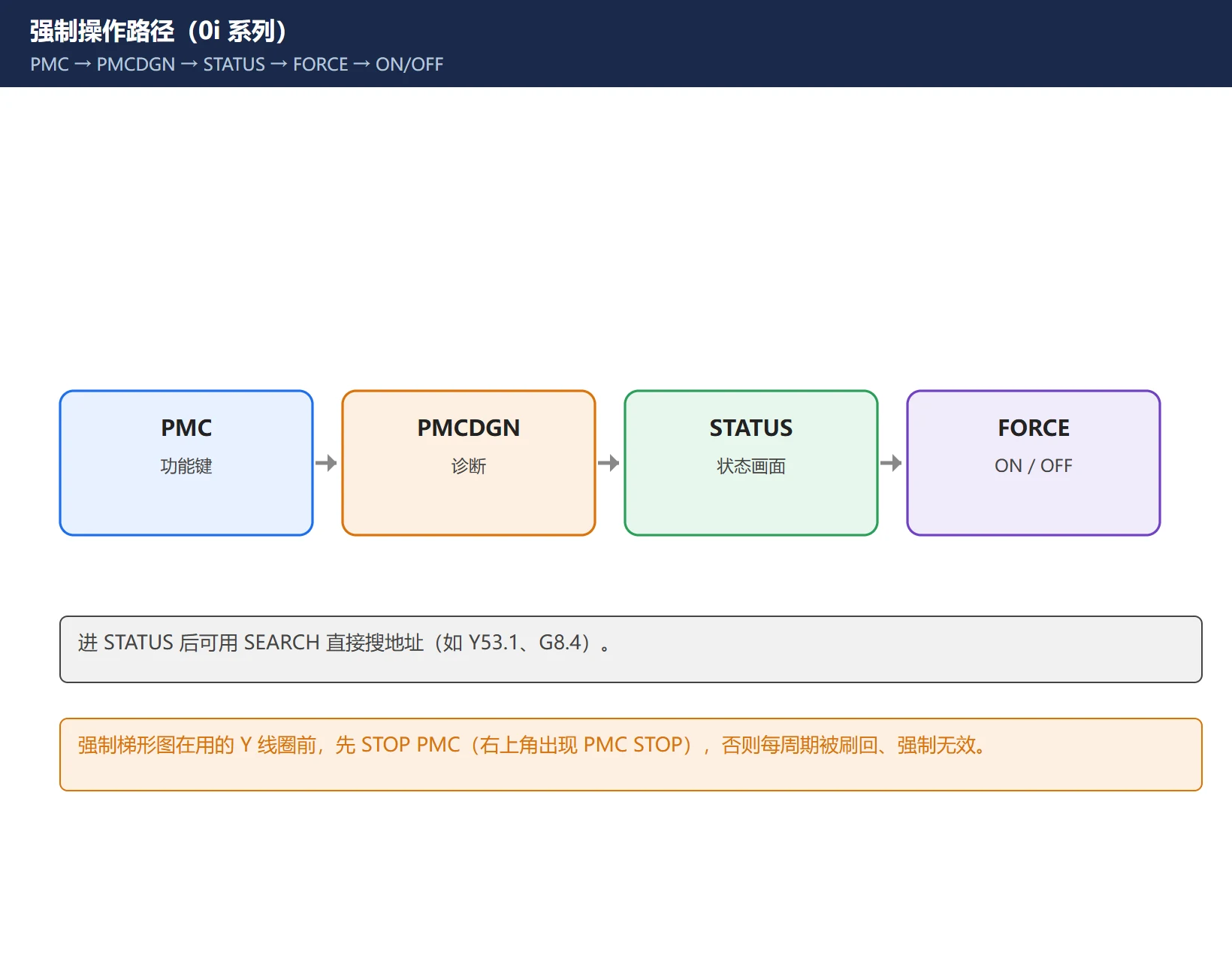

二、在哪操作：PMC → PMCDGN → STATUS → FORCE

标准入口（0i 系列）：

PMC → PMCDGN（诊断） → STATUS（状态） → 软键 [FORCE] → [ON] / [OFF]

• 进 STATUS 后可用 SEARCH 直接搜地址（如 Y53.1、G8.4）。
• 光标移到目标地址，按 FORCE → ON 强制通、OFF 强制断。
• 想强制梯形图里正在用的输出信号（比如某个 Y 线圈），需要先停止 PMC 运行（否则 PMC 每个扫描周期又把信号刷回原值，强制无效）。按 PMC 子菜单 STOP → YES，屏幕右上角出现 “PMC STOP” 后再强制。

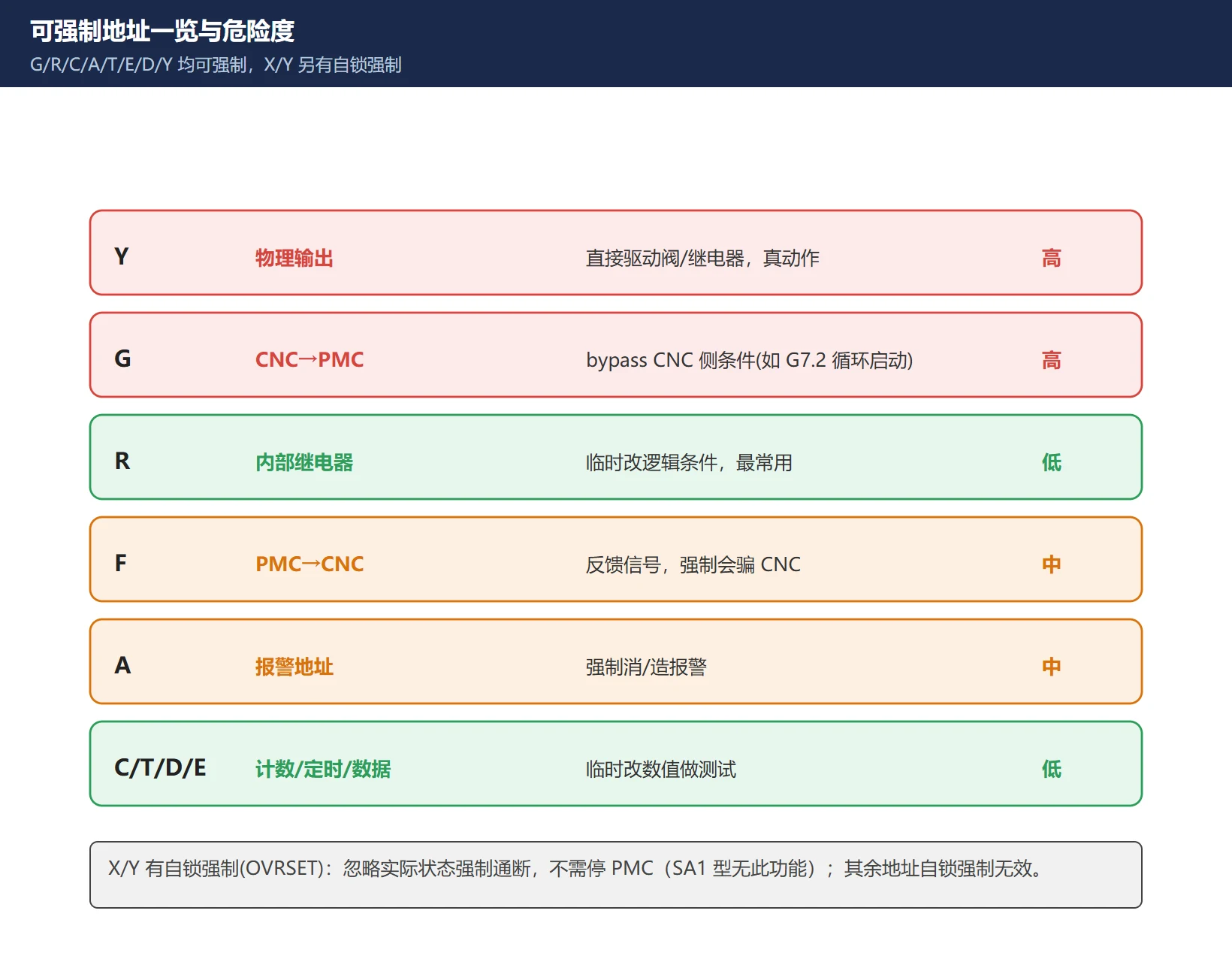

三、能强制什么地址：G/R/C/A/T/E/D/Y

PMC 里这些地址都可以被强制通/断：G、R、C、A、T、E、D、Y（以及 X 的自锁强制）。

地址	类型	强制用途	危险度
Y	物理输出	直接驱动阀/继电器，真动作	高
G	CNC→PMC	bypass CNC 侧条件（如 G7.2 循环启动）	高（绕安全）
R	内部继电器	临时改逻辑条件，最常用	低
F	PMC→CNC	反馈信号，强制会骗 CNC	中
A	报警地址	强制消报警/造报警	中
C/T/D/E	计数器/定时器/数据	临时改数值做测试	低

注意：X/Y 还有”自锁强制”（OVRSET）——忽略输入的实际状态和 PMC 的实际输出结果，把它强制通/断而不需要停止 PMC（SA1 型 PMC 无此功能）。但除 X/Y 外的地址，自锁强制无效，要强制就得停 PMC。

四、强制 Y 输出：最有用也最危险

强制 Y 点 = 绕过梯形图，直接给外部负载通电。它是判断”阀/线/卡”的神器，也是事故源头。

• 典型用法：怀疑某个电磁阀不动作，强制对应 Y 点 ON，看阀是否吸合、缸是否动——阀不动说明阀或线或电源问题，阀动说明是逻辑没给到。换刀机械手卡刀时用强制 Y 把机械手”捅”回原位，也是这个思路。
• 红线：强制 Y 前必须确认安全状态——机床急停、周边无人、被驱动件不会伤人/撞机、负载无害（别强制主轴/进给使能去驱动轴）。强制期间站在急停旁。

五、强制 G/R 内部信号：安全的 bypass 测试

相比 Y，强制 R/G 是更安全的诊断方式——它只在逻辑层改条件，不直接驱动物理负载。

• 强制 R：把一个中间继电器强制为 1，看 downstream 梯级是否按预期动作，用来二分定位”哪一级条件没满足”。
• 强制 G：模拟 CNC 侧给 PMC 的条件（如某个 G 信号），测试 PMC 流程是否通。但 G7.2（循环启动）这类安全相关信号千万别乱强制——刀具没夹紧时强制循环启动，主轴可能直接转起来撞刀。

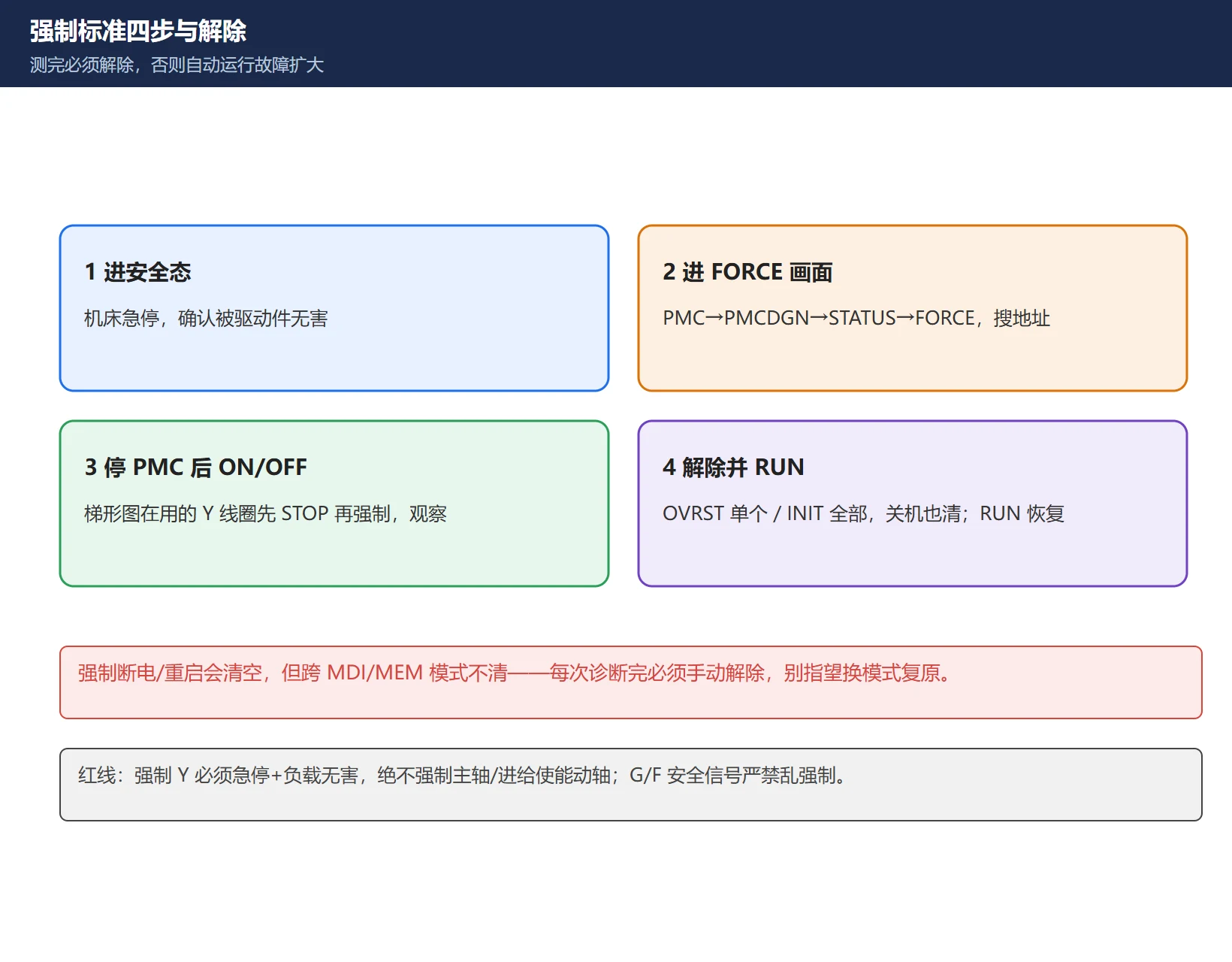

六、标准操作步骤（含停 PMC / 解除）

推荐四步，干净不留尾巴：

1. 进安全态：机床急停，确认被驱动件无害。
2. 进 FORCE 画面：PMC → PMCDGN → STATUS → FORCE；搜到目标地址。
3. 强制 / 观察：若强制的是梯形图在用的 Y 线圈，先 STOP PMC 再 ON/OFF；观察结果。
4. 解除恢复：单个解除按 OVRST，全部解除按 INIT；或关机再开机强制也会清空。解除后再 RUN 恢复 PMC，确认无新增报警。

强制状态断电/重启会清空，但跨 MDI/MEM 模式不会自动清除——所以每次诊断完必须手动解除，别指望换个模式就复原。

七、安全红线与常见误用

• 红线 1：强制 Y 必须急停 + 确认负载无害，绝不强制主轴/进给使能去动轴。
• 红线 2：G/F 等安全相关信号（急停、伺服允许、循环启动）严禁随意强制，会绕过联锁。
• 红线 3：测完逐个解除，否则自动运行时某个输出被强制作 ON，故障范围被你亲手扩大。
• 误用：拿强制当”临时改逻辑长期跑”——强制不是逻辑，掉电/解除就失效，且容易忘了清。
• 误用：不停 PMC 就强制梯形图在用的 Y 线圈，结果”刚强制就被刷回”，以为强制坏了，其实是没停 PMC。

---

常见问题（FAQ）

强制输出和改梯形图有什么区别？

强制（FORCE）是临时把某个地址钉在 1/0，原梯形图一个字没改，测完解除就恢复原样，常用于诊断信号通断。改梯形图是永久改逻辑、且要下载生效，用于正式修改。一句话：强制是”借个信号看反应”，改程序是”改规矩”。现场排查优先用强制，确认根因后再决定要不要改梯形图。

强制 Y 点会不会烧东西或撞机？

有可能，所以强制 Y 前必须进安全态：机床急停、周边无人、被驱动件确认无害。强制 Y 等于直接给外部负载通电，如果强制的是主轴/进给使能这类会驱动轴的信号，轴会动、会撞；如果强制的是普通电磁阀且管路带压，阀会动作。正确做法是只强制”无害的小负载”做通断测试，并且手不离急停。永远别强制安全联锁相关信号。

强制后忘了解除会怎样？

强制状态在 PMC 运行期间一直生效，自动运行时那个被强制的地址不会按逻辑变化——比如某个 Y 被强制作 ON，机床一自动运行就一直通电，故障范围被你亲手扩大；某个 R 被强制，逻辑条件永远满足/不满足，现象诡异难查。所以每次诊断完必须按 OVRST（单个）或 INIT（全部）解除，或关机重启清空，再 RUN 恢复 PMC，并确认无新增报警。

最后更新：2026-10-30
