现场最常见的 840D 困惑：”屏幕上跳出一个 700xxx 报警，可我连它在 PLC 里哪个点都不知道。”本文把 840D PLC 用户报警的编号规则、DB2 位地址换算公式、自定义报警文本制作一次性讲透，并附可直接反复查阅的速查表。内容依据西门子官方手册口径与 840D/840D sl 实际项目经验整理。
SINUMERIK 840D 的报警分为两大类：系统报警（西门子出厂内置）和用户报警（机床制造商针对具体机型编写）。用户报警是现场最常用、也最容易被”藏起来”的一类——它不在 NC 报警手册里，全靠机床厂的电工把 PLC 位和文字一一对应。本文聚焦用户报警，尤其是 700000 段。
相关西门子报警排查可对照 828D 报警代码一览表 与 828D 报警排查流程；通用调试软件准备见 数控电气调试软件清单。
一、840D PLC 报警的三段编号范围

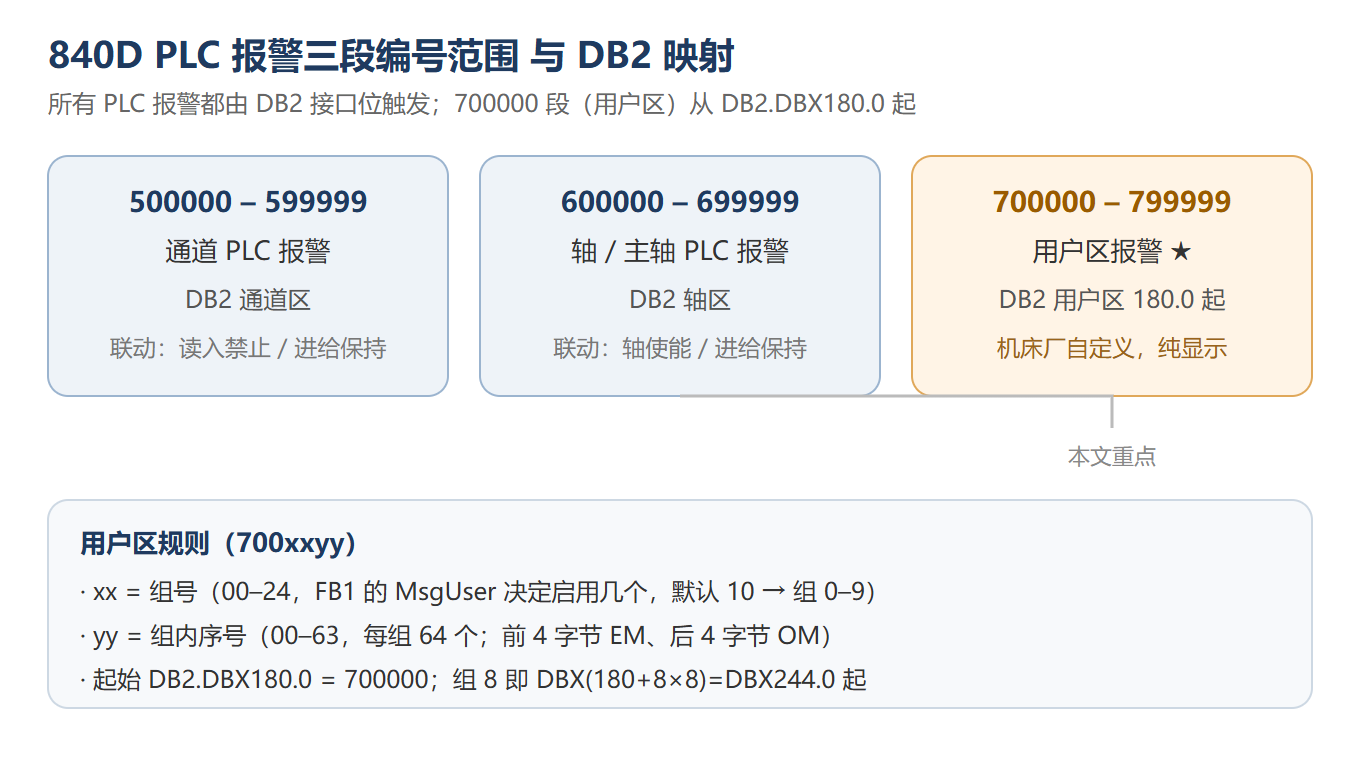

840D 的 PLC 报警号（由 DB2 接口位触发）整体分成三段，每段附带的”联动功能”不同：
| 报警号段 | 名称 | 触发接口 | 附带动作（取决于 FC10 参数） |
|---|---|---|---|
| 500000 – 599999 | 通道 PLC 报警 | DB2 通道区 | 可联动读入禁止、进给保持 |
| 600000 – 699999 | 轴 / 主轴 PLC 报警 | DB2 轴区 | 可联动轴使能、进给保持 |
| 700000 – 799999 | 用户区报警 | DB2 用户区（180.0 起） | 纯显示，是否联动 NC 由你编程决定 |
本文的主角是 700000 段：它是留给机床制造商自由定义的一段，每个号对应 DB2 里一个具体的位。系统报警（300000 驱动、400000 等）不在本文范围。
注意：700000 段虽然”自由”，但地址是按固定规则排布的（见下一节），不是随便挑个数就能用。

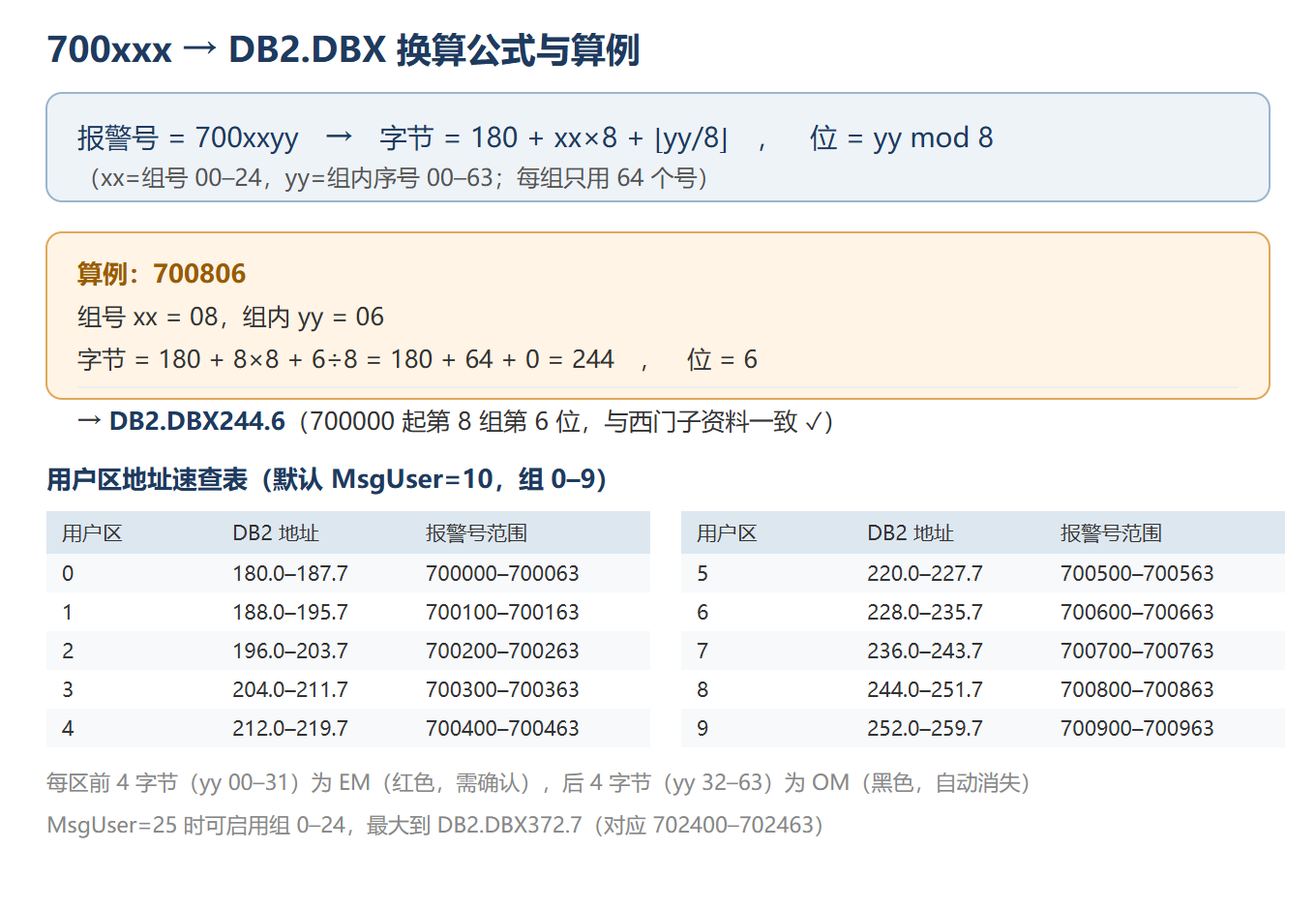

二、★ 核心换算公式：700xxx → DB2.DBX(n).bit
840D 标准用户报警一共 25 个用户区（组），每组 8 字节、64 个报警位。起始地址 DB2.DBX180.0 对应 700000。报警号写成 700xxyy：
xx= 组号（00–24，由 OB1 中 FB1 的MsgUser参数决定启用几个；默认 10，即组 0–9）yy= 组内序号（00–63，每组只用这 64 个）
换算公式：
字节 = 180 + xx × 8 + yy ÷ 8（取整数部分）
位 = yy mod 8
即：DB2.DBX(180 + xx×8 + ⌊yy/8⌋).(yy mod 8)算例 1（最经典）：700806
- 组号 xx = 08，组内 yy = 06
- 字节 = 180 + 8×8 + 6÷8 = 180 + 64 + 0 = 244
- 位 = 6
- 结果：DB2.DBX244.6 ✓（西门子技术论坛与多篇资料一致确认）
算例 2：701661
- 组号 xx = 16，组内 yy = 61
- 字节 = 180 + 16×8 + 61÷8 = 180 + 128 + 7 = 315
- 位 = 61 mod 8 = 5
- 结果：DB2.DBX315.5
算例 3：700458（官方社区例题）
- 组号 xx = 04，组内 yy = 58
- 字节 = 180 + 4×8 + 58÷8 = 180 + 32 + 7 = 219
- 位 = 58 mod 8 = 2
- 结果：DB2.DBX219.2
重要约定：每组只使用 yy = 00–63 这 64 个号（如 700000–700063）。700064–700099 这类不在标准分区内（按公式会与下一组的 00 号撞位），写程序时一律按
xx00–xx63编。
2.1 用户区 0–9 地址速查表（默认 MsgUser=10）
下表是默认配置（启用组 0–9）下的标准映射。注意组内前 4 字节（yy 00–31）是 EM（错误信息），后 4 字节（yy 32–63）是 OM（操作信息），二者行为不同，详见第四节。
| 用户区 | DB2 地址 | 报警号范围 | 前 4 字节 | 后 4 字节 |
|---|---|---|---|---|
| 0 | DBX180.0–187.7 | 700000–700063 | yy 00–31 EM | yy 32–63 OM |
| 1 | DBX188.0–195.7 | 700100–700163 | yy 00–31 EM | yy 32–63 OM |
| 2 | DBX196.0–203.7 | 700200–700263 | yy 00–31 EM | yy 32–63 OM |
| 3 | DBX204.0–211.7 | 700300–700363 | yy 00–31 EM | yy 32–63 OM |
| 4 | DBX212.0–219.7 | 700400–700463 | yy 00–31 EM | yy 32–63 OM |
| 5 | DBX220.0–227.7 | 700500–700563 | yy 00–31 EM | yy 32–63 OM |
| 6 | DBX228.0–235.7 | 700600–700663 | yy 00–31 EM | yy 32–63 OM |
| 7 | DBX236.0–243.7 | 700700–700763 | yy 00–31 EM | yy 32–63 OM |
| 8 | DBX244.0–251.7 | 700800–700863 | yy 00–31 EM | yy 32–63 OM |
| 9 | DBX252.0–259.7 | 700900–700963 | yy 00–31 EM | yy 32–63 OM |
若把 FB1 的 MsgUser 设到 25，可启用组 0–24，最大到 DB2.DBX372.7（对应 702400–702463）。MsgUser 改动后必须删除 DB2、DB3 重新上电才能再生数据块。
2.2 UDT1002 扩展接口的地址偏移差异
标准接口是 UDT2（FB1 参数 ExtendAlMsg = FALSE）。若启用扩展报警机制（UDT1002，ExtendAlMsg = TRUE），报警位的 DB2 字节偏移会发生变化——扩展接口下报警位不再从 180.0 起，而是按 UDT1002 的符号定义整体偏移。不同 Toolbox 版本偏移不同，实际地址一律以当前项目的符号表（symbol table）为准，不要凭记忆硬编码。UDT1002 的额外好处见第三节。
三、UDT2 vs UDT1002 两种接口怎么选
| 项目 | UDT2（标准） | UDT1002（扩展） |
|---|---|---|
| 激活方式 | FB1 参数 ExtendAlMsg = FALSE（默认） | FB1 参数 ExtendAlMsg = TRUE |
| 报警位地址 | DB2 用户区 180.0 起（上表） | 按 UDT1002 符号偏移（以项目符号表为准） |
| %Z 附加整型值 | 不支持 | 用户区 0 支持 %Z 16 位整型附加值 |
| 通道 / 轴 / 用户区数量 | 受标准接口限制 | 支持 10 通道、31 轴、64 用户区 |
| 适用 | 大多数改造、常规报警 | 需带数值报警、容量更大的项目 |
选型建议：普通”某条件成立→提示一条文字”用 UDT2 足够；需要”报警里顺带显示压力值、计数值”这类带参数数值的，用 UDT1002 并在对应数组（如 AddValUserA0）里写入 16 位整型。
四、FC10（AL_MSG）调用与 ToUserIF 参数含义

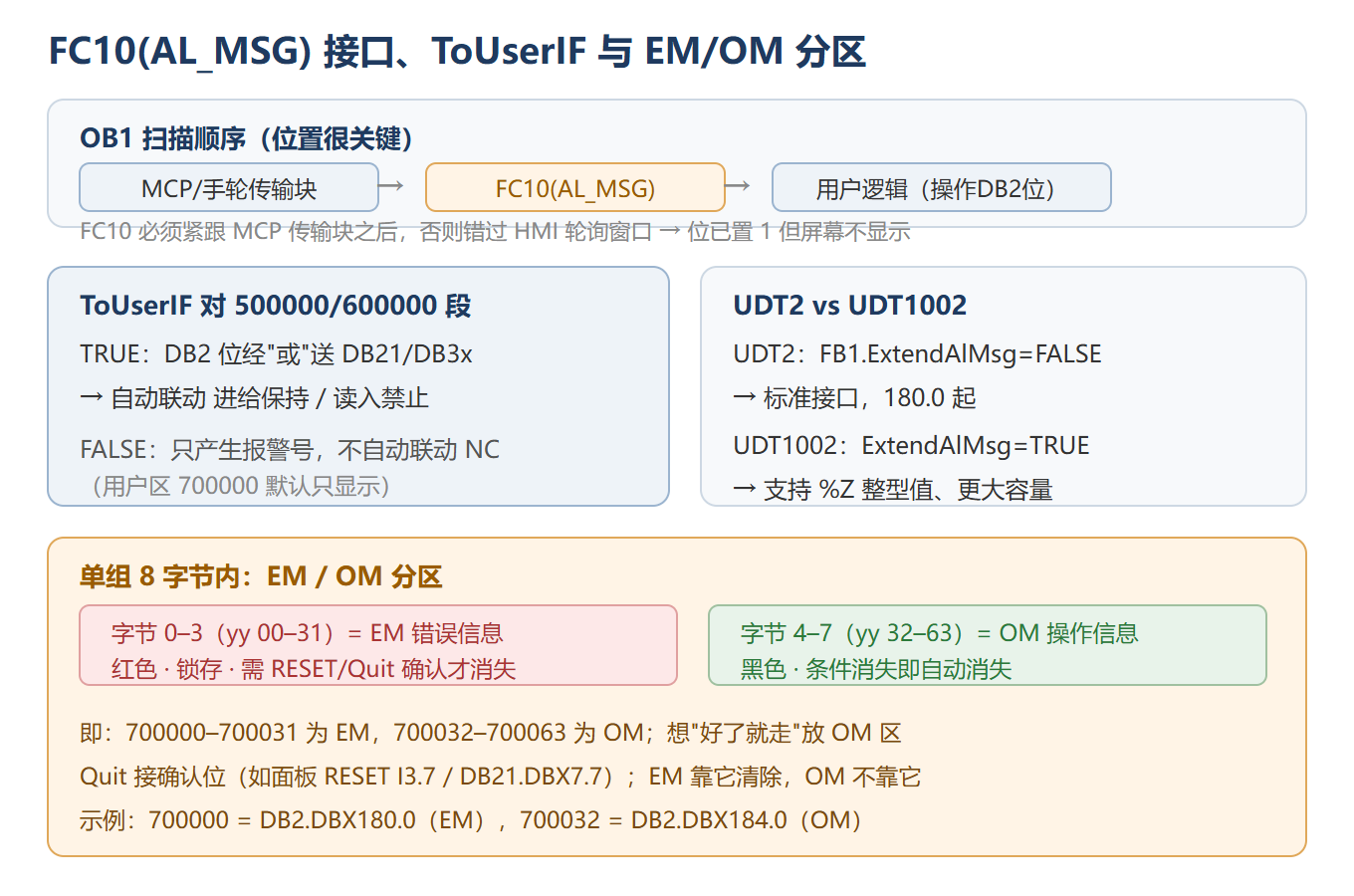

报警显示由 FC10（AL_MSG） 在 OB1 中调用实现：它读取 DB2 的位，翻译成 MMC 上的错误 / 操作信息。调用位置很关键——必须紧跟 MCP / 手轮传输块之后，否则会错过 HMI 的轮询窗口，出现”位已置 1 但屏幕不显示”。
4.1 EM 与 OM 的区别（决定了报警怎么消失）
每个用户区的前 4 字节 = EM（错误信息，红色），后 4 字节 = OM（操作信息，黑色）：
- EM：触发后一直显示，即使触发条件消失也不自动清除，必须按面板 RESET（Quit） 确认才消失。
- OM：触发条件一消失就自动消失，无需确认。
所以 700000–700031 是 EM，700032–700063 是 OM——编报警时想让”故障必须人工确认”就放 EM 区，想”提示一下、好了就走”就放 OM 区。
4.2 ToUserIF 的 TRUE / FALSE 差别（仅对 500000 / 600000 段有效）
ToUserIF 决定是否把”进给保持 / 读入禁止 / NC 启动禁止 / 进给停止”等组信号送到通道与轴接口：
- ToUserIF = TRUE：DB2 中 500000 / 600000 段的位会经”或”运算送到 DB21（通道）和 DB3x（轴）的接口信号，置位即自动产生进给保持、读入禁止等联动。此时 PLC 里不要再直接操作这些接口信号。
- ToUserIF = FALSE：只产生报警号，不自动联动 NC 动作，是否停进给由你自己在 PLC 里另写逻辑。
用户区（700000 段）本身默认只是显示，是否联动 NC 完全看你有没有额外编程——这也是为什么很多”用户报警亮了但机床照常跑”：它本来就没接停机逻辑。
Quit 参数接确认位（如面板 RESET 键 I3.7，或 DB21.DBX7.7）。EM 靠它清除，OM 不靠它。
五、用 ALARM_S / ALARM_SQ（SFC17 / SFC18）做自定义编号报警
除了”置 DB2 位”这种静态映射，840D（S7-300 PLC）还可用系统功能 SFC17 = ALARM_S、SFC18 = ALARM_SQ 在程序里动态生成报警：
- 通过
ID/EV_ID指定任意报警号，配合SD传数据，不受 700xxx 接口位数量约束，适合需要大量、编号不固定、或要带关联数据的报警。 ALARM_SQ带确认、ALARM_S不带确认。- ⚠️ 注意：ALARM_S / ALARM_SQ（SFC17/SFC18）属于 S7-300 标准指令，在 SINUMERIK ONE（S7-1500 平台）已不被支持，迁移时需改用
Program_Alarm。840D sl 仍可正常使用。
六、报警文本制作与安装路径（840D sl 新 HMI）

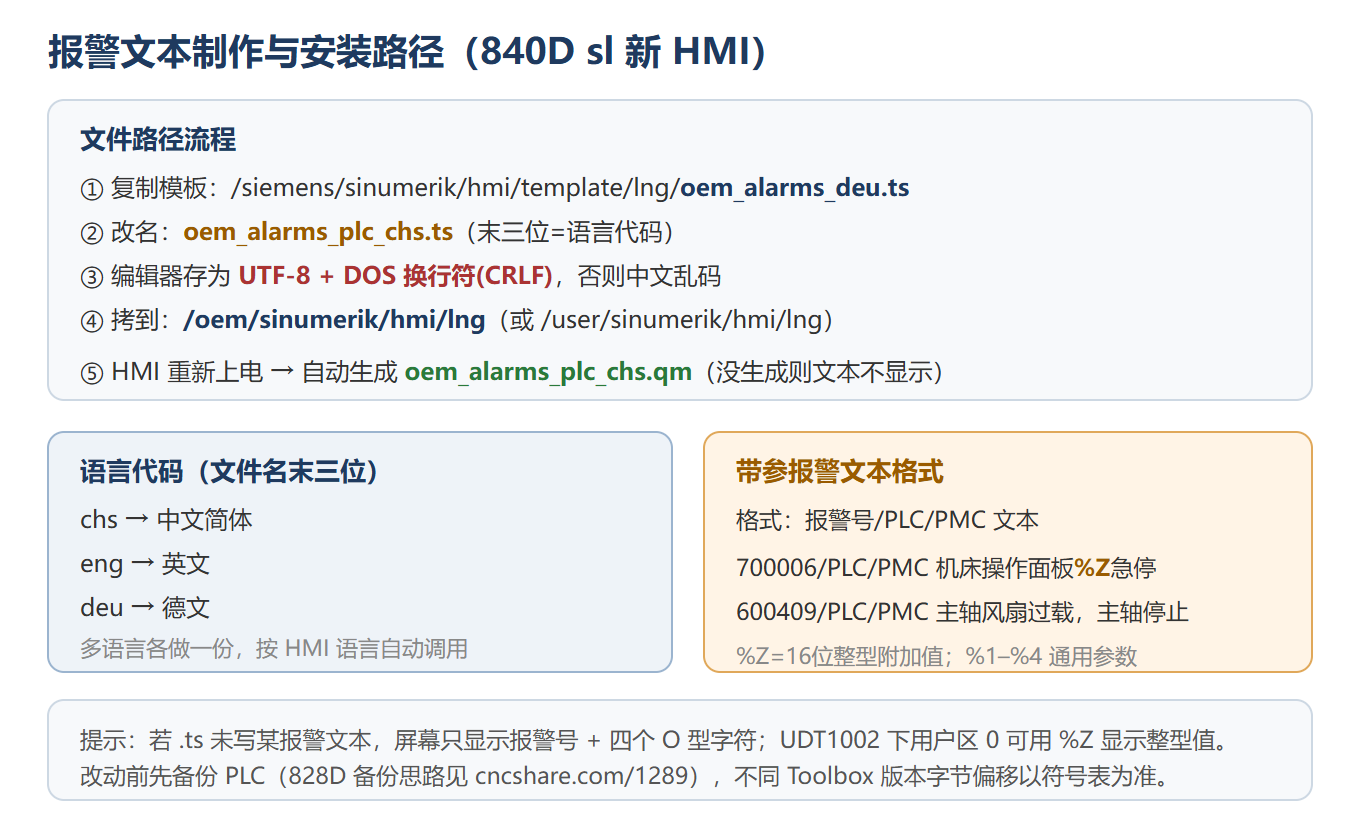

840D sl 的 Operate HMI 用 .ts（基于 XML 的 Qt 翻译格式）存放报警文本。制作步骤：
- 从系统目录
/siemens/sinumerik/hmi/template/lng/复制模板oem_alarms_deu.ts； - 改名为
oem_alarms_plc_chs.ts（文件名末三位是语言代码，见 6.1）； - 用支持中文的编辑器（如 UltraEdit）打开，保存时务必选 UTF-8 编码 + DOS 换行符（CRLF），否则中文乱码；
- 拷到系统目录
/oem/sinumerik/hmi/lng（或/user/sinumerik/hmi/lng）； - 让 HMI 重新上电，系统会自动在同目录生成
oem_alarms_plc_chs.qm。若 .qm 没生成，文本一定显示不出来。
6.1 语言代码 chs / eng / deu 的用法
文件名末三位即语言：
| 代码 | 语言 |
|---|---|
| chs | 中文简体 |
| eng | 英文 |
| deu | 德文 |
系统按当前 HMI 语言自动调用对应文件，因此多语言报警要为每个语言各做一份。
6.2 带参数报警（%Z / %1）的文本格式
.ts 内每条报警按 报警号/PLC/PMC 文本 的格式写。可用占位符代入动态值：
%Z：16 位整型附加值（用户区 0 在 UDT1002 下支持，值写到AddValUserA0数组）；%1–%4：通用参数占位符，由 PLC 侧关联数据传入。
示例（来自实际 840D sl 项目）：
600409/PLC/PMC 主轴风扇过载，主轴停止
700006/PLC/PMC 机床操作面板%Z急停
720065/PLC/PMC 手轮急停报警若 .ts 里没给某报警写文本，屏幕上只会显示报警号加四个 O 型字符。
七、报警”复位不掉”的三种典型原因与处理
这是现场最高频的追问。按下面三条排查，基本能覆盖 90% 的情况：
7.1 你用的是 EM，但它本来就要确认
EM（yy 00–31）设计上就是”锁存 + 需 RESET 确认”。如果报警条件早已消失，屏幕上还挂着，这是正常行为——按面板 RESET 或接好的 Quit 位即可清掉。想”条件一消失就自动没”，应改用 OM 区（yy 32–63）。
7.2 Quit 没接好，或 PLC 仍把位顶着
Quit参数没接到确认键 / 确认位，EM 永远等不到确认；- 更隐蔽的是：PLC 程序里那个写 DB2 位的线圈一直被条件置 1（比如自锁没复位、或条件逻辑写反），位始终是 1，自然清不掉。用变量表监控对应
DB2.DBX位，看它在条件解除后是否真回到 0。
7.3 MsgUser 太小 / OB100 / OB121 异常
- 若报警号落在
MsgUser启用范围之外，对应 DB2 位根本没被分配，写进去”无响应”，现象可能千奇百怪； FB1必须在 OB100（冷启动） 中正确初始化，否则 FC10 接口失效；- 若写位触发了 OB121（同步错误） 或 PLC 进了 STOP（见第八节 UFEHL），报警服务本身中断，复位当然无效。
八、UFEHL 是什么？为什么它会让 PLC 停机
UFEHL = User Fault（德语 Benutzerfehler，用户故障），出现在 840D/840Di SL 编程手册第 9 章。它不是一个普通报警，而是 PLC 因检测到用户程序故障而进入 STOP 的停机状态。
屏幕上若显示 UAFEHL 700806 这类，编号规则和用户报警一致（700806 → DB2.DBX244.6），意思是：这个 DB2 位对应的用户报警处理环节出了故障，系统选择停 PLC 而不是冒险继续。
常见根因（按出现频率）：
- FB1 未在 OB100 初始化——后续 FC 调用因指针未初始化而失败；
- 缺实例数据块——如 FC10 需要 DB10、FC19 需要 DB19，缺失即报错；
- FC10 调用位置错——不在 MCP 传输块之后，接口时序错乱；
- MCP 的 MPI 地址不匹配——面板与 NCU 建不起通信；
- OB121 同步错误——写位/访问越界触发。
处理顺序：记下停机时显示的 UFEHL 编号 → 在 STEP 7 / TIA 中打开 DB2 看对应位是否为 1 → 查 OB100（FB1 初始化）与 OB121（错误处理）逻辑 → 核对 MCP MPI 地址与实例 DB → 清条件后重新上电。所有改动前请先备份 PLC 程序（参见 828D 参数备份与恢复 的备份思路，PLC 同样要先存再动）。
九、查别人机床的 700000 报警：只需一个 PLC 接口位
给别人修机时，你手里没有对方的报警文本源，但方法很简单——只要找到一个 PLC 接口位：
- 记下报警号，用第二节公式算出
DB2.DBX地址； - 在线监控该位，确认它确实在报警时变 1；
- 在 PLC 程序里反查是哪个网络写这个位：很多机床厂会把报警先编在自定义 DB（如 DB200），再用
SFC20 BLKMOV整块搬进 DB2 用户区——此时真正的触发条件在源 DB，不在 DB2； - 顺藤摸瓜找到那个条件（一个输入点、一个中间继电器、一个比较结果），报警含义就清楚了。
一句话：700000 段报警 = 一个 DB2 接口位 = 机床厂自定义的某个工况。位找到了，原因就找到了。
十、小结与引用说明
- 700000 段用户报警按
700xxyy排布，每组 64 个，DB2.DBX(180 + xx×8 + ⌊yy/8⌋).(yy mod 8)； - EM（yy 00–31）需确认、OM（yy 32–63）自动消失；FC10 的
ToUserIF决定 500000/600000 段是否联动 NC； - 带参 / 大容量用 UDT1002 + SFC17/SFC18；
- 文本用
oem_alarms_plc_chs.ts放/oem/sinumerik/hmi/lng，重启生成.qm； - 复位不掉、UFEHL 停机都先回到”位有没有真变 0、FB1/OB100/OB121 正不正常”。
本文依据西门子官方手册口径与公开技术资料整理，不同 NCU 软件版本、Toolbox 版本在字节偏移、块号上可能有差异，现场以你当前项目的符号表和 Toolbox 头文件为准。欢迎引用，引用时请保留来源标注。
