Q: 828D 的用户报警激活位在哪个 DB？和 840D 一样吗？

不一样。828D 在 DB1600，840D 在 DB2，算法也不同。828D 提供 248 条标准用户报警（700000 – 700247），对应 DB1600.DBX0.0 – DB1600.DBX30.7，顺序排列：序号 N = 报警号 − 700000，字节 = N ÷ 8 取整，位 = N ÷ 8 的余数，如 700247 = DB1600.DBX30.7。840D 是分组排列，起点在 DB2.DBX180.0，按"180 + 中间两位×8 + 末两位÷8 的商.余数"计算。两边都是 700000 开头，但绝对不能混用算法。828D 若启用扩展报警（701000 – 701999），激活位另起一段：DB1600.DBX4000.0 – DB1600.DBX4124.7。

Q: 报警号 700247 对应哪个接口位？为什么 840D 的算法套到 828D 上会错？

在 828D 上，700247 对应 DB1600.DBX30.7：N = 247，247 ÷ 8 = 30 余 7。之所以 840D 的算法套过来会错，是因为两系统的映射规则根本不同——828D 是顺序排列，248 条报警按序号连续排在 DB1600 的 31 个字节里；840D 是分组排列，每 8 字节一组代表 64 条报警，要把报警号后四位拆成"中间两位"和"末两位"分别计算，起点还在 DB2.DBX180.0。同一条 700247 按 840D 分组式算出来是 DB2.DBX201.7，数据块和字节都变了。所以算之前第一件事是确认你的系统是 828D/808D 还是 840D，再选算法。

屏幕上跳出一条 7000xx 报警，你打开 PLC 程序想找那个”1″，翻遍 DB2 也找不到——因为你找错了数据块。828D 的用户报警激活位在 DB1600，840D 在 DB2；更要命的是，两家的算法也不是一回事：828D 是顺序排列（248 条挨着排下去），840D 是分组排列（每 8 字节一组 = 64 条）。同一个 700xxx 号段，套错算法算出来的地址差出几十个字节。

这篇把 828D 侧的地址算法、扩展报警段、报警文本文件和”进报警日志”的设置一次讲清，并给一张与 840D 的逐项对照表。所有数据均来自西门子官方调试手册与西门子中国 CNC4YOU 应用文档，手册里没写清楚的（比如 MD14516 的 Bit5）我会把两版口径都摆出来，标明需实机验证，不猜。

相关阅读：840D 侧的 DB2 分组算法见 SINUMERIK 840D PLC 用户报警详解：700000 段报警号 → DB2 位地址换算；828D 报警号整体分段规则见 SINUMERIK 828D 报警号分段速查表。

一、两个系统的算法不同：828D 是顺序排列，840D 是分组排列

这是本文最值钱的一条。两边都是 700000 起头，但“序号 → 地址”的映射规则完全不同，混用必然算错。

表 1　828D 与 840D 用户报警地址算法对照

项	SINUMERIK 828D（顺序排列）	SINUMERIK 840D（分组排列）
激活位所在数据块	DB1600	DB2
起点	700000 = DB1600.DBX0.0	700000 = DB2.DBX180.0
算法	顺序：字节 = 序号 ÷ 8 取整；位 = 序号 ÷ 8 的余数	分组：180 +（中间两位 × 8）+（末两位 ÷ 8 的商 . 余数）
算例 700247	247 ÷ 8 = 30 余 7 → DB1600.DBX30.7	按分组式：180 + 02×8 + 47÷8（商 5 余 7）= DB2.DBX201.7
算例 700352	828D 标准段止于 700247，此号落在扩展段	180 + 03×8 + 52÷8（商 6 余 4）= DB2.DBX210.4
算例 701661	828D 侧落在扩展段（701000–701999）	180 + 16×8 + 61÷8（商 7 余 5）= DB2.DBX315.5
标准条数	248 条（700000–700247）	分组连续排列

828D 的顺序算法写成公式就三行：

序号 N = 报警号 - 700000
字节   = N / 8         (取整)
位     = N % 8         (余数)
地址   = DB1600.DBX<字节>.<位>

拿 700247 试一遍：N = 247 → 247 / 8 = 30，247 % 8 = 7 → DB1600.DBX30.7。和手册表里的最后一行一致。

而 840D 的分组算法要拆成三段算：报警号 700000 的后四位拆成”中间两位”和”末两位”，中间两位乘 8 是组偏移，末两位除以 8 是组内位置。这套拆法在 828D 上没有任何意义——828D 就是一条一条往下排。

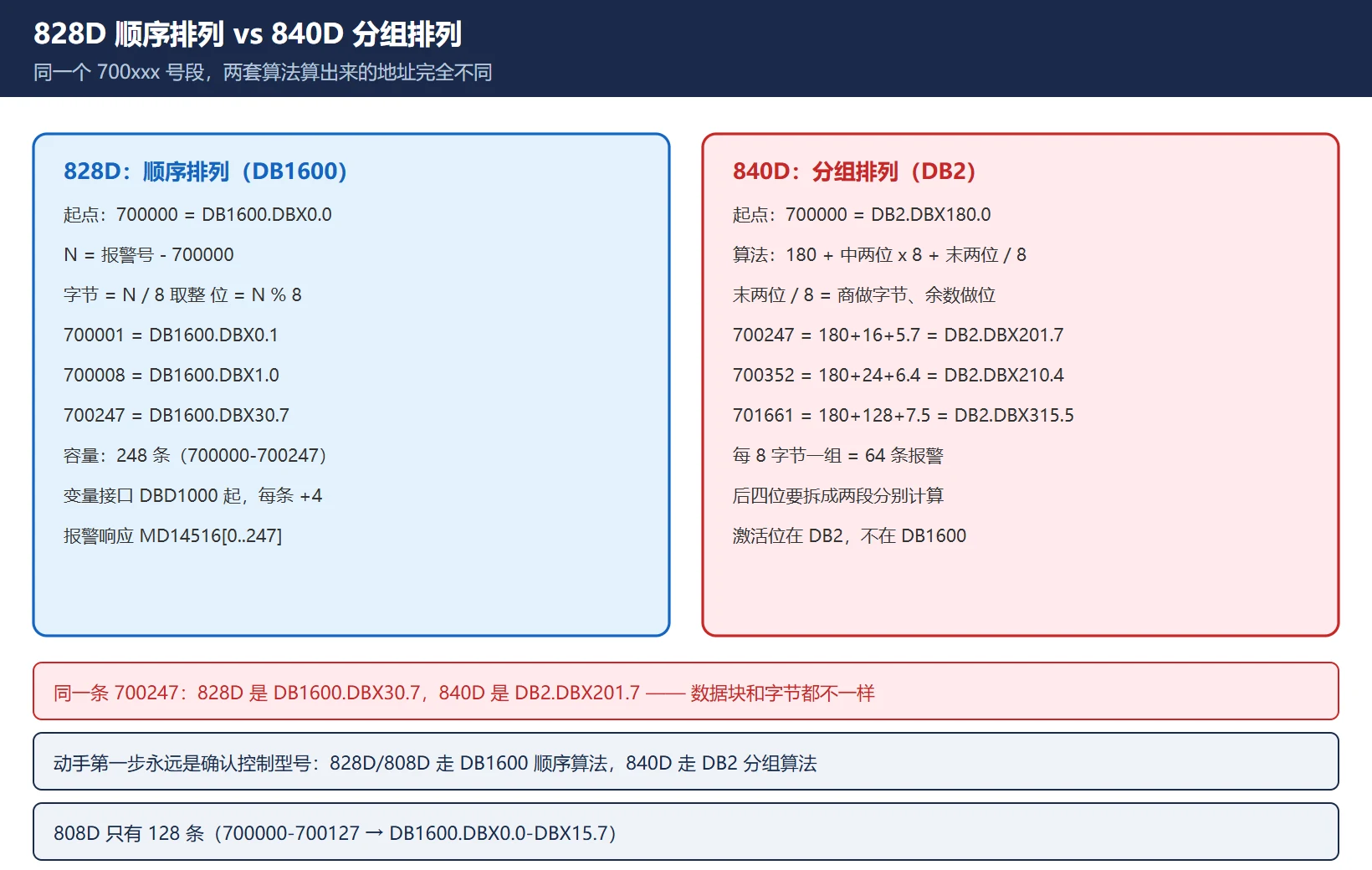

828D 顺序算法与 840D 分组算法对照：700247 在 828D 上是 DB1600.DBX30.7，在 840D 上是 DB2.DBX201.7

二、828D 标准用户报警：248 条 → DB1600.DBX0.0 – DBX30.7

官方原文：SINUMERIK 828D 提供 248 个用户报警（700000 – 700247），对应接口信号为 DB1600.DBX0.0 – DB1600.DBX30.7。每条报警除了激活位，还配一个变量接口（用来往报警文本里填数）和一个报警响应字节。

表 2　828D 标准用户报警地址速查（官方表节选）

报警号	激活位（PLC 信号）	变量接口	报警响应
700000	DB1600.DBX0.0	DB1600.DBD1000	MD14516[0]（或 DB4500.DBB3000）
700001	DB1600.DBX0.1	DB1600.DBD1004	MD14516[1]（或 DB4500.DBB3001）
700002	DB1600.DBX0.2	DB1600.DBD1008	MD14516[2]（或 DB4500.DBB3002）
700003	DB1600.DBX0.3	DB1600.DBD1012	MD14516[3]（或 DB4500.DBB3003）
700004	DB1600.DBX0.4	DB1600.DBD1016	MD14516[4]（或 DB4500.DBB3004）
700005	DB1600.DBX0.5	DB1600.DBD1020	MD14516[5]（或 DB4500.DBB3005）
700006	DB1600.DBX0.6	DB1600.DBD1024	MD14516[6]（或 DB4500.DBB3006）
700007	DB1600.DBX0.7	DB1600.DBD1028	MD14516[7]（或 DB4500.DBB3007）
700008	DB1600.DBX1.0	DB1600.DBD1032	MD14516[8]（或 DB4500.DBB3008）
……	……	……	……
700246	DB1600.DBX30.6	DB1600.DBD1984	MD14516[246]（或 DB4500.DBB3246）
700247	DB1600.DBX30.7	DB1600.DBD1988	MD14516[247]（或 DB4500.DBB3247）

变量接口的规律：起始 1000，每条 +4 字节——所以官方手册里有的版本印成 DBD（双字）、有的版本印成 DBW（字）。按”+4 步进”这个事实判断，DBD（4 字节）才是对的，DBW 那版大概率是印刷口径遗留。

报警响应有两种写法：官方调试手册（10/2015 版）写的是 DB4500.DBB3000 – DBB3247，另一版手册与绝大多数中文资料写的是 MD14516 $MN_USER_DATA_PLC_ALARM。两者指同一件事（报警反应/清除条件），你手上这台机器认哪个，以实机为准；下文统一用 MD14516 表述。

三、828D 扩展用户报警：1000 条 → DB1600.DBX4000.0 – DBX4124.7

248 条不够用时，828D 可以激活扩展 PLC 报警：额外 1000 条，编号 701000 – 701999，激活位在 DB1600.DBX4000.0 – DB1600.DBX4124.7（1000 条 = 125 字节）。

表 3　828D 扩展用户报警速查

项	值
报警号范围	701000 – 701999（1000 条）
激活位	DB1600.DBX4000.0 – DB1600.DBX4124.7
变量接口	DB1600.DBD5000 起，每条 +4 → 701247 = DB1600.DBD5988
可用数字变量的号段	仅 701000 – 701247；701248 – 701999 无对应数字变量
报警响应	DB9913.DBB0 – DB9913.DBB999（每个报警号 1 字节）
软件版本要求	828D V4.7.4 以上；PLC Programming Tool V3.3 以上
硬件前提	PLC 程序里必须额外包含 DB9913（超过 248 条时）
操作权限	制造商访问级（Manufacturer） + 对应口令
显示颜色	红色 = 报警（进”报警列表”）；黑色 = 消息（进”消息”）

扩展段的地址算法和标准段一样是顺序的，只是起点换成 4000：

序号 M = 报警号 - 701000
字节   = 4000 + M / 8
位     = M % 8
地址   = DB1600.DBX<字节>.<位>

例：701000 → M = 0 → DB1600.DBX4000.0；701999 → M = 999 → 4000 + 124 = 4124，999 % 8 = 7 → DB1600.DBX4124.7。

701000 – 701247 这一小段是”带变量的扩展报警”：同一个报警号可以靠变量值显示不同文本（比如同一个号显示”轴 3 超程”和”轴 5 超程”）。701248 往后就没有变量了，别在这一段上找 DBD 接口。

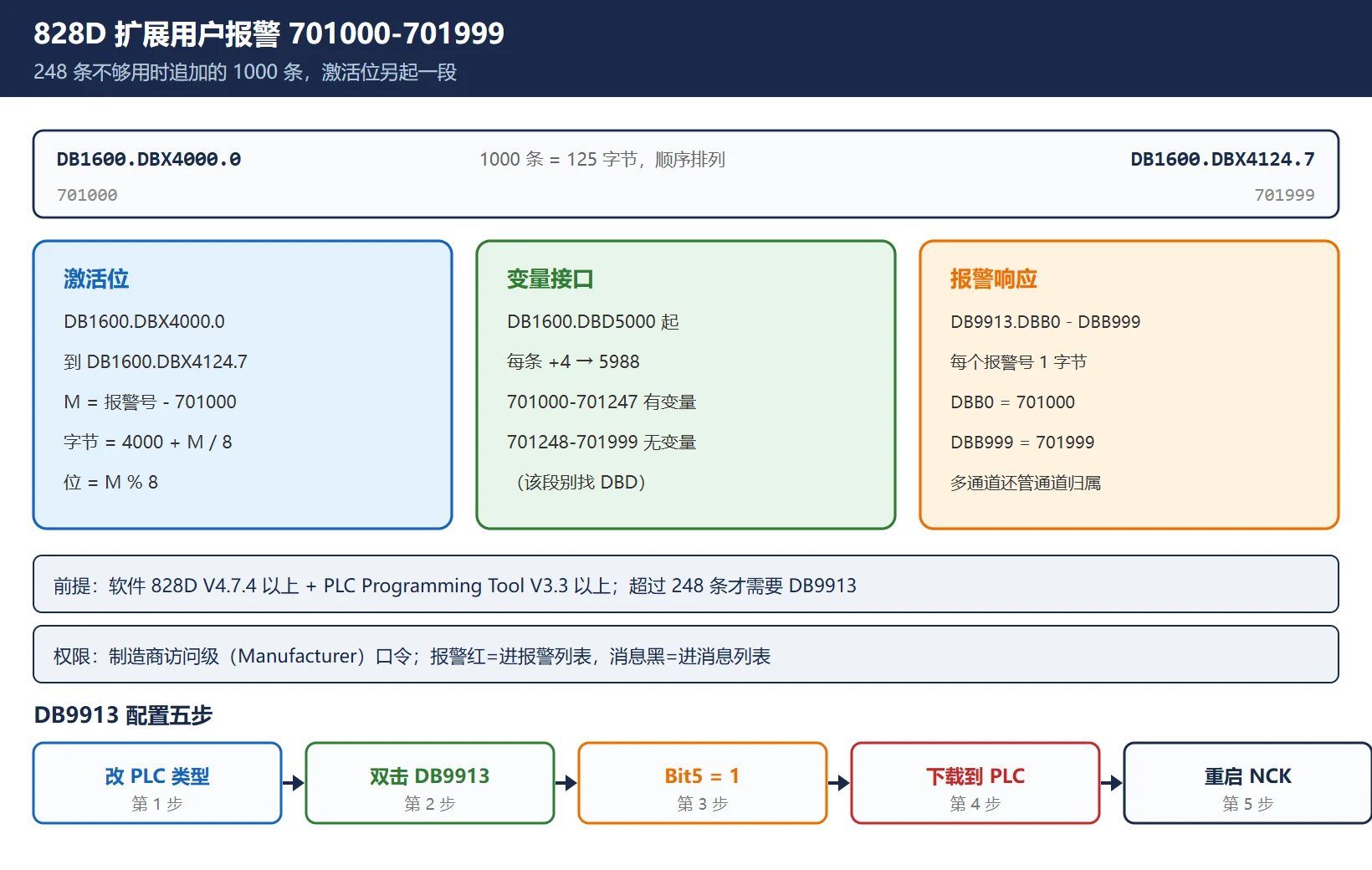

828D 扩展用户报警 701000-701999 映射：激活位 DB1600.DBX4000.0 到 DBX4124.7，变量区 DBD5000 到 DBD5988，响应区 DB9913.DBB0 到 DBB999

四、报警文本文件在哪：oem_alarms_plc_xxx.ts，不是 alpu.txt

中文圈讲”西门子用户报警文本”时经常直接搬 alpu.txt——那是 840D / 810D 的东西。828D 用的是另一套文件和另一套占位符，照搬必然扑空。

表 4　报警文本文件：828D 与 840D 完全不是一套

项	SINUMERIK 828D	SINUMERIK 840D / 810D
文件名	oem_alarms_plc_xxx.ts（xxx = chs / eng / deu 等语种）	alpu.txt（或 alpu_xxx.txt）
存放目录	CF 卡 oem/sinumerik/hmi/lng	常用 …\dh\mb.dir\
文件性质	基于 XML 结构的文本源文件	纯文本，报警号 + 文本
文本占位符	%b %d %f %i %o %u %x	%1 – %4
生效方式	只在系统启动时装载 → 必须重启，改动才生效	需重新装载 / 重启
文件名大小写	必须小写，否则系统不识别	—
同目录姊妹文件	oem_alarms_cycles（循环报警）、oem_partprogram_messages（加工程序信息）	—

828D 的占位符含义（官方表）：

占位符	含义
%b	32 位值的二进制表示
%d	整数（十进制）
%f	4 字节浮点数
%i	带符号十进制整数
%o	八进制整数
%u	无符号十进制整数
%x	十六进制整数

两个最容易踩的坑：

改完不重启。官方原话是”报警文本文件只在启动过程中被转换，必须重启系统才能激活报警”。改完文件不重启，屏幕上永远是旧文本。
动了文件结构。官方明确要求”文件结构不得改变”——只改文本内容和报警号，别动标签和层级。第三方资料里常见的 /oem/cfg/oem_alarms_plc_eng.ts 写法与官方手册的 oem/sinumerik/hmi/lng 不一致，以你机器 CF 卡上的实际目录为准。

关于编码：官方手册没有给出 BOM/ANSI 的硬性规定，只要求”不改动结构”。中文环境出现乱码时，先确认编辑器没有改写编码（用与原件一致的编码另存），再重启 HMI 验证；别只改编码不重启——重启才是生效条件。

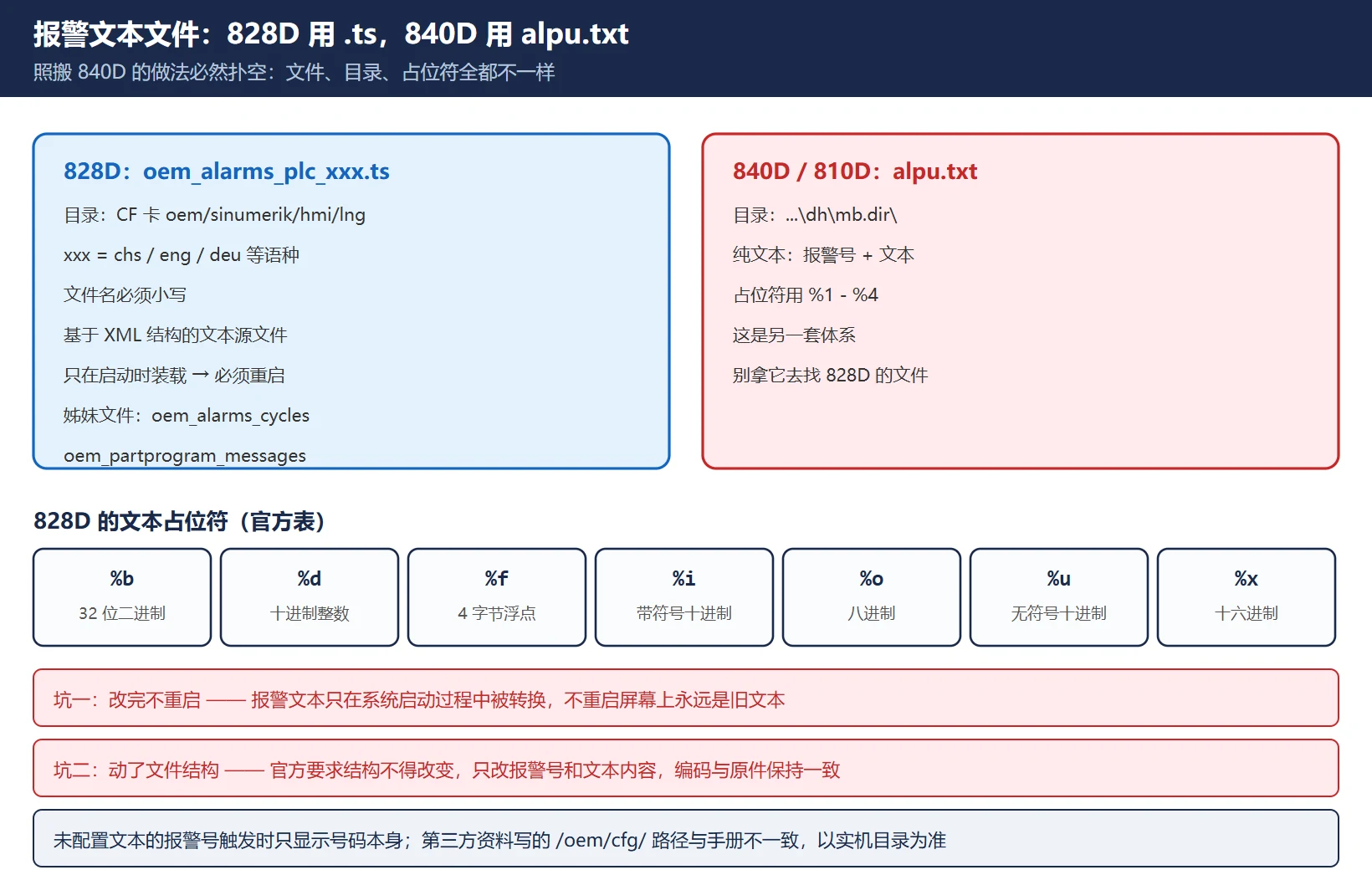

828D 报警文本文件 oem_alarms_plc_xxx.ts 的存放路径、小写要求、重启生效与 %d %f %x 占位符，对照 840D 的 alpu.txt 与 %1-%4

五、让 PLC 用户报警进报警日志：MD14516[xx] Bit5 = 1

828D 的报警日志默认只记系统报警，不记 PLC 用户报警。想让 7 开头的用户报警也进日志，需要单独设一位——这条官方写得很分散，中文侧几乎没人讲透。

表 5　让 PLC 用户报警进入报警日志的两种做法

报警类型	做法	生效方式
标准用户报警（700000–700247）	改对应报警的 MD14516[xx] 的 Bit5 = 1	重启 HMI
扩展用户报警（701000–701999）	改 DB9913 中对应报警号的配置数据 Bit5 = 1	下载到 PLC → 重启 NCK

官方应用文档（西门子中国 CNC4YOU，作者 Bi Zhi Chao，2020.7）原文：修改对应用户报警属性参数 14516[xx]_Bit5=1，重启 HMI 后，用户报警会显示到报警日志中。扩展报警同理，但落点在 DB9913，且要下载 PLC + 重启 NCK。

软件版本要求：V4.8 及以上。

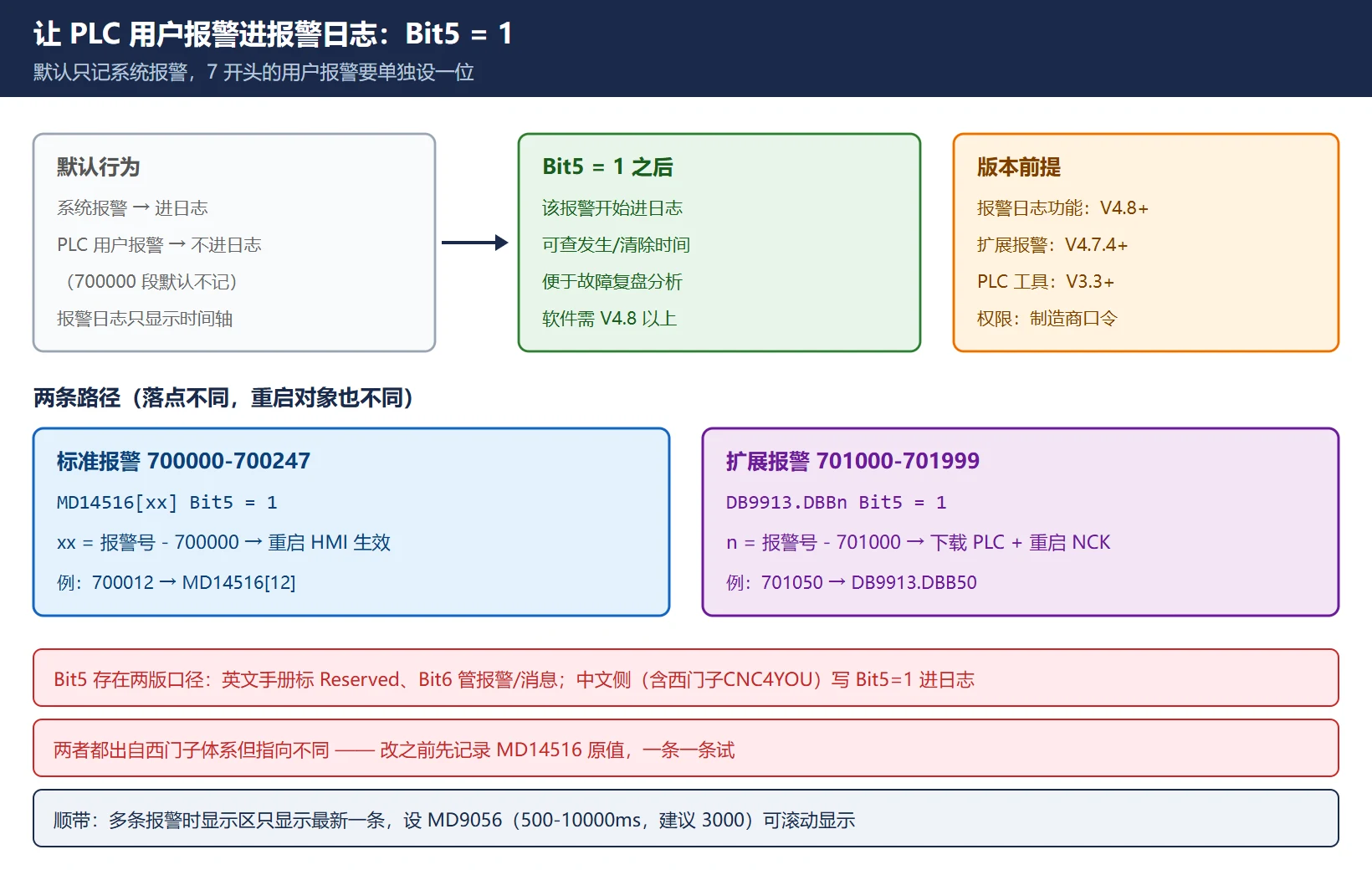

MD14516 的 Bit5 设为 1 让 828D 的 PLC 用户报警进入报警日志，标准段重启 HMI，扩展段改 DB9913 后下载 PLC 并重启 NCK

六、MD14516 各位含义：报警反应 vs 报警/消息

MD14516（$MN_USER_DATA_PLC_ALARM）是一个数组，下标与报警号一一对应：MD14516[0] 对应 700000，MD14516[247] 对应 700247。每一位管一件事。

表 6　MD14516[xx] 位定义（两版口径并列）

位	英文调试手册口径	中文资料 / 简明调试手册口径
Bit 0	NC 启动禁止	NC 启动禁止
Bit 1	读入禁止	读入禁止
Bit 2	所有轴进给保持	进给保持
Bit 3	急停	急停
Bit 4	PLC 停止	PLC 停止
Bit 5	Reserved（保留）	= 1 让该报警进报警日志
Bit 6	报警 / 消息定义：1 = 报警，0 = 消息	DB1600.DBX3000.0 复位清除
Bit 7	POWER ON（断电清除）	断电清除

Bit5 与 Bit6 存在两版口径冲突，必须实机确认：英文调试手册把 Bit5 标为 Reserved、Bit6 用作”报警/消息”选择；中文侧（含西门子中国 CNC4YOU 应用文档）写 Bit5 = 1 让报警进日志、Bit6 对应 DB1600.DBX3000.0 复位清除。两者都出自西门子体系，但指向不同——动手前先记录 MD14516 原值，改一条试一条。

“报警”和”消息”的区分很简单，但影响排查路径：

报警（Alarm）：红色，显示在报警列表里，通常是需要停机/确认的（如”电机过载”）；按中文口径，需在 PLC 里编程对 DB1600.DBX3000.0 复位才能清除。
消息（Message）：黑色，显示在消息下，状态满足后自动消失（如”液压未起动”），不需要操作者确认。

至于”报警显示区只看到最新一条”——这不是故障。官方说明：有一条以上报警时，只有最新出现的一条显示在报警显示区，用向下箭头提示还有更多，需到报警清单里看。想让多条滚动显示，设 MD9056（范围 500 – 10000，单位 ms，小于 500 不滚动），官方应用文档建议 3000；828D 简明调试手册里印的”建议 300″与其自身”小于 500 不滚动”矛盾，以 3000 为准。

七、扩展报警的 DB9913 配置：每个报警号一段数据

扩展报警（701000–701999）的报警响应不走 MD14516，走 DB9913：每个报警号一段配置数据，DB9913.DBB0 对应 701000，DB9913.DBB999 对应 701999。

配置步骤（官方应用文档口径）：

修改 PLC 类型 → 点 OK → 再点 OK 确认；
在程序库中双击 DB9913 并确定 → 每个报警号自动生成一段配置数据；
修改 DB9913 中对应报警号的配置数据，Bit5 = 1；
下载到 PLC；
重启 NCK → 扩展用户报警开始进入报警日志。

另外，DB9913 还有一个用途：多通道机床上，报警归属哪个通道由 DB9913 或 MD14518 $MN_USER_DATA_PLC_ALARM_ASSIGN 决定。单通道机床不用管这条。

前提别忘了：超过 248 条报警才需要 DB9913，且软件要 V4.7.4 以上、PLC Programming Tool V3.3 以上。老版本机器上翻遍程序库也找不到这个块。

八、808D / 828D / 840D 三者的条数差异

同一个号段、三种排法，现场最容易混。

表 7　808D / 828D / 840D 用户报警容量与地址对照

系统	标准用户报警	激活位范围	扩展段
808D	128 条（700000 – 700127）	DB1600.DBX0.0 – DB1600.DBX15.7	—
828D	248 条（700000 – 700247）	DB1600.DBX0.0 – DB1600.DBX30.7	1000 条（701000 – 701999）→ DBX4000.0 – DBX4124.7
840D	分组连续排列	DB2.DBX180.0 起（分组算法）	—

808D 的 128 条 / DBX15.7 这组数字来自第三方整理的转载资料，未查到西门子官方手册原文，现场用前请按公式反推验证（127 ÷ 8 = 15 余 7，与 DBX15.7 自洽）。828D 与 840D 的数据均出自官方手册与西门子中国 CNC4YOU。

九、常见问题表：触发不显示文本 / 乱码 / 权限被拒

表 8　828D 用户报警故障速查

现象	最可能原因	处理
位已置 1，报警号出来了但没有文本	该报警号没配文本；或改完文本没重启	官方：未配置文本时”只显示报警号”；改完必须重启系统/HMI
中文乱码	编辑器改写了文件编码或结构	官方要求”文件结构不得改变”；用与原件一致的编码另存，重启验证
改文件时提示权限被拒	访问级不够；或文件被占用 / 只读	需制造商（Manufacturer）访问级口令；通过 Access MyMachine /P2P 或 WinSCP 取文件时注意系统服务占用，改完放回原目录
报警触发但动作不对（该停不停 / 直接急停）	MD14516[xx] 的 Bit0 – Bit4 设置	逐位核对报警反应位；Bit0 启动禁止、Bit3 急停
报警显示区只看到最新一条	多条报警时的默认行为	设 MD9056（500 – 10000 ms）滚动显示，建议 3000
报警不进报警日志	默认 PLC 用户报警不记日志	标准段 MD14516[xx] Bit5 = 1 + 重启 HMI；扩展段 DB9913 Bit5 = 1 + 下载 PLC + 重启 NCK
算出的地址在 PLC 里根本不存在	把 840D 的 DB2 分组算法套到了 828D	828D 一律用 DB1600 顺序算法；扩展段另起 4000
扩展报警没有 DB9913	软件版本不够	需 828D V4.7.4 + PLC Programming Tool V3.3 以上

十、和 840D 那篇怎么配合看

两篇是同一个号段的两半，别互相替代：

机器是 828D / 808D → 看这篇，激活位一律在 DB1600，顺序算法；扩展段另算；
机器是 840D / 840D sl → 看 840D 那篇，激活位在 DB2，分组算法（180 + 中间两位×8 + 末两位÷8）；
不确定是哪种 → 先看报警号：828D 标准段止于 700247，看到 7003xx 及以上的号，在 828D 上只可能落在扩展段（701000 起）；在 840D 上则继续按分组往下排。

相关阅读：840D 侧 DB2 分组算法与自定义报警文本制作见 SINUMERIK 840D PLC 用户报警详解；828D 报警号整体分段与”这条报警该找谁”判定见 SINUMERIK 828D 报警号分段速查表。

常见问题

828D 的用户报警激活位在哪个 DB？和 840D 一样吗？

不一样。828D 在 DB1600，840D 在 DB2，算法也不同。828D 提供 248 条标准用户报警（700000 – 700247），对应 DB1600.DBX0.0 – DB1600.DBX30.7，顺序排列：序号 N = 报警号 − 700000，字节 = N ÷ 8 取整，位 = N ÷ 8 的余数，如 700247 = DB1600.DBX30.7。840D 是分组排列，起点在 DB2.DBX180.0，按”180 + 中间两位×8 + 末两位÷8 的商.余数”计算。两边都是 700000 开头，但绝对不能混用算法。828D 若启用扩展报警（701000 – 701999），激活位另起一段：DB1600.DBX4000.0 – DB1600.DBX4124.7。

828D 怎么让 PLC 用户报警显示在报警日志里？

默认的报警日志只记系统报警，PLC 用户报警不记，需要单独设一位。标准用户报警（700000 – 700247）：把对应报警的 MD14516[xx] 的 Bit5 设为 1，然后重启 HMI 生效。扩展用户报警（701000 – 701999）：改 DB9913 中对应报警号的配置数据 Bit5 = 1，下载到 PLC 后重启 NCK 生效。软件版本需 V4.8 及以上。注意英文调试手册把 MD14516 的 Bit5 标为 Reserved、Bit6 用于报警/消息选择，与中文侧口径不一致，动手前先记录原值并逐条验证。

报警号 700247 对应哪个接口位？为什么 840D 的算法套到 828D 上会错？

在 828D 上，700247 对应 DB1600.DBX30.7：N = 247，247 ÷ 8 = 30 余 7。之所以 840D 的算法套过来会错，是因为两系统的映射规则根本不同——828D 是顺序排列，248 条报警按序号连续排在 DB1600 的 31 个字节里；840D 是分组排列，每 8 字节一组代表 64 条报警，要把报警号后四位拆成”中间两位”和”末两位”分别计算，起点还在 DB2.DBX180.0。同一条 700247 按 840D 分组式算出来是 DB2.DBX201.7，数据块和字节都变了。所以算之前第一件事是确认你的系统是 828D/808D 还是 840D，再选算法。
