Q: FANUC 宏程序里 #100 和 #500 有什么区别？哪个断电不丢？

#500 断电不丢。#1–#33 是局部变量，跟着 G65/G66 调用走，调用返回就清掉，只用来传参和存宏内临时值；#100–#199 是易失公共变量，断电清零，适合单件加工内的临时计算；#500–#999 是保持型公共变量，断电保留，工件计数、刀具寿命、原点缓存这类必须跨电源周期的值都放这里。把计数器放 #100 段是新手最常犯的错——一次断电统计全丢。注意 #500 段的上限随机型不同（有的只到 #599），先在变量画面确认本机范围再规划。

Q: 宏程序调用报警 PS0124 是怎么回事？

PS0124 是 MISSING END STATEMENT：程序里有一个 DO 却找不到与它配对的 END。Macro B 的 DO/END 必须同号 1:1 配对（DO1 对 END1），循环号只能在 1–3 之间（越界是另一个报警 PS0126），嵌套最多 3 层且不能交叉（DO1…DO2…END1…END2 就是交叉）。处理办法是从头数 DO/END：每个 DO 往下找同号 END，缺的补上；多层嵌套时建议在 END 后面加注释标明配对关系。如果 DO/END 数量看着是配对的还报 0124，检查是不是把 END 写在了 IF 分支里导致扫描路径上不闭合。

Q: 宏程序里的角度是弧度还是度？正弦函数怎么写？

一律是度，Macro B 没有 RAD 关键字。SIN[30] 就是 sin 30° = 0.5。常用写法：#101 = #18 * COS[#102]、#102 = #1 + #101 * 360.0 / #20（把孔序号换算成角度时直接用 360.0，不用做任何弧度换算）。与之相对，FANUC 的极坐标 G112/G12.1 或某些 CAM 后置里的三角计算可能用别的单位——跨系统抄公式时先确认单位。另外两个算术坑：整数除法会截断（7/2=3，要小数写成 7.0/2）；ROUND 在表达式内是四舍五入到整数、用在移动地址上是按最小设定单位圆整，两者别混用。

宏程序（Custom Macro B）是 FANUC 上最容易被”会用但不理解”的功能：变量声明不用写、类型不用管，但变量放错分区、拿 null 当 0 用、DO 与 END 不配对，出的故障都不报错或者报得莫名其妙。这篇按官方手册口径把变量分区、空值陷阱、调用方式、嵌套上限与 PS 报警一次讲清，最后一个能直接跑的法兰螺栓圆周钻孔实例。

相关阅读：宏程序实战（换刀宏 O9001 与 3202#4 NE9 解锁）见 FANUC 换刀宏程序（O9001）编写与恢复；报警号总表见 FANUC 基本 PS/BG/SR 报警代码大全。

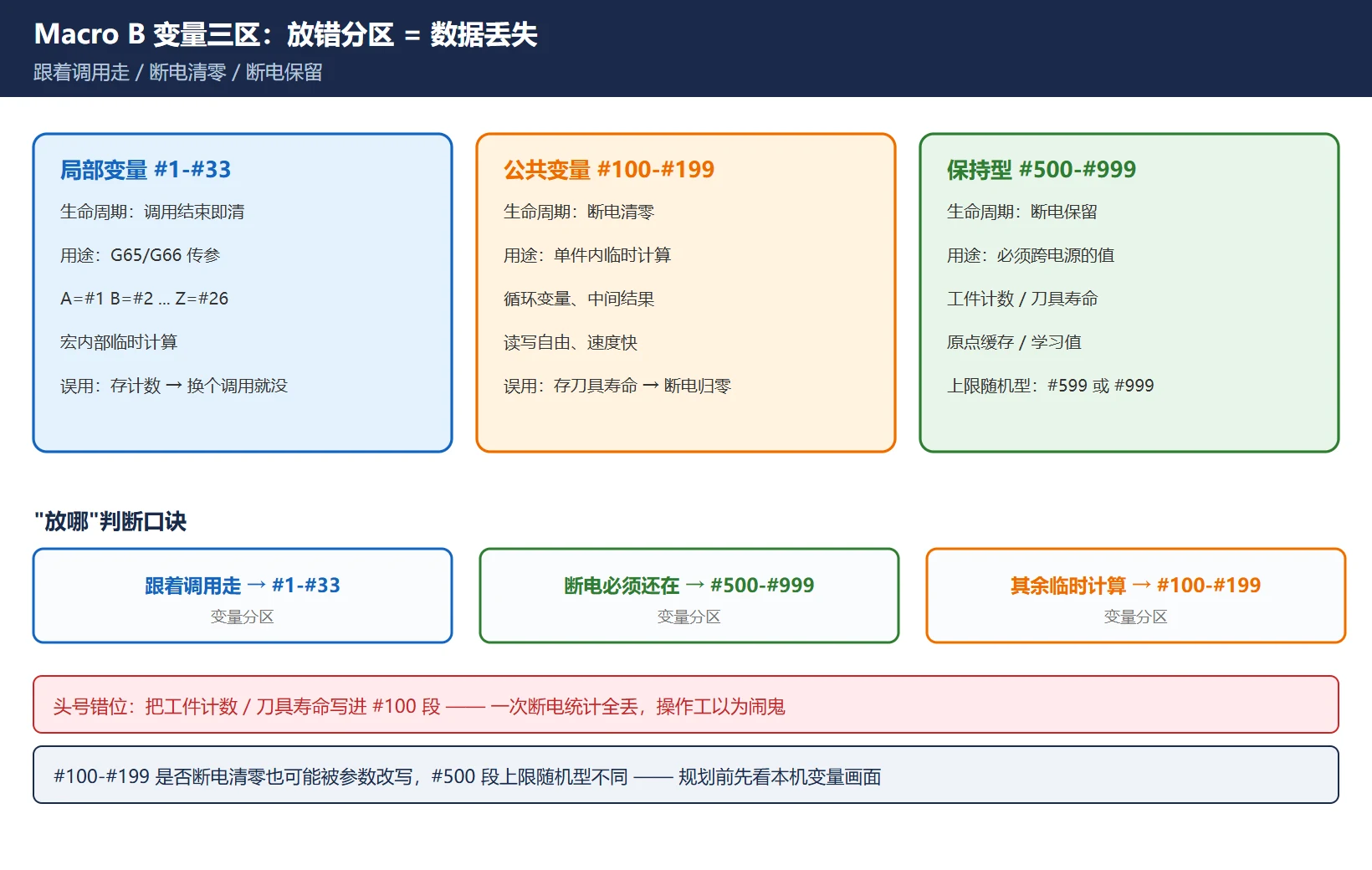

一、变量分区：#1–#33 / #100–#199 / #500–#999 怎么选

选错分区是宏程序第一错。三区的生命周期完全不同：

表 1　三区变量对照（Macro B 官方口径）

分区	范围	断电后	典型用途	常见误用
局部变量	#1 – #33	调用结束即清	G65/G66 传参（A=#1…Z=#26）、宏内部临时值	拿它存工件计数——换一个调用就没了
公共变量（易失）	#100 – #199	清零	单件加工内的临时计算、缓冲	拿它存刀具寿命——断电归零，寿命统计全丢
公共变量（保持）	#500 – #999	保留	工件计数、刀具寿命、原点偏置缓存、学习值	拿它存每件都重算的中间值——挤占掉电要留的槽位

判断口诀：跟着”调用”走的放 #1–#33；断电必须还在的放 #500 段；其余临时计算放 #100 段。工件计数和刀具寿命放 #500–#999，这是新手最常错的地方——放 #100 段的计数器，一次断电就清零，操作工还以为闹鬼。

🚨 #500 段的上限随机型与参数不同：有的只有 #500–#599，有的到 #999，先在本机变量画面确认再规划。另外 #100–#199 是否断电清零也可能被参数改写，以本机手册为准。

FANUC Macro B 变量三区：#1-#33 局部变量随调用结束清空用于传参、#100-#199 公共变量断电清零存临时计算、#500-#999 保持型公共变量断电保留，工件计数与刀具寿命必须放 #500 段

二、空值 ≠ 0：#1 没传参时是 null

没赋值的变量是”空”（null），不是 0。这是宏程序里最坑的静默故障：

写法	#1 为空时的行为	#1 = 0 时的行为
`G01 X#1 F300`	引用空的变量 → 该地址被忽略，轴不动、不报警	正常走到 X0
`#2 = #1 + 5`	空参与运算 → 结果按空处理	#2 = 5
`IF [#1 EQ 0] GOTO 10`	空与 0 比较按不相等处理	条件成立

G01 X#1 在 #1 没赋值时不会报警、不会停、坐标就是不动——程序看起来在跑，件已经废了。排查办法：在变量画面里看该变量是空白（空）还是 0.000，空白就是没赋值。

两条纪律：

宏入口先把要用到的局部变量显式赋初值，别指望”它应该有值”；
判空用 [#1 NE #0]（#0 永远是空），判零用 [#1 EQ 0]——两个判断别混用。

三、比较必须用运算符：EQ NE GT LT GE LE

条件表达式里写 = 或 > 必然报错（格式错误类 PS 报警）。合法比较符只有六个：

运算符	含义	运算符	含义
EQ	等于（=）	LT	小于（<）
NE	不等于（≠）	GE	大于等于（≥）
GT	大于（>）	LE	小于等于（≤）

正确写法：IF [#101 GE 100] GOTO 20。写成 IF [#101 >= 100] 直接报表达式格式错。

四、逻辑组合：AND / OR / XOR 与方括号

每个条件各自包一层方括号：IF [[#1 GT 0] AND [#2 LT 10]] GOTO 30；
AND / OR / XOR 是按位/逻辑运算符，写在中括号之间；
括号本身也有限制：嵌套（含函数括号）最多 5 层，超了报 PS0118（TOO MANY NESTED BRACKETS，部分系列为 0118 段报警）。

五、IF-GOTO 与 IF-THEN

两种写法都能用，场景不同：

IF [#101 GT 100] GOTO 20        （条件成立跳到 N20，宏内跳转用 GOTO）
IF [#101 GT 100] THEN #102 = 1  （条件成立执行一条宏语句）

GOTO 只在同一个程序内跳，目标 N 号找不到报 PS0128（宏序列号不正确）；
IF-THEN 后面只能跟一条宏语句，跟 NC 语句（如 G01）不行——要执行多句就跳转或子程序；
GOTO/WHILE 在 DNC 运行的主程序里不能用（相关报警 PS0123，视系列口径）。

六、WHILE / DO / END：最多 3 层、严格配对

#101 = 1
WHILE [#101 LE 10] DO1
    ...（循环体）
    #101 = #101 + 1
END1

表 2　DO/END 的硬性规则

规则	内容	违反后果
循环号	DO1/END1 到 DO3/END3，只有 1–3	PS0126 ILLEGAL LOOP NUMBER
配对	每个 DO 必须有同号的 END	PS0124 MISSING END STATEMENT（缺 END）
嵌套	最多 3 层，且不能交叉（DO1…DO2…END1…END2 是交叉）	报警或逻辑错乱
条件	`WHILE [条件] DO n`，条件用第三章的六个比较符	格式错

死循环自救：循环变量忘了自增是最常见的死机原因，循环体内第一件事就是改循环变量，或在循环体里放一个计数上限判断强制 GOTO 跳出。

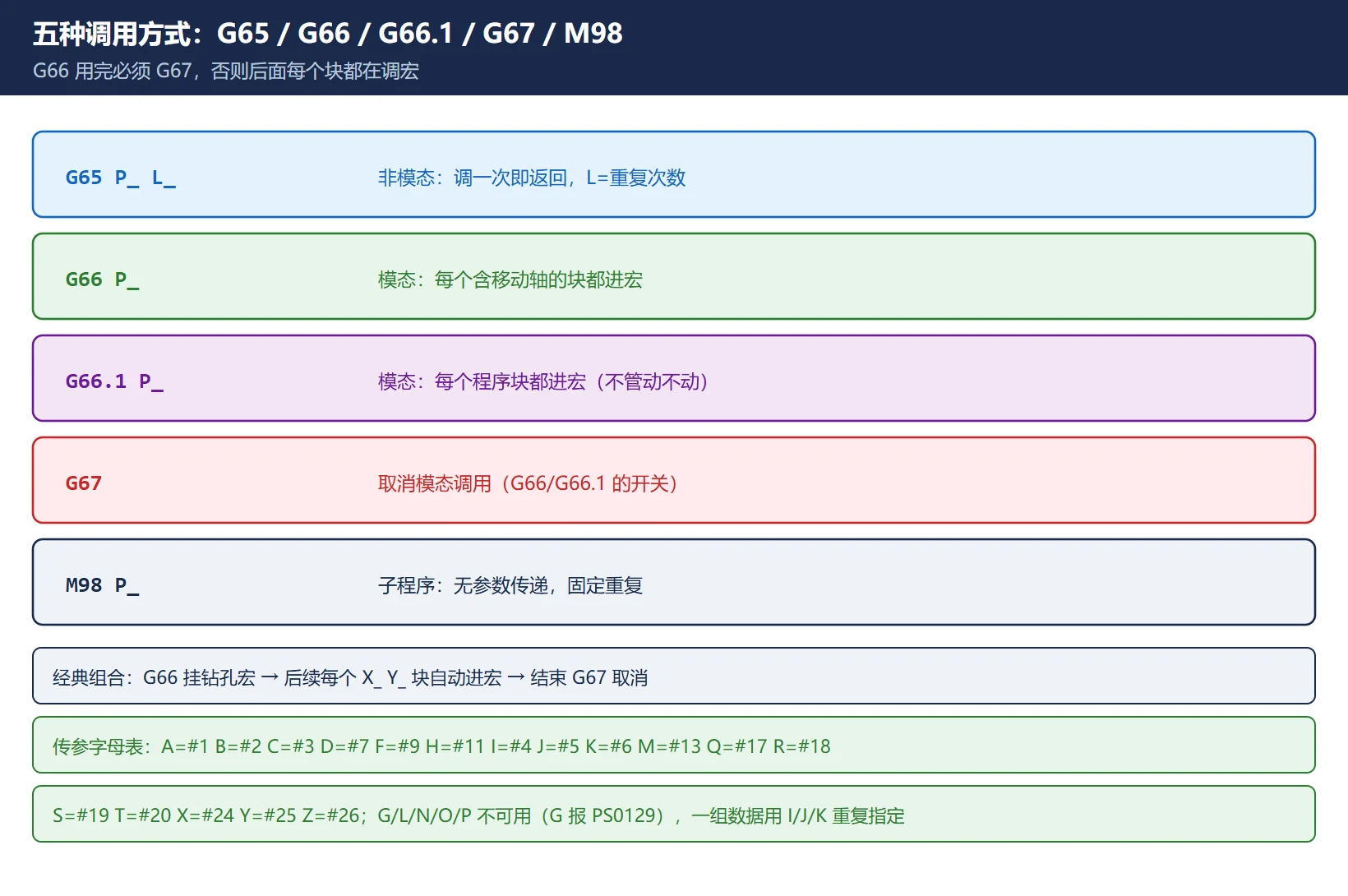

七、调用方式：G65 / G66 / G66.1 / G67 / M98

表 3　五种调用方式对照

方式	性质	行为	典型场景
G65 P_ L_	非模态宏调用	调一次、执行完返回，L=重复次数	传参算一个孔位、算一个值
G66 P_	模态宏调用	每遇移动轴指令就调一次宏	每个孔位都要执行的宏（配 G67 取消）
G66.1 P_	模态宏调用（每块）	每个程序块都调一次（不管有没有移动）	每块都要刷新的高响应宏
G67	取消模态调用	取消 G66/G66.1	用完必须取消，否则后续每个块都在调宏
M98 P_	子程序调用	无参数传递，固定重复	不需要传参的固定动作

G66 的经典用法（钻孔宏）：G81 打孔模式下挂 G66 宏，之后每个 X_ Y_ 块都自动进宏算一次，最后 G67 取消——忘 G67 是”后面程序全部行为异常”的经典原因。

G65 非模态调用一次即返回、G66 模态调用每个移动块都进宏、G66.1 每个程序块都进宏、G67 取消模态调用、M98 子程序无参数传递，G66 用完必须 G67

八、参数传递字母表：A=#1 … Z=#26 完整对照表

G65/G66 的自变量按字母 → 局部变量号固定映射（I/J/K 可重复传，按顺序依次入组）：

表 4　自变量指定Ⅰ：字母 ↔ 局部变量号

字母	变量	字母	变量	字母	变量
A	#1	I	#4	R	#18
B	#2	J	#5	S	#19
C	#3	K	#6	T	#20
D	#7	M	#13	U	#21
E	#8	Q	#17	V	#22
F	#9	—	—	W	#23
H	#11	X	#24	Y	#25
—	—	Z	#26	—	—

不能用来自变量指定的地址：G、L、N、O、P（G 被系统占用——用了报 PS0129 非法参数地址；L 是重复次数、O 是程序号、N 是顺序号、P 是程序号/次数）。

同一字母只能传一个值；要传”一组同性质数据”（比如多个孔的坐标），用 I/J/K 重复指定（自变量指定Ⅱ，按 #4#5#6 一组一组往下排）。

九、嵌套上限与报错：PS0121 / PS0122 / PS0126

表 5　嵌套相关报警（官方报警信息原文口径）

报警	信息	含义	处理
PS0121	TOO MANY SUB, MACRO NESTING	子程序 + 宏调用总数超上限（常见于外部存储器子程序调用期间又发起调用）	缩短调用链、检查漏写的 M99
PS0122	TOO MANY MACRO NESTING	宏调用嵌套超上限（15i 手册明写上限 5 层；0i 系列常见口径为宏调用 4 层）	减少宏套宏的层数
PS0124	MISSING END STATEMENT	有 DO 没 END（DO-END 必须 1:1 配对）	补 END；注意不是”交叉嵌套”那个错
PS0126	ILLEGAL LOOP NUMBER	DO/END 号不在 1–3	改成 DO1–DO3

广告
🚨 层级口径随系列略有差异：15i 手册写宏嵌套 5 层，0i 系列手册常见”宏调用 4 层”，”子程序 15 层”是流传很广的资料口径、未在本次核实的原文中出现——以你手上这台上电后手册（参数说明）为准。

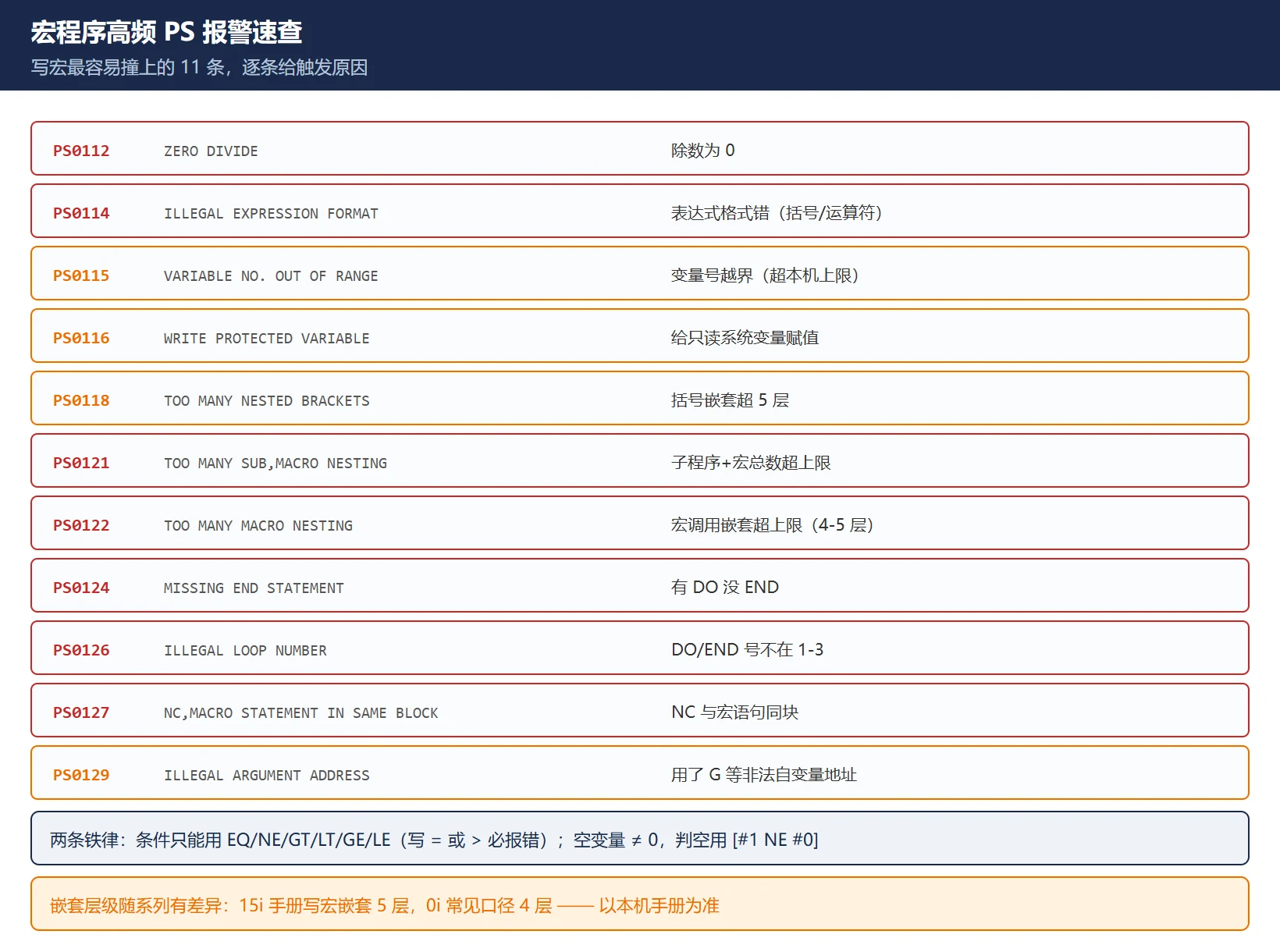

十、PS 报警速查：宏程序高频报警对照

表 6　写宏最容易撞上的 PS 报警

报警	信息	触发原因	处理
PS0112	ZERO DIVIDE	除数为 0（`#1/#0` 或变量为 0 的除法）	除之前判 `[#2 NE 0]`
PS0114	ILLEGAL EXPRESSION FORMAT	表达式格式错（括号/运算符）	检查方括号配对与运算符写法
PS0115	VARIABLE NO. OUT OF RANGE	变量号越界（如 #9999、超本机上限）	先确认本机 #500 段到几
PS0116	WRITE PROTECTED VARIABLE	给只读变量赋值（多数系统变量）	只读别写
PS0118	TOO MANY NESTED BRACKETS	括号嵌套超 5 层（含函数括号）	拆表达式
PS0122	TOO MANY MACRO NESTING	宏调用嵌套超上限	减层数
PS0124	MISSING END STATEMENT	DO 无对应 END	补 END
PS0126	ILLEGAL LOOP NUMBER	DO/END 号不在 1–3	用 DO1–DO3
PS0127	NC, MACRO STATEMENT IN SAME BLOCK	NC 指令与宏语句写在同一块（如 `G01 X#1 #2=5`）	宏语句单独一行
PS0128	ILLEGAL MACRO SEQUENCE NUMBER	GOTO/M99P 的目标 N 号找不到	核对 N 号与范围
PS0129	ILLEGAL ARGUMENT ADDRESS	用了不允许的自变量地址（如 G）	换合法字母

FANUC 宏程序高频 PS 报警速查：PS0112 除零、PS0114 表达式格式、PS0115 变量号越界、PS0116 写保护、PS0118 括号嵌套、PS0122 宏嵌套超限、PS0124 缺 END、PS0126 DO 号越界、PS0127 NC 与宏同块、PS0128 跳转号找不到、PS0129 非法自变量地址

十一、数学与函数：FIX / FUP / ROUND，角度一律用度

函数	含义	注意
FIX[ ]	向绝对值小的方向舍去小数	FIX[1.7]=1，FIX[−1.7]=−1
FUP[ ]	向绝对值大的方向进位	FUP[1.3]=2，FUP[−1.3]=−2
ROUND[ ]	四舍五入（在表达式内是”四舍五入到整数”）	用在移动指令地址上时行为不同（按最小设定单位圆整）——表达式内与地址上别混用
SQRT / ABS	平方根 / 绝对值	—
SIN / COS / TAN	三角函数	角度一律是度，没有 RAD 关键字：SIN[30]=0.5
ATAN	反正切（格式 ATAN[y]/[x]，部分系列带斜杠）	返回值也是度
LN / EXP	自然对数 / e 的幂	—

两个易错点：

整数除法截断：#1 = 7 / 2 得 3（截断不四舍五入）；要小数结果，先乘 1.0 或用浮点形式 #1 = 7.0 / 2；
三角函数用度——把 CAD 图上的弧度抄进 SIN/COS 是最常见的”宏算出来的坐标全偏”原因。

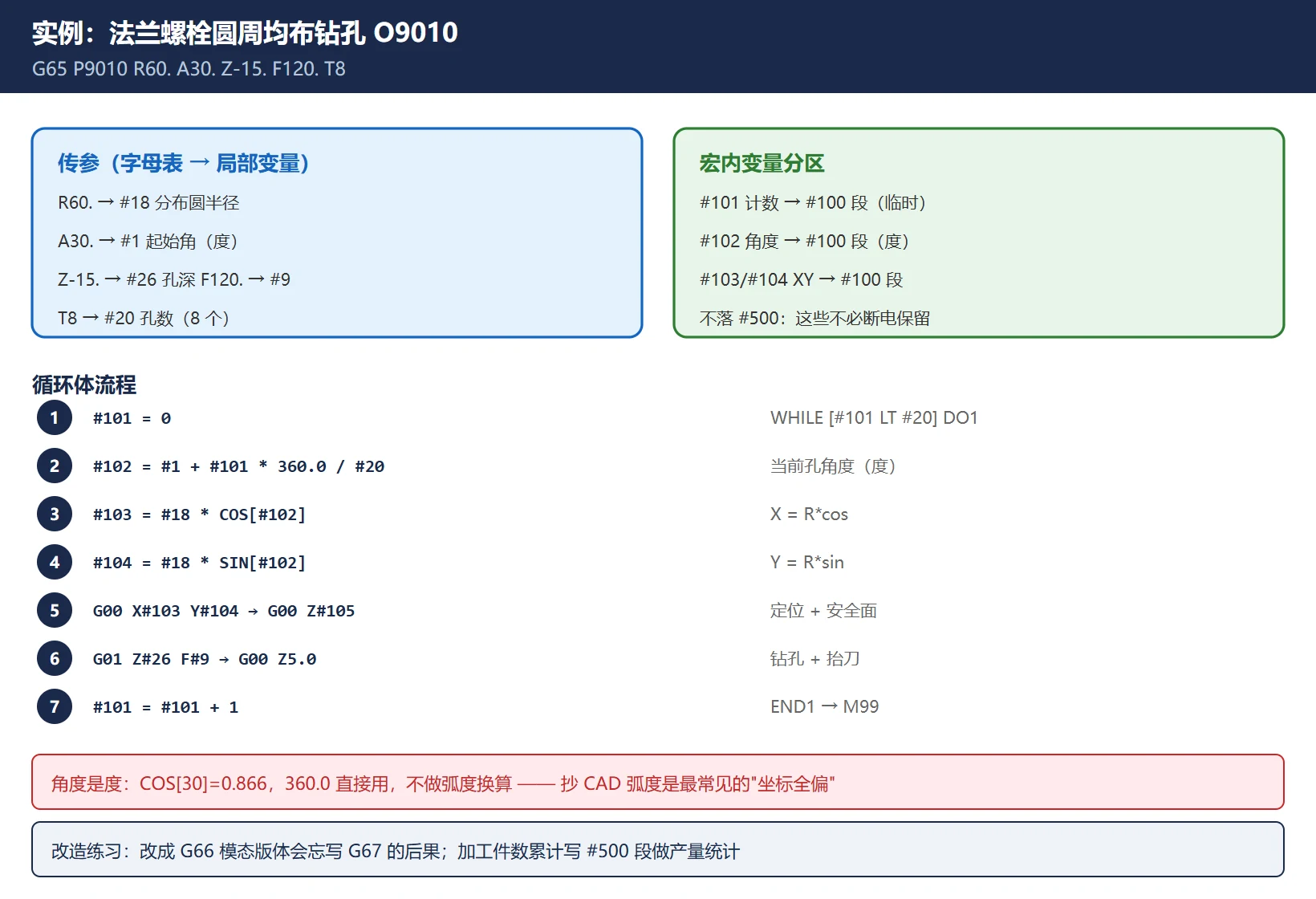

十二、可运行实例：法兰螺栓圆周均布钻孔

需求：法兰中心 (X0 Y0)，分布圆半径 R（#18），孔数 N（#20），起始角 A（#1，度），孔深 Z（#26），钻速 F（#9）。宏 O9010：

O9010 (BOLT CIRCLE DRILL)
#101 = 0                      (计数, 临时变量放 #100 段)
WHILE [#101 LT #20] DO1
  #102 = #1 + #101 * 360.0 / #20        (当前孔角度=度)
  #103 = #18 * COS[#102]                (X = R*cos)
  #104 = #18 * SIN[#102]                (Y = R*sin)
  G00 X#103 Y#104
  G00 Z#105                             (安全面, 由主程序传入或固定值)
  G01 Z#26 F#9
  G00 Z5.0
  #101 = #101 + 1
END1
M99

法兰螺栓圆周均布钻孔宏 O9010：传参 R60.进 #18、A30.进 #1 起始角、T8 进 #20 孔数，宏内 #101-#104 都用 #100 段，WHILE 循环逐孔算角度后 COS/SIN 定位钻孔，角度一律用度

主程序调用：G65 P9010 R60. A30. Z-15. F120. T8（R=分布半径 60，A=起始角 30°，8 孔）。角度是度（COS[30]=0.866），循环变量用 #100 段（不用保存），孔数与半径经字母表进 #20/#18。

改造练习：把”计数 + 逐孔算角度”改成 G66 模态版（每块进宏），体会 G67 忘写的后果；再把加工件数累计写到 #500 段做产量统计——正好覆盖第一、七章的两个要点。

常见问题

FANUC 宏程序里 #100 和 #500 有什么区别？哪个断电不丢？

#500 断电不丢。#1–#33 是局部变量，跟着 G65/G66 调用走，调用返回就清掉，只用来传参和存宏内临时值；#100–#199 是易失公共变量，断电清零，适合单件加工内的临时计算；#500–#999 是保持型公共变量，断电保留，工件计数、刀具寿命、原点缓存这类必须跨电源周期的值都放这里。把计数器放 #100 段是新手最常犯的错——一次断电统计全丢。注意 #500 段的上限随机型不同（有的只到 #599），先在变量画面确认本机范围再规划。

宏程序调用报警 PS0124 是怎么回事？

PS0124 是 MISSING END STATEMENT：程序里有一个 DO 却找不到与它配对的 END。Macro B 的 DO/END 必须同号 1:1 配对（DO1 对 END1），循环号只能在 1–3 之间（越界是另一个报警 PS0126），嵌套最多 3 层且不能交叉（DO1…DO2…END1…END2 就是交叉）。处理办法是从头数 DO/END：每个 DO 往下找同号 END，缺的补上；多层嵌套时建议在 END 后面加注释标明配对关系。如果 DO/END 数量看着是配对的还报 0124，检查是不是把 END 写在了 IF 分支里导致扫描路径上不闭合。

宏程序里的角度是弧度还是度？正弦函数怎么写？

一律是度，Macro B 没有 RAD 关键字。SIN[30] 就是 sin 30° = 0.5。常用写法：#101 = #18 * COS[#102]、#102 = #1 + #101 * 360.0 / #20（把孔序号换算成角度时直接用 360.0，不用做任何弧度换算）。与之相对，FANUC 的极坐标 G112/G12.1 或某些 CAM 后置里的三角计算可能用别的单位——跨系统抄公式时先确认单位。另外两个算术坑：整数除法会截断（7/2=3，要小数写成 7.0/2）；ROUND 在表达式内是四舍五入到整数、用在移动地址上是按最小设定单位圆整，两者别混用。
