宏程序改了、程序下载了、按钮按下去机器就是不动——十次里有八次，问题不在梯形图里，而在一个你平时不打开的画面上。FANUC 的 PMC 诊断画面就是干这个的：不连电脑、不改程序，在机床上直接把”PMC 跑没跑、信号到没到、逻辑走没走到、时基对不对”四层问题一次问清。这篇按官方口径把四个画面的用途、切法和配合顺序写清，文末给一张”现象 → 先看哪个画面”的速查表。
相关阅读：本文英文版见 Fanuc 0i-MD PMC Diagnostic Screens: PMCDGN, STATUS, LAD and PARAM；PMC 基础与扫描周期见 FANUC PMC 梯形图入门教程；报警出现后的处置流程见 Fanuc PMC 报警代码读取检索与清除。

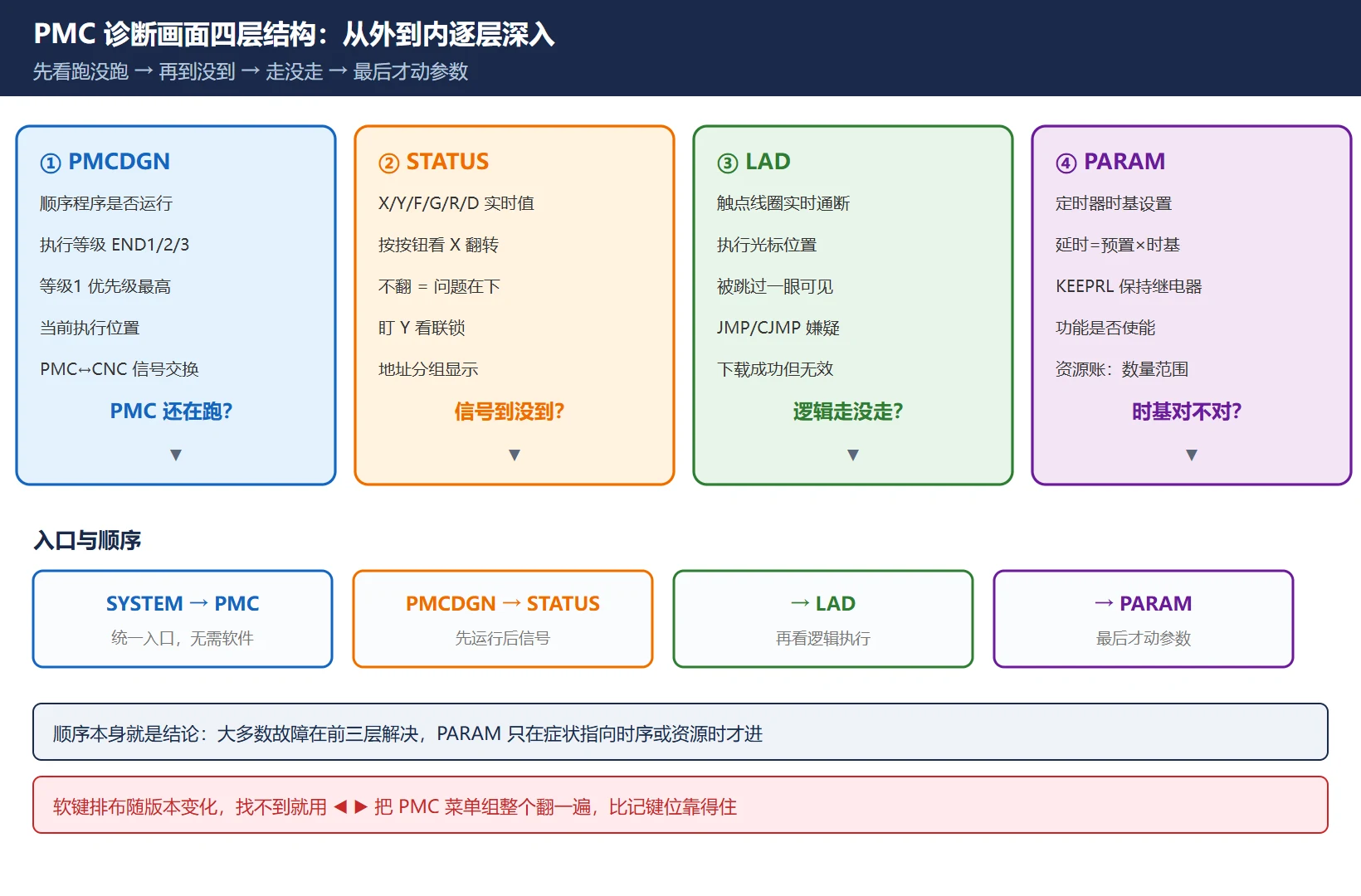

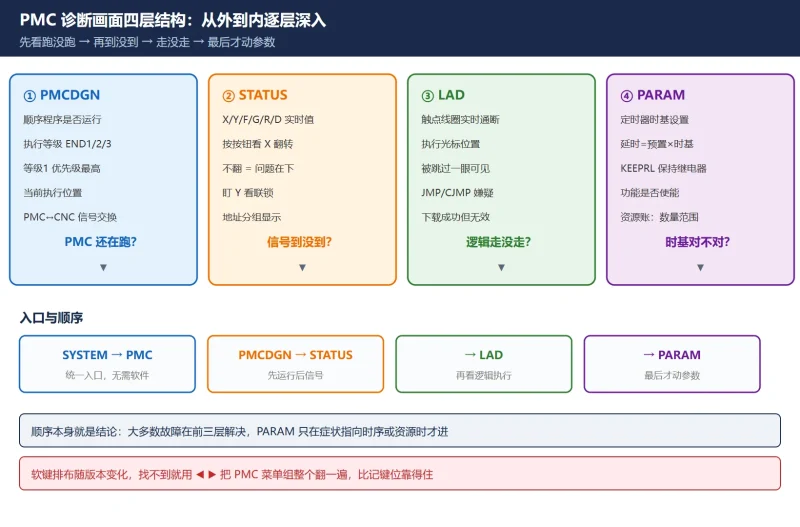

一、诊断画面在哪：SYSTEM → PMC 一条路径
四个画面都在同一个入口底下，不需要额外软件、不需要通信线，站在机床前面就能开：
SYSTEM 功能键 → PMC 软键 → PMCDGN / STATUS / PMCLAD / PMCPRM 软键。
这是 0i-MD / 0i-MF 上的标准路径，多个中文技术来源（国际工业自动化网、佳工机电网、开思网的 FANUC PMC 实例文）记录的操作完全一致：按 SYSTEM 切换屏幕，按 PMC 软键，再按对应软键分别进入梯形图显示（PMCLAD）、I/O 信号与内部继电器显示（PMCDGN）、PMC 参数显示（PMCPRM）。在 PMCDGN 下再按 STATUS 软键，进入信号状态显示；按 TRACE 软键进入信号跟踪。
机型差异要注意三处：
- 0i-MD / 0i-MF：软键直接可见，SYSTEM → PMC 一条直达。
- 30i-B 等大屏系列：路径相同，但屏幕更宽、软键更多，同名软键仍在 PMC 菜单组内，可能需要用 ◀ ▶ 翻页键多翻一次才能看到。
- 老机型（0M / 0i-Mate 早期版本）：软键命名与排布略有差异，个别系统把梯形图监控放在 PMC 主菜单下而不是 PMCLAD 名下。
软键排布随软件版本变化是常态，找不到某个软键时，用 ◀ ▶ 把 PMC 菜单组整个翻一遍，比记死某台机床的键位更靠得住。另外 NC 侧的参数写入开关（OFFSET/SETTING 下把”参数写入”置 1）与 PMC 画面无关，本章只读不写，不涉及。
🚨 安全前提：诊断画面显示的是机床实时状态。浏览画面时机床必须处于安全模式（建议手动 + 门开状态由你确认安全），不要一边自动循环一边盯着画面操作。PARAM 层的改动另见第五节的三条纪律。
二、PMCDGN：第一站，先确认 PMC 还在跑
所有没报警的怪故障，第一站都是 PMCDGN。 它回答的问题是：PMC 顺序程序本身正不正常。
它能告诉你四件事：
- PMC 是否在运行。顺序程序停止或 halted，是”机床什么都不动”的头号原因——比任何参数错误、接线问题都常见，也最容易被跳过。三十秒看完，直接排除一整类问题。
- 当前执行等级。顺序程序按固定顺序执行：END1 → END2 → END3，再回到 END1，等级 1 优先级最高。如果你的程序段放在一个不支持所用功能的等级里，它永远不执行，而且屏幕上没有任何提示。
- 当前执行位置。程序指针现在走到哪，信息量很大——指针如果从来没走到你以为该执行的那一段，说明有东西把它跳过去了。
- PMC 与 CNC 的信号交换状态。两边还在不在”说话”，一条就能看出问题该记在 PMC 账上还是 CNC 账上。
什么时候用：每一个解释不了的故障都先来这里。逻辑写得再对，程序没跑就等于零——这一层就是在排除”程序没跑”这个最大嫌疑。

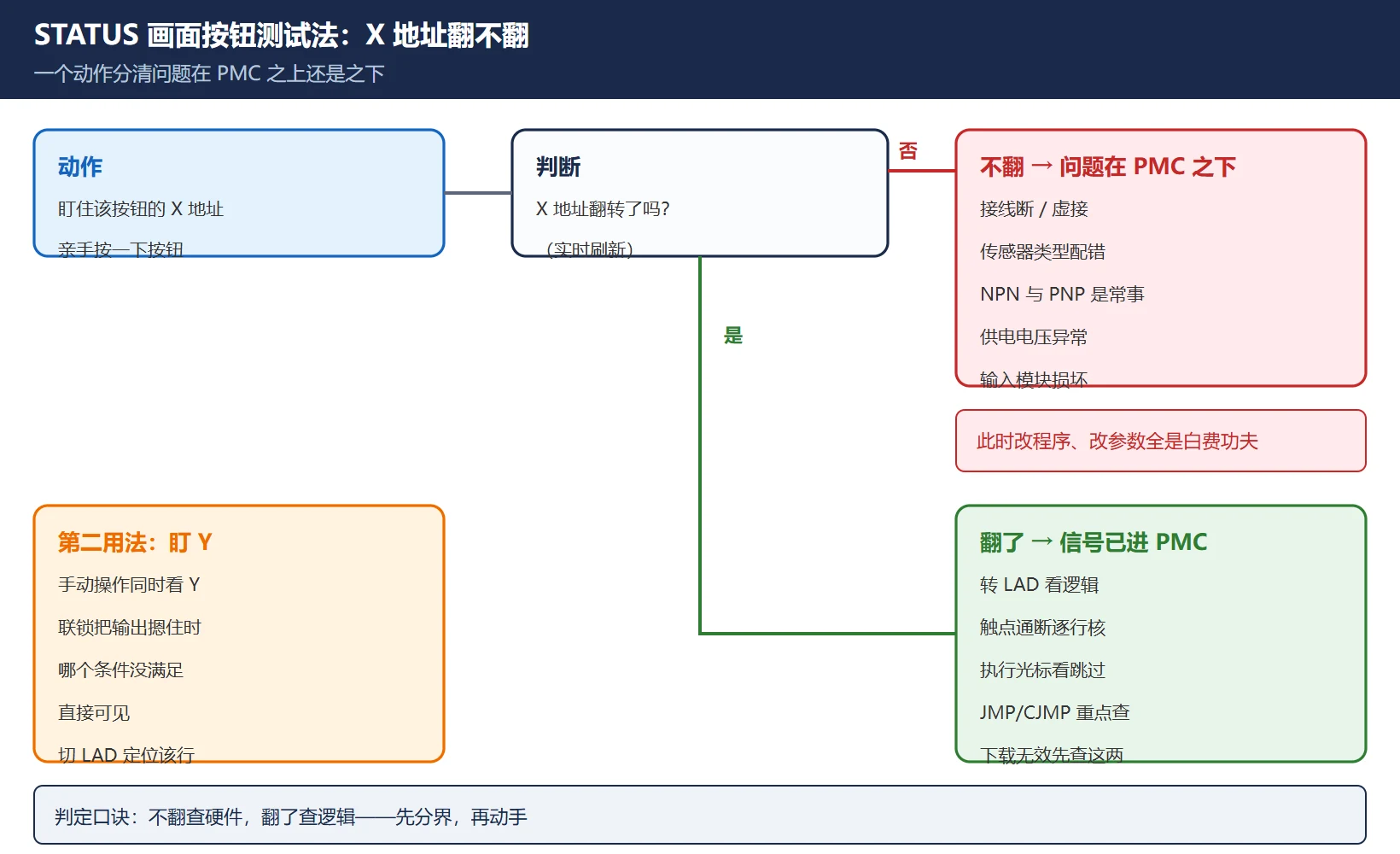

三、STATUS：按一下按钮，看 X 地址翻不翻
STATUS 显示各接口与存储器地址组的实时值：机床输入（X）、机床输出（Y）、CNC 状态（F / G）、PMC 到 CNC / CNC 到 PMC、内部继电器（R）、定时器与计数器区、数据表（D）。它是”信号到底进没进 PMC”的唯一直接答案。
这个画面最有用的一个动作，整个控制系统里找不出第二个：
盯着一个 X 地址，亲手按一下它的按钮。
- 地址不翻——问题在 PMC 之下：接线、传感器类型（PNP/NPN 配错是常事）、供电、输入模块损坏。这时候改程序、改参数全是白费功夫，这个测试一次能省掉几小时的盲目排查。
- 地址翻了——信号已经进了 PMC，问题在逻辑或输出侧，转 LAD（第四节）。
第二个用法：手动操作机床时同时盯 Y 地址，经常能直接看到某个联锁把输出摁住了——哪个常开/常闭条件不满足，切到梯形图一看便知。
关于地址组本身的区别和用错的后果（X / Y / F / G / R / D），见 FANUC PMC 地址速查：G / R / D 三类易混地址辨析；不同机型地址数量与资源上限的差异，见 FANUC 0i-MD / 0i-MF PMC 差异对比。
四、LAD：执行光标停在哪一行
LAD（部分系统显示为 PMCLAD）按运行中的样子显示梯形图：每个触点、每个线圈的实时通断，以及执行光标的位置——这是它存在的核心理由。
它能告诉你两件事：
- 每个触点和线圈的实时状态。期望闭合的触点读出来是断的，说明上游条件没满足；期望得电的线圈读出来是断电，说明这一行根本没被执行。
- 执行光标在哪。程序表现得像”某一段不存在”时，只有这里能看出它是不是被跳过去了。
下载成功但行为不变——这是 PMC 里最有欺骗性的症状。改完程序、下载报告成功、机器照旧。绝大多数情况是这两个原因之一：
- 整段被跳过了。某个 JMP 或 CJMP 的条件成立，顺序程序永远走不到你改的那一行，LAD 里能直接看到指针从它旁边掠过去。
- 你看错了程序。部分控制系同时持有多套梯形图，你编辑的不是正在执行的那一套。
顺带记一个坑：CJMP 的条件跳转必须配对应的回落 JMP。少了回落那一句，两个分支会按顺序都执行而不是二选一，表现出来就是”程序把动作做了两遍”——这类现象在别处很难查，在 LAD 里一眼可见。
五、PARAM：最深层，时基与资源配置
PARAM（PMCPRM）是四层里最深的一层，也是大多数人一辈子用不到的一层。但真要用的时候，别处问不出它知道的东西。
- 定时器时基。梯形图里 TMR 写的预置值不是一个时间。实际延时 = 预置值 × 时基，而时基在参数里、梯形图上看不见。改时基，整个程序所有定时器一起变快变慢，梯形图一行都不动。这就是同一份程序在两台机台上表现不一样的根因，也是抄别台预置值不查时基等于盲干的原因。
- 保持型继电器。PMCPRM 下按 KEEPRL 软键进入保持型继电器屏幕。报警显示请求位（A 线圈）被保持型继电器摁住的经典案例——报警消不掉、机床动不了——就是在这里解的。
- 功能是否使能。部分 PMC 功能要先有参数置位，梯形图指令才会干活。
- 每种资源有多少。定时器/计数器数量、可用地址范围。跨机型移植梯形图时，引用了目标机型不存在的定时器/地址，移植后表现就是”信号丢了”——移植前先在这一层核对资源账。
🚨🚨 三条纪律：① 截图/笔录现值再动手；② 一次只改一项，验证生效再动下一项；③ 不改”看看会怎样”的参数。参数错误比逻辑错误难查得多——因为梯形图看起来仍然是对的。另外，本文刻意不列 PMC 参数项号：项号与可写范围随 PMC 型号而变，以本机手册为准，这是宁缺勿写，不是遗漏。

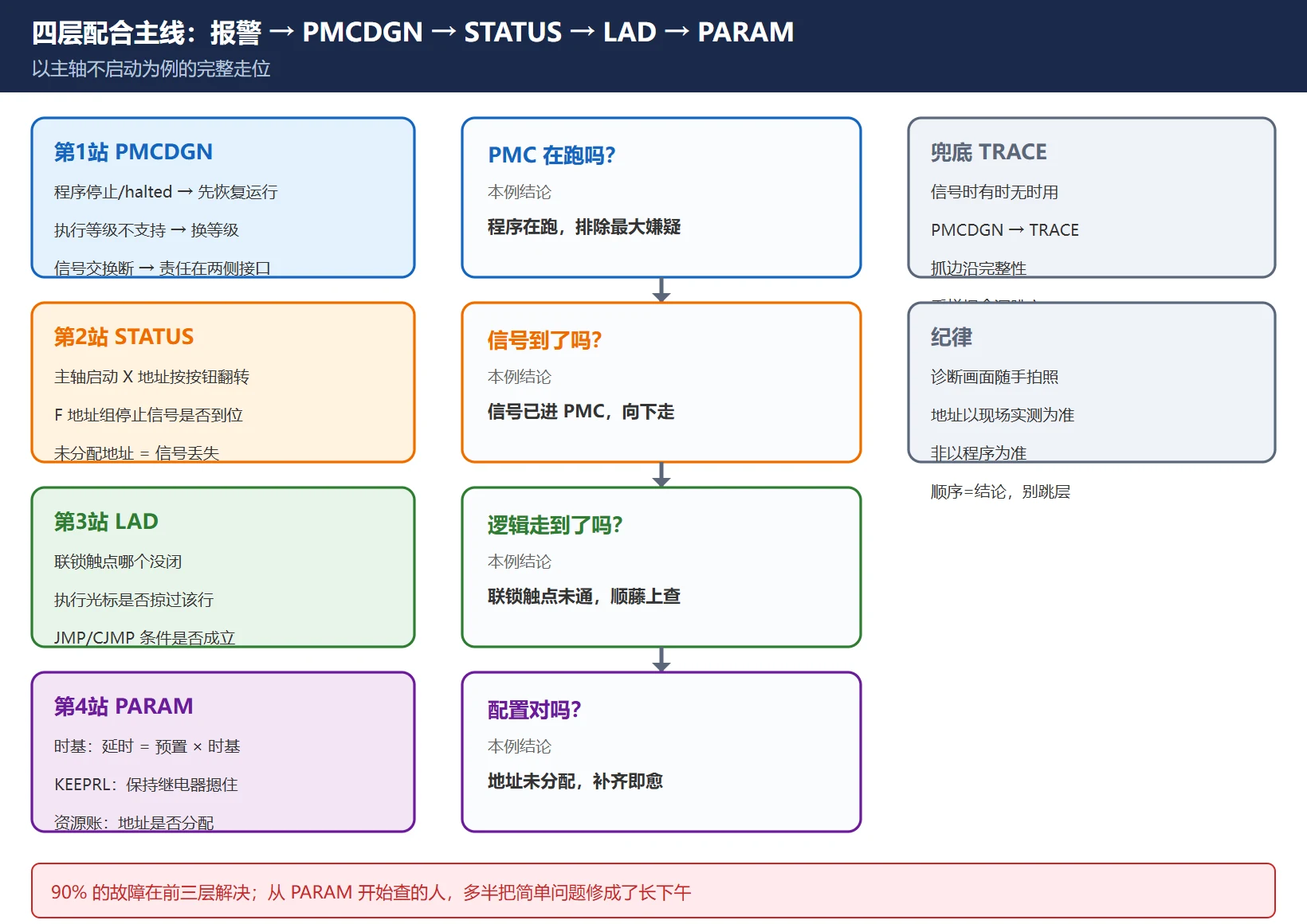

六、四个画面怎么配合：一条主线走到底
四个画面的价值在顺序：从外往内，先看跑没跑，再看到没到，再看走没走，最后才动参数。 大多数故障在前三层就解决了，PARAM 只在症状明确指向时序或资源分配时才需要进。
一个完整实例——主轴不启动，梯形图读起来没问题，启动按钮也好的：
- PMCDGN：PMC 在运行，执行等级正常，与 CNC 信号交换正常。排除”程序没跑”。
- STATUS：主轴启动对应的 X 地址，按按钮时正常翻转。信号进了 PMC。
- LAD：该回路前的联锁触点没通。顺藤摸上去，”主轴停止到位”这个条件不满足，联锁一直摁着。
- 回 STATUS：CNC 侧反馈的主轴停止信号（F 地址组）没有到位——要么 F 地址在本机没分配，要么主轴机械状态确实没到位。
- 仍不收敛，再查两处：LAD 里有没有跳转指令盖过这一行；PARAM 里该 F 地址在本机是否分配。移植过来的程序引用了目标机没配的地址，表现和信号丢失一模一样。
配套习惯：诊断画面随手拍照，比手抄一页数值更可靠；地址以现场实测为准，不是以程序为准——正确的顺序是电气图与地址表 → 物理测量 → 梯形图程序。

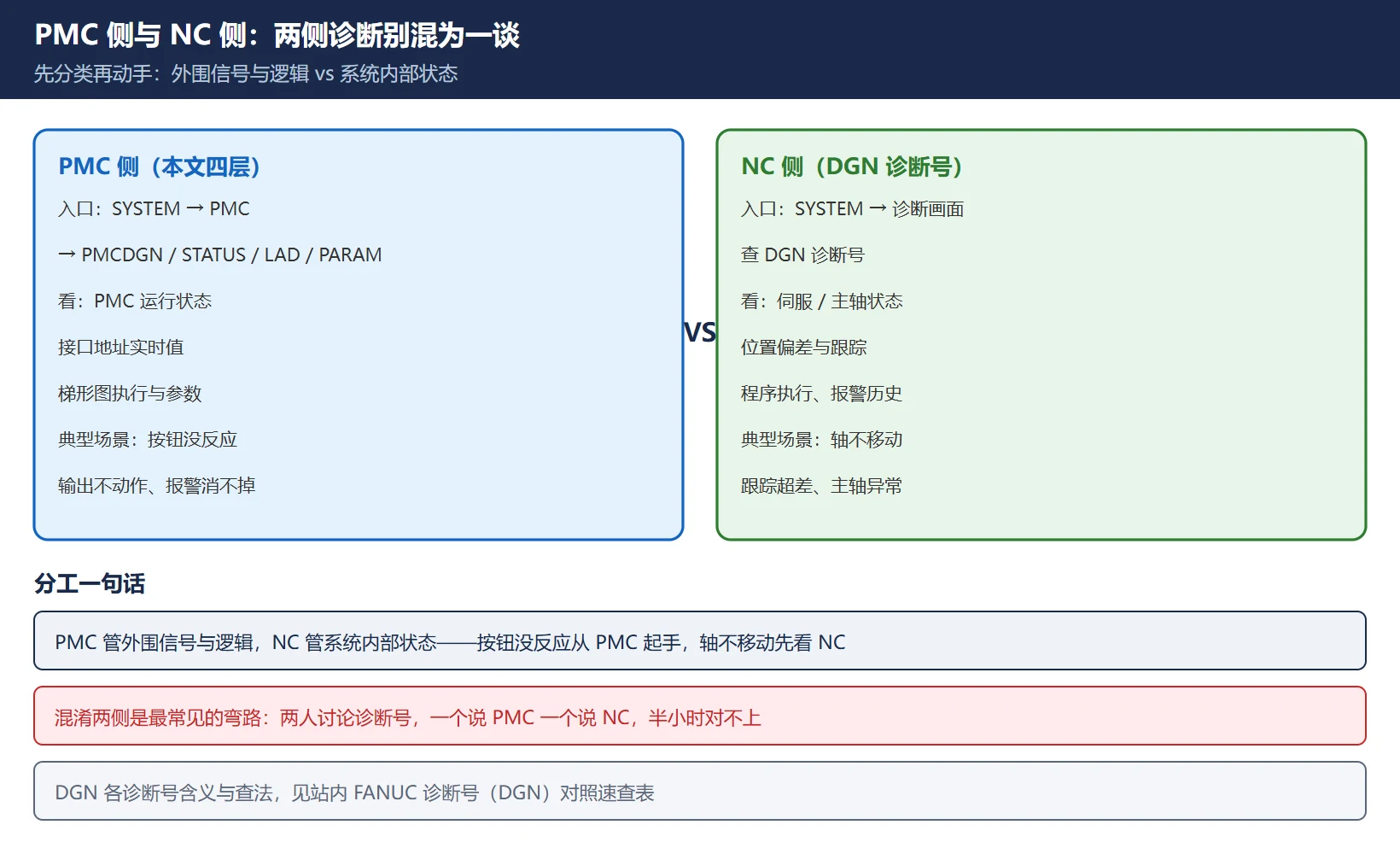

七、PMCDGN 和 DGN 别搞混：PMC 侧与 NC 侧
这是现场最常见的弯路之一：两个人讨论”诊断号”，一个在说 PMC，一个在说 NC，半小时对不上。
表 1 PMC 侧与 NC 侧诊断对照
表 2 常见组合速查表：现象 → 先看哪个画面
| 维度 | PMC 侧（本文四层） | NC 侧（DGN 诊断号） |
|---|---|---|
| 入口 | SYSTEM → PMC → PMCDGN / STATUS / LAD / PARAM | SYSTEM → 诊断画面 |
| 看什么 | PMC 运行状态、接口地址实时值、梯形图执行、PMC 参数 | CNC 内部状态：伺服、主轴、位置、程序执行、报警历史 |
| 典型用途 | 信号到没到、逻辑走没走、时基对不对 | 伺服轴状态、主轴负载、M 代码等待、位置偏差 |
| 改错的影响 | 改参数影响整个梯形图行为 | 改诊断号对应的参数直接影响轴运动 |
一句话分工：PMC 侧管”外围信号与逻辑”，NC 侧管”系统内部状态”。 故障先分类再动手：按钮没反应、输出不动作，多半从 PMC 侧起手；轴不移动、跟踪超差、主轴异常，先看 NC 侧 DGN。DGN 各诊断号的含义与查法见 FANUC 诊断号（DGN）对照速查表；无报警隐性故障的系统排查见 FANUC 无报警信息故障怎么查，实战案例见 FANUC PMC 故障排查实战 5 案例。
八、常见组合速查表：现象 → 先看哪个画面
把上七节压成一张表。顺序本身就是结论：90% 的故障不该从 PARAM 开始。
| 现象 | 先看 | 再看 | 找什么 |
|---|---|---|---|
| 无报警，机床什么都不动 | PMCDGN | STATUS | 顺序程序是否停止；执行等级是否正常 |
| 报警但分不清哪边的责任 | PMCDGN | — | PMC 与 CNC 信号交换是否 alive |
| 按钮按了没反应 | STATUS | LAD | X 地址是否翻转；翻转后对应回路通不通 |
| 梯形图读着对，行为不对 | LAD | PMCDGN | 是否被 JMP/CJMP 跳过；执行等级是否支持 |
| 输出不动作（Y 不得电） | STATUS | LAD | 联锁条件缺哪个；上游触点哪个没闭 |
| 定时器时长忽长忽短 | PARAM | — | 时基设置（预置值不是时间） |
| 报警消不掉 | STATUS | PMCPRM | A 线圈请求位；KEEPRL 里保持继电器状态 |
| 移植程序后行为异常 | LAD | PARAM | 引用地址在目标机是否存在、是否分配 |
| 信号时有时无 | PMCDGN → TRACE | STATUS | 信号边沿完整性，采样抓跳变 |
最后一句纪律：先分类，再动手。 高频啸叫、低频颤振、起停过冲、加工振纹这四类振动处理方向相反——诊断画面用错顺序，比不用更费时间。
延伸阅读
- FANUC PMC 梯形图入门教程：从什么是 PMC 到扫描周期与基本指令
- Fanuc PMC 报警代码读取检索与清除：报警出现后的标准处置流程
- FANUC 基本 PS/BG/SR 报警代码大全：报警号总表
- 零基础学习发那科 PMC 视频教程全攻略：系统学习路径
- FANUC PMC 维修学习资料：电子书与资料索引
- 英文版：Fanuc 0i-MD PMC Diagnostic Screens: PMCDGN, STATUS, LAD and PARAM
常见问题
FANUC 的 PMCDGN 和 DGN 有什么区别？
PMCDGN 是 PMC（梯形图）侧的诊断画面，看的是 PMC 自身运行状态、接口信号地址实时值、梯形图执行情况和 PMC 参数；DGN 是 NC 侧的诊断号，看的是 CNC 系统内部状态（伺服、主轴、位置、程序执行、报警历史等）。同一个故障两侧可能都有线索，但要先分清问题在 PMC 还是 NC：PMC 侧看信号有没有到、逻辑有没有走，NC 侧看伺服/主轴/位置。把两侧混为一谈是最常见的弯路。
梯形图不执行，先看哪个诊断画面？
先看 PMCDGN。第一确认顺序程序是否在运行——停止或 halted 的程序是”机床什么都不动”的最常见原因；第二确认执行等级，END1/END2/END3 优先级不同，放在不支持的等级里的程序段永远不执行且无提示；第三看执行位置。确认 PMC 在跑之后，再到 LAD 看具体哪一行没通、是不是被跳转盖住。
STATUS 画面和 LAD 画面分别能看出什么？
STATUS 看”信号到没到”：按按钮观察对应 X 地址翻不翻转，不变说明问题在 PMC 之下（接线、传感器类型、供电、输入模块），改程序没用；翻了说明信号已进 PMC，转 LAD。LAD 看”逻辑走没走到”：每个触点线圈的实时通断、执行光标位置；下载成功但行为不变，多半是 JMP/CJMP 把整段跳过，或者看错了正在执行的那套程序。
