拿到一台 FANUC 0i 或 0i-Mate，先别急着翻报警表——同一报警号在不同系统上意思可能完全不同。最典型的就是 950：在老 0 系列（0/0C）上它是 +24V 保险丝熔断，换了块保险丝就好；在 0i 上它却是 PMC 系统报警，意味着主板上的 PMC 模块或 FROM&SRAM 模块坏了。读错一个号，方向就偏了。
本文只讲 0i / 0i-Mate 专有或和老 0 系列含义不同的报警，按”先认系列 → 新架构报警 → 速查表 → 系统报警历史 → 排查链 → 二手机验收”的顺序走。通用报警分组（P/S、OT、SV、SP 段）不在这里重复，详见文末内链。
一、为什么必须先确认系统系列：同一号不同义
0i 架构用 FSSB（串行伺服总线，光纤） 连伺服、用 串行主轴链 连主轴驱动，硬件和老 0 系列完全不同，所以报警号也重排过。动手前先在 BOOT 画面或 SYSTEM 画面确认系列字符串：Series 0i-Mate-TC、Series 0i-MC 这类。
最容易被带偏的两个号：

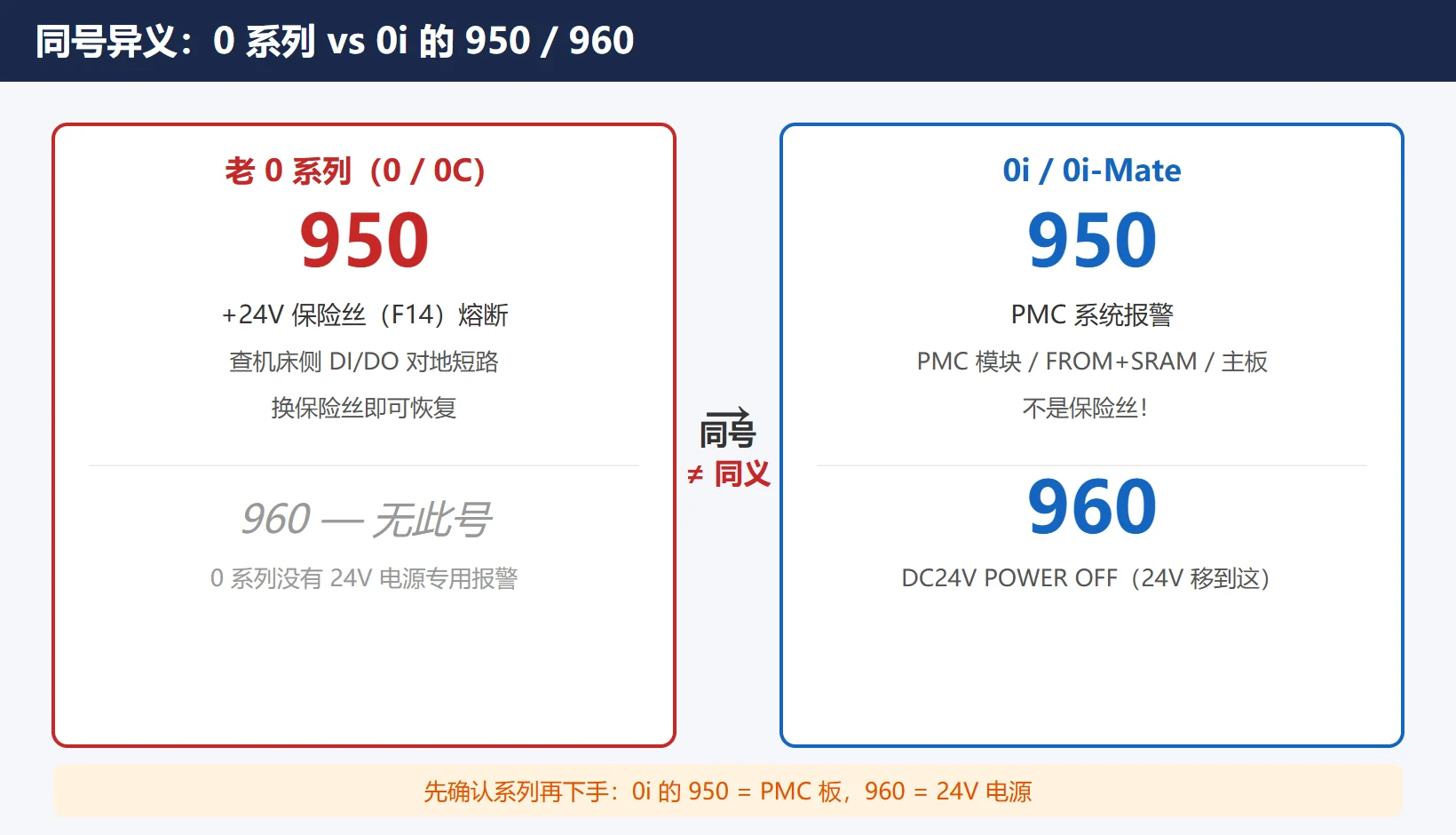

表 1｜0 系列与 0i 同号（相邻号）异义对照
| 报警号 | 老 0 系列（0 / 0C）含义 | 0i / 0i-Mate 含义 | 区别本质 |
|---|---|---|---|
| 950 | +24V 保险丝（F14）熔断，查机床侧 DI/DO 对地短路 | PMC 系统报警：PMC 控制模块 / FROM&SRAM 模块 / 主板不良 | 从”外部电源短路”变成”PMC 软件 RAM 出错” |
| 960 | （0 系列无此号） | DC24V POWER OFF：外部 24VDC 输入异常 | 0i 把”24V 电源”单独拎成 960，不再占 950 |
记住一句话：0i 上看到 950，先想 PMC 板，不是保险丝；看到 960，才去查 24V 外部电源。 这正是 0 系列和 0i 最容易修反的地方。
二、0i 架构带来的新报警：FSSB 与串行主轴

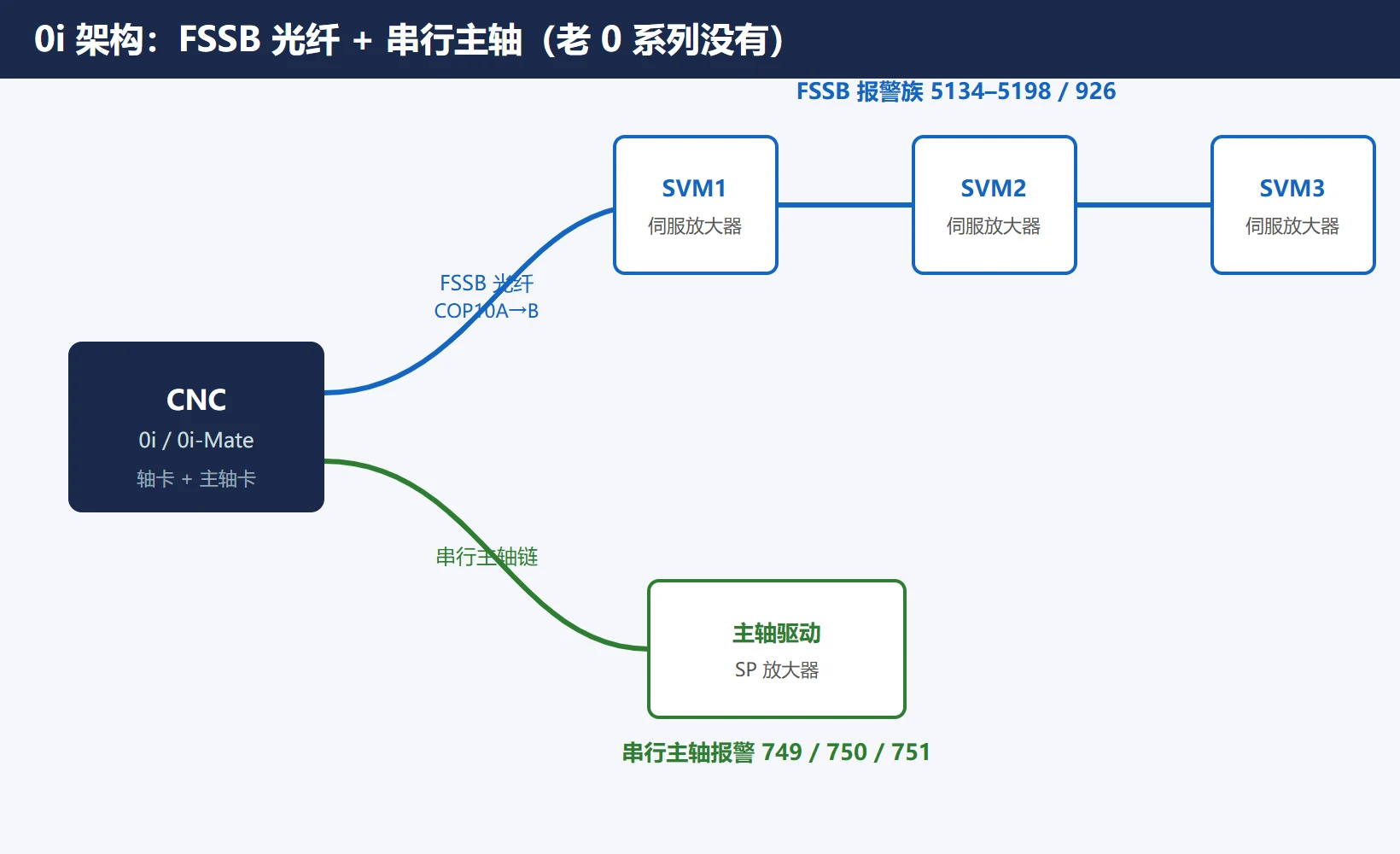

0i 相比老 0 系列，多了两路”串行”通信，所以多出两类专有报警族：
表 2｜0i 架构新增的报警族（老 0 系列没有）
| 报警族 | 范围 | 触发来源 | 一句话定位 |
|---|---|---|---|
| FSSB 光纤总线 | 5134 – 5198 | CNC 轴卡 ↔ 伺服放大器之间的光纤通信 | 伺服认不到 / 光纤断 / 放大器没上电 |
| 串行主轴链 | 749 / 750 / 751 | CNC ↔ 主轴驱动之间的串行链路 | 主轴驱动没准备好或通信掉 |
| FSSB 系统级 | 926 | 总线级严重通信故障 | 光纤线或驱动板需上电后仍报错 |
- FSSB（Fibre Servo Serial Bus）：伺服放大器通过一根光纤（COP10A→COP10B 串接）挂到 CNC 轴卡。任一段光纤、任一台放大器没上电，整条链就开不起来。
- 串行主轴：主轴驱动不再走模拟量，而是和 CNC 握手通信；握手失败就报 749/750。
三、0i / 0i-Mate 专有或差异报警速查表
下面这张表是本文的核心。列出 0i 上”要么新增、要么和老 0 系列语义不同”的报警号，按你大概率遇到顺序排列。
表 3｜0i / 0i-Mate 专有或差异报警速查（首选检查动作）
系统报警 900–976 在 0i 上也重排过（ROM/DRAM/SRAM 奇偶、PMC、NMI、总线错误），深度换板判断见 FANUC 900/976 系统报警大全。本文只点 950/960 这个最容易和老 0 系列搞混的点。
四、0i 特有的系统报警历史画面：断电后也能读
0i 有个老 0 系列没有的”金矿”功能——系统报警历史（System Alarm History）。普通报警历史断电会丢，但系统报警（930/950/974 这类板级报警）即使断电消失，它的细节（哪块板、哪个地址）仍留在系统报警历史里。
交接班 / 叫维修前的标准动作：
- 进 SYSTEM 画面 → 找到 系统报警历史（或报警历史里的”系统”页）
- 把最近几条 900–976 的号、发生时刻抄下来
- 特别留意 935（SRAM ECC 错误）——这是内存单元坏了，说明你的参数/程序备份必须是最新的（数据备份教程）
- 如果 930/950 反复出现，基本指向主板或 PMC 模块，历史画面能帮维修少走弯路
这套历史画面是 0i 给现场的最大礼物：很多板级报警一断电就从屏幕上消失，但历史里留着证据。
五、400 系 V-READY 链排查（急停 / MCC / 驱动电源 / FSSB 逐段测）
401（V-READY OFF）是 0i 上最常见的”开不了机”报警。它本质是一条伺服准备链没接通，从机床侧一路串到 CNC。按顺序测，别跳：

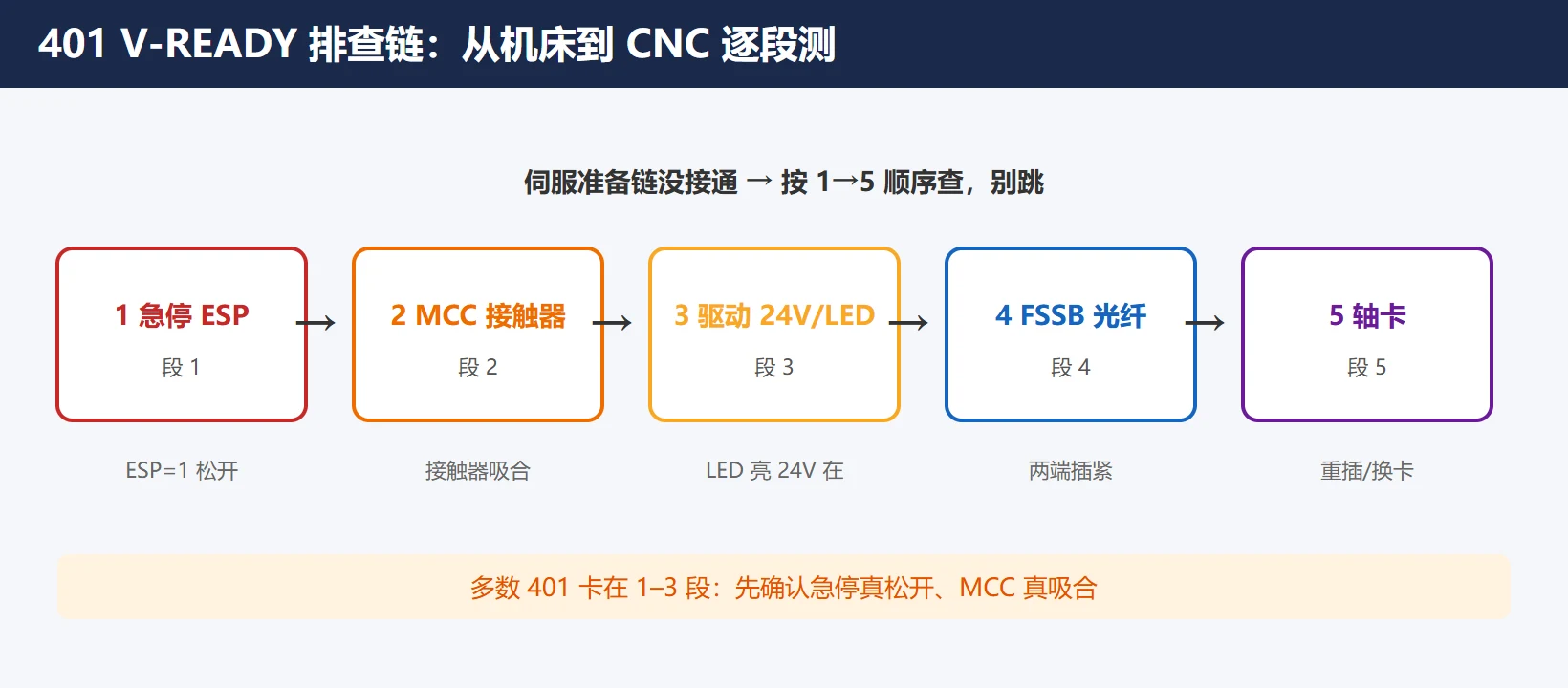

表 4｜401 V-READY 排查链（从机床到 CNC 逐段）
| 顺序 | 检查段 | 看什么 | 正常判据 |
|---|---|---|---|
| 1 | 急停回路 | 急停按钮、外部急停、*ESP 信号 | ESP=1（松开） |
| 2 | MCC / 伺服接通继电器 | 放大器主接触器是否吸合 | 接触器吸合、放大器主电有 |
| 3 | 驱动控制电源 | 各 SVM 放大器 24V 控制电源、LED 是否亮 | LED 亮、24V 在 |
| 4 | FSSB 光纤 | COP10A/B 两端插紧、无折断 | 光纤通、设定画面认到全部放大器 |
| 5 | 轴卡 | CNC 侧轴控制卡是否松动/不良 | 重插或换卡后 401 消失 |
急停原理与信号链（含 PMC 梯形图里的 G8.4）可对照 无报警故障诊断 一起看。多数 401 卡在第 1–3 段——先确认急停真松开、MCC 真吸合，再怀疑光纤和轴卡。
六、700 / 701 过热类：夏季高发，柜内风扇与滤网
700（控制单元过热）和 701（风机电机过热）在夏天出现的频率远高于其他季节，根因几乎都在柜内散热：
表 5｜700 / 701 过热报警处置
| 报警 | 根因 | 处置 |
|---|---|---|
| 700 控制单元过热 | 柜内环境温度超 55–58℃（视机型） | 清空气滤网、确认柜内风机转、查柜内空调/热交换器；若环境明显不高仍报，主板温度监测电路可疑 |
| 701 风机电机过热 | CNC 顶部风机停转 | 按手册换风机单元；停机期间先临时加强柜外通风 |
预防比抢修省事：每月清一次滤网、每季度听一次风机异音，能把 700/701 挡在夏天之前。
七、0i-Mate 各子机型差异提示（TA / TB / TC / MC / MD）
“0i-Mate” 是 0i 的经济版：轴数更少、选项更少、放大器常一体化，但报警结构完全一致。子机型只是硬件配置不同，不影响报警号含义：
- T 系列（车削）：0i Mate-TA / TB / TC
- M 系列（铣削/加工中心）：0i Mate-MA / MB / MC / MD（MD = 0i Mate-MODEL D，最新一代）
- 代数字母 A→B→C→D 是迭代，D 型维护手册号 B-64305EN，硬件更集成
确认机型的方法：BOOT 画面或 SYSTEM 画面第一行就是系列字符串（如 Series 0i Mate-TC）。不同子机型在报警上的唯一差别是控制轴数/选项多少，比如 TC 没有第四轴就不会出第四轴的 401/404；报警号本身含义不变。
八、二手机检查清单：拿到一台 0i-Mate 先看哪几条报警
买二手机或接手一台别人用过的 0i-Mate，别只看能不能跑出第一个活。按下面清单先扫一遍，能避开大部分”买回来就修板”的坑：

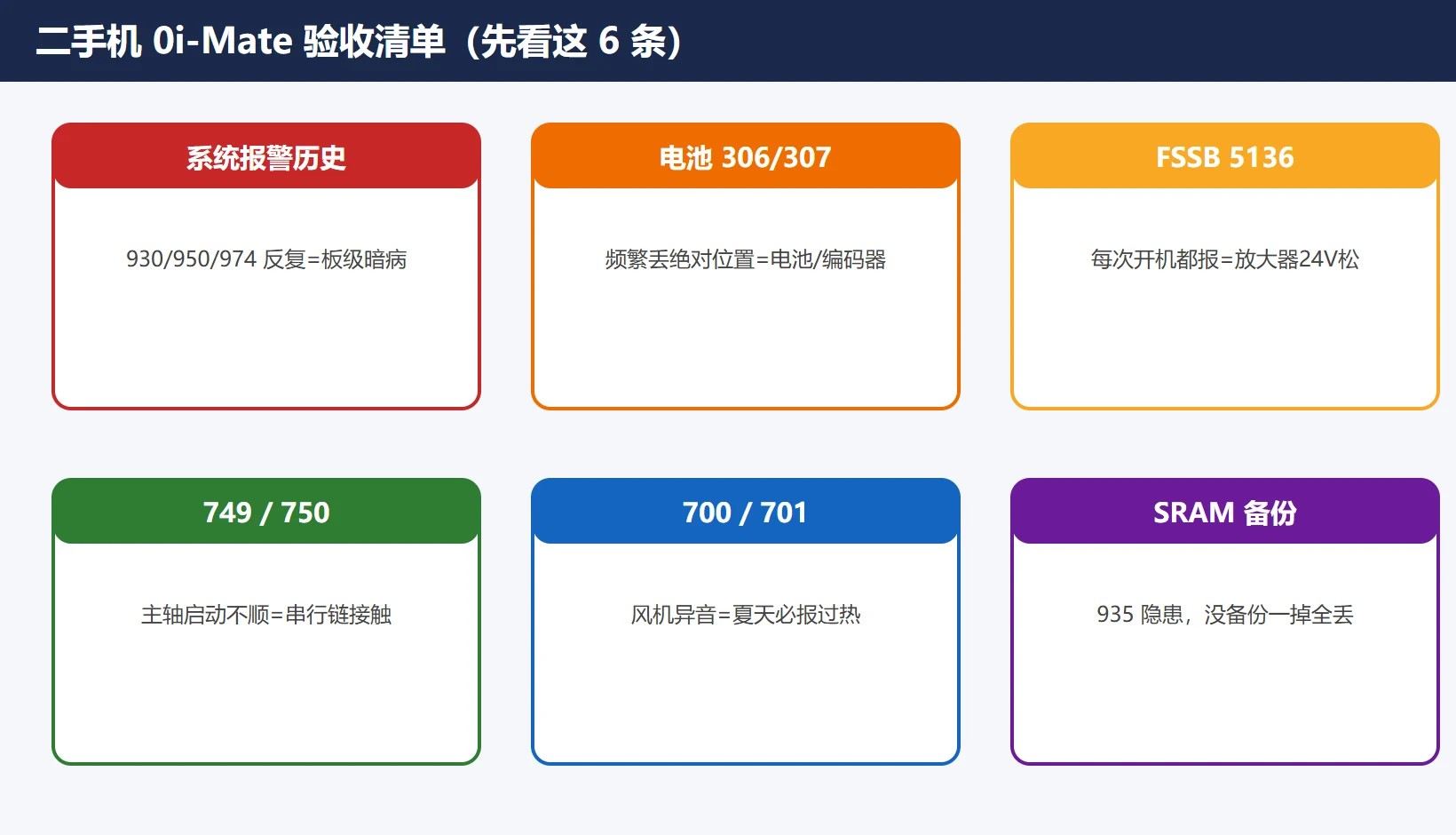

表 6｜二手机 0i-Mate 验收报警清单
| 看什么 | 怎么看 | 异常意味着 |
|---|---|---|
| 系统报警历史 | SYSTEM → 系统报警历史 | 930/950/974 反复出现 = 主板/PMC 模块有过暗病 |
| 电池 / 绝对位置 | 有无 300 / 306 / 307 | 频繁丢绝对位置 = 电池或编码器电路有问题 |
| FSSB 5136 | 每次开机是否都报 | 每次都报 = 某台放大器 24V 接触不良或光纤松 |
| 749 / 750 | 主轴启动是否顺畅 | 串行主轴链接触/干扰，夏天易复发 |
| 700 / 701 | 风机是否异音 | 风机老化，夏天必报过热 |
| SRAM 备份 | 参数/程序是否齐全 | 935（SRAM ECC）是隐患，没备份一掉电全丢 |
验收结论写进交接单：系统报警历史里有没有板级报警、电池能不能保绝对位置、FSSB 开机顺不顺。这三件事比”今天能加工”更重要。
常见问题（FAQ）
FANUC 0i-Mate 报警 950 是什么意思？
在 0i / 0i-Mate 上 950 = PMC 系统报警，说明 PMC 控制模块、FROM&SRAM 模块或主板上的 PMC 软件 RAM 出错，不是老 0 系列的 +24V 保险丝。处理方向是查 PMC 模块/主板，而不是换保险。老 0 系列的 950 才是保险丝熔断——所以先确认你是什么系列再下手。
FSSB 报警 5134 怎么查？
5134 = FSSB: OPEN READY TIME OUT，初始化时光纤总线没进 open ready 状态，多指向 CNC 轴卡或光纤。先看 SYSTEM 下 FSSB 设定画面认到几台放大器：若少一台，按 5136 套路查那台放大器的 24V 电源、LED、两端光纤插紧；若全部认到仍报 5134，轴卡可疑。注意 5136（放大器数不足）最常见原因是某台放大器没上电。
二手 FANUC 0i-Mate 怎么判断有没有修过？
看 系统报警历史画面：930/950/974 这类板级报警若反复出现，说明主板或 PMC 模块有过暗病。再确认三件事——电池能不能保绝对位置（会不会频繁 300）、开机 FSSB 顺不顺（会不会每次 5136）、风机有没有异音（夏天会不会 700/701）。这三条比”今天能加工”更能说明机器底子。
