一、报警含义：459 是什么
FANUC 数字伺服报警 459 = HI HRV SETTING ERROR（高速 HRV 设定错误）。它和 456 / 457 / 458 / 468 同属「电流环 / HRV 控制」这一族，根子都在 高速 HRV 控制（High Response Vector）的设定与实际硬件不匹配。
HRV 是发那科伺服的一种高速电流环控制方式，电流环采样周期更短、刚性更好、响应更快，适合高动态加工（高速高精度轮廓、刚性攻丝等）。但它 对伺服放大器（SVM）的硬件有要求——不是所有 SVM 都支持高速 HRV。
一句话定性：459 不是某一个参数填错了，而是「同一对轴里，两台 SVM 的 HRV 能力不一致」。
说明：本文以 FANUC 0i 系列（0i-MODEL C 维护手册 B-64115EN/02）的报警定义为准；31i / 32i / 0i-F 等系列报警号与含义基本一致，但参数位定义以对应机型参数说明书为准。

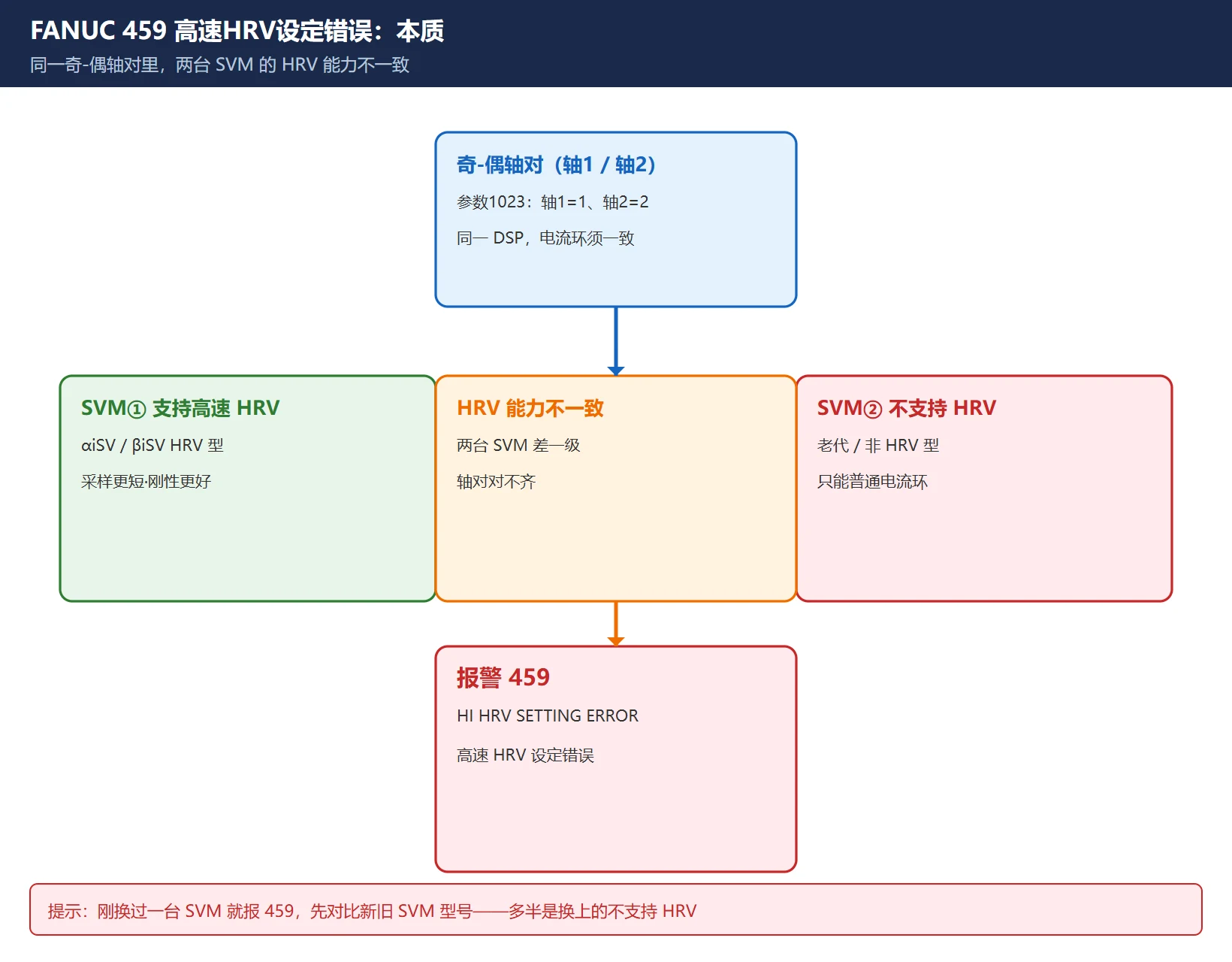

二、为什么会报 459（触发条件与硬件根因）
FANUC 官方对 459 的定义非常具体：
对于 伺服轴号（参数 No.1023）为「奇数后面跟偶数」相邻的两个轴（例如轴 1 和轴 2、轴 5 和轴 6），其中 一台轴的 SVM 支持高速 HRV 控制，而另一台 SVM 不支持 时，就会报 459。请查看 SVM 的规格。
几个关键词要拆开理解：

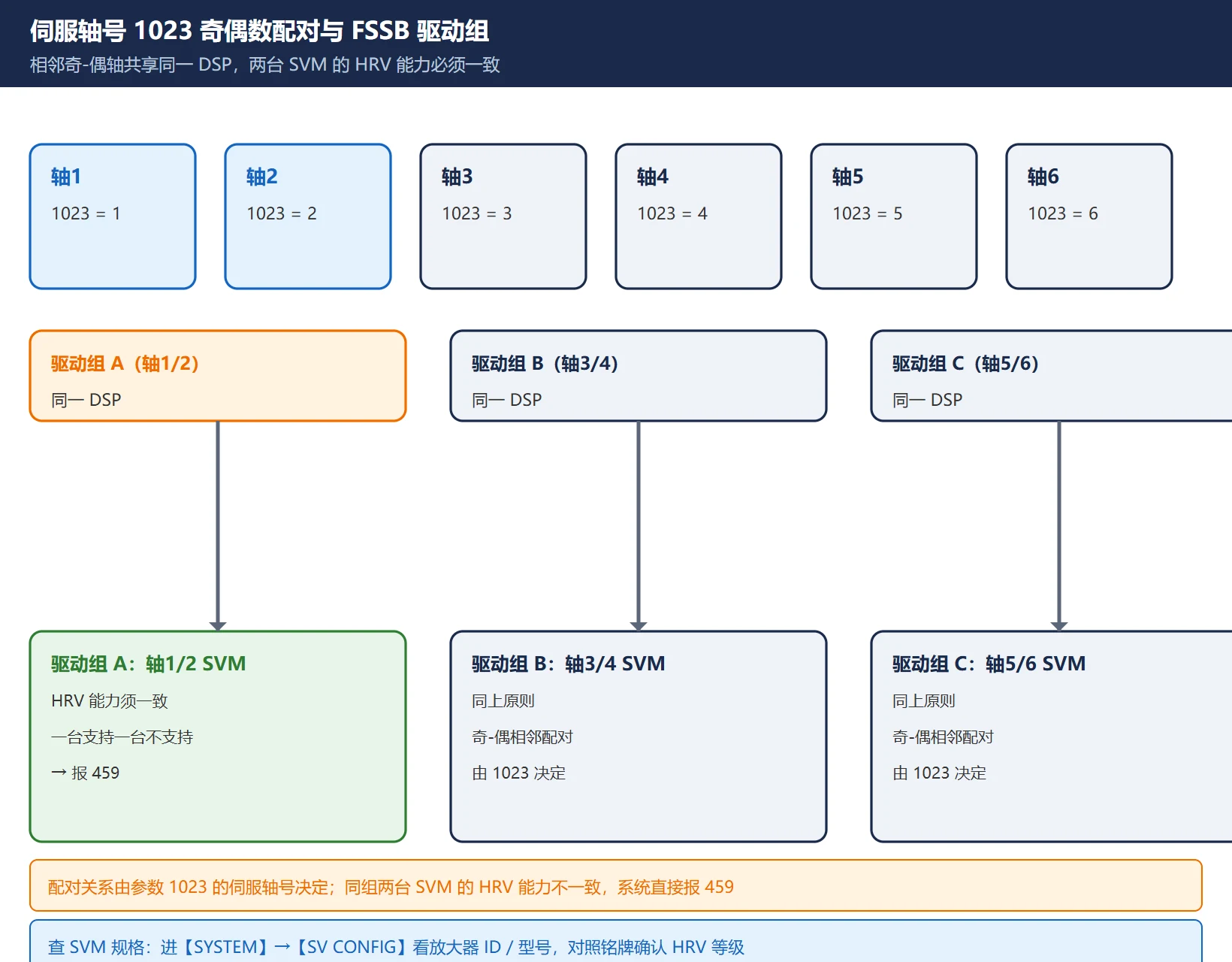

- 「奇-偶轴对」：FANUC 把相邻的两个伺服轴（1&2、3&4、5&6…）分配在同一个 DSP / 同一驱动处理组里，要求这对轴的电流环能力一致。1023 设的伺服轴号决定了配对关系。
- 「SVM 支持 / 不支持高速 HRV」：SVM（伺服放大模块）分代，老一代或某些型号不支持高速 HRV。当你给支持 HRV 的那台轴打开 HRV，而同组的另一台 SVM 不支持时，系统发现「这一对轴 HRV 能力对不齐」，直接报 459。
- 「查看 SVM 规格」：意思是报警的指向是硬件组合，不是让你去瞎改某个参数，而是先确认两台 SVM 是不是同一 HRV 能力等级。
最常见的三种现场诱因：
- 换过其中一台伺服放大器：用了一台不支持 HRV 的 SVM（老型号、或不同硬件代）替换同组另一台，开机就报 459。
- 伺服参数 / SERVO SETTING 被搬错：从别的机床拷参数、或误打开 2003#0（HRV 选择位），导致本不支持 HRV 的轴被设成用 HRV。
- 混插不同代 SVM：同一驱动组里插了不同代的放大器模块，HRV 能力不一致。
三、快速定位：哪一对轴、哪台 SVM
第一步，从报警画面确认是「第几轴」报 459（报警号前面带轴号，如 459 n AXIS，n 就是轴号）。
第二步，看参数 No.1023 的伺服轴号设定，确定它和哪个轴是「奇-偶相邻对」。比如 1023 里轴 1 = 1、轴 2 = 2，那 1 和 2 就是一对；轴 5 = 5、轴 6 = 6，那 5 和 6 是一对。
第三步，查 放大器 ID / SVM 规格：
- 进
【SYSTEM】→【SV CONFIG】（伺服设定 / 放大器构成），或诊断画面的放大器 ID 显示，能看到每台 SVM 的型号与是否支持高速 HRV。 - 对照放大器铭牌 / 订货号，确认同组两台 SVM 是不是同一 HRV 能力等级。
经验：如果是「刚换过一台 SVM 才报 459」，不用查太多——直接对比新旧 SVM 型号，十有八九是换上的那台不支持 HRV。相关拆装与参数写回步骤见 FANUC 伺服放大器更换实操。

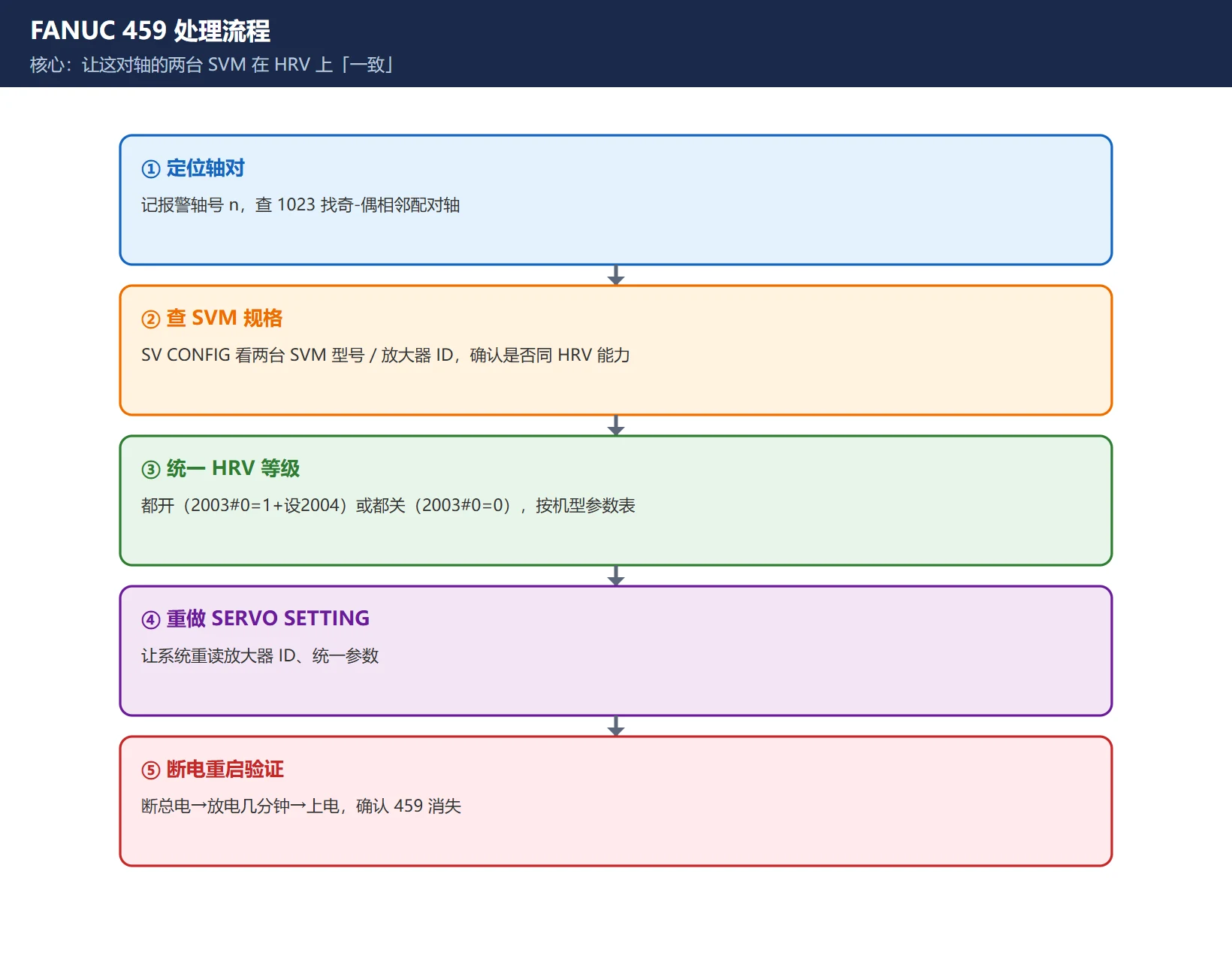

四、处理步骤：统一 HRV 等级 / 重做 SERVO SETTING
核心原则只有一条：让这对轴的两台 SVM 在 HRV 这件事上「一致」。两条路，选一条：
路线 A：统一成「都用高速 HRV」（推荐，如果硬件允许）
- 确认同组两台 SVM 都是支持高速 HRV 的型号（看放大器 ID / 铭牌）。
- 在伺服设定里为这对轴打开高速 HRV（参数 No.2003#0 = 1），并按机型设好电流控制周期（参数 No.2004）。
- 重新执行 SERVO SETTING（伺服自动设定），让系统重新读取放大器 ID、统一参数。
- 切断机床总电源，等几分钟（伺服电容放电）再上电。459 应消失。
路线 B：统一成「都不用高速 HRV」（手头 SVM 不支持 HRV 时）
- 把这对轴的高速 HRV 关掉：参数 No.2003#0 = 0，并把 No.2004 的电流控制周期设成该机型非-HRV 的标准值（以本机参数说明书为准）。
- 重新执行 SERVO SETTING。
- 断电重启。代价是这对轴失去 HRV 的高刚性 / 高响应，但能正常用。
路线 C：换回同型 SVM（硬件层面的根本解决）
- 把不支持 HRV 的那台 SVM 换成与支持 HRV 的同代同型模块，再从路线 A 走一遍。
提醒：改 2003 / 2004 这类伺服参数是「断电生效」类，必须断电重启；只按
RESET没用。改动前先参照 FANUC 伺服增益参数调整 的思路把原值记下来，便于回退。

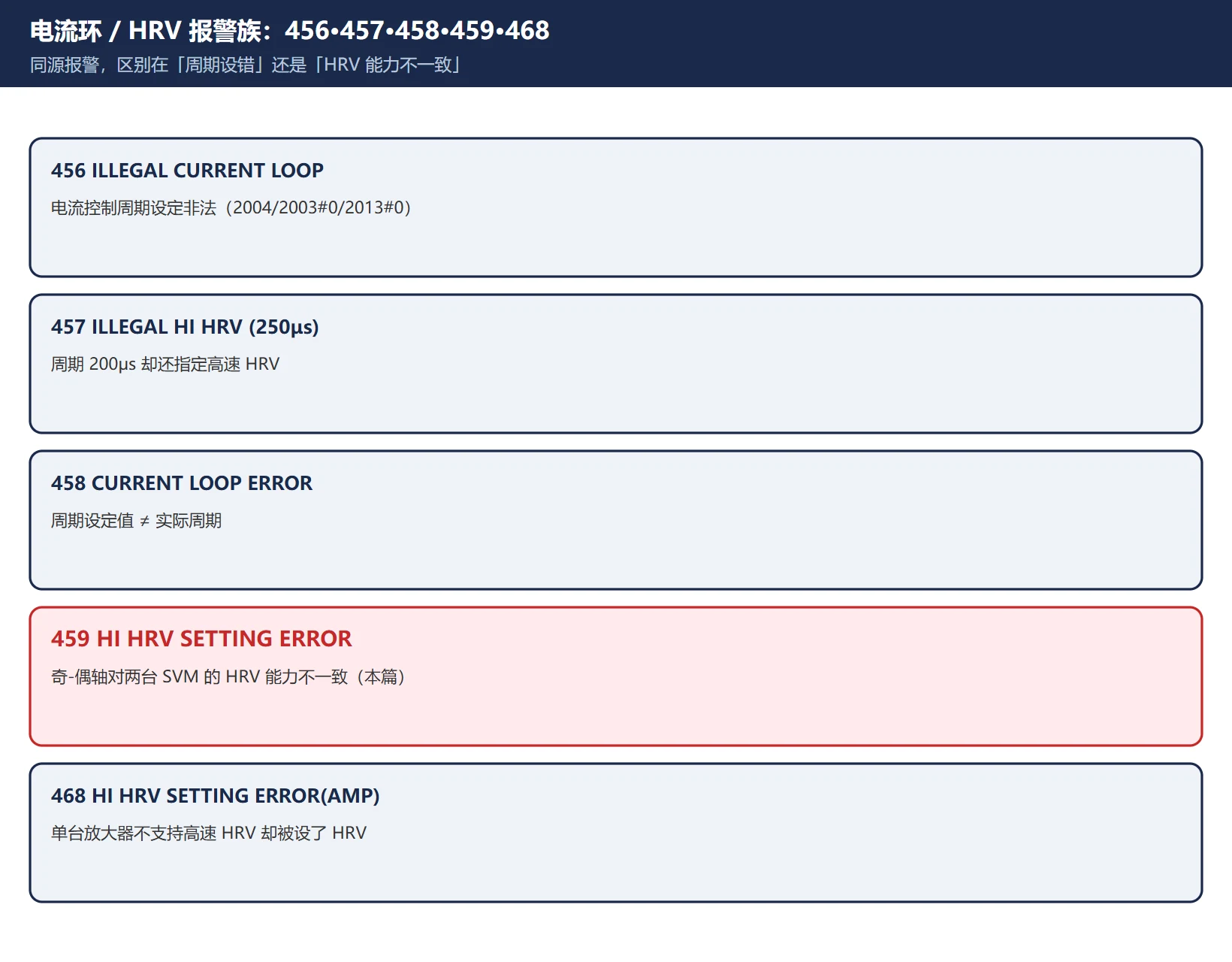

五、报警族 456 / 457 / 458 / 468：电流环与 HRV 一家人
459 不是孤例，它和下面几条是同一技术族的「兄弟报警」，排查时一起看：
| 报警 | 含义 | 与 459 的区别 |
|---|---|---|
| 456 ILLEGAL CURRENT LOOP | 电流控制周期设定不对（2004、2003#0、2013#0 组合非法） | 是「周期本身设错」，不是两台 SVM 不一致 |
| 457 ILLEGAL HI HRV (250μs) | 电流控制周期是 200μs 却还指定了高速 HRV | HRV 与电流环周期打架 |
| 458 CURRENT LOOP ERROR | 电流控制周期设定值 ≠ 实际周期 | 设定的和实际跑的对不上 |
| 459 HI HRV SETTING ERROR | 奇-偶轴对里两台 SVM 的 HRV 能力不一致 | 本篇主角：硬件组合不一致 |
| 468 HI HRV SETTING ERROR(AMP) | 给「不支持高速 HRV 的放大器控制的轴」设了高速 HRV | 单台放大器层面，比 459 更直接的「放大器不支持」 |
记住一个判断顺序：465 / 466 是放大器 ID 没读出来 → 457 / 458 是周期设错 → 459 / 468 是 HRV 能力与设定不匹配。
六、常见误判与版本差异提示
- 误判 1：「断电重启就能好」。459 是硬件 / SERVO SETTING 组合不一致，单纯重启通常消不掉；只有偶发的放大器 ID 读取失败（类似 465）重启可能恢复。
- 误判 2：「把 2003 某个位随便改一下」。不同系列参数位定义不一样。本文以 0i 系列 No.2003#0 = 高速 HRV 控制选择位 为准；31i / 32i / 0i-F 等位定义可能不同，务必查对应机型的参数说明书，别凭记忆改。
- 误判 3：「只要报警号一样就是一回事」。459 和 468 都叫 HI HRV SETTING ERROR，但 459 强调「轴对之间」，468 强调「单台放大器不支持」——处置略有差别。
- 版本差异：HRV 的可选等级（HRV1 / HRV2 / HRV3）随系统软件与 SVM 硬件代次不同；具体能开到哪一级，看放大器规格和伺服软件版本，本文不编造具体等级号。
七、排查清单（照着做）
- 记下令 459 的轴号（报警号前的 n）。
- 查参数 1023，找出它的奇-偶相邻配对轴。
- 进
【SYSTEM】→【SV CONFIG】看两台 SVM 的型号 / 放大器 ID，确认是否同 HRV 能力。 - 若刚换过 SVM：对比新旧型号，确认换上的支不支持 HRV。
- 二选一统一：都开 HRV（2003#0 = 1 + 设 2004）或都关（2003#0 = 0），按机型参数表来。
- 重新执行 SERVO SETTING，让系统重读放大器 ID。
- 断总电 → 等几分钟放电 → 上电，确认 459 消失。
- 仍报：检查 FSSB 光缆连接、放大器控制板是否松动，必要时换回同型 SVM。
常见问题
459 报警断电重启能消除吗？
多数不能。459 是「奇-偶轴对里两台 SVM 的 HRV 能力不一致」，属于硬件 / SERVO SETTING 组合问题，单纯按 RESET 或重启通常消不掉。只有偶发的放大器 ID 读取失败（类似 465）重启可能恢复。正确做法是查 SVM 规格、统一 HRV 等级或换回同型 SVM，再重做 SERVO SETTING 并断电重启。
高速 HRV 由哪个参数控制？
以 0i 系列为例，高速 HRV 控制由 参数 No.2003#0 选择（=1 使用高速 HRV）；电流控制周期由 参数 No.2004 设定，相关还有 No.2013#0。注意不同机型（31i / 32i / 0i-F 等）位定义可能不同，务必以对应机型的参数说明书为准，不要凭记忆改位。
换了一台伺服放大器后报 459 怎么办？
大概率是换上的那台 SVM 不支持高速 HRV，而同组另一台支持，导致轴对 HRV 能力不一致。先对比新旧 SVM 型号 / 订货号确认；若新 SVM 不支持 HRV，要么把这对轴统一设为非 HRV 模式（2003#0 = 0 + 对应 2004），要么换回支持 HRV 的同代同型 SVM，然后重做 SERVO SETTING 并断电重启。拆装与参数写回细节见伺服放大器更换实操。
