绝大多数现场问题不在编程，而在没人真正搞懂这一组参数在管什么。中文网络上流传的刚性攻丝参数表互抄严重、错误不少（比如把主轴转速上限说成 5200、把 5214 说成”回退方式”），照抄反而容易调坏。
本文按”原理 → 参数链 → 诊断 → 报警排错”的顺序，把 5200–5294 这一整套参数的真实含义和调试逻辑讲清，并逐条纠正几个流传很广的错误说法。
一句话：刚性攻丝的本质是”主轴转角”和”进给位移”严格线性同步（P = F / S）。 所有参数都是为这一条服务的——开关位决定走不走这条路，齿轮比决定比例对不对，增益和时间常数决定跟不跟得上，偏差极限决定允不允许报警。

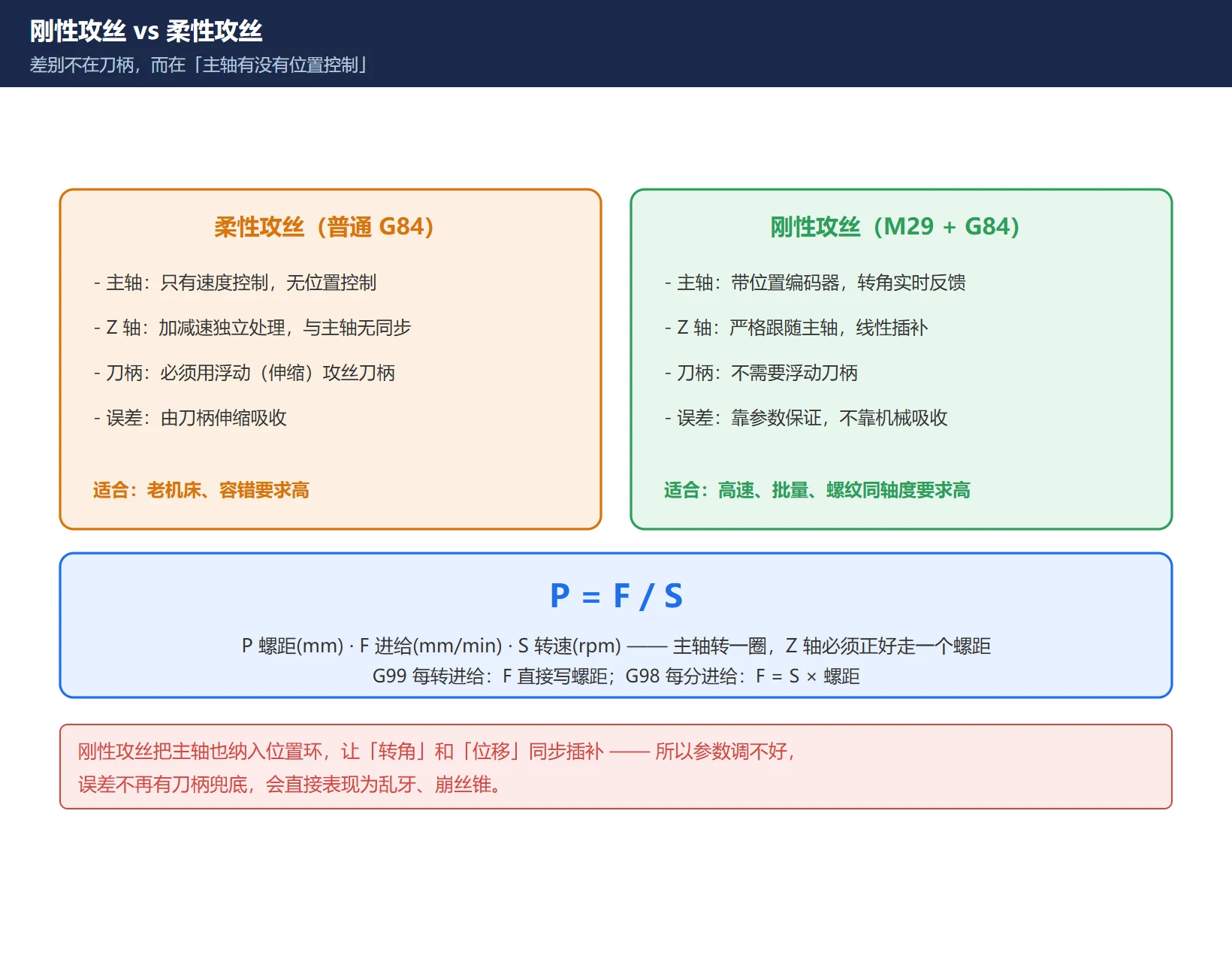

一、刚性攻丝 vs 柔性攻丝：为什么必须”相位同步”
两种攻丝的差别，不在刀柄贵不贵，而在主轴有没有位置控制。
| 柔性攻丝（普通 G84） | 刚性攻丝（M29 + G84） | |
|---|---|---|
| 刀柄 | 必须用浮动（伸缩）攻丝刀柄 | 不需要浮动刀柄，可用刚性刀柄 |
| 主轴 | 只做速度控制，不做位置控制 | 主轴带位置编码器，转角被实时反馈 |
| 同步 | 允许主轴与 Z 轴存在转速差，靠刀柄伸缩补偿 | Z 轴伺服严格跟随主轴转角，实现线性插补 |
| 写法 | G84 ... F__ | M29 S__; 或同段 G84 ... M29 S__; |
| 优点 | 容错高，老机床也能用 | 转速更高、螺纹同轴度好、适合批量与自动化 |
| 短板 | 高速易抖动、牙面光洁度受限 | 参数调不好极易乱牙、崩丝锥 |
核心关系只有一条：
P = F / S
- P：攻丝螺距（mm）
- F：攻丝轴进给量（mm/min）
- S：主轴转速（rpm）
也就是说，主轴转一圈，Z 轴必须正好走一个螺距。普通攻丝时主轴和 Z 轴的加减速是各自独立处理的，到孔底减速停止再反向加速的那一瞬间，很难严格维持这个关系，所以才需要浮动刀柄来”吃掉”误差。刚性攻丝则把主轴也纳入位置环，让转角和位移同步插补——误差不再靠机械吸收，而是靠参数保证。

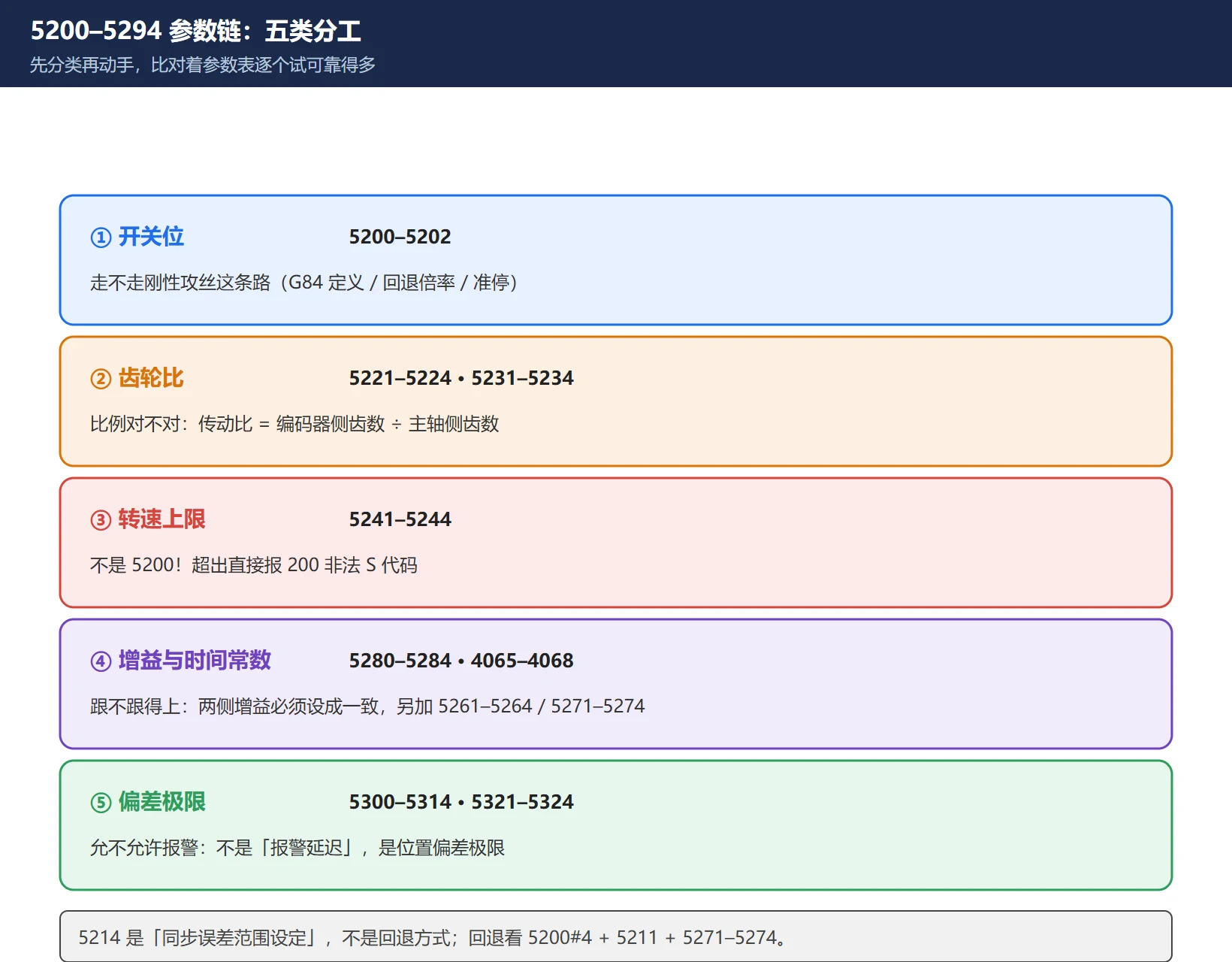

二、必设参数链：5200–5294 到底在管什么
这一整组参数可以按功能分成五类。先分类再动手，比对着参数表逐个试要可靠得多。
2.1 开关位：走不走刚性攻丝这条路
- 5200#0（G84）：
0= G84 为普通（柔性）攻丝；1= G84 默认按刚性攻丝执行。
– 调试期建议设 0，手动写 M29 明确启用；稳定量产后再按需改成 1。
- 5200#1（VGR）：刚性攻丝时是否允许主轴与位置编码器之间的任意齿轮比。
- 5200#2（CRG）：刚性攻丝的取消方式。
- 5200#4（DOV）：刚性攻丝回退时倍率是否有效。自动化产线建议设
0，锁住倍率防误操作。 - 5200#5（PCP）：是否使用高速排屑攻丝循环（深孔反复退刀排屑）。
- 5200#6（FHD）：刚性攻丝中进给保持 / 单程序段是否有效。
- 5200#7（SRS）：多主轴控制时，选择哪个主轴做刚性攻丝。
- 5201#0（NIZ）：刚性攻丝时是否使用平滑控制。
- 5201#2（TDR）：刚性攻丝时切削常数的选择。
- 5202#0（ORI）：启动攻丝循环时是否先做主轴准停。深孔、频繁进退刀的场合开启，可减少乱牙累积。
2.2 齿轮比：决定”比例”对不对（写错就永久乱牙）
主轴编码器通过同步带或齿轮传动的机床，这一组必须与实际机械一致：
- 5221–5224：刚性攻丝主轴侧齿数（一档到四档）
- 5231–5234：刚性攻丝位置编码器侧齿数（一档到四档）
- 传动比 = 编码器侧齿数 ÷ 主轴侧齿数
主轴编码器直连（1:1）的机床，两侧齿数设成相同值即可。更换同步轮、改造主轴后必须重新核对——这一组错了不会报错，只会稳定地乱牙。
2.3 转速上限：不是 5200，是 5241–5244
⚠️ 这里纠正一个流传极广的错误：主轴转速上限参数不是 5200，而是：
- 5241–5244：刚性攻丝主轴最高转速（一档到四档）
S 指令超出这个范围会直接报 200 号报警（非法 S 代码指令）。所以调转速上限要改 5241–5244，跟 5200 无关。
2.4 增益与时间常数：决定”跟不跟得上”
- 5280：刚性攻丝时主轴与攻丝轴的位置环增益（公共值）。
- 5281–5284：同上，按档位分别设定（当 5280 为 0 时由这一组生效）。
- 5291–5294：增益倍乘比（各档）。
- 4065–4068：刚性攻丝时主轴侧的环路增益（各档）——必须与 5280 / 5281–5284 设成一致，这是最容易被忽略的一步。主轴与攻丝轴增益不一致，同步误差必然压不下去。
- 5261–5264：刚性攻丝切入加/减速时间常数（各档）。不锈钢、深孔适当加大；铝件浅孔可缩小提效。
- 5271–5274：刚性攻丝回退加/减速时间常数（各档）。回退段出错优先调这一组。
- 4099：刚性攻丝时电机激磁稳定的延迟时间。
2.5 偏差极限：决定”允不允许报警”
- 5310：攻丝轴运动中位置偏差极限值
- 5311：主轴运动中位置偏差极限值
- 5312：攻丝轴停止时位置偏差极限值
- 5313：主轴停止时位置偏差极限值
- 5314：攻丝轴运动的位置偏差极限值
- 5300 / 5301：攻丝轴 / 主轴的到位宽度
- 5321–5324：主轴反向间隙（各档）
⚠️ 第二个要纠正的错误：5310/5311 不是”报警延迟”，而是位置偏差极限。设得过大起不到保护作用（乱牙也不报），设得过小会频繁误报 SP0741。老旧丝杠机床可适度放宽，但要配合反向间隙补偿。
另外，5214 是”刚性攻丝同步误差范围设定”，不是”回退方式”。回退相关的参数是 5200#4（倍率是否有效）、5211（回退倍率值）和 5271–5274（回退加减速时间常数）——三者不要混。
三、M29 与 G84 的三种调用方式
刚性攻丝有三种写法，任选其一：
方式一：M29 在前一段预选（推荐）
M03 S600;
M29 S600; ; 预先激活刚性攻丝同步模式
G84 X_ Y_ Z_ R_ F1.5;方式二：与 G84 同一程序段
G84 X_ Y_ Z_ R_ F1.5 M29 S600;方式三：直接 G84 作刚性攻丝
由参数 5200#0 = 1 决定，G84 本身即按刚性攻丝执行，不需要 M29。
两种进给方式（注意 F 的写法完全不同）：
- 每转进给（G99）：
F直接写螺距。例：M6×1.0、S1000 →F1.0 - 每分进给（G98）：
F = S × 螺距。例：S1000、螺距 1.0 →F1000
⚠️ 这是现场最容易写错的一处。G99 下把 F 写成”每分钟进给”是最典型的乱牙原因。 推荐用 G99 每转进给，程序与转速解耦，改转速不用改 F。
⚠️ 第三个要纠正的错误：参数表里没有”每转进给 5201/5202″这回事。5201#0 是平滑控制开关、5201#2 是切削常数选择；F 的取值完全由 G99/G98 和螺距决定。

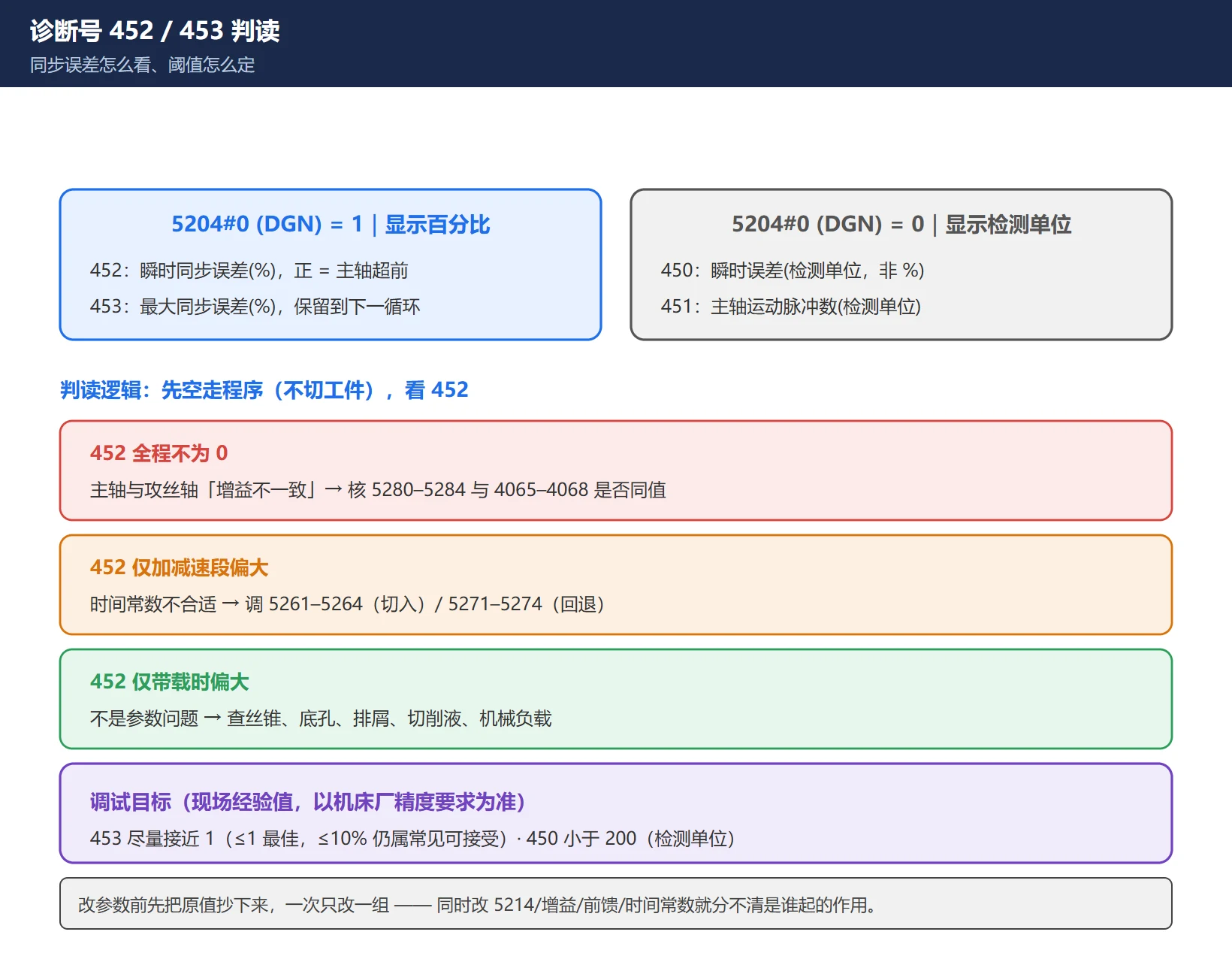

四、诊断号 452 / 453：同步误差怎么看、阈值怎么定
参数 5204#0（DGN） 决定诊断画面的显示方式：
| 5204#0 | 诊断号 | 含义 |
|---|---|---|
| 1 | 452 | 主轴与攻丝轴的瞬时同步误差（%），正值 = 主轴超前，负值 = 落后 |
| 1 | 453 | 主轴与攻丝轴的最大同步误差（%），保留到下一个循环 |
| 0 | 450 | 主轴与攻丝轴瞬时误差（检测单位，非 %） |
| 0 | 451 | 主轴运动脉冲数（检测单位） |
调试目标（现场通用经验值，具体以机床厂精度要求为准）：
- 453 尽量接近 1（不大于 1 最佳；放宽到 10% 以内仍属常见可接受范围）
- 450 小于 200（检测单位）
判读逻辑：
- 空走程序（不切工件）先看 452。 如果 452 全程不为 0 → 主轴与攻丝轴增益不一致，去核 5280–5284 与 4065–4068 是否设成同一值。
- 如果 452 只在加减速段偏大 → 时间常数不合适，调 5261–5264（切入）；回退段偏大就调 5271–5274。
- 如果 452 在负载切削时才大、空走正常 → 不是参数问题，去查刀具、底孔、排屑、切削液和机械负载（见第五节）。
- 改完必须重新跑一遍空走 + 试切，看 453 是否收敛。
⚠️ 调试前务必先把原参数抄下来，一次只改一组，改完记录——同时改 5214、增益、前馈、时间常数，就再也分不清是哪一项起了作用。

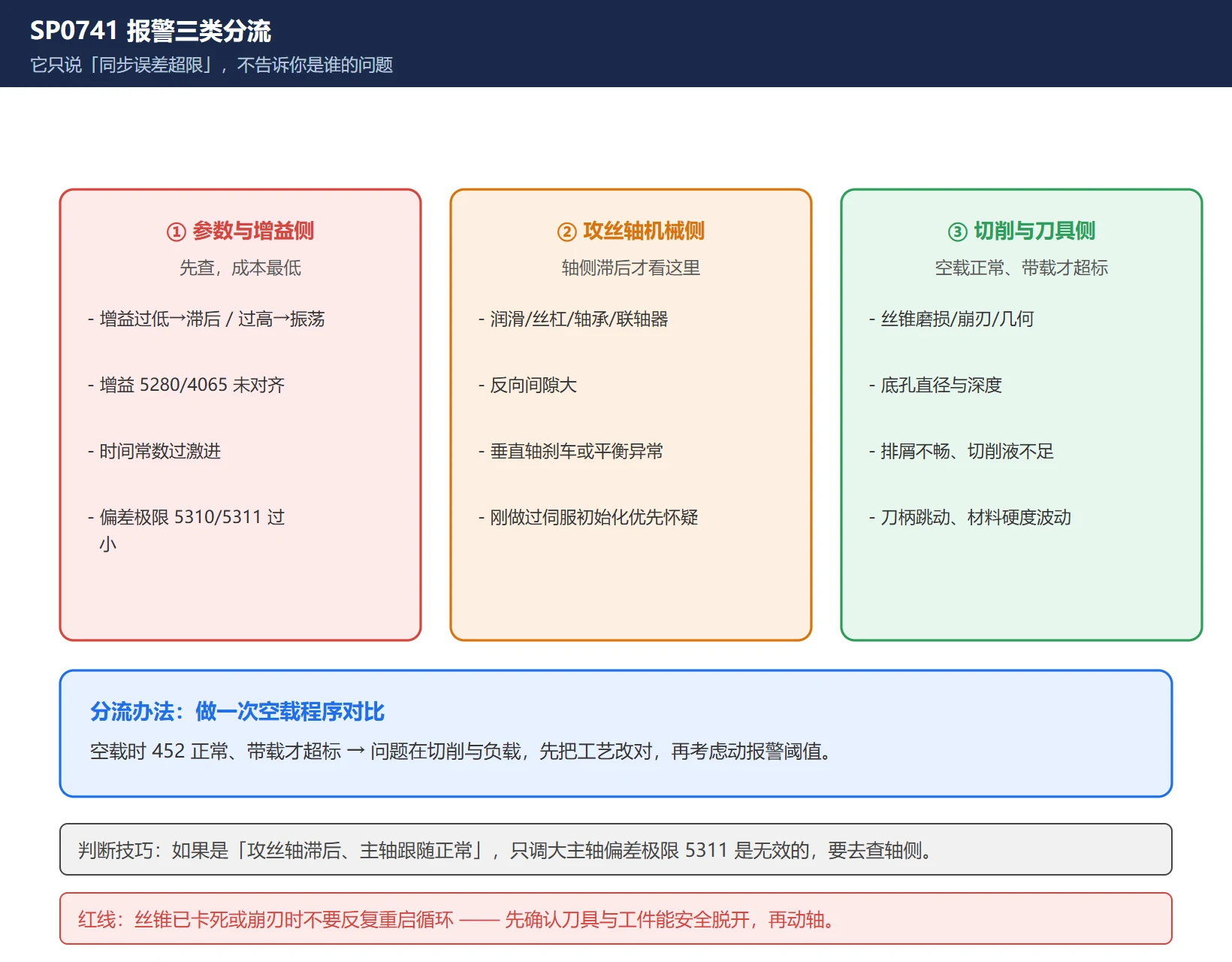

五、SP0741 报警：是主轴坏了还是参数错了
SP0741 / SV0741 = 刚性攻丝误差过大（Rigid Tap Excess Error）。 它只说明”同步误差超过了允许值”，不直接告诉你是谁的问题。按主轴侧 / 攻丝轴侧 / 切削负载三个方向分流：
① 参数与增益侧（先查，成本最低）
- 位置环增益过低 → 跟随滞后过大；过高 → 超调、振荡、反向不稳
- 5280（或 5281–5284）与 4065–4068 不一致 → 同步误差压不下去
- 加减速时间常数过激进 → 加减速或反向瞬间单侧滞后
- 偏差极限（5310/5311）设得过小 → 正常波动也报
② 攻丝轴机械侧
- 润滑不良、丝杠/轴承/导轨/联轴器磨损、反向间隙大
- 垂直轴的刹车或平衡装置异常
- 刀柄与轴向柔性、伺服负载与扭矩异常
- 近期的伺服参数初始化或电机更换（记住：刚做过伺服初始化，要先怀疑这一项）
- 判断技巧：如果是攻丝轴滞后而主轴跟随正常，光调大主轴偏差极限（5311）是没用的，要去查轴侧。
③ 切削与刀具侧
- 丝锥尺寸、几何、涂层、磨损、破损
- 底孔直径与有效深度、盲孔底部余量
- 排屑不畅、切屑堆积
- 切削液与润滑供给
- 刀柄/夹头跳动、主轴锥孔状态
- 材料硬度波动
判断方法：做一次空载程序对比。空载时 452 正常、带载才超标 → 问题在切削与负载，先把工艺改对，再考虑动报警阈值。
⚠️ 红线：丝锥已经卡死或崩刃时，不要反复重启循环。先确认刀具和工件能安全脱开，再动轴。
六、现场 5 个翻车点
- 转速超过上限。 S 指令大于 5241–5244 的设定 → 报 200（非法 S 代码）。改上限要改 5241–5244，不是 5200。
- 齿轮比 5221/5231 与机械不符。 换过同步轮或改造过主轴却没改参数 → 稳定乱牙，且不报错。
- 增益两侧不一致。 只改了 5280 忘了 4065–4068 → 同步误差怎么调都下不来。
- G99 下 F 写成每分钟进给。 最典型的乱牙原因，改转速后尤其容易漏改。
- M29 与 G84 混用不当。 已经用 5200#0 = 1 让 G84 自带刚性攻丝，又额外写 M29 与 S 值，若 S 值不一致会造成指令冲突（报 203/204/205 一类）。
七、验收清单
- [ ] 空走程序：诊断 453 ≈ 1（或 ≤ 10%），450 < 200
- [ ] 空走程序：452 全程为 0（增益一致）
- [ ] 单件试切：螺纹通止规全过
- [ ] 连续 100 次攻丝无 SP0741 / 200 / 203 报警
- [ ] 换档位后重复上述验证（5221–5224 / 5231–5234 / 5241–5244 / 5261–5264 是分档的）
- [ ] 换转速后复测（G99 下 F 无需改，但要确认 5241–5244 上限足够）
- [ ] 原参数已备份，改动项有记录
常见问题（FAQ）
FANUC 刚性攻丝一定要写 M29 吗？G84 里直接写行不行？
看参数 5200#0（G84） 的设定：
- 设为
0→ G84 是普通（柔性）攻丝，必须写 M29 才进入刚性攻丝模式； - 设为
1→ G84 本身即按刚性攻丝执行，可以不写 M29。
M29 有三种写法：前一段 M29 S__; 再 G84 ...、与 G84 同一程序段 G84 ... M29 S__;、或直接靠 5200#0=1 由 G84 承担。
需要注意的是：即使参数允许省略 M29，部分机床厂在梯形图里仍要求一个 M 码前置（常见就是 M29）。如果写了程序仍不进入刚性攻丝（报 203/205），要去查 PMC 梯形图里 G61#0（刚性攻丝信号）的条件。调试期建议明确写 M29，比依赖参数隐式生效更容易排查。
SP0741 报警是主轴坏了还是参数错了？
都不能先下结论。SP0741 / SV0741 只表示”主轴与攻丝轴的同步误差超过了允许值”，它是结果不是原因。
按成本从低到高分流三步：
- 先看诊断：空载运行，如果 452 全程不为 0，几乎可以确定是增益不一致——核对 5280（或 5281–5284）与 4065–4068 是否设成相同值。这一步几分钟就能排除。
- 再看时间常数：如果 452 只在加减速段偏大，调 5261–5264（切入）/ 5271–5274（回退）。
- 空载正常、带载才超标 → 不是参数问题，去查丝锥磨损/崩刃、底孔尺寸、排屑、切削液和刀柄跳动；以及攻丝轴的润滑、丝杠、联轴器和垂直轴平衡。
如果是攻丝轴滞后而主轴正常，把主轴偏差极限 5311 调大是无效的，要去查轴侧机械和伺服负载。
诊断号 452 显示偏差很大，但螺纹没问题，要紧吗？
要查，但不一定要立刻改。 分两种情况：
- 空载（不切工件）时 452 就大 → 说明主轴与攻丝轴的动态响应不匹配，多半是 5280 与 4065–4068 增益不一致。这种状态下螺纹”暂时没出问题”只是因为负载轻、转速低；一旦提高转速或攻硬材料，就会开始乱牙。应当先把增益调一致，让空走时 452 归零。
- 只在切削负载下才大 → 属于正常的切削抗力反映，重点看 453（最大误差）是否收敛在可接受范围，同时复核刀具与工艺。螺纹通止规通过、453 稳定，可以接受。
无论哪种情况，453 是看趋势的关键指标：它保留到下一个循环，能反映这一整个攻丝周期的最大偏差。调整参数的目标就是让 453 尽量接近 1。
